Este documento describe los componentes y propósitos de un sistema de voz y datos. Un sistema de voz y datos interconecta todas las áreas de un negocio utilizando cableado estructurado, redes LAN, telefonía y otros equipos para proporcionar comunicaciones de voz y datos seguras y de alta velocidad a un bajo costo. El cableado estructurado permite conectar equipos como teléfonos, computadoras, escáneres e impresoras en cualquier ubicación de manera flexible.

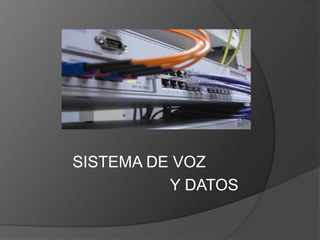

1. SISTEMA DE VOZ
Y DATOS

2. PROPOSITO
 Las redes de voz y datos se diseñan
para interconectar todas las áreas de un
negocio o empresa buscando aplicar lo
más reciente en materia de tecnología,
aprovechando las convergencias entre
las redes de voz y datos, y de esta
forma, brindar un servicio de calidad,
seguridad y reducción de costos en sus
comunicaciones telefónicas y digitales.

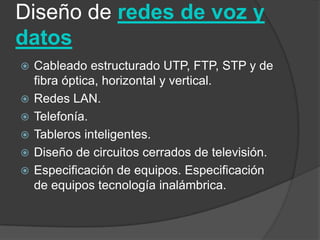

3. Diseño de redes de voz y
datos
 Cableado estructurado UTP, FTP, STP y de
fibra óptica, horizontal y vertical.
 Redes LAN.
 Telefonía.
 Tableros inteligentes.
 Diseño de circuitos cerrados de televisión.
 Especificación de equipos. Especificación
de equipos tecnología inalámbrica.

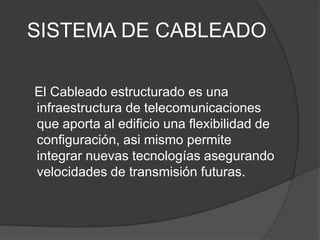

5. SISTEMA DE CABLEADO
El Cableado estructurado es una
infraestructura de telecomunicaciones
que aporta al edificio una flexibilidad de
configuración, asi mismo permite
integrar nuevas tecnologías asegurando
velocidades de transmisión futuras.

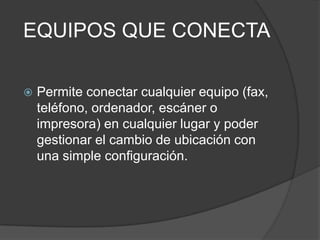

6. EQUIPOS QUE CONECTA
 Permite conectar cualquier equipo (fax,
teléfono, ordenador, escáner o
impresora) en cualquier lugar y poder
gestionar el cambio de ubicación con
una simple configuración.

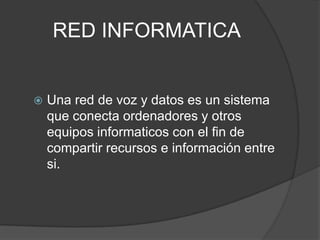

8. RED INFORMATICA
 Una red de voz y datos es un sistema
que conecta ordenadores y otros
equipos informaticos con el fin de
compartir recursos e información entre
si.

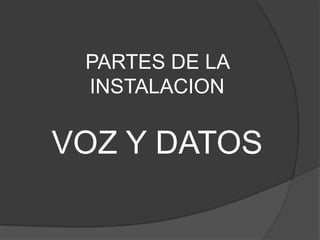

9. PARTES DE LA
INSTALACION
VOZ Y DATOS

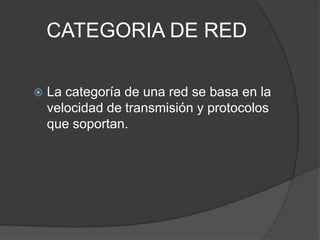

10. CATEGORIA DE RED
 La categoría de una red se basa en la
velocidad de transmisión y protocolos
que soportan.

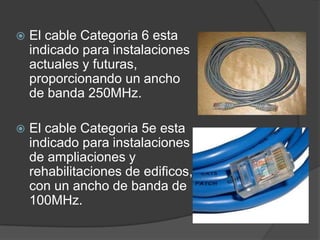

11.  El cable Categoria 6 esta
indicado para instalaciones
actuales y futuras,
proporcionando un ancho
de banda 250MHz.
 El cable Categoria 5e esta
indicado para instalaciones
de ampliaciones y
rehabilitaciones de edificos,
con un ancho de banda de
100MHz.

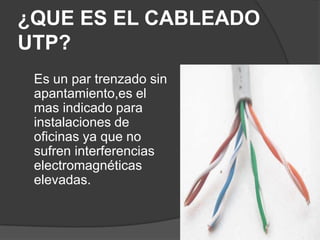

12. ¿QUE ES EL CABLEADO
UTP?
Es un par trenzado sin
apantamiento,es el
mas indicado para
instalaciones de
oficinas ya que no
sufren interferencias
electromagnéticas
elevadas.

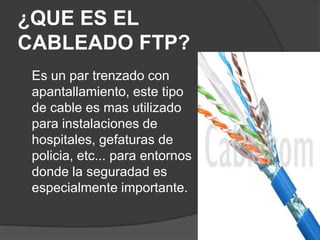

13. ¿QUE ES EL
CABLEADO FTP?
Es un par trenzado con
apantallamiento, este tipo
de cable es mas utilizado
para instalaciones de
hospitales, gefaturas de
policia, etc... para entornos
donde la seguradad es
especialmente importante.

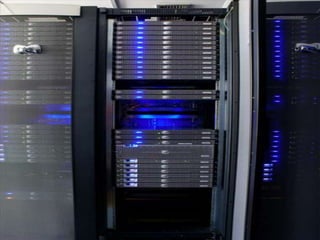

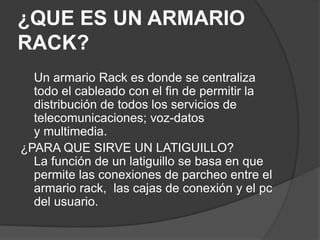

14. ¿QUE ES UN ARMARIO
RACK?
Un armario Rack es donde se centraliza
todo el cableado con el fin de permitir la
distribución de todos los servicios de
telecomunicaciones; voz-datos
y multimedia.
¿PARA QUE SIRVE UN LATIGUILLO?
La función de un latiguillo se basa en que
permite las conexiones de parcheo entre el
armario rack, las cajas de conexión y el pc
del usuario.
