UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS
LAUREATE INTERNATIONAL UNIVERSITIES
INGENIERÍA DE CARRETERAS
UNIDAD 2
TRAMOS TANGENTES Y DISTANCIAS DE VISIBILIDAD
RADIO MÍNIMO Y PERALTE MÁXIMO
VISIBILIDAD EN CURVAS HORIZONTALES
CURVAS DE TRANSICIÓN
SOBRE ANCHOS
FACULTAD DE INGENIERÍA
CARRERA DE INGENIERÍA CIVIL
El alineamiento horizontal está formado por la sucesión de tramos rectos
(tangentes) y tramos curvos. Los tramos curvos pueden ser curvas simples o
curvas compuestas, las cuales pueden ser unidas a los tramos tangentes
mediante curvas de transición (clotoides).
tangente
Curva circular
Curva circular
Fuente: José Céspedes
DISEÑO GEOMETRICO DEL CAMINO
ALINEAMIENTO HORIZONTAL
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
Fuente: AASHTO
Tangente
Curva de transición
Curva circular
Componentes
Fuente: Quintana y Altez
Fuente: AASHTO
DISEÑO GEOMETRICO DEL CAMINO
ALINEAMIENTO HORIZONTAL
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
Las longitudes mínimas y máximas de los tramos en tangente dependerá de la
velocidad directriz y del tipo de alineación entre curvas y tangentes.
TRAMOS EN TANGENTE
DISEÑO GEOMETRICO DEL CAMINO
ALINEAMIENTO HORIZONTAL
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
TRAMOS EN TANGENTE
Se busca eliminar problemas relacionados con el cansancio, deslumbramiento y
exceso de velocidad
Alineación recta entre alineaciones curvas con
radios de curvatura de sentido contrario
Lmin.s (m) = 1.39 Vd
Alineación recta entre alineaciones curvas
con radios de curvatura del mismo sentido
Lmin o (m) = 2.78 Vd
Longitud máxima
Lmáx (m) = 16.7 Vd
“Vd” en km/h
ALINEAMIENTO HORIZONTAL
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISEÑO GEOMETRICO DEL CAMINO
ALINEAMIENTO HORIZONTAL
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Es la distancia mínima requerida para que se detenga un vehículo que viaja a
velocidad de diseño, antes de que alcance un objetivo inmóvil que se encuentra
en su trayectoria.
dpr = distancia recorrida durante el tiempo de percepción-reacción
df = distancia recorrida durante el tiempo de frenado
Dp = distancia de parada = dpr + df
> 0.15 m
1.15 m
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de percepción – reacción (dpr)
Depende de:
• La reacción natural del conductor (edad, habilidad)
• Visibilidad (clima).
• Características del objeto estacionario.
• Dependiendo de la situación y de las características del conductor, el tiempo
de percepción-reacción varía entre 0.5 y 4.0 segundos.
La distancia de visibilidad de parada es la suma de las distancias recorridas
durante los tiempos de percepción-reacción y frenado.
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de percepción – reacción (dpr)
La AASHTO recomienda un tiempo promedio de 2.5 segundos, y se considera
que la velocidad del vehículo (V0) se mantiene constante durante este tiempo.
dpr = V0(tpr)
dpr: distancia perecepción-reacción (m)
V0: velocidad de diseño (Km/h)
tpr: tiempo percepción-reacción (seg)
3,6
t
V
d pr
0
pr 
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de frenado (df)
Depende de: fricción entre el pavimento y las llantas, peso del vehículo, número
de ejes y tipo de pavimento.
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
• Sin tomar en cuenta las resistencias al rodamiento, al aire y del motor se tiene
que:
Donde: V0 = velocidad al momento de aplicar los frenos
t = tiempo en recorrer la distancia df
a = tasa de deceleración
• También en movimiento uniformemente decelerado y cuando el vehículo se
detiene se sabe:
Vf=V0-at V0 = at t = V0/a
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de frenado (df)
2
at
t
V
d
2
0
f 

UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de frenado (df)
También se sabe que sobre el vehículo actúa una fuerza F=ma que debe ser
contrarrestada por otra igual a fin de detener el vehículo, denominada fuerza de
fricción longitudinal FL=fW
F=FL => ma = fW = fmg
=> a = fg
f: coeficiente de fricción longitudinal
FL
F
W=mg
N
2a
V
2
a
V
a
a
V
V
d
2
0
2
0
0
0
f 














Reemplazando t se obtiene:
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Distancia de frenado (df)
Reemplazando en la distancia de frenado, tenemos:
El coeficiente de fricción longitudinal f, depende de:
• Superficie de rodadura
• Rigidez de las llantas
• Deformación de las llantas
• Presión y temperatura de las llantas
2fg
V
d
2
0
f 
V0: (km/h)
df: (m)
254f
V
d
2
0
f 
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
Finalmente:
“f” no es constante. Los estudios realizados se hicieron sobre pavimento húmedo
y a diferentes velocidades iniciales.
Por ejemplo, en la siguiente tabla podemos ver como el coeficiente de fricción
longitudinal disminuye conforme aumenta la velocidad.
254f
V
3,6
t
V
Dp
2
0
pr
0


Dp: Distancia de parada (m)
V: Velocidad de diseño (km/h)
tpr: tiempo de percepción-reacción (seg)
f: coeficiente de fricción, pavimento húmedo
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIAS DE PARADA EN PAVIMENTO HUMEDO Y A NIVEL
(AASHTO)
La tabla muestra los coeficientes de fricción longitudinal relacionados a cada velocidad de
diseño.
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
DISTANCIA DE VISIBILIDAD DE PARADA
EFECTO DE LA PENDIENTE EN LA DISTANCIA DE VISIBILIDAD DE PARADA
a)
+ i%
- i%
b)
- El vehículo se considera viaja con V0 < Vd
- Las distancias de parada son más cortas
- El vehículo se considera viaja con V0 ≥ Vd
- Las distancias de parada son más largas
i)
254(f
V
3,6
t
V
Dp
2
0
pr
0



Dp: Distancia de parada (m)
V: Velocidad de diseño (km/h)
tpr: tiempo de percepción-reacción (seg)
f: coeficiente de fricción, pavimento húmedo
i: pendiente longitudinal en decimal
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
• Es la distancia mínima necesaria para que un vehículo pueda adelantar a otro
sin tener problemas con un tercer vehículo que viaja en sentido contrario.
• Se analiza considerando una calzada compuesta por dos carriles uno para
cada sentido de circulación.
• El análisis se realiza en 2 fases que incluyen las distancias d1, d2, d3 y d4.
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD

 
d1 d2 d3 d4
1
1 1
3 3
2
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS

 

 
d1 1/3 d2
d1
2/3 d2
d2 d3 d4
FASE 1
FASE 2
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS

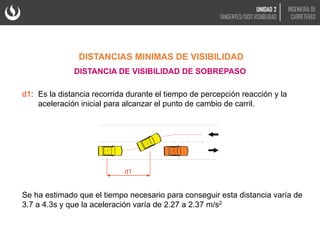

d1: Es la distancia recorrida durante el tiempo de percepción reacción y la
aceleración inicial para alcanzar el punto de cambio de carril.
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD

 
d1
1
1 2
Se ha estimado que el tiempo necesario para conseguir esta distancia varía de
3.7 a 4.3s y que la aceleración varía de 2.27 a 2.37 m/s2
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
Donde:
t: tiempo de la maniobra inicial (s)
a: aceleración promedio (km/h/s)
v: Velocidad promedio del vehículo (km/h)
m: diferencia de velocidad entre el vehículo que sobrepasa y el adelantado
La expresión que permite calcular la distancia d1 es:
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
)
2
at
m
0,278t(v
d1 


UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
d2: distancia recorrida por el vehículo que sobrepasa mientras ocupa el carril
izquierdo.
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD

 

 
d1 1/3 d2
d1
2/3 d2
d2 d3 d4
FASE 1
FASE 2
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
Se ha encontrado que el tiempo promedio que un vehículo ocupa el carril
izquierdo varía de 9.3 a 10.4 s.
El vehículo que adelanta tiene en promedio una velocidad de 15 km/ h mayor a
la del vehículo sobrepasado
La expresión que permite calcular la distancia d2 es:
Donde:
t: tiempo que el vehículo ocupa carril izquierdo (s)
v: velocidad promedio del vehículo (km/h)
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
0,278vt
d2 
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS

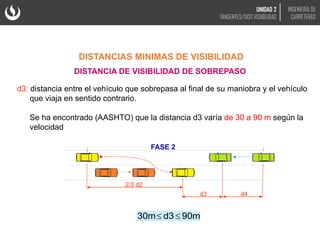

d3: distancia entre el vehículo que sobrepasa al final de su maniobra y el vehículo
que viaja en sentido contrario.
Se ha encontrado (AASHTO) que la distancia d3 varía de 30 a 90 m según la
velocidad
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD

 
2/3 d2
d3 d4
FASE 2
90m
d3
30m 

UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
d4: Distancia recorrida por el vehículo que viaja en sentido contrario
Se asume que el vehículo que adelanta y el que viaja en sentido contrario
tienen la misma velocidad.
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD

 
2/3 d2
d3 d4
FASE 2
d2
3
2
d4 
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
- Se necesitaría mayor distancia para sobrepasar
- La aceleración sería menor.
- Se necesitarían mayores tiempos.
- El vehículo en el carril contrario podría tener mayor
velocidad.
- Los vehículos sobrepasados usualmente son
camiones.
- La distancia necesaria para adelantar sería más corta.
- La velocidad y aceleración podrían ser mayores.
- El tiempo para sobrepasar seria menor.
- El vehiculo sobrepasado también podría acelerar.
EFECTO DE LA PENDIENTE EN LA DISTANCIA DE VISIBILIDAD DE SOBREPASO
+ i%
- i%
a)
b)
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
Estas distancias de paso ya incluye la suma de las distancias d1, d2, d3, y d4 mencionadas anteriormente.
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
• Cuando no existen impedimentos impuestos por el terreno y que se reflejan por
lo tanto en el costo de construcción, la visibilidad de paso debe asegurarse para
el mayor desarrollo posible del proyecto.
• Los sectores con visibilidad adecuada para adelantar deberán distribuirse lo más
homogéneamente posible a lo largo del trazado
• Se deberá evitar que se tengan sectores sin visibilidad de adelantamiento en
longitudes superiores a las de la Tabla 205.01, según la categoría de la
carretera.
Consideraciones:
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
DISTANCIA DE VISIBILIDAD DE SOBREPASO
DISTANCIAS MINIMAS DE VISIBILIDAD
Los tramos con visibilidad adecuada para adelantar deberán distribuirse
homogéneamente a lo largo de la carretera. En tramos de carretera de longitud
mayor a 5 km se tiene:
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS
E
T
M
m
T
B
C/2 C/2
E: externa
T: tangente
PI: punto de intersección de
tangentes
: Angulo de deflexión de las tangentes
PC: inicio curva, fin de tangente
PT: fin de curva, inicio de tangente
M: distancia de la ordenada media
DISEÑO GEOMETRICO DEL CAMINO
ELEMENTOS DE UNA CURVA CIRCULAR
UNIDAD 2
CURVA CIRCULAR HORIZONTAL
INGENIERÍA DE
CARRETERAS
/2)
Rtan(
Tangente δ

/2)
2Rsen(
Cuerda δ

Cuerda
 
/2)
cos(
1
R
M δ


 
1
/2)
Sec(
R
E 
 δ
DISEÑO GEOMETRICO DEL CAMINO
ECUACIONES DE LOS ELEMENTOS DE UNA CURVA CIRCULAR


180
δ
πR
L
0
UNIDAD 2
CURVA CIRCULAR HORIZONTAL
INGENIERÍA DE
CARRETERAS
Cadenamiento o Progresiva
Como el alineamiento está en planta, el cadenamiento o progresiva se
mide a lo largo de los tramos en tangente y tramos curvos
UNIDAD 2
CURVA CIRCULAR HORIZONTAL
INGENIERÍA DE
CARRETERAS
ALINEAMIENTO HORIZONTAL – CADENAMIENTO DE CURVAS
HORIZONTALES
El cadenamiento o progresiva de cualquier punto de la curva se mide sobre la
proyección horizontal.
Ejemplo:
Si el radio de la curva es 100 m
Cadenamiento del PI: 6+300
Angulo deflexión: 90º
Entonces la tangente mide 100 m
Y la longitud de la curva 157.1 m
Cadenamiento PC: 6+300-100 = 6+200
Cadenamiento PT: 6+200+157.1 = 6+357.1
E
T
M
m
T
B
C/2 C/2
UNIDAD 2
CURVA CIRCULAR HORIZONTAL
INGENIERÍA DE
CARRETERAS
CONCLUSIONES
UNIDAD 2
TANGENTES/DIST.VISIBILIDAD
INGENIERÍA DE
CARRETERAS

Ic un2-5-upc

  • 1.
    UNIVERSIDAD PERUANA DECIENCIAS APLICADAS LAUREATE INTERNATIONAL UNIVERSITIES INGENIERÍA DE CARRETERAS UNIDAD 2 TRAMOS TANGENTES Y DISTANCIAS DE VISIBILIDAD RADIO MÍNIMO Y PERALTE MÁXIMO VISIBILIDAD EN CURVAS HORIZONTALES CURVAS DE TRANSICIÓN SOBRE ANCHOS FACULTAD DE INGENIERÍA CARRERA DE INGENIERÍA CIVIL
  • 2.
    El alineamiento horizontalestá formado por la sucesión de tramos rectos (tangentes) y tramos curvos. Los tramos curvos pueden ser curvas simples o curvas compuestas, las cuales pueden ser unidas a los tramos tangentes mediante curvas de transición (clotoides). tangente Curva circular Curva circular Fuente: José Céspedes DISEÑO GEOMETRICO DEL CAMINO ALINEAMIENTO HORIZONTAL UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 3.
    Fuente: AASHTO Tangente Curva detransición Curva circular Componentes Fuente: Quintana y Altez Fuente: AASHTO DISEÑO GEOMETRICO DEL CAMINO ALINEAMIENTO HORIZONTAL UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 4.
    Las longitudes mínimasy máximas de los tramos en tangente dependerá de la velocidad directriz y del tipo de alineación entre curvas y tangentes. TRAMOS EN TANGENTE DISEÑO GEOMETRICO DEL CAMINO ALINEAMIENTO HORIZONTAL UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 5.
    TRAMOS EN TANGENTE Sebusca eliminar problemas relacionados con el cansancio, deslumbramiento y exceso de velocidad Alineación recta entre alineaciones curvas con radios de curvatura de sentido contrario Lmin.s (m) = 1.39 Vd Alineación recta entre alineaciones curvas con radios de curvatura del mismo sentido Lmin o (m) = 2.78 Vd Longitud máxima Lmáx (m) = 16.7 Vd “Vd” en km/h ALINEAMIENTO HORIZONTAL UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 6.
    DISEÑO GEOMETRICO DELCAMINO ALINEAMIENTO HORIZONTAL UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 7.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Es la distancia mínima requerida para que se detenga un vehículo que viaja a velocidad de diseño, antes de que alcance un objetivo inmóvil que se encuentra en su trayectoria. dpr = distancia recorrida durante el tiempo de percepción-reacción df = distancia recorrida durante el tiempo de frenado Dp = distancia de parada = dpr + df > 0.15 m 1.15 m UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 8.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de percepción – reacción (dpr) Depende de: • La reacción natural del conductor (edad, habilidad) • Visibilidad (clima). • Características del objeto estacionario. • Dependiendo de la situación y de las características del conductor, el tiempo de percepción-reacción varía entre 0.5 y 4.0 segundos. La distancia de visibilidad de parada es la suma de las distancias recorridas durante los tiempos de percepción-reacción y frenado. UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 9.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de percepción – reacción (dpr) La AASHTO recomienda un tiempo promedio de 2.5 segundos, y se considera que la velocidad del vehículo (V0) se mantiene constante durante este tiempo. dpr = V0(tpr) dpr: distancia perecepción-reacción (m) V0: velocidad de diseño (Km/h) tpr: tiempo percepción-reacción (seg) 3,6 t V d pr 0 pr  UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 10.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de frenado (df) Depende de: fricción entre el pavimento y las llantas, peso del vehículo, número de ejes y tipo de pavimento. UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 11.
    • Sin tomaren cuenta las resistencias al rodamiento, al aire y del motor se tiene que: Donde: V0 = velocidad al momento de aplicar los frenos t = tiempo en recorrer la distancia df a = tasa de deceleración • También en movimiento uniformemente decelerado y cuando el vehículo se detiene se sabe: Vf=V0-at V0 = at t = V0/a DISTANCIAS MINIMAS DE VISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de frenado (df) 2 at t V d 2 0 f   UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 12.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de frenado (df) También se sabe que sobre el vehículo actúa una fuerza F=ma que debe ser contrarrestada por otra igual a fin de detener el vehículo, denominada fuerza de fricción longitudinal FL=fW F=FL => ma = fW = fmg => a = fg f: coeficiente de fricción longitudinal FL F W=mg N 2a V 2 a V a a V V d 2 0 2 0 0 0 f                Reemplazando t se obtiene: UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 13.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Distancia de frenado (df) Reemplazando en la distancia de frenado, tenemos: El coeficiente de fricción longitudinal f, depende de: • Superficie de rodadura • Rigidez de las llantas • Deformación de las llantas • Presión y temperatura de las llantas 2fg V d 2 0 f  V0: (km/h) df: (m) 254f V d 2 0 f  UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 14.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA Finalmente: “f” no es constante. Los estudios realizados se hicieron sobre pavimento húmedo y a diferentes velocidades iniciales. Por ejemplo, en la siguiente tabla podemos ver como el coeficiente de fricción longitudinal disminuye conforme aumenta la velocidad. 254f V 3,6 t V Dp 2 0 pr 0   Dp: Distancia de parada (m) V: Velocidad de diseño (km/h) tpr: tiempo de percepción-reacción (seg) f: coeficiente de fricción, pavimento húmedo UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 15.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIAS DE PARADA EN PAVIMENTO HUMEDO Y A NIVEL (AASHTO) La tabla muestra los coeficientes de fricción longitudinal relacionados a cada velocidad de diseño. UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 16.
    DISTANCIAS MINIMAS DEVISIBILIDAD DISTANCIA DE VISIBILIDAD DE PARADA EFECTO DE LA PENDIENTE EN LA DISTANCIA DE VISIBILIDAD DE PARADA a) + i% - i% b) - El vehículo se considera viaja con V0 < Vd - Las distancias de parada son más cortas - El vehículo se considera viaja con V0 ≥ Vd - Las distancias de parada son más largas i) 254(f V 3,6 t V Dp 2 0 pr 0    Dp: Distancia de parada (m) V: Velocidad de diseño (km/h) tpr: tiempo de percepción-reacción (seg) f: coeficiente de fricción, pavimento húmedo i: pendiente longitudinal en decimal UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 17.
    DISTANCIAS MINIMAS DEVISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 18.
    • Es ladistancia mínima necesaria para que un vehículo pueda adelantar a otro sin tener problemas con un tercer vehículo que viaja en sentido contrario. • Se analiza considerando una calzada compuesta por dos carriles uno para cada sentido de circulación. • El análisis se realiza en 2 fases que incluyen las distancias d1, d2, d3 y d4. DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD    d1 d2 d3 d4 1 1 1 3 3 2 UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 19.
          d11/3 d2 d1 2/3 d2 d2 d3 d4 FASE 1 FASE 2 DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 20.
    d1: Es ladistancia recorrida durante el tiempo de percepción reacción y la aceleración inicial para alcanzar el punto de cambio de carril. DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD    d1 1 1 2 Se ha estimado que el tiempo necesario para conseguir esta distancia varía de 3.7 a 4.3s y que la aceleración varía de 2.27 a 2.37 m/s2 UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 21.
    Donde: t: tiempo dela maniobra inicial (s) a: aceleración promedio (km/h/s) v: Velocidad promedio del vehículo (km/h) m: diferencia de velocidad entre el vehículo que sobrepasa y el adelantado La expresión que permite calcular la distancia d1 es: DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD ) 2 at m 0,278t(v d1    UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 22.
    d2: distancia recorridapor el vehículo que sobrepasa mientras ocupa el carril izquierdo. DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD       d1 1/3 d2 d1 2/3 d2 d2 d3 d4 FASE 1 FASE 2 UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 23.
    Se ha encontradoque el tiempo promedio que un vehículo ocupa el carril izquierdo varía de 9.3 a 10.4 s. El vehículo que adelanta tiene en promedio una velocidad de 15 km/ h mayor a la del vehículo sobrepasado La expresión que permite calcular la distancia d2 es: Donde: t: tiempo que el vehículo ocupa carril izquierdo (s) v: velocidad promedio del vehículo (km/h) DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD 0,278vt d2  UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 24.
    d3: distancia entreel vehículo que sobrepasa al final de su maniobra y el vehículo que viaja en sentido contrario. Se ha encontrado (AASHTO) que la distancia d3 varía de 30 a 90 m según la velocidad DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD    2/3 d2 d3 d4 FASE 2 90m d3 30m   UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 25.
    d4: Distancia recorridapor el vehículo que viaja en sentido contrario Se asume que el vehículo que adelanta y el que viaja en sentido contrario tienen la misma velocidad. DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD    2/3 d2 d3 d4 FASE 2 d2 3 2 d4  UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 26.
    - Se necesitaríamayor distancia para sobrepasar - La aceleración sería menor. - Se necesitarían mayores tiempos. - El vehículo en el carril contrario podría tener mayor velocidad. - Los vehículos sobrepasados usualmente son camiones. - La distancia necesaria para adelantar sería más corta. - La velocidad y aceleración podrían ser mayores. - El tiempo para sobrepasar seria menor. - El vehiculo sobrepasado también podría acelerar. EFECTO DE LA PENDIENTE EN LA DISTANCIA DE VISIBILIDAD DE SOBREPASO + i% - i% a) b) DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 27.
    Estas distancias depaso ya incluye la suma de las distancias d1, d2, d3, y d4 mencionadas anteriormente. DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 28.
    • Cuando noexisten impedimentos impuestos por el terreno y que se reflejan por lo tanto en el costo de construcción, la visibilidad de paso debe asegurarse para el mayor desarrollo posible del proyecto. • Los sectores con visibilidad adecuada para adelantar deberán distribuirse lo más homogéneamente posible a lo largo del trazado • Se deberá evitar que se tengan sectores sin visibilidad de adelantamiento en longitudes superiores a las de la Tabla 205.01, según la categoría de la carretera. Consideraciones: DISTANCIA DE VISIBILIDAD DE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 29.
    DISTANCIA DE VISIBILIDADDE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 30.
    DISTANCIA DE VISIBILIDADDE SOBREPASO DISTANCIAS MINIMAS DE VISIBILIDAD Los tramos con visibilidad adecuada para adelantar deberán distribuirse homogéneamente a lo largo de la carretera. En tramos de carretera de longitud mayor a 5 km se tiene: UNIDAD 2 TANGENTES/DIST.VISIBILIDAD INGENIERÍA DE CARRETERAS
  • 31.
    E T M m T B C/2 C/2 E: externa T:tangente PI: punto de intersección de tangentes : Angulo de deflexión de las tangentes PC: inicio curva, fin de tangente PT: fin de curva, inicio de tangente M: distancia de la ordenada media DISEÑO GEOMETRICO DEL CAMINO ELEMENTOS DE UNA CURVA CIRCULAR UNIDAD 2 CURVA CIRCULAR HORIZONTAL INGENIERÍA DE CARRETERAS
  • 32.
    /2) Rtan( Tangente δ  /2) 2Rsen( Cuerda δ  Cuerda  /2) cos( 1 R M δ     1 /2) Sec( R E   δ DISEÑO GEOMETRICO DEL CAMINO ECUACIONES DE LOS ELEMENTOS DE UNA CURVA CIRCULAR   180 δ πR L 0 UNIDAD 2 CURVA CIRCULAR HORIZONTAL INGENIERÍA DE CARRETERAS
  • 33.
    Cadenamiento o Progresiva Comoel alineamiento está en planta, el cadenamiento o progresiva se mide a lo largo de los tramos en tangente y tramos curvos UNIDAD 2 CURVA CIRCULAR HORIZONTAL INGENIERÍA DE CARRETERAS
  • 34.
    ALINEAMIENTO HORIZONTAL –CADENAMIENTO DE CURVAS HORIZONTALES El cadenamiento o progresiva de cualquier punto de la curva se mide sobre la proyección horizontal. Ejemplo: Si el radio de la curva es 100 m Cadenamiento del PI: 6+300 Angulo deflexión: 90º Entonces la tangente mide 100 m Y la longitud de la curva 157.1 m Cadenamiento PC: 6+300-100 = 6+200 Cadenamiento PT: 6+200+157.1 = 6+357.1 E T M m T B C/2 C/2 UNIDAD 2 CURVA CIRCULAR HORIZONTAL INGENIERÍA DE CARRETERAS
  • 35.
