El documento presenta una introducción a la metodología IDEF0 para modelización de procesos. Explica que IDEF0 permite representar lo que se hace en una empresa mediante diagramas compuestos por cajas y flechas que representan actividades, entradas, salidas, controles y mecanismos. Además, muestra un ejemplo de diagrama de contexto y diagrama detalle nivel 1 para el proceso de admisión de nuevos estudiantes en una universidad.

1. Presentado por:
Julian Maldonado
Natalia Gamez
Sebastian Celemin
John Rodriguez
UNIVERSIDAD DE
CUNDINAMARCA
INGENIERIA DE SISTEMAS

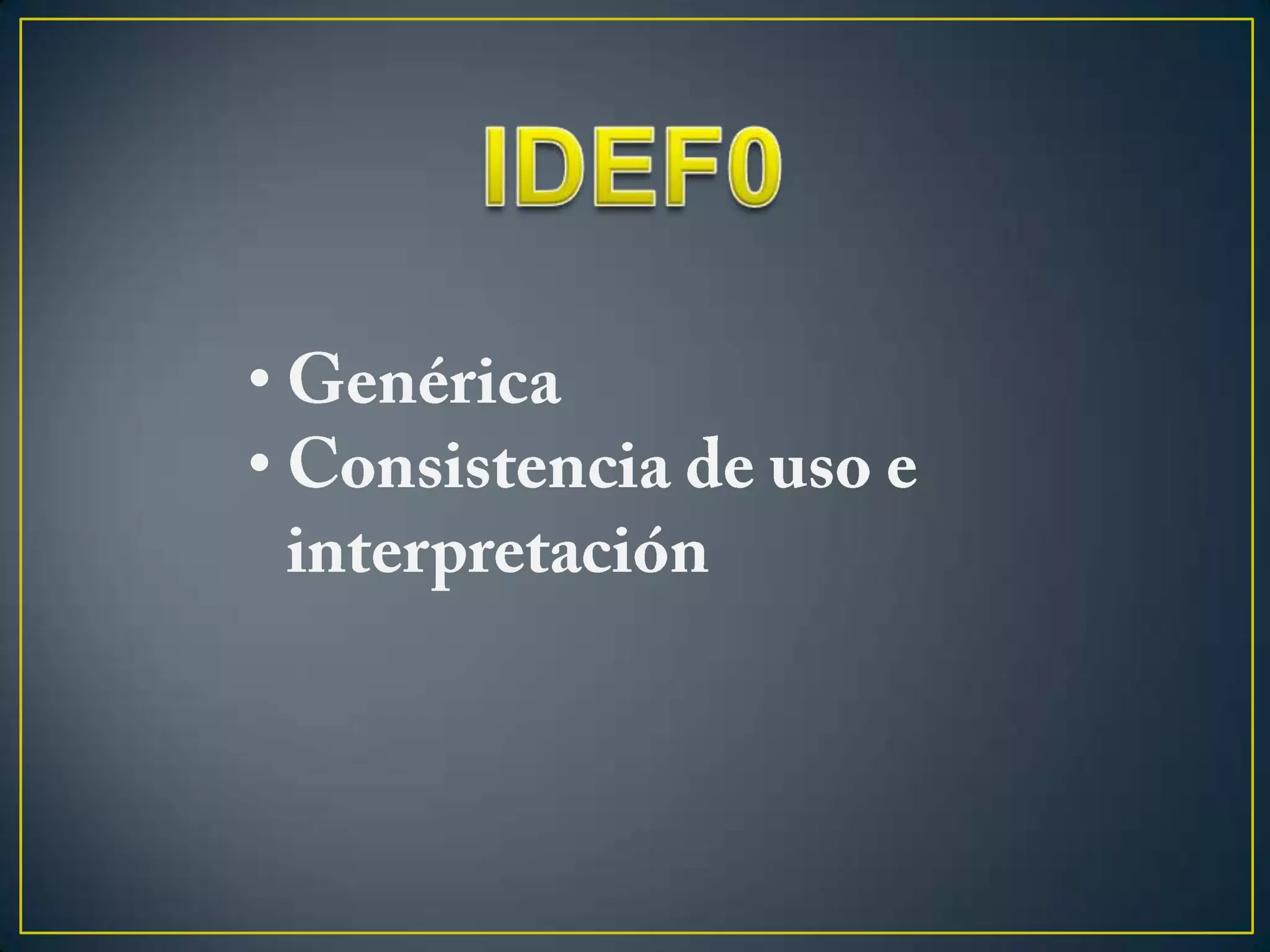

2. •
•

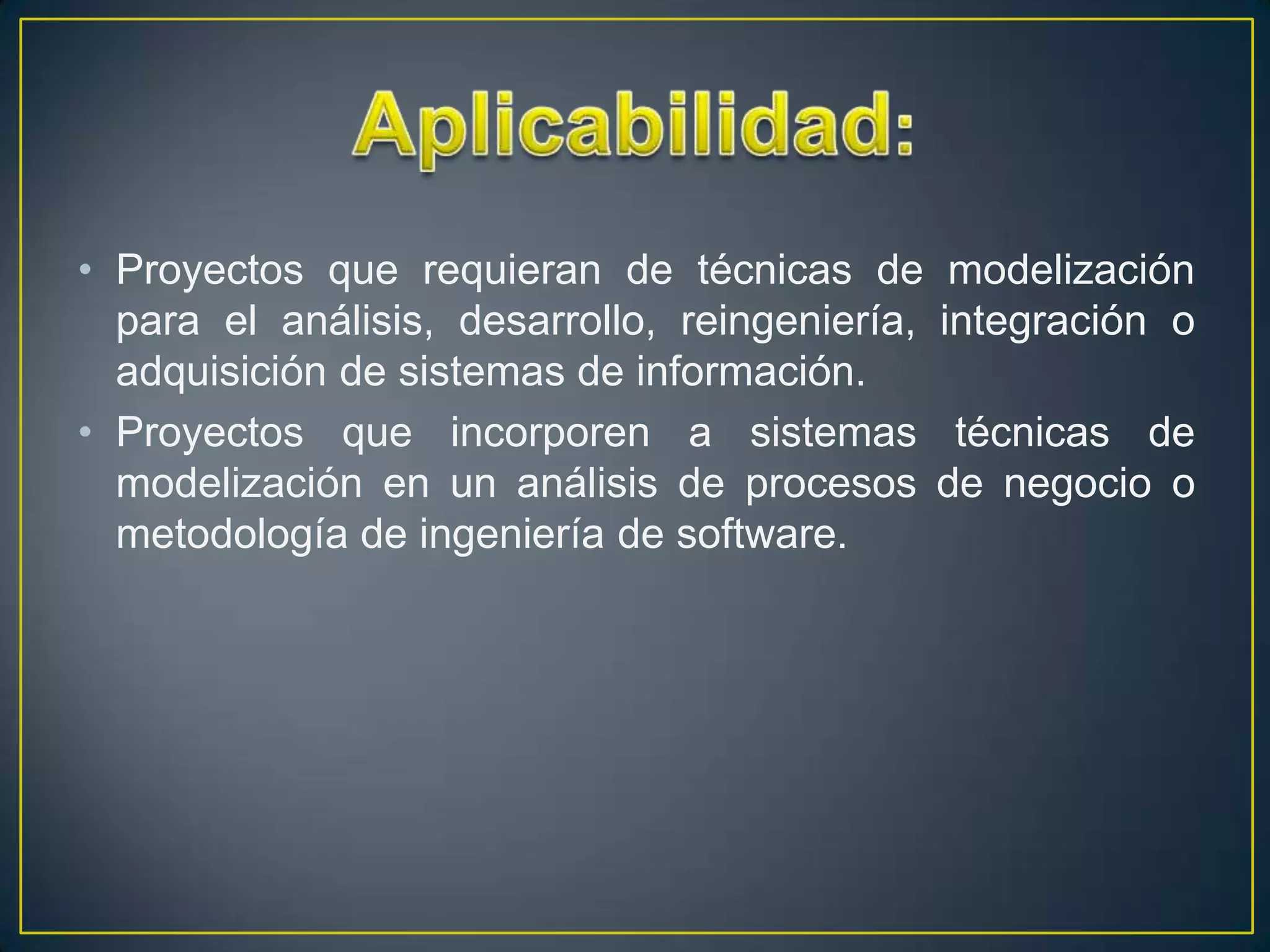

4. • Proyectos que requieran de técnicas de modelización
para el análisis, desarrollo, reingeniería, integración o
adquisición de sistemas de información.
• Proyectos que incorporen a sistemas técnicas de
modelización en un análisis de procesos de negocio o
metodología de ingeniería de software.

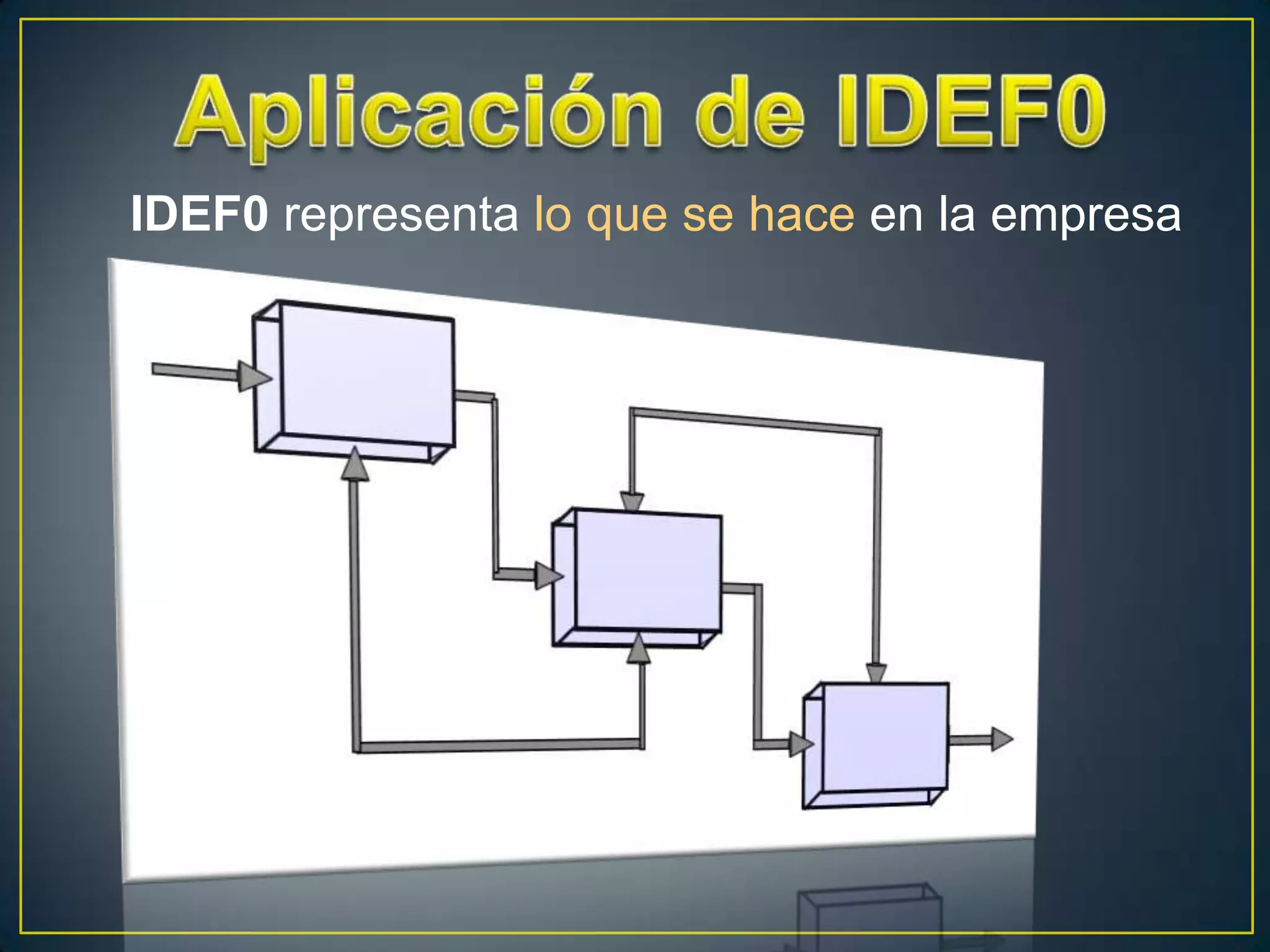

5. IDEF0 representa lo que se hace en la empresa

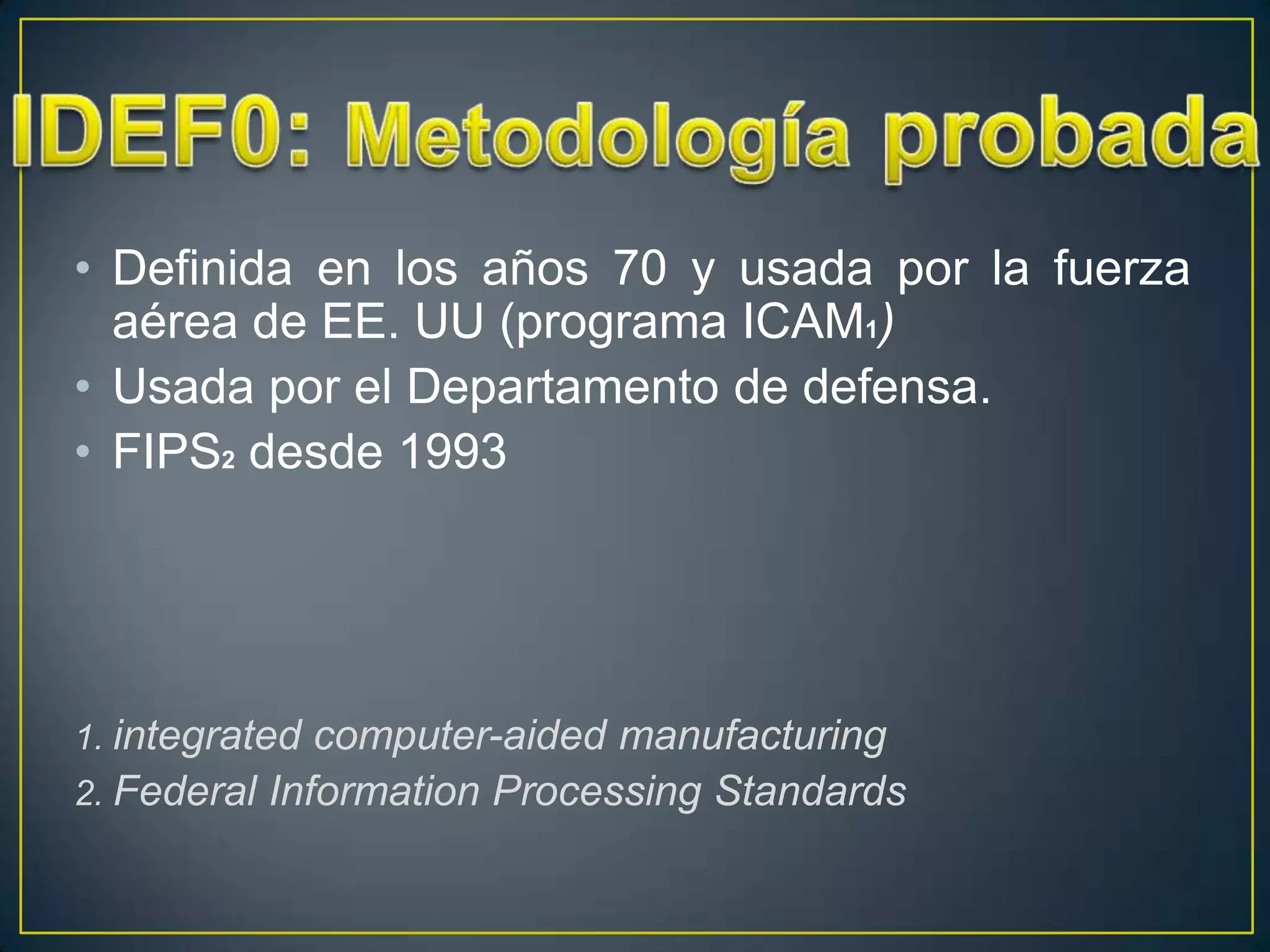

6. • Definida en los años 70 y usada por la fuerza
aérea de EE. UU (programa ICAM1)
• Usada por el Departamento de defensa.
• FIPS2 desde 1993
1. integrated computer-aided manufacturing
2. Federal Information Processing Standards

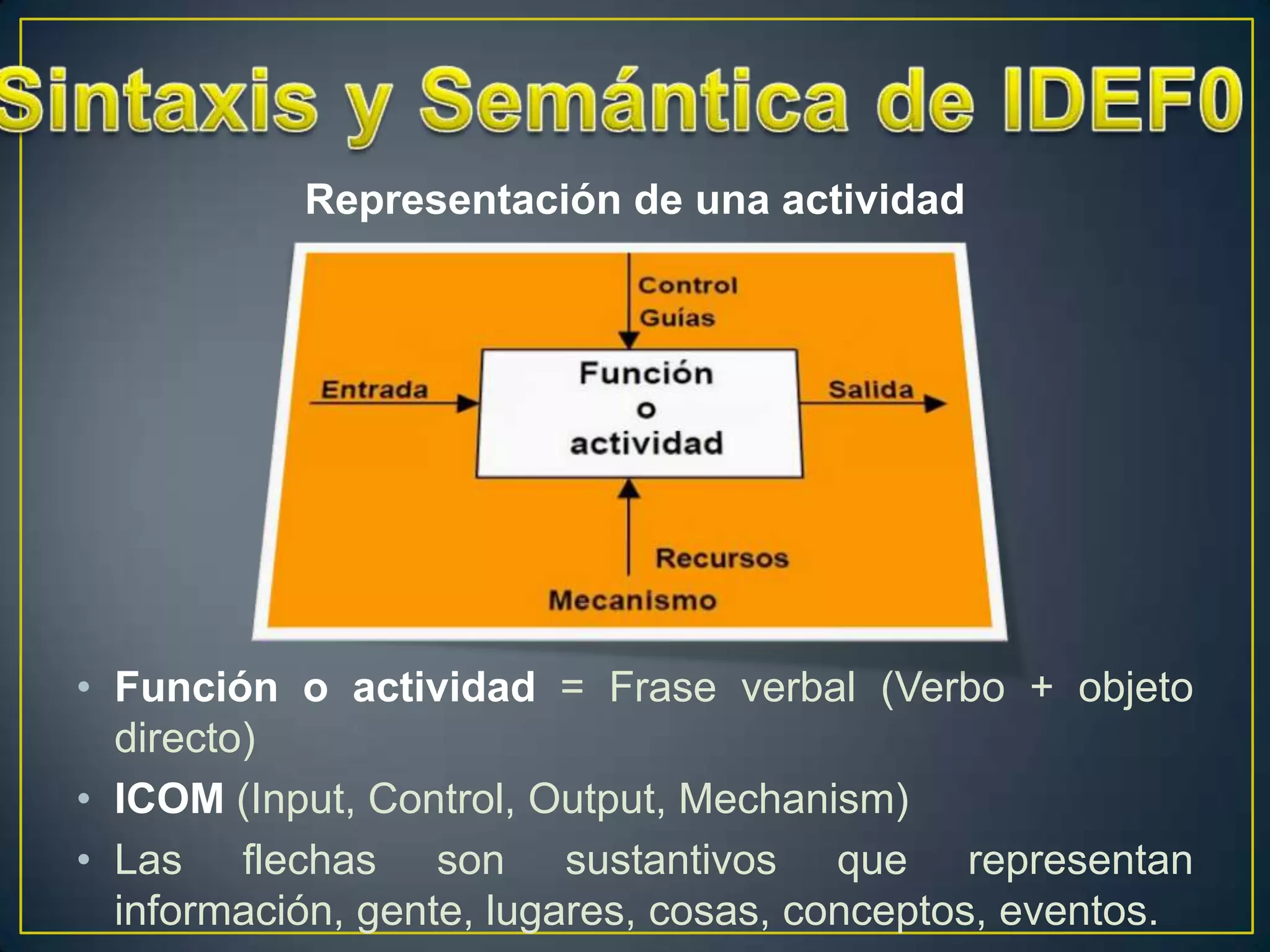

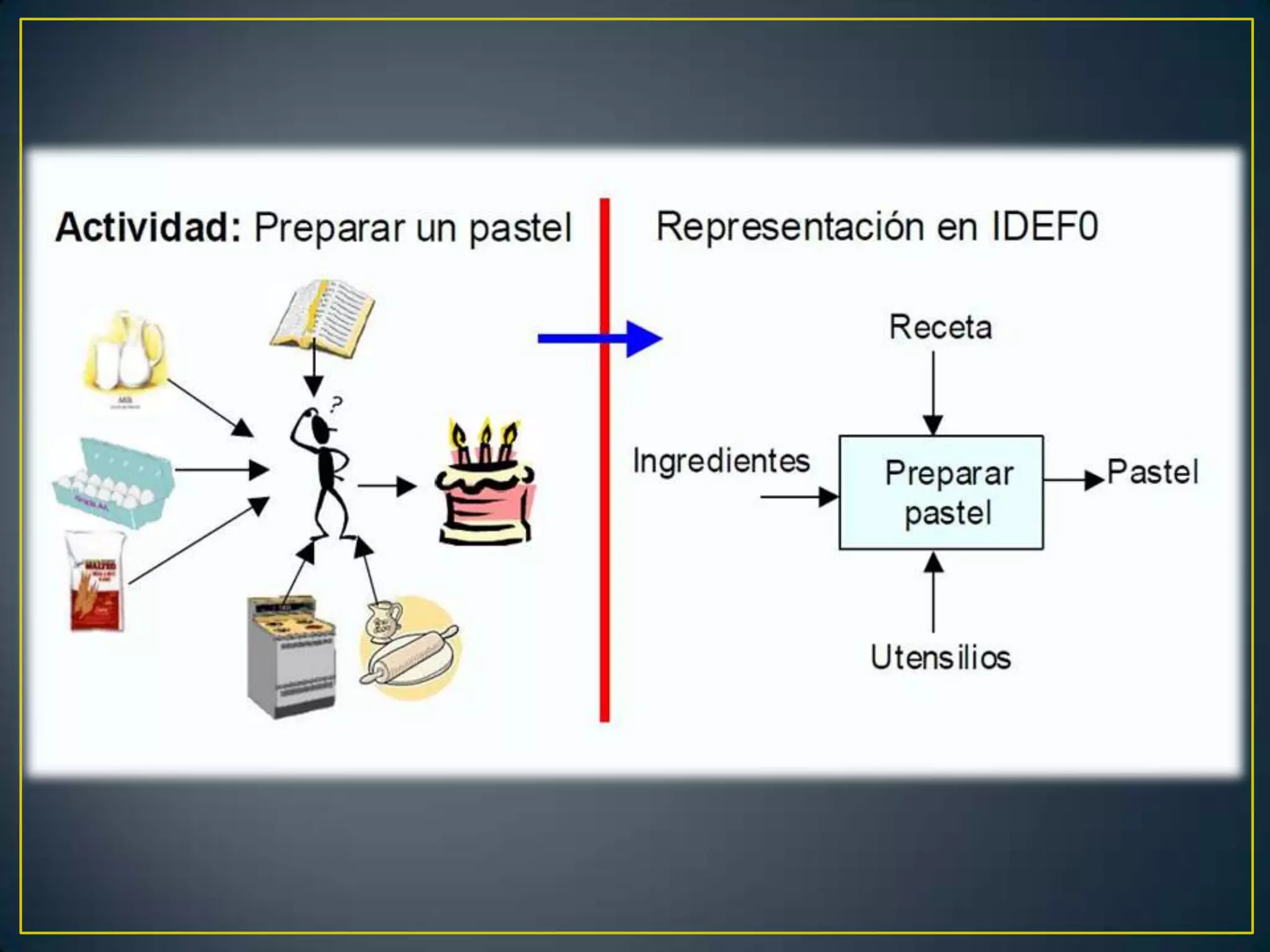

7. Representación de una actividad
• Función o actividad = Frase verbal (Verbo + objeto
directo)
• ICOM (Input, Control, Output, Mechanism)
• Las flechas son sustantivos que representan
información, gente, lugares, cosas, conceptos, eventos.

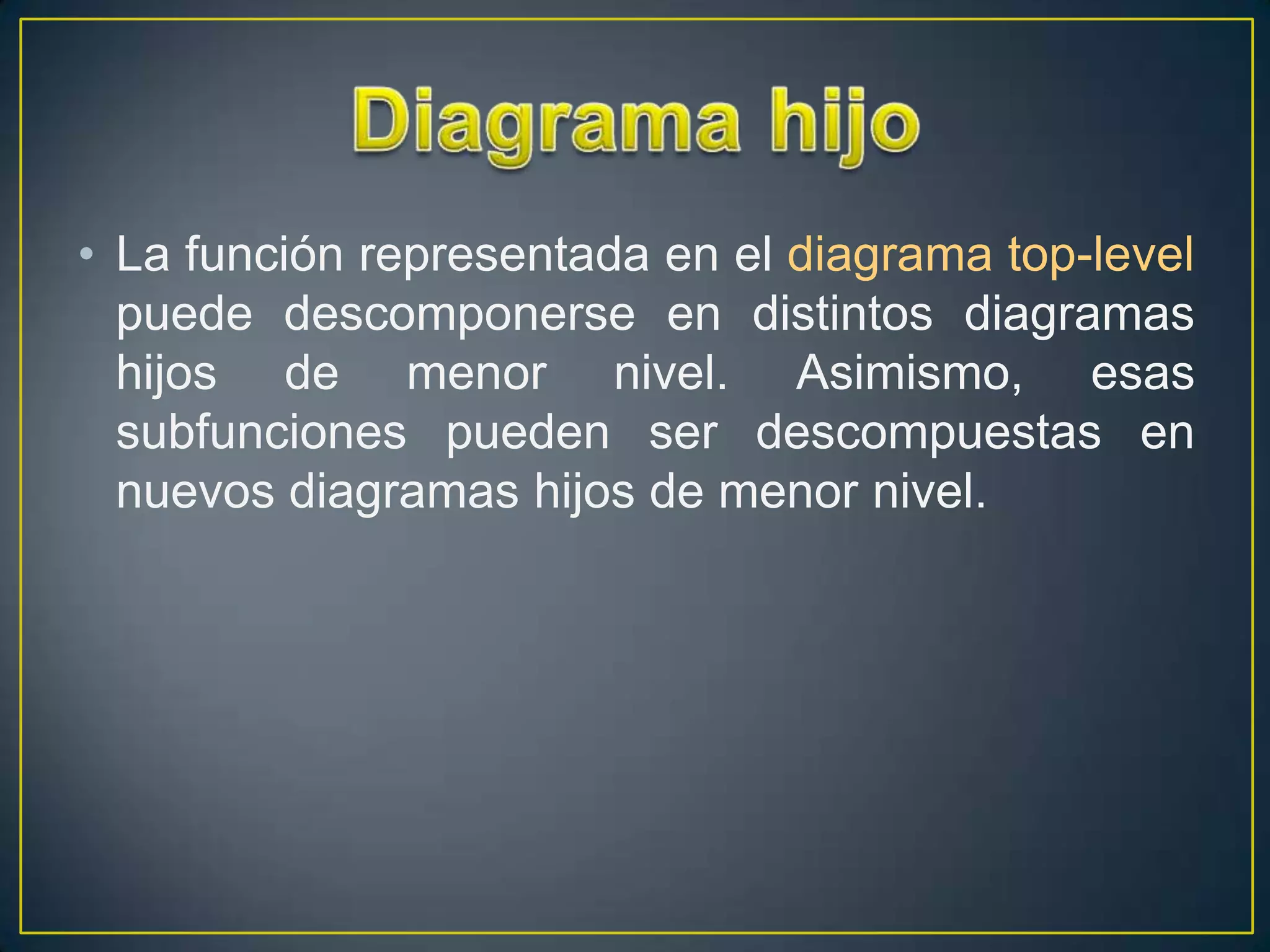

9. • La función representada en el diagrama top-level
puede descomponerse en distintos diagramas
hijos de menor nivel. Asimismo, esas
subfunciones pueden ser descompuestas en
nuevos diagramas hijos de menor nivel.

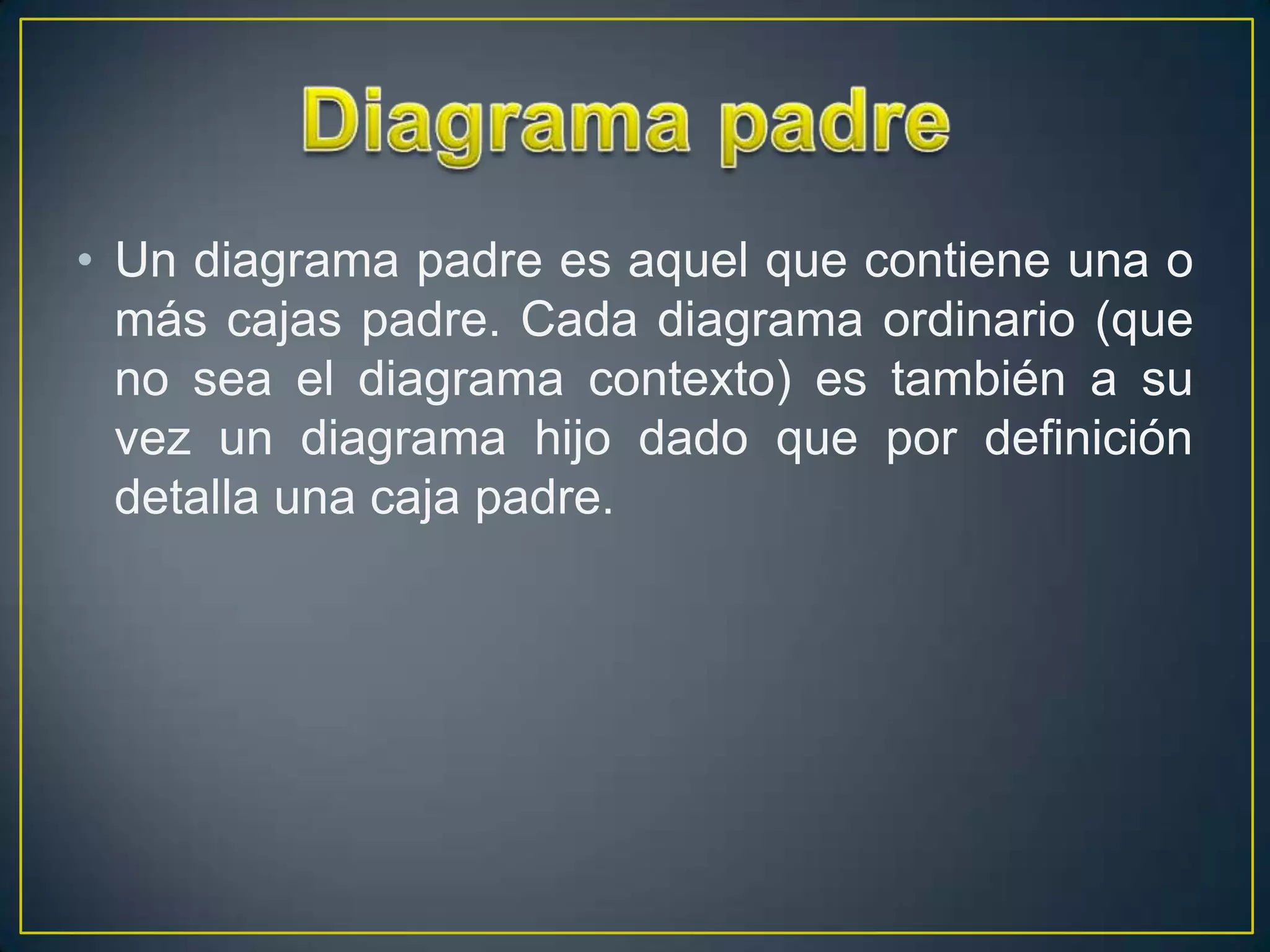

10. • Un diagrama padre es aquel que contiene una o
más cajas padre. Cada diagrama ordinario (que
no sea el diagrama contexto) es también a su
vez un diagrama hijo dado que por definición
detalla una caja padre.

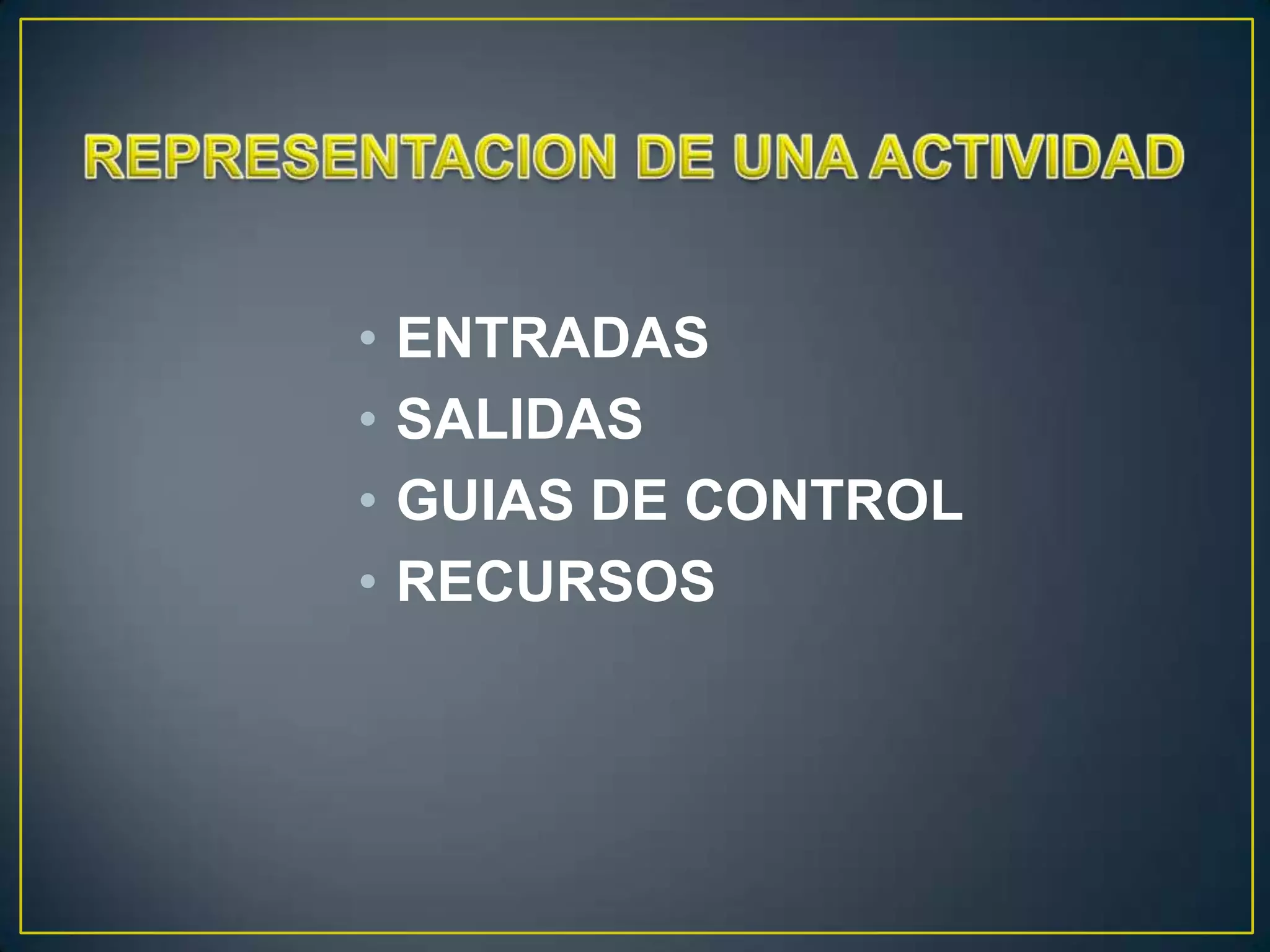

11. • ENTRADAS
• SALIDAS
• GUIAS DE CONTROL
• RECURSOS

12. • DIAGRAMA DE CONTEXTO:
–Primer diagrama del modelo, diagrama A-0 (Se lee“A
menos cero”)
–Una sola actividad, número 0 y representa el objetivo del
modelo
•DIAGRAMAS SIGUIENTES A0, A1, A2, …, con
actividades 1, 2, …,6. (Se representan entre 3 y 6
actividades por hoja)
•Todas las ICOMde la actividad “padre” deben aparecer en
las actividades “hijo”
•LAS FLECHAS, al igual que las actividades, se pueden
dividir en 2 ó más en los diagramas “hijo”

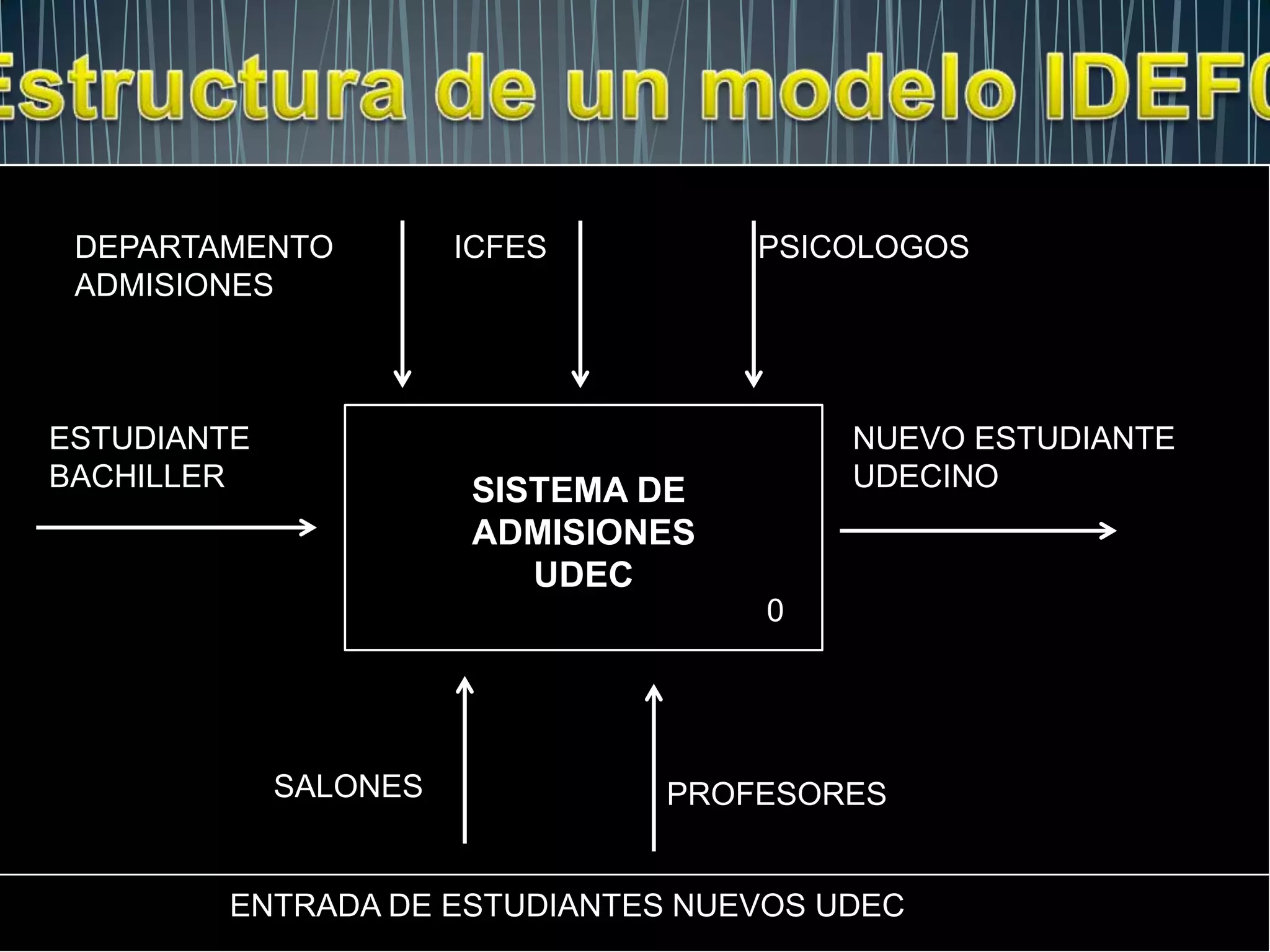

13. DEPARTAMENTO ICFES PSICOLOGOS
ADMISIONES
ESTUDIANTE NUEVO ESTUDIANTE
BACHILLER SISTEMA DE UDECINO
ADMISIONES
UDEC
0
SALONES PROFESORES
ENTRADA DE ESTUDIANTES NUEVOS UDEC

14. C1 DEPARTAMENTO
TRANSACCION DE ADMISIONES
(DINERO)
ESTUDIANTE
INSCRITO C2
I1 INSCRIPCION
11 PSICOLOGOS
CODIGO
PRUEBAS
BANCO ICFES
PRESENTACION APROVADAS
PRUEBAS C3
2
PRESUPUESTO
PROFESORES
AULAS
ENTREGA O1
PRUEBAS REPROBADAS M1 M2 DOCUMENTACION NUEVO
3
ESTUDIANTE
PAPELERIAACUDIENTE
ENTRADA DE ESTUDIANTES NUEVOS UDEC

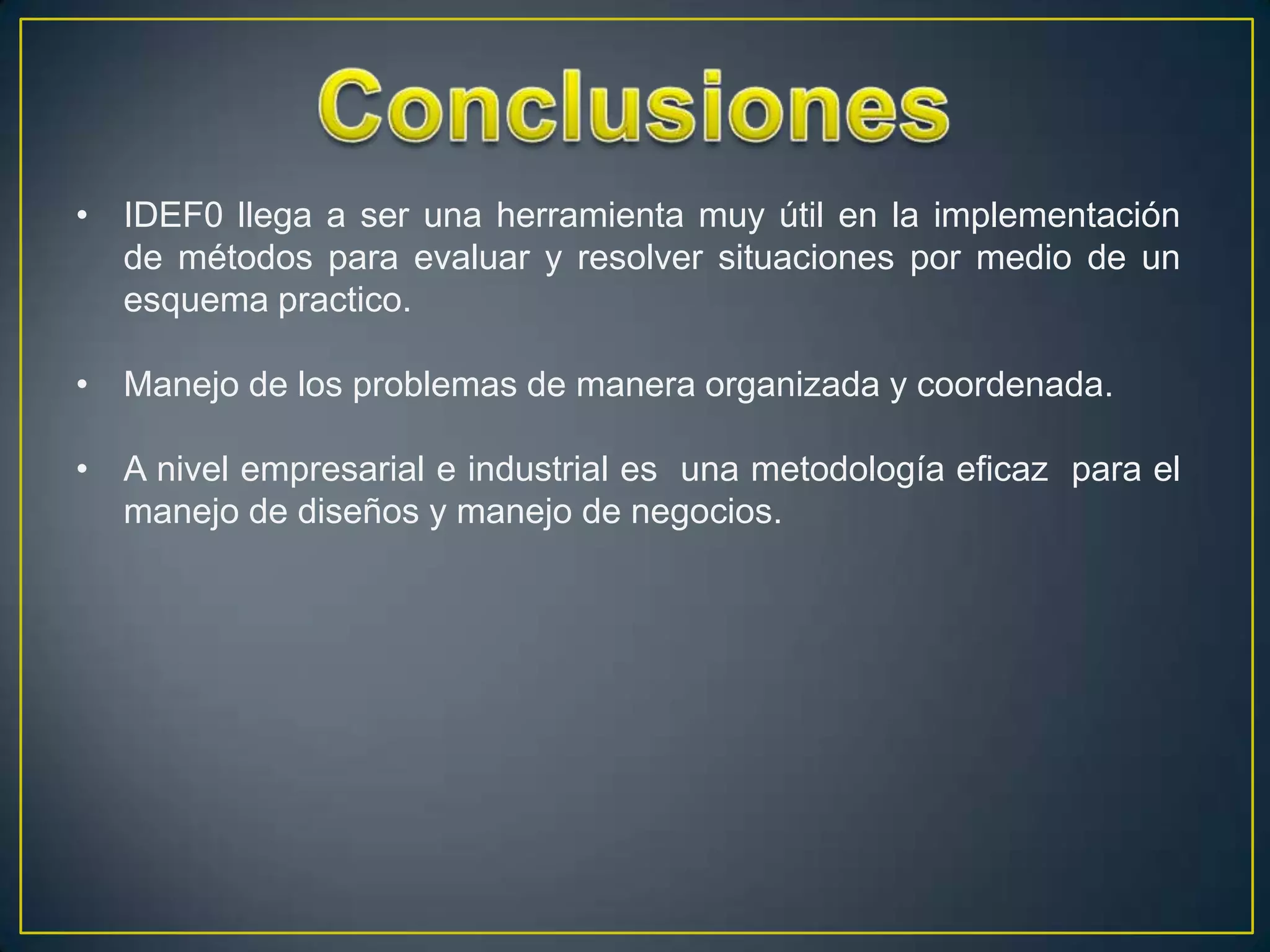

15. • IDEF0 llega a ser una herramienta muy útil en la implementación
de métodos para evaluar y resolver situaciones por medio de un
esquema practico.
• Manejo de los problemas de manera organizada y coordenada.
• A nivel empresarial e industrial es una metodología eficaz para el
manejo de diseños y manejo de negocios.
