Este documento proporciona una guía de estudio sobre poleas. Explica que una polea es una rueda acanalada que ayuda a invertir la dirección de una fuerza. Describe las aplicaciones de las poleas y los tipos principales: simple, móvil y polipastos. También cubre la clasificación de poleas según el factor de fuerza o movimiento, y proporciona ejemplos de cálculos mecánicos relacionados con poleas. Finaliza con ejercicios para que el estudiante aplique los conceptos.

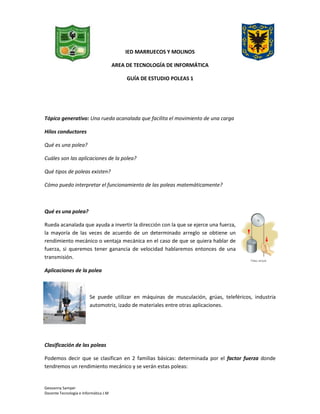

1. IED MARRUECOS Y MOLINOS
AREA DE TECNOLOGÍA DE INFORMÁTICA
GUÍA DE ESTUDIO POLEAS 1
Tópico generativo: Una rueda acanalada que facilita el movimiento de una carga
Hilos conductores
Qué es una polea?
Cuáles son las aplicaciones de la polea?
Qué tipos de poleas existen?
Cómo puedo interpretar el funcionamiento de las poleas matemáticamente?
Qué es una polea?
Rueda acanalada que ayuda a invertir la dirección con la que se ejerce una fuerza,
la mayoría de las veces de acuerdo de un determinado arreglo se obtiene un
rendimiento mecánico o ventaja mecánica en el caso de que se quiera hablar de
fuerza, si queremos tener ganancia de velocidad hablaremos entonces de una
transmisión.
Aplicaciones de la polea
Se puede utilizar en máquinas de musculación, grúas, teleféricos, industria
automotriz, izado de materiales entre otras aplicaciones.
Clasificación de las poleas
Podemos decir que se clasifican en 2 familias básicas: determinada por el factor fuerza donde
tendremos un rendimiento mecánico y se verán estas poleas:
Geovanny Samper
Docente Tecnología e Informática J.M

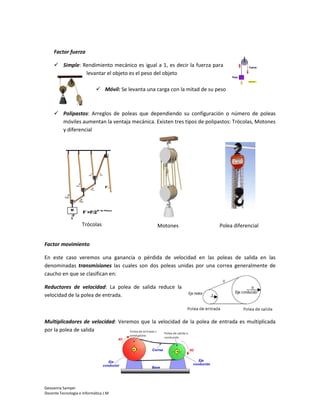

2. Factor fuerza
 Simple: Rendimiento mecánico es igual a 1, es decir la fuerza para
levantar el objeto es el peso del objeto
 Móvil: Se levanta una carga con la mitad de su peso
 Polipastos: Arreglos de poleas que dependiendo su configuración o número de poleas
móviles aumentan la ventaja mecánica. Existen tres tipos de polipastos: Trócolas, Motones
y diferencial
Trócolas Motones Polea diferencial
Factor movimiento
En este caso veremos una ganancia o pérdida de velocidad en las poleas de salida en las
denominadas transmisiones las cuales son dos poleas unidas por una correa generalmente de
caucho en que se clasifican en:
Reductores de velocidad: La polea de salida reduce la
velocidad de la polea de entrada.
Multiplicadores de velocidad: Veremos que la velocidad de la polea de entrada es multiplicada
por la polea de salida
Geovanny Samper
Docente Tecnología e Informática J.M

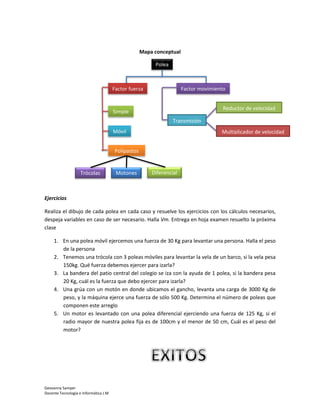

3. Mapa conceptual
Polea
Factor fuerza Factor movimiento
Reductor de velocidad
Simple
a Transmisión
Móvil Multiplicador de velocidad
Polipastos
Trócolas Motones Diferencial
Polea
Ejercicios
Realiza el dibujo de cada polea en cada caso y resuelve los ejercicios con los cálculos necesarios,
despeja variables en caso de ser necesario. Halla Vm. Entrega en hoja examen resuelto la próxima
clase
1. En una polea móvil ejercemos una fuerza de 30 Kg para levantar una persona. Halla el peso
de la persona
2. Tenemos una trócola con 3 poleas móviles para levantar la vela de un barco, si la vela pesa
150kg. Qué fuerza debemos ejercer para izarla?
3. La bandera del patio central del colegio se iza con la ayuda de 1 polea, si la bandera pesa
20 Kg, cuál es la fuerza que debo ejercer para izarla?
4. Una grúa con un motón en donde ubicamos el gancho, levanta una carga de 3000 Kg de
peso, y la máquina ejerce una fuerza de sólo 500 Kg. Determina el número de poleas que
componen este arreglo
5. Un motor es levantado con una polea diferencial ejerciendo una fuerza de 125 Kg, si el
radio mayor de nuestra polea fija es de 100cm y el menor de 50 cm, Cuál es el peso del
motor?
Geovanny Samper
Docente Tecnología e Informática J.M
