El documento describe los conceptos fundamentales de la infiltración del agua en el suelo, incluyendo los procesos de entrada, retención y movimiento del agua a través del suelo. También describe los diferentes tipos de infiltrómetros utilizados para medir la capacidad de infiltración de los suelos y el método de Horton para modelar la curva de capacidad de infiltración.

1. INSTITUTO UNIVERSITARIO POLITÉCNICO
SANTIAGO MARIÑO
EXTENSIÓN PUERTO ORDAZ
ING. CIVIL
HIDROLOGÍA
Profesora: Ing. Enid Moreno
Puerto Ordaz, Noviembre 2013
Autor:
Oscar L. Díaz A.

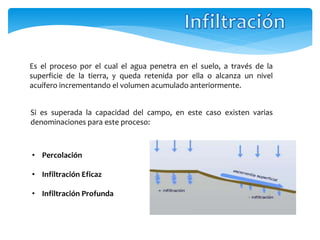

2. Es el proceso por el cual el agua penetra en el suelo, a través de la
superficie de la tierra, y queda retenida por ella o alcanza un nivel
acuífero incrementando el volumen acumulado anteriormente.
Si es superada la capacidad del campo, en este caso existen varias
denominaciones para este proceso:
• Percolación
• Infiltración Eficaz
• Infiltración Profunda

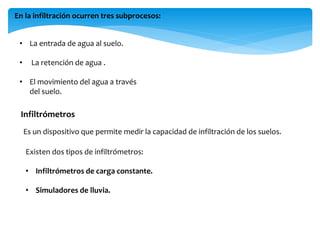

3. En la infiltración ocurren tres subprocesos:
• La entrada de agua al suelo.
•
La retención de agua .
• El movimiento del agua a través
del suelo.
Infiltrómetros
Es un dispositivo que permite medir la capacidad de infiltración de los suelos.
Existen dos tipos de infiltrómetros:
• Infiltrómetros de carga constante.
• Simuladores de lluvia.

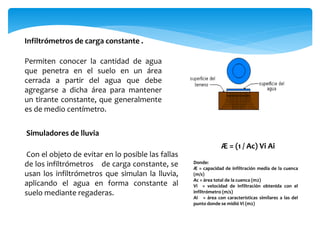

4. Infiltrómetros de carga constante .
Permiten conocer la cantidad de agua
que penetra en el suelo en un área
cerrada a partir del agua que debe
agregarse a dicha área para mantener
un tirante constante, que generalmente
es de medio centímetro.
Simuladores de lluvia
Æ = (1 / Ac) Vi Ai
Con el objeto de evitar en lo posible las fallas
de los infiltrómetros de carga constante, se
usan los infiltrómetros que simulan la lluvia,
aplicando el agua en forma constante al
suelo mediante regaderas.
Donde:
Æ = capacidad de infiltración media de la cuenca
(m/s)
Ac = área total de la cuenca (m2)
Vi = velocidad de infiltración obtenida con el
infiltrómetro (m/s)
Ai = área con características similares a las del
punto donde se midió Vi (m2)

5. HIETOGRAMA
Es un grafico que tiene la finalidad
expresar la precipitación en función
tiempo . En ordenadas puede figurar
precipitación caída (mm) o bien
intensidad de precipitación (mm/hora).
de
de
la
la
Para su elaboración , si se trata de un
hietograma mensual o anual, bastara con
representar datos diarios, en caso que sea
uno de días o horas de duración
necesitamos una banda de pluviografo.

6. HIDROGRAMA
Es un gráfico que muestra la variación en el tiempo de alguna información
hidrológica entre los cuales:
• Nivel de agua.
• Caudal.
• Carga de sedimentos.
Los hidrogramas son útiles, entre otras
cosas, para comparar los tiempos de
descarga y caudales pico de varias
corrientes o cuencas hidrográficas.
• Hidrograma Unitario.
• Hidrograma Sintético.

7. ÍNDICE DE INFILTRACIÓN
El índice de infiltración o capacidad media de infiltración es utilizado para
calcular el escurrimiento en grandes áreas, donde sería difícil aplicar la curva
de capacidad de infiltración. Este es equivalente a la velocidad media de
infiltración.
Así, si se conoce el hietograma y el hidrograma de la tormenta, el índice de la
infiltración media, ø, es la intensidad de lluvia sobre la cual, el volumen de
lluvia es igual al del escurrimiento directo observado o lluvia en exceso.

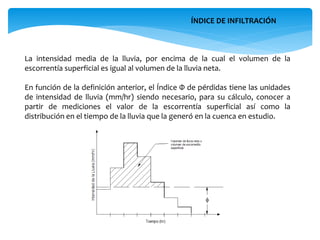

8. ÍNDICE DE INFILTRACIÓN
La intensidad media de la lluvia, por encima de la cual el volumen de la
escorrentía superficial es igual al volumen de la lluvia neta.
En función de la definición anterior, el Índice Φ de pérdidas tiene las unidades
de intensidad de lluvia (mm/hr) siendo necesario, para su cálculo, conocer a
partir de mediciones el valor de la escorrentía superficial así como la
distribución en el tiempo de la lluvia que la generó en la cuenca en estudio.

9. CURVA DE INFILTRACIÓN
se denomina capacidad de infiltración a la
velocidad máxima con que el agua penetra
en el suelo. La capacidad de infiltración
depende de muchos factores; un suelo
desagregado y permeable tendrá una
capacidad de infiltración mayor que un
suelo arcilloso y compacto.
Si una gran parte de los poros del suelo ya se
encuentran saturados, la capacidad de
infiltración será menor que si la humedad del
suelo es relativamente baja.

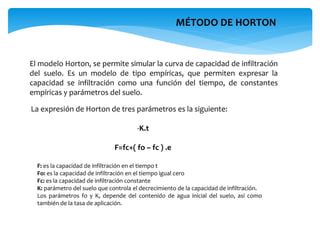

10. MÉTODO DE HORTON
El modelo Horton, se permite simular la curva de capacidad de infiltración
del suelo. Es un modelo de tipo empíricas, que permiten expresar la
capacidad se infiltración como una función del tiempo, de constantes
empíricas y parámetros del suelo.
La expresión de Horton de tres parámetros es la siguiente:
-K.t
F=fc+( fo – fc ) .e
F: es la capacidad de infiltración en el tiempo t
Fo: es la capacidad de infiltración en el tiempo igual cero
Fc: es la capacidad de infiltración constante
K: parámetro del suelo que controla el decrecimiento de la capacidad de infiltración.
Los parámetros fo y K, depende del contenido de agua inicial del suelo, así como
también de la tasa de aplicación.

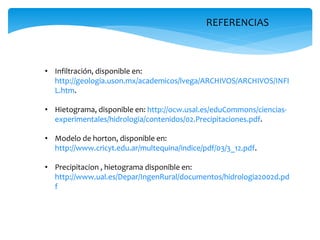

11. REFERENCIAS
• Infiltración, disponible en:
http://geologia.uson.mx/academicos/lvega/ARCHIVOS/ARCHIVOS/INFI
L.htm.
• Hietograma, disponible en: http://ocw.usal.es/eduCommons/cienciasexperimentales/hidrologia/contenidos/02.Precipitaciones.pdf.
• Modelo de horton, disponible en:
http://www.cricyt.edu.ar/multequina/indice/pdf/03/3_12.pdf.
• Precipitacion , hietograma disponible en:
http://www.ual.es/Depar/IngenRural/documentos/hidrologia2002d.pd
f
