La infiltración es el proceso por el cual el agua en la superficie de la tierra entra
en contacto con el suelo.
La tasa de infiltración, en la ciencia del suelo, es una medida de la tasa a la cual
el suelo es capaz de absorber la precipitación o la irrigación. Se mide en
pulgadas por hora o milímetros por hora. Las disminuciones de tasa hacen que el
suelo se sature. Si la tasa de precipitación excede la tasa de infiltración, se
producirá escorrentía a menos que haya alguna barrera física. Está relacionada
con la conductividad hidráulica saturada del suelo cercano a la superficie. La tasa
de infiltración puede medirse usando un infiltrómetro.
libro conabilidad financiera, 5ta edicion.pdfMiriamAquino27
LIBRO DE CONTABILIDAD FINANCIERA, ESTE TE AYUDARA PARA EL AVANCE DE TU CARRERA EN LA CONTABILIDAD FINANCIERA.
SI ERES INGENIERO EN GESTION ESTE LIBRO TE AYUDARA A COMPRENDER MEJOR EL FUNCIONAMIENTO DE LA CONTABLIDAD FINANCIERA, EN AREAS ADMINISTRATIVAS ENLA CARREARA DE INGENERIA EN GESTION EMPRESARIAL, ESTE LIBRO FUE UTILIZADO PARA ALUMNOS DE SEGUNDO SEMESTRE
Una señal analógica es una señal generada por algún tipo de fenómeno electromagnético; que es representable por una función matemática continua en la que es variable su amplitud y periodo en función del tiempo.
Aletas de Transferencia de Calor o Superficies Extendidas.pdfJuanAlbertoLugoMadri
Se hablara de las aletas de transferencia de calor y superficies extendidas ya que son muy importantes debido a que son estructuras diseñadas para aumentar el calor entre un fluido, un sólido y en qué sitio son utilizados estos materiales en la vida cotidiana

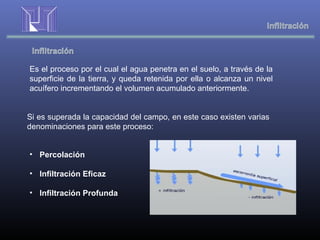

2. Es el proceso por el cual el agua penetra en el suelo, a través de la
superficie de la tierra, y queda retenida por ella o alcanza un nivel
acuífero incrementando el volumen acumulado anteriormente.
Si es superada la capacidad del campo, en este caso existen varias
denominaciones para este proceso:
• Percolación
• Infiltración Eficaz
• Infiltración Profunda
3. En la infiltración ocurren tres subprocesos:
• La entrada de agua al suelo.
• La retención de agua .
• El movimiento del agua a través del
suelo.
Infiltrómetros
Es un dispositivo que permite medir la capacidad de infiltración de los
suelos.
Existen dos tipos de infiltrómetros:
•Infiltrómetros de carga constante.
•Simuladores de lluvia.
4. Infiltrómetros de carga constante .
Permiten conocer la cantidad de agua
que penetra en el suelo en un área
cerrada a partir del agua que debe
agregarse a dicha área para mantener
un tirante constante, que
generalmente es de medio centímetro.
Simuladores de lluvia
Con el objeto de evitar en lo posible las
fallas de los infiltrómetros de carga
constante, se usan los infiltrómetros que
simulan la lluvia, aplicando el agua en
forma constante al suelo mediante
regaderas.
Æ = (1 / Ac) Vi Ai
Donde:
Æ = capacidad de infiltración media de la
cuenca (m/s)
Ac = área total de la cuenca (m2)
Vi = velocidad de infiltración obtenida con
el infiltrómetro (m/s)
Ai = área con características similares a las
del punto donde se midió Vi (m2)
5. HIETOGRAMA
Es un grafico que tiene la finalidad de
expresar la precipitación en función de
tiempo . En ordenadas puede figurar la
precipitación caída (mm) o bien la
intensidad de precipitación (mm/hora).
Para su elaboración , si se trata de un
hietograma mensual o anual, bastara
con representar datos diarios, en caso
que sea uno de días o horas de duración
necesitamos una banda de pluviografo.
6. HIDROGRAMA
Es un gráfico que muestra la variación en el tiempo de alguna
información hidrológica entre los cuales:
• Nivel de agua.
• Caudal.
• Carga de sedimentos.
Los hidrogramas son útiles, entre
otras cosas, para comparar los
tiempos de descarga y caudales pico
de varias corrientes o cuencas
hidrográficas.
•Hidrograma Unitario.
•Hidrograma Sintético.
7. ÍNDICE DE INFILTRACIÓN
El índice de infiltración o capacidad
media de infiltración es utilizado
para calcular el escurrimiento en
grandes áreas, donde sería difícil
aplicar la curva de capacidad de
infiltración. Este es equivalente a la
velocidad media de infiltración.
Así, si se conoce el hietograma y el
hidrograma de la tormenta, el
índice de la infiltración media, ø, es
la intensidad de lluvia sobre la cual,
el volumen de lluvia es igual al del
escurrimiento directo observado o
lluvia en exceso.

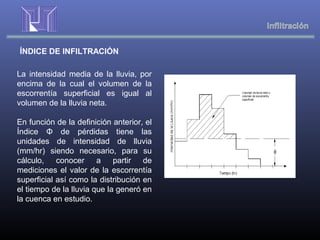

8. ÍNDICE DE INFILTRACIÓN
La intensidad media de la lluvia, por
encima de la cual el volumen de la
escorrentía superficial es igual al
volumen de la lluvia neta.
En función de la definición anterior, el
Índice Φ de pérdidas tiene las
unidades de intensidad de lluvia
(mm/hr) siendo necesario, para su
cálculo, conocer a partir de
mediciones el valor de la escorrentía
superficial así como la distribución en
el tiempo de la lluvia que la generó en
la cuenca en estudio.

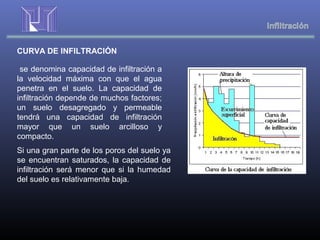

9. se denomina capacidad de infiltración a
la velocidad máxima con que el agua
penetra en el suelo. La capacidad de
infiltración depende de muchos factores;
un suelo desagregado y permeable
tendrá una capacidad de infiltración
mayor que un suelo arcilloso y
compacto.
Si una gran parte de los poros del suelo ya
se encuentran saturados, la capacidad de
infiltración será menor que si la humedad
del suelo es relativamente baja.
CURVA DE INFILTRACIÓN
10. MÉTODO DE HORTON
El modelo Horton, se permite simular la curva de capacidad de
infiltración del suelo. Es un modelo de tipo empíricas, que permiten
expresar la capacidad se infiltración como una función del tiempo, de
constantes empíricas y parámetros del suelo.
La expresión de Horton de tres parámetros es la siguiente:
-K.t
F=fc+( fo – fc ) .e
F: es la capacidad de infiltración en el tiempo t
Fo: es la capacidad de infiltración en el tiempo igual cero
Fc: es la capacidad de infiltración constante
K: parámetro del suelo que controla el decrecimiento de la capacidad de
infiltración.
Los parámetros fo y K, depende del contenido de agua inicial del suelo, así
como también de la tasa de aplicación.
