2. Infiltración
Hietograma
La infiltración es el proceso por el cual el agua en la
superficie de la tierra entra en el suelo.
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
En dicho proceso intervienen tres subprocesos:
• Entrada de agua al suelo
• Retención de agua en el suelo
• Movimiento del agua a través
del suelo

3. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
El infiltrómetro es un instrumento simple que se
utiliza para determinar la tasa de infiltración de agua
en el suelo.
La tasa de infiltración se
determina cono la cantidad de
agua por unidad de superficie y
unidad de tiempo, que penetra en
el suelo.

4. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
El hietograma es un gráfico que permite conocer la precipitación
de un lugar a través del tiempo de la tormenta.
Se traza una horizontal,en el
hietograma, por tanteos, de
modo que la porción del
hietograma
situada
por
encima de esta horizontal
represente la lámina de
escorrentía directa o La
ordenada de esta horizontal
es el índice Ø buscado.

5. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
El hidrograma es el gráfico que permite ver el comportamiento del
caudal acumulado durante la tormenta a través del tiempo de la
misma. El hidrograma esta vinculado al hietograma, no al revés.
Supongamos
que
el
área
sombreada
del
hidrograma
corresponde al volumen de
escorrentía directa. Dividiendo
dicho volumen entre el área de la
cuenca se obtiene la lámina de
escorrentía directa.

6. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
El índice de infiltración o capacidad media de infiltración es
utilizado para calcular el escurrimiento en grandes áreas, donde
sería difícil aplicar la curva de capacidad de infiltración. Este es
equivalente a la velocidad media de infiltración.
Si se conoce el hietograma y el
hidrograma de una tormenta, el
índice
de
la
infiltración
media, Ø, es la intensidad de lluvia
sobre la cual, el volumen de lluvia
es igual al del escurrimiento
directo observado o lluvia en
exceso.

7. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
Para obtener el índice Ø se procede por tanteos suponiendo
valores de él y deduciendo la lluvia en exceso del hietograma de la
tormenta. Cuando esta lluvia en exceso sea igual a la registrada por
el hidrograma, se conocerá el valor de Ø.

8. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias
Debido a los fenómenos de infiltración y percolación, el agua de
lluvia llega hasta el nivel del agua subterránea, pero no a un
ritmo constante. La tasa de infiltración disminuye a medida que
progresa la tormenta, debido a que se van llenando los espacios
capilares del suelo.
La tasa máxima a la cual puede penetrar agua a un suelo, en un
sitio en particular y con tasa de abastecimiento suficiente, se
llama capacidad de infiltraci6n (fp). Es máxima al comienzo de
una tormenta (fo) y se aproxima a una tasa mínima (fe) a medida
que el suelo se satura. El valor límite está controlado por la
permeabilidad del suelo.

9. Infiltración

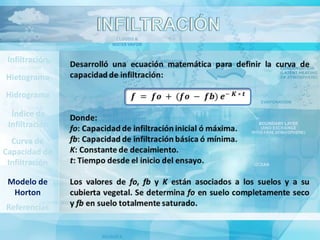

Horton encontró que las
curvas de infiltración se
aproximan a la forma:
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Por su parte Philip sugirió la ecuación:
Análogamente, la infiltración acumulada será:
Referencias
T: tiempo transcurrido desde el inicio de la lluvia
K: constante empírica
a, b: constantes empíricas

10. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias

11. Infiltración
Hietograma
Hidrograma
Índice de
Infiltración
Curva de
Capacidad de
Infiltración
Modelo de
Horton
Referencias

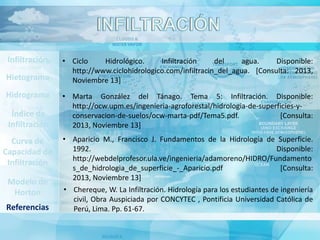

• Ciclo
