Este documento describe el proceso de infiltración del agua en el suelo. Define la infiltración como el proceso por el cual el agua penetra desde la superficie del terreno hacia el suelo. Explica que la infiltración satisface inicialmente la humedad del suelo cercano a la superficie y luego pasa a formar parte del agua subterránea. También describe métodos para medir la infiltración como los infiltrómetros y conceptos como la curva de capacidad de infiltración.

1. PROFESORA ALUMNA
Enid Moreno Barrios Edith
Infiltracion
PUERTO ORDAZ, JUNIO 2014

2. INFILTRACIÓNINFILTRACIÓN
 La infiltración es el proceso por el cual el agua penetra
desde la superficie del terreno hacia el suelo. En una
primera etapa satisface la deficiencia de humedad del
suelo en una zona cercana a la superficie, y
posteriormente superado cierto nivel de humedad, pasa
a formar parte del agua subterránea, saturando los
espacios vacíos. Superada por la capacidad de campo
del suelo, el agua desciende por la acción conjunta de
las fuerzas capilares y de la gravedad. Esta parte del
proceso recibe distintas denominaciones: percolación,
infiltración eficaz, infiltración profunda, etc.

3. SUBPROCESOSSUBPROCESOS
La infiltración es un proceso de gran importancia
económica, vista por el ingeniero como un proceso
de pérdida y por el agricultor como una ganancia.
El análisis de la infiltración en el ciclo hidrológico es
de importancia básica en la relación entre la
precipitación y el escurrimiento, a continuación se
introducen los conceptos que la definen, los factores
que la afectan, los métodos que se usan para
medirla y el cálculo de dicha componente.

4. INFILTRÓMETROSINFILTRÓMETROS
 Para realizar el ensayo de infiltración en el campo se
utiliza el infiltrómetro. Es un aparato sencillo, de uno o
dos tubos de chapa de diámetro fijo. Se clava en el
suelo a una profundidad variable, se le agrega una
cierta cantidad de agua y se observa el tiempo que
tarda en infiltrarse.
 Estos se usan en pequeñas áreas o cuencas
experimentales. Cuando hay gran variación en los
suelos o en la vegetación, el área se divide en
pequeñas áreas uniformes y en cada una de ellas se
realizan mediciones. Los infiltrómetros son de dos tipos:
tipo inundación y simuladores de lluvia.

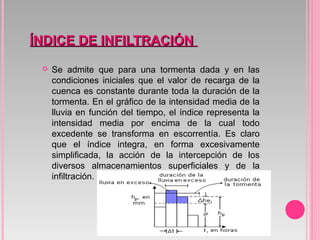

5. ÍNDICE DE INFILTRACIÓNÍNDICE DE INFILTRACIÓN
 Se admite que para una tormenta dada y en las
condiciones iniciales que el valor de recarga de la
cuenca es constante durante toda la duración de la
tormenta. En el gráfico de la intensidad media de la
lluvia en función del tiempo, el índice representa la
intensidad media por encima de la cual todo
excedente se transforma en escorrentía. Es claro
que el índice integra, en forma excesivamente
simplificada, la acción de la intercepción de los
diversos almacenamientos superficiales y de la
infiltración.

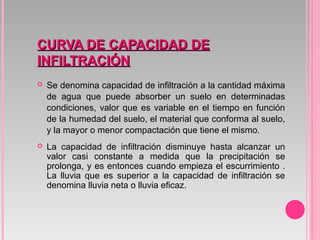

6. CURVA DE CAPACIDAD DECURVA DE CAPACIDAD DE
INFILTRACIÓNINFILTRACIÓN
 Se denomina capacidad de infiltración a la cantidad máxima
de agua que puede absorber un suelo en determinadas
condiciones, valor que es variable en el tiempo en función
de la humedad del suelo, el material que conforma al suelo,
y la mayor o menor compactación que tiene el mismo.
 La capacidad de infiltración disminuye hasta alcanzar un
valor casi constante a medida que la precipitación se
prolonga, y es entonces cuando empieza el escurrimiento .
La lluvia que es superior a la capacidad de infiltración se
denomina lluvia neta o lluvia eficaz.

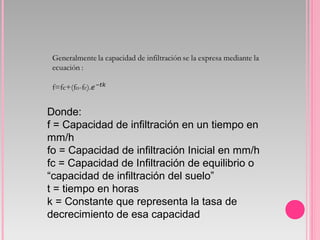

7. Donde:
f = Capacidad de infiltración en un tiempo en
mm/h
fo = Capacidad de infiltración Inicial en mm/h
fc = Capacidad de Infiltración de equilibrio o
“capacidad de infiltración del suelo”
t = tiempo en horas
k = Constante que representa la tasa de
decrecimiento de esa capacidad

8. Curva Capacidad de infiltración, f
La variación de la capacidad de infiltración se clasifica en dos
categorías:
a) Variaciones en áreas geográficas debidas a las condiciones
físicas del suelo.
b) Variaciones a través del tiempo en una superficie limitada:
1) Variaciones anuales debidas a la acción de los animales,
deforestación, etcétera.
2) Variaciones anuales debidas a diferencias de grado de humedad
del suelo, estado de desarrollo de la vegetación, temperatura,
etcétera.
3) Variaciones a lo largo de la misma precipitación

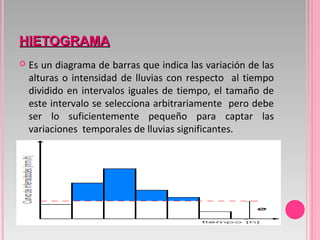

9. HIETOGRAMAHIETOGRAMA
 Es un diagrama de barras que indica las variación de las
alturas o intensidad de lluvias con respecto al tiempo
dividido en intervalos iguales de tiempo, el tamaño de
este intervalo se selecciona arbitrariamente pero debe
ser lo suficientemente pequeño para captar las
variaciones temporales de lluvias significantes.

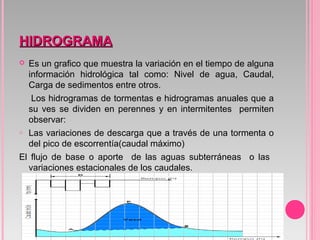

10. HIDROGRAMAHIDROGRAMA
 Es un grafico que muestra la variación en el tiempo de alguna
información hidrológica tal como: Nivel de agua, Caudal,
Carga de sedimentos entre otros.
Los hidrogramas de tormentas e hidrogramas anuales que a
su ves se dividen en perennes y en intermitentes permiten
observar:
o Las variaciones de descarga que a través de una tormenta o
del pico de escorrentía(caudal máximo)
El flujo de base o aporte de las aguas subterráneas o las
variaciones estacionales de los caudales.

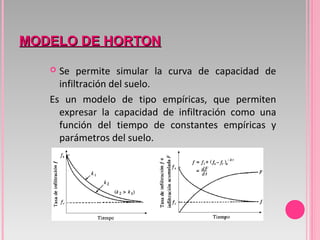

11. MODELO DE HORTONMODELO DE HORTON
 Se permite simular la curva de capacidad de
infiltración del suelo.
Es un modelo de tipo empíricas, que permiten
expresar la capacidad de infiltración como una
función del tiempo de constantes empíricas y
parámetros del suelo.

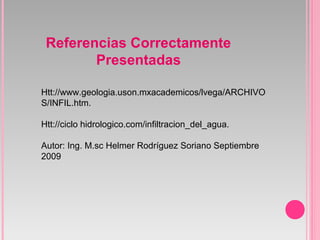

12. Referencias Correctamente
Presentadas
Htt://www.geologia.uson.mxacademicos/lvega/ARCHIVO
S/INFIL.htm.
Htt://ciclo hidrologico.com/infiltracion_del_agua.
Autor: Ing. M.sc Helmer Rodríguez Soriano Septiembre
2009
