1. “AÑO DE LA LUCHA CONTRA LA CORRUPCION E IMPUNIDAD”
UNIVERSIDAD CESAR VALLEJO
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
TRABAJO ESCALONADO N° 01:
POBLACION FUTURA, DOTACION, CAUDALES
DE DISEÑO, CALCULOS
HIDRAULICOS DE CAPTACION,
LINEA DE CONDUCCION,
OTROS METRADOS
ANALITICOS, PLANOS DE
OBRA
CURSO : INGENIERIA SANITARIA
CICLO : VII
SEMESTRE : 2019 - I
ALUMNO : Mily EspinozaPerez
CODIGO : 7001036061
DOCENTE : M.Sc.Ing°. José Luis Noriega Dávila
MOYOBAMBA – PERU

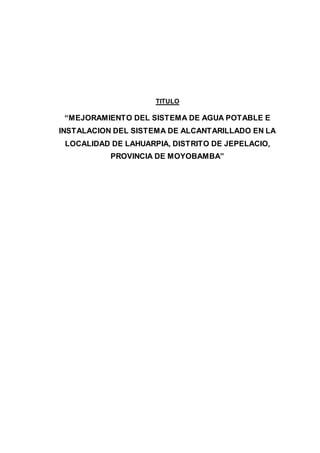

2. TITULO
“MEJORAMIENTO DEL SISTEMA DE AGUA POTABLE E
INSTALACION DEL SISTEMA DE ALCANTARILLADO EN LA
LOCALIDAD DE LAHUARPIA, DISTRITO DE JEPELACIO,
PROVINCIA DE MOYOBAMBA”

3. INTRODUCCION
Para desarrollar o ejecutar un proyecto se debe tener en cuenta varios aspectos que
anteceden a ello, como es el tema de preinversión, se genera la formulación y planificación
del proyecto en el cual se analiza las necesidades, problemática, diagnósticos, estudios y
beneficios. Es a partir de ello que se genera la ejecución del proyecto “MANTENIMIENTO
DEL SISTEMA DE AGUA POTABLE E INSTALACION DE ALCANTARILLADO EN LA
LOCALIDAD DE LAHUARPIA, DISTRITO DE JEPELACIO, PROVINCIA DE MOYOBAMBA”,
teniendo como primer caso el estudio de campo y recopilación de información, tanto social,
técnica y complementaria, además, la población de diseño y la demanda de agua.
Con esta información ya tomada en el determinado lugar se dará el desarrollo de las fuentes
de abastecimiento, seleccionando el tipo de fuente que abastecerá a dicho lugar como
tambien la estructura adecuada que esta debe tener para un buen funcionamiento. Se tendrá
en cuenta la cámara de captación, los tipos de captación, diseño hidráulico y
dimensionamiento como su diseño estructural.
Siguiendo a ello se diseñará las líneas de conducción de agua; perdida de carga, cámara
rompe presión su diseño hidráulico respectivo, las válvulas a emplear de acuerdo a la
necesidad y el proceso constructivo en obra.
En conclusión, con todo lo expuesto y temas ya desarrollados en las diferentes sesiones de
la primera unidad se logra tener el siguiente producto.

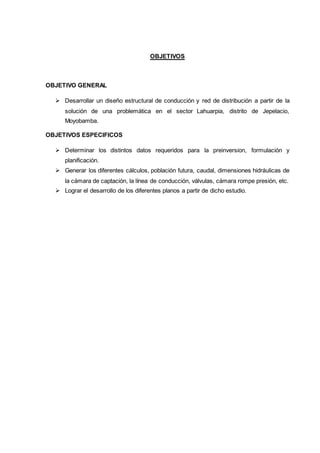

4. OBJETIVOS
OBJETIVO GENERAL
 Desarrollar un diseño estructural de conducción y red de distribución a partir de la
solución de una problemática en el sector Lahuarpia, distrito de Jepelacio,
Moyobamba.
OBJETIVOS ESPECIFICOS
 Determinar los distintos datos requeridos para la preinversion, formulación y
planificación.
 Generar los diferentes cálculos, población futura, caudal, dimensiones hidráulicas de
la cámara de captación, la línea de conducción, válvulas, cámara rompe presión, etc.
 Lograr el desarrollo de los diferentes planos a partir de dicho estudio.

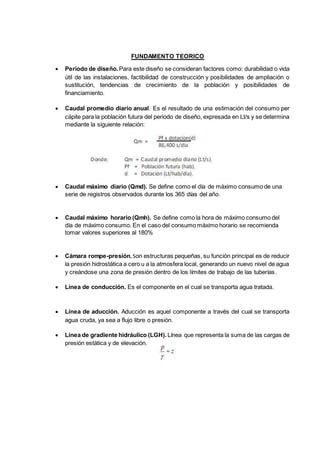

5. FUNDAMENTO TEORICO
 Periodo de diseño.Para este diseño se consideran factores como: durabilidad o vida
útil de las instalaciones, factibilidad de construcción y posibilidades de ampliación o
sustitución, tendencias de crecimiento de la población y posibilidades de
financiamiento.
 Caudal promedio diario anual. Es el resultado de una estimación del consumo per
cápite para la población futura del periodo de diseño, expresada en Lt/s y se determina
mediante la siguiente relación:
 Caudal máximo diario (Qmd). Se define como el día de máximo consumo de una
serie de registros observados durante los 365 días del año.
 Caudal máximo horario (Qmh). Se define como la hora de máximo consumo del
día de máximo consumo. En el caso del consumo máximo horario se recomienda
tomar valores superiores al 180%
 Cámara rompe-presión.Son estructuras pequeñas, su función principal es de reducir
la presión hidrostática a cero u a la atmosfera local, generando un nuevo nivel de agua
y creándose una zona de presión dentro de los límites de trabajo de las tuberías.
 Línea de conducción. Es el componente en el cual se transporta agua tratada.
 Línea de aducción. Aducción es aquel componente a través del cual se transporta
agua cruda, ya sea a flujo libre o presión.
 Línea de gradiente hidráulico (LGH). Línea que representa la suma de las cargas de
presión estática y de elevación.

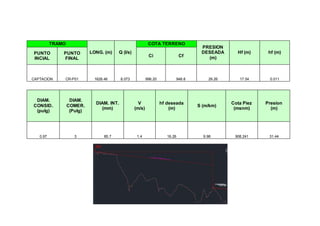

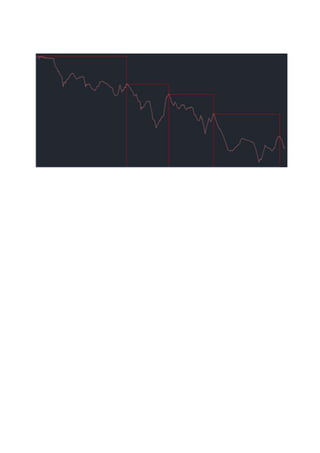

7. TRAMO
LONG. (m) Q (l/s)
COTA TERRENO
PRESION
DESEADA
(m)
Hf (m) hf (m)PUNTO
INCIAL
PUNTO
FINAL
Ci Cf
CAPTACION CR-P01 1628.46 8.073 996.20 948.8 29.26 17.54 0.011
DIAM.
CONSID.
(pulg)
DIAM.
COMER.
(Pulg)
DIAM. INT.
(mm)
V
(m/s)
hf deseada
(m)
S (m/km)
Cota Piez
(msnm)
Presion
(m)
0.97 3 85.7 1.4 16.26 9.98 908.241 31.44

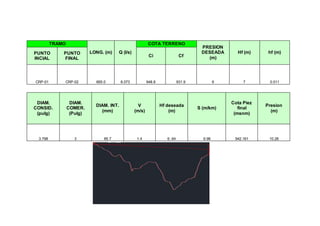

8. TRAMO
LONG. (m) Q (l/s)
COTA TERRENO
PRESION
DESEADA
(m)
Hf (m) hf (m)PUNTO
INCIAL
PUNTO
FINAL
Ci Cf
CRP-01 CRP-02 665.0 8.073 948.8 931.9 9 7 0.011
DIAM.
CONSID.
(pulg)
DIAM.
COMER.
(Pulg)
DIAM. INT.
(mm)
V
(m/s)
Hf deseada
(m)
S (m/km)
Cota Piez
final
(msnm)
Presion
(m)
3.798 3 85.7 1.4 6..64 9.98 942.161 10.26

9. TRAMO
LONG. (m) Q (l/s)
COTA TERRENO
PRESION
DESEADA
(m)
Hf (m) hf (m)PUNTO
INCIAL
PUNTO
FINAL
Ci Cf
CRP-02 CRP-03 776 8.07 931.9 898.45 25 9 0.011
DIAM.
CONSID.
(pulg)
DIAM.
COMER.
(Pulg)
DIAM. INT.
(mm)
V
(m/s)
Hf deseada
(m)
S (m/km)
Cota Piez
final
(msnm)
Presion
(m)
3.798 3 85.7 1.4 7.75 9.98 924.152 25.70

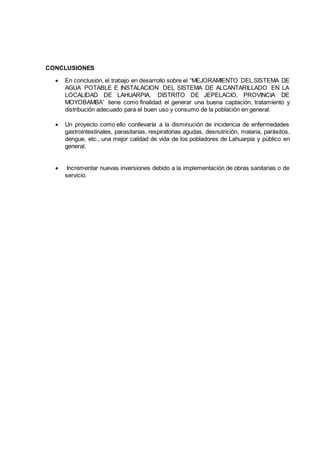

10. CONCLUSIONES
 En conclusión, el trabajo en desarrollo sobre el “MEJORAMIENTO DEL SISTEMA DE
AGUA POTABLE E INSTALACION DEL SISTEMA DE ALCANTARILLADO EN LA
LOCALIDAD DE LAHUARPIA, DISTRITO DE JEPELACIO, PROVINCIA DE
MOYOBAMBA” tiene como finalidad el generar una buena captación, tratamiento y
distribución adecuado para el buen uso y consumo de la población en general.
 Un proyecto como ello conllevaría a la disminución de incidencia de enfermedades
gastrointestinales, parasitarias, respiratorias agudas, desnutrición, malaria, parásitos,
dengue, etc., una mejor calidad de vida de los pobladores de Lahuarpia y público en
general.
 Incrementar nuevas inversiones debido a la implementación de obras sanitarias o de
servicio.

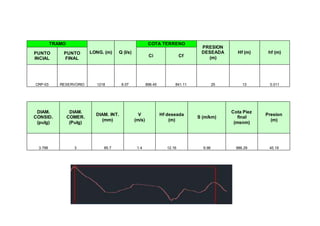

11. TRAMO
LONG. (m) Q (l/s)
COTA TERRENO
PRESION
DESEADA
(m)
Hf (m) hf (m)PUNTO
INCIAL
PUNTO
FINAL
Ci Cf
CRP-03 RESERVORIO 1218 8.07 898.45 841.11 25 13 0.011
DIAM.
CONSID.
(pulg)
DIAM.
COMER.
(Pulg)
DIAM. INT.
(mm)
V
(m/s)
Hf deseada
(m)
S (m/km)
Cota Piez
final
(msnm)
Presion
(m)
3.798 3 85.7 1.4 12.16 9.98 886.29 45.19

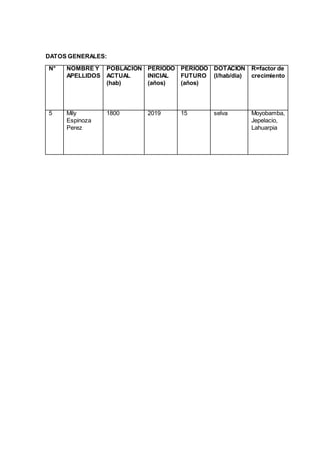

12. DATOS GENERALES:
N° NOMBRE Y
APELLIDOS
POBLACION
ACTUAL
(hab)
PERIODO
INICIAL
(años)
PERIODO
FUTURO
(años)
DOTACION
(l/hab/dia)
R=factor de
crecimiento
5 Mily
Espinoza
Perez
1800 2019 15 selva Moyobamba,
Jepelacio,
Lahuarpia
