Este documento resume los principales puntos cubiertos en 9 capítulos de la norma IEEE 1100. El capítulo 1 introduce el alcance, antecedentes y propósito de la norma. Los capítulos 2 y 6 definen términos técnicos y describen cómo realizar estudios e análisis eléctricos de sitios. Los capítulos 7 y 8 se enfocan en la especificación, selección e instalación de equipos y sistemas de energía, así como consideraciones de diseño y seguridad. Finalmente, el capítulo 9 cubre

1. Alumno:
Luis Encinoza C.I: 21.140.607
Republica Bolivariana de Venezuela
Universidad Fermín Toro
Cabudare Edo. Lata
Escuela de Telecomunicaciones

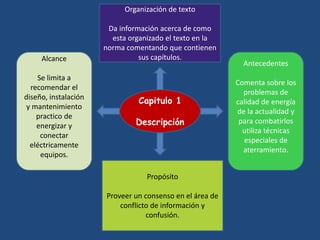

2. Capitulo 1
Descripción
Alcance
Se limita a
recomendar el
diseño, instalación
y mantenimiento
practico de
energizar y
conectar
eléctricamente
equipos.
Antecedentes
Comenta sobre los
problemas de
calidad de energía
de la actualidad y
para combatirlos
utiliza técnicas
especiales de
aterramiento.
Propósito
Proveer un consenso en el área de
conflicto de información y
confusión.
Organización de texto
Da información acerca de como
esta organizado el texto en la
norma comentando que contienen
sus capítulos.

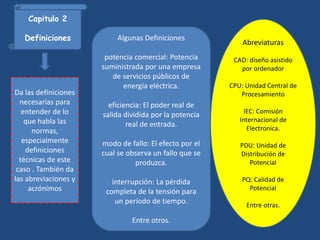

3. Capitulo 2
Definiciones
Da las definiciones
necesarias para
entender de lo
que habla las
normas,
especialmente
definiciones
técnicas de este
caso . También da
las abreviaciones y
acrónimos
Algunas Definiciones
potencia comercial: Potencia
suministrada por una empresa
de servicios públicos de
energía eléctrica.
eficiencia: El poder real de
salida dividida por la potencia
real de entrada.
modo de fallo: El efecto por el
cual se observa un fallo que se
produzca.
interrupción: La pérdida
completa de la tensión para
un período de tiempo.
Entre otros.
Abreviaturas
CAD: diseño asistido
por ordenador
CPU: Unidad Central de
Procesamiento
IEC: Comisión
Internacional de
Electronica.
PDU: Unidad de
Distribución de
Potencial
PQ: Calidad de
Potencial
Entre otras.

4. Capitulo 6
Estudio de sitios y análisis electico del lugar
Introducción
Comenta que los equipos
electrónicos son mas vulnerables a
perturbaciones en los sistemas de
potencial de corriente alterna y por
esto es que se debe hacer el análisis
eléctrico del lugar.
Objetivos
Algunos de los objetivos son:
1. Determinar la calidad del voltaje
ac.
2. Determinar las fuentes y el impacto
de las perturbaciones en los equipos
Coordinación de las partes
involucradas
En este punto nos comenta
acerca de las partes involucradas
en un sistema. Algunas de estas
partes son:
• Dueño o usuario del equipo
• Fabricante o proveedor de
equipos electrónicos
• Consultante independiente
• Electricista o contratista
eléctrico
• Compañía de servicios
eléctricos
Comenta acerca del rol de cada
una de estas partes y además
explica el análisis que se hace en
cada una de estas partes.

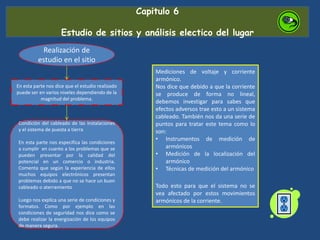

5. Capitulo 6
Estudio de sitios y análisis electico del lugar
Realización de
estudio en el sitio
En esta parte nos dice que el estudio realizado
puede ser en varios niveles dependiendo de la
magnitud del problema.
Condición del cableado de las instalaciones
y el sistema de puesta a tierra
En esta parte nos especifica las condiciones
a cumplir en cuanto a los problemas que se
pueden presentar por la calidad del
potencial en un comercio o industria.
Comenta que según la experiencia de ellos
muchos equipos electrónicos presentan
problemas debido a que no se hace un buen
cableado o aterramiento
Luego nos explica una serie de condiciones y
formatos. Como por ejemplo en las
condiciones de seguridad nos dice como se
debe realizar la energización de los equipos
de manera segura.
Mediciones de voltaje y corriente
armónico.
Nos dice que debido a que la corriente
se produce de forma no lineal,
debemos investigar para sabes que
efectos adversos trae esto a un sistema
cableado. También nos da una serie de
puntos para tratar este tema como lo
son:
• Instrumentos de medición de
armónicos
• Medición de la localización del
armónico
• Técnicas de medición del armónico
Todo esto para que el sistema no se
vea afectado por estos movimientos
armónicos de la corriente.

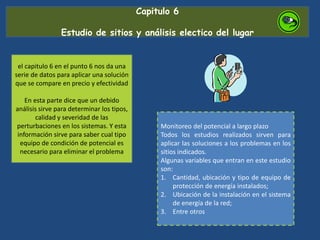

6. Capitulo 6
Estudio de sitios y análisis electico del lugar
el capitulo 6 en el punto 6 nos da una
serie de datos para aplicar una solución
que se compare en precio y efectividad
En esta parte dice que un debido
análisis sirve para determinar los tipos,
calidad y severidad de las
perturbaciones en los sistemas. Y esta
información sirve para saber cual tipo
equipo de condición de potencial es
necesario para eliminar el problema
Monitoreo del potencial a largo plazo
Todos los estudios realizados sirven para
aplicar las soluciones a los problemas en los
sitios indicados.
Algunas variables que entran en este estudio
son:
1. Cantidad, ubicación y tipo de equipo de
protección de energía instalados;
2. Ubicación de la instalación en el sistema
de energía de la red;
3. Entre otros

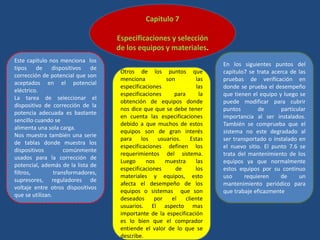

7. Capitulo 7
Especificaciones y selección
de los equipos y materiales.
Este capitulo nos menciona los
tipos de dispositivos de
corrección de potencial que son
aceptados en el potencial
eléctrico.
La tarea de seleccionar el
dispositivo de corrección de la
potencia adecuada es bastante
sencillo cuando se
alimenta una sola carga.
Nos muestra también una serie
de tablas donde muestra los
dispositivos comúnmente
usados para la corrección de
potencial, además de la lista de
filtros, transformadores,
supresores, reguladores de
voltaje entre otros dispositivos
que se utilizan.
En los siguientes puntos del
capitulo7 se trata acerca de las
pruebas de verificación en
donde se prueba el desempeño
que tienen el equipo y luego se
puede modificar para cubrir
puntos de particular
importancia al ser instalados.
También se comprueba que el
sistema no este degradado al
ser transportado o instalado en
el nuevo sitio. El punto 7.6 se
trata del mantenimiento de los
equipos ya que normalmente
estos equipos por su continuo
uso requieren de un
mantenimiento periódico para
que trabaje eficazmente
Otros de los puntos que
menciona son las
especificaciones las
especificaciones para la
obtención de equipos donde
nos dice que que se debe tener
en cuenta las especificaciones
debido a que muchos de estos
equipos son de gran interés
para los usuarios. Estas
especificaciones definen los
requerimientos del sistema.
Luego nos muestra las
especificaciones de los
materiales y equipos, esto
afecta el desempeño de los
equipos o sistemas que son
deseados por el cliente
usuarios. El aspecto mas
importante de la especificación
es lo bien que el comprador
entiende el valor de lo que se
describe.

8. Capitulo 8
Recomendaciones de la practica diseño/instalación
Nos comenta en la actualidad se debe
proporcionar sistemas de energía
confiable, puesta a tierra y protección
eléctrica para los dispositivos. Esto
debido a que mas equipos electrónicos
son interconectados vía metálica con
cables lo que requiere diseños
especiales y consideraciones para su
instalación
También nos comenta de la seguridad que se debe tener
en cuanto a la instalación y diseño, las normas que se
tienen en los cuartos de equipos de cables y aterramiento
que son la NFPA 75-1999 y la UL 1950-1998.
Luego da la consideraciones para seleccionar los sistemas
de potencial eléctrico donde nos dice que dependen la
distribución especifica de sistemas diseñados e instalados
para cumplir con los requisitos de potencial y toma de
tierra. Comenta sobre la selección de voltaje, la disposición
del sistema, los tipos de sistemas de potencial, etc.
Nos menciona de las consideraciones al
seleccionar y instalar equipos donde dice
que dependen de la fiabilidad del sistema
de distribución eléctrica que sirve el equipo
de carga electrónica. Luego nos presenta
las consideraciones de aterramiento y dice
que son necesarias para la seguridad de la
operación de los equipos y desempeño.
Esta práctica recomendada es para todo el
diseño y la instalación de puesta a tierra
sea compatible con todos los códigos y
normas aplicables. Nos comenta sobre el
diseño del sistema de electrodos, el
sistema de puesta tierra en si donde nos
especifica como se debe hacer y que este
es necesario para la seguridad, además de
los equipos, del personal que trabaja en la
zona.

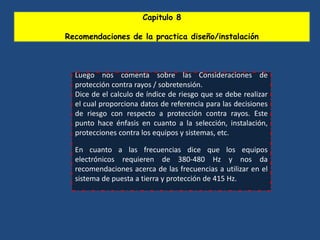

9. Capitulo 8
Recomendaciones de la practica diseño/instalación
Luego nos comenta sobre las Consideraciones de
protección contra rayos / sobretensión.
Dice de el calculo de índice de riesgo que se debe realizar
el cual proporciona datos de referencia para las decisiones
de riesgo con respecto a protección contra rayos. Este
punto hace énfasis en cuanto a la selección, instalación,
protecciones contra los equipos y sistemas, etc.
En cuanto a las frecuencias dice que los equipos
electrónicos requieren de 380-480 Hz y nos da
recomendaciones acerca de las frecuencias a utilizar en el
sistema de puesta a tierra y protección de 415 Hz.

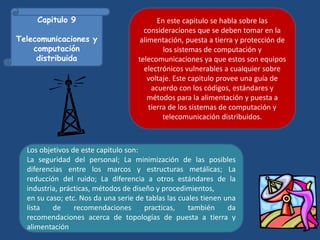

10. Capitulo 9
Telecomunicaciones y
computación
distribuida
En este capitulo se habla sobre las
consideraciones que se deben tomar en la
alimentación, puesta a tierra y protección de
los sistemas de computación y
telecomunicaciones ya que estos son equipos
electrónicos vulnerables a cualquier sobre
voltaje. Este capitulo provee una guía de
acuerdo con los códigos, estándares y
métodos para la alimentación y puesta a
tierra de los sistemas de computación y
telecomunicación distribuidos.
Los objetivos de este capitulo son:
La seguridad del personal; La minimización de las posibles
diferencias entre los marcos y estructuras metálicas; La
reducción del ruido; La diferencia a otros estándares de la
industria, prácticas, métodos de diseño y procedimientos,
en su caso; etc. Nos da una serie de tablas las cuales tienen una
lista de recomendaciones practicas, también da
recomendaciones acerca de topologías de puesta a tierra y
alimentación

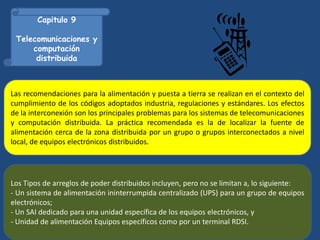

11. Capitulo 9
Telecomunicaciones y
computación
distribuida
Las recomendaciones para la alimentación y puesta a tierra se realizan en el contexto del
cumplimiento de los códigos adoptados industria, regulaciones y estándares. Los efectos
de la interconexión son los principales problemas para los sistemas de telecomunicaciones
y computación distribuida. La práctica recomendada es la de localizar la fuente de
alimentación cerca de la zona distribuida por un grupo o grupos interconectados a nivel
local, de equipos electrónicos distribuidos.
Los Tipos de arreglos de poder distribuidos incluyen, pero no se limitan a, lo siguiente:
- Un sistema de alimentación ininterrumpida centralizado (UPS) para un grupo de equipos
electrónicos;
- Un SAI dedicado para una unidad específica de los equipos electrónicos, y
- Unidad de alimentación Equipos específicos como por un terminal RDSI.

12. Conclusión
En este trabajo sobre la norma IEEE 1100 del libro esmeralda, en el cual se hicieron
énfasis solo en los capítulos 1,2,6,7,8,9 se puede concluir que, estos capítulos tratan
acerca de las practicas de diseño, instalación y mantenimiento de sistemas en los
cuales hay problemas de calidad de potencial. Es por esto que en dichos capítulos se
habla sobre los sistemas de puesta tierra que se pueden implementar para que los
equipos conectados a estos sistemas estén seguros de perturbaciones que se
puedan presentar.
Y según lo entendido este trabajo espera proveer la información necesaria para que
las empresas adopten sistemas de alimentación y puesta a tierra con los cuales los
equipos y personas que están trabajando en esas áreas puedan estar seguros, de
cualquier sobre voltaje que se pueda presentar,
