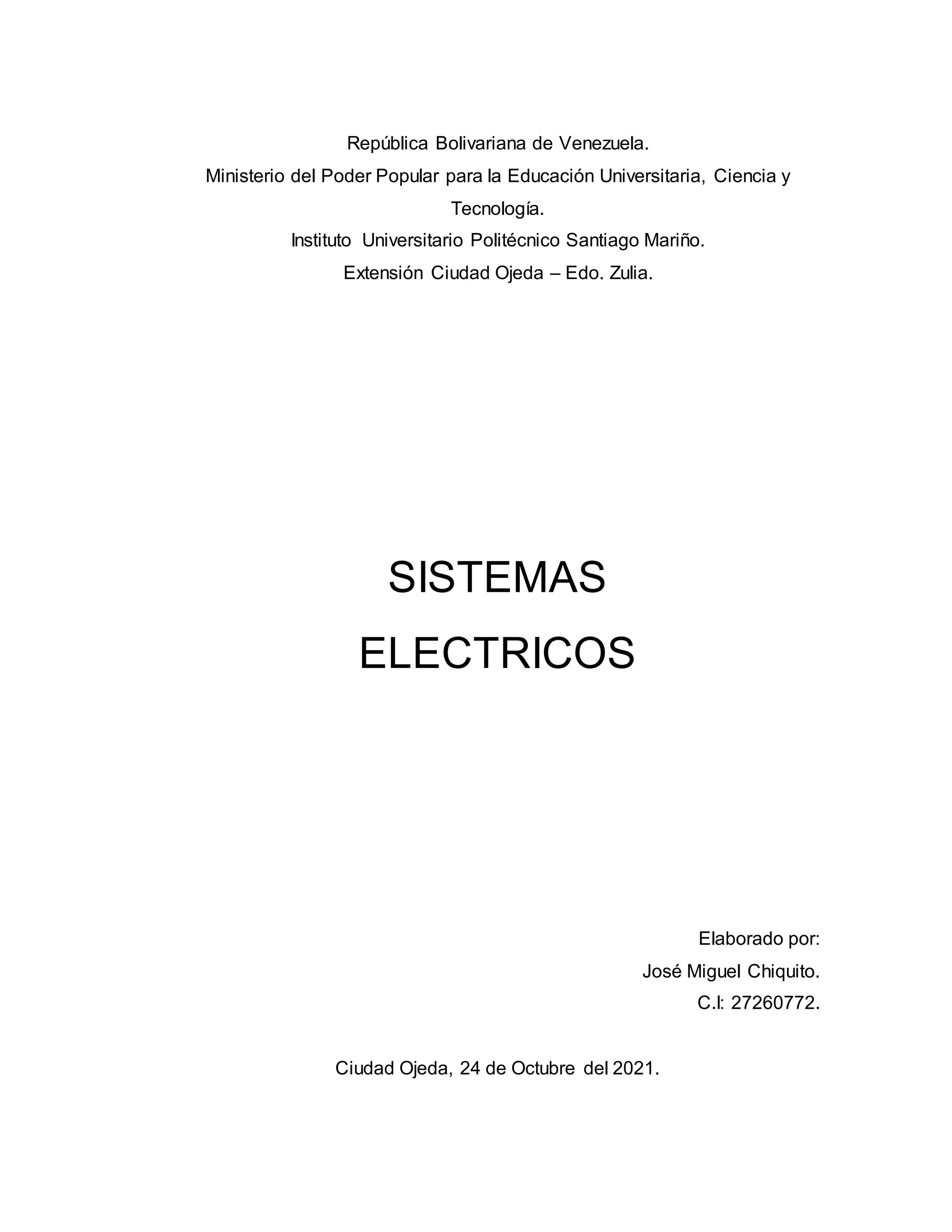

1. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación Universitaria, Ciencia y
Tecnología.
Instituto Universitario Politécnico Santiago Mariño.
Extensión Ciudad Ojeda – Edo. Zulia.
SISTEMAS
ELECTRICOS
Elaborado por:
José Miguel Chiquito.
C.I: 27260772.
Ciudad Ojeda, 24 de Octubre del 2021.

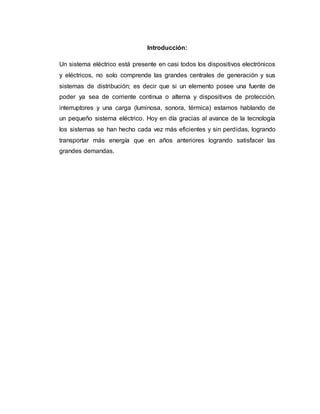

2. Introducción:
Un sistema eléctrico está presente en casi todos los dispositivos electrónicos
y eléctricos, no solo comprende las grandes centrales de generación y sus
sistemas de distribución; es decir que si un elemento posee una fuente de
poder ya sea de corriente continua o alterna y dispositivos de protección,
interruptores y una carga (luminosa, sonora, térmica) estamos hablando de
un pequeño sistema eléctrico. Hoy en día gracias al avance de la tecnología
los sistemas se han hecho cada vez más eficientes y sin perdidas, logrando
transportar más energía que en años anteriores logrando satisfacer las
grandes demandas.

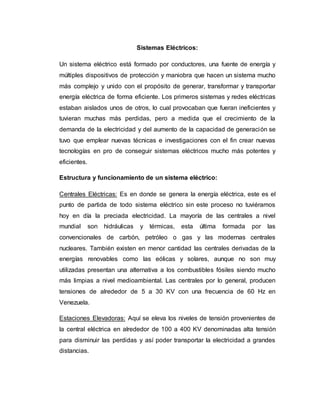

3. Sistemas Eléctricos:
Un sistema eléctrico está formado por conductores, una fuente de energía y
múltiples dispositivos de protección y maniobra que hacen un sistema mucho
más complejo y unido con el propósito de generar, transformar y transportar
energía eléctrica de forma eficiente. Los primeros sistemas y redes eléctricas
estaban aislados unos de otros, lo cual provocaban que fueran ineficientes y
tuvieran muchas más perdidas, pero a medida que el crecimiento de la
demanda de la electricidad y del aumento de la capacidad de generación se
tuvo que emplear nuevas técnicas e investigaciones con el fin crear nuevas
tecnologías en pro de conseguir sistemas eléctricos mucho más potentes y
eficientes.
Estructura y funcionamiento de un sistema eléctrico:
Centrales Eléctricas: Es en donde se genera la energía eléctrica, este es el
punto de partida de todo sistema eléctrico sin este proceso no tuviéramos
hoy en día la preciada electricidad. La mayoría de las centrales a nivel
mundial son hidráulicas y térmicas, esta última formada por las
convencionales de carbón, petróleo o gas y las modernas centrales
nucleares. También existen en menor cantidad las centrales derivadas de la
energías renovables como las eólicas y solares, aunque no son muy
utilizadas presentan una alternativa a los combustibles fósiles siendo mucho
más limpias a nivel medioambiental. Las centrales por lo general, producen
tensiones de alrededor de 5 a 30 KV con una frecuencia de 60 Hz en
Venezuela.
Estaciones Elevadoras: Aquí se eleva los niveles de tensión provenientes de
la central eléctrica en alrededor de 100 a 400 KV denominadas alta tensión
para disminuir las perdidas y así poder transportar la electricidad a grandes
distancias.

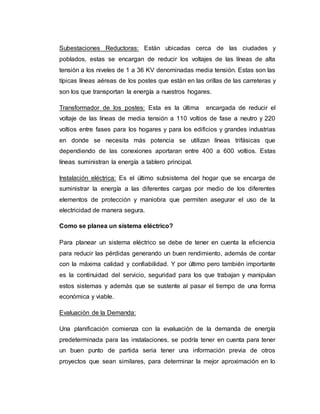

4. Subestaciones Reductoras: Están ubicadas cerca de las ciudades y
poblados, estas se encargan de reducir los voltajes de las líneas de alta
tensión a los niveles de 1 a 36 KV denominadas media tensión. Estas son las
típicas líneas aéreas de los postes que están en las orillas de las carreteras y
son los que transportan la energía a nuestros hogares.
Transformador de los postes: Esta es la última encargada de reducir el
voltaje de las líneas de media tensión a 110 voltios de fase a neutro y 220
voltios entre fases para los hogares y para los edificios y grandes industrias
en donde se necesita más potencia se utilizan líneas trifásicas que
dependiendo de las conexiones aportaran entre 400 a 600 voltios. Estas
líneas suministran la energía a tablero principal.
Instalación eléctrica: Es el último subsistema del hogar que se encarga de
suministrar la energía a las diferentes cargas por medio de los diferentes
elementos de protección y maniobra que permiten asegurar el uso de la
electricidad de manera segura.
Como se planea un sistema eléctrico?
Para planear un sistema eléctrico se debe de tener en cuenta la eficiencia
para reducir las pérdidas generando un buen rendimiento, además de contar
con la máxima calidad y confiabilidad. Y por último pero también importante
es la continuidad del servicio, seguridad para los que trabajan y manipulan
estos sistemas y además que se sustente al pasar el tiempo de una forma
económica y viable.
Evaluación de la Demanda:
Una planificación comienza con la evaluación de la demanda de energía
predeterminada para las instalaciones, se podría tener en cuenta para tener
un buen punto de partida seria tener una información previa de otros
proyectos que sean similares, para determinar la mejor aproximación en lo

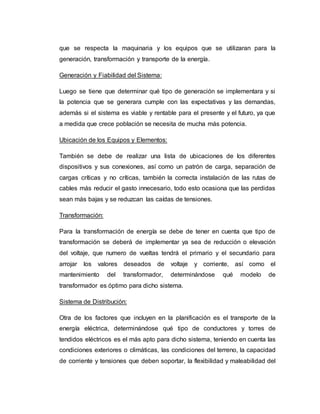

5. que se respecta la maquinaria y los equipos que se utilizaran para la
generación, transformación y transporte de la energía.
Generación y Fiabilidad del Sistema:
Luego se tiene que determinar qué tipo de generación se implementara y si
la potencia que se generara cumple con las expectativas y las demandas,
además si el sistema es viable y rentable para el presente y el futuro, ya que
a medida que crece población se necesita de mucha más potencia.
Ubicación de los Equipos y Elementos:
También se debe de realizar una lista de ubicaciones de los diferentes
dispositivos y sus conexiones, así como un patrón de carga, separación de
cargas críticas y no críticas, también la correcta instalación de las rutas de
cables más reducir el gasto innecesario, todo esto ocasiona que las perdidas
sean más bajas y se reduzcan las caídas de tensiones.
Transformación:
Para la transformación de energía se debe de tener en cuenta que tipo de
transformación se deberá de implementar ya sea de reducción o elevación
del voltaje, que numero de vueltas tendrá el primario y el secundario para
arrojar los valores deseados de voltaje y corriente, así como el
mantenimiento del transformador, determinándose qué modelo de
transformador es óptimo para dicho sistema.
Sistema de Distribución:
Otra de los factores que incluyen en la planificación es el transporte de la
energía eléctrica, determinándose qué tipo de conductores y torres de
tendidos eléctricos es el más apto para dicho sistema, teniendo en cuenta las
condiciones exteriores o climáticas, las condiciones del terreno, la capacidad
de corriente y tensiones que deben soportar, la flexibilidad y maleabilidad del

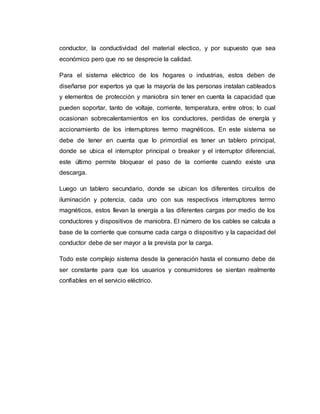

6. conductor, la conductividad del material electico, y por supuesto que sea
económico pero que no se desprecie la calidad.
Para el sistema eléctrico de los hogares o industrias, estos deben de
diseñarse por expertos ya que la mayoría de las personas instalan cableados
y elementos de protección y maniobra sin tener en cuenta la capacidad que
pueden soportar, tanto de voltaje, corriente, temperatura, entre otros; lo cual
ocasionan sobrecalentamientos en los conductores, perdidas de energía y
accionamiento de los interruptores termo magnéticos. En este sistema se
debe de tener en cuenta que lo primordial es tener un tablero principal,
donde se ubica el interruptor principal o breaker y el interruptor diferencial,
este último permite bloquear el paso de la corriente cuando existe una
descarga.
Luego un tablero secundario, donde se ubican los diferentes circuitos de
iluminación y potencia, cada uno con sus respectivos interruptores termo
magnéticos, estos llevan la energía a las diferentes cargas por medio de los
conductores y dispositivos de maniobra. El número de los cables se calcula a
base de la corriente que consume cada carga o dispositivo y la capacidad del
conductor debe de ser mayor a la prevista por la carga.
Todo este complejo sistema desde la generación hasta el consumo debe de
ser constante para que los usuarios y consumidores se sientan realmente
confiables en el servicio eléctrico.

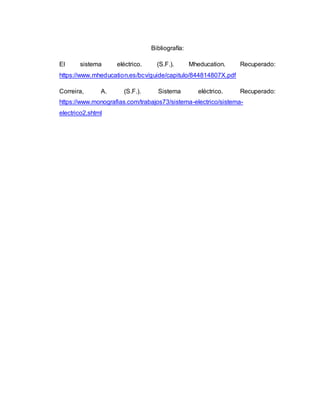

7. Bibliografía:
El sistema eléctrico. (S.F.). Mheducation. Recuperado:
https://www.mheducation.es/bcv/guide/capitulo/844814807X.pdf
Correira, A. (S.F.). Sistema eléctrico. Recuperado:
https://www.monografias.com/trabajos73/sistema-electrico/sistema-
electrico2.shtml
