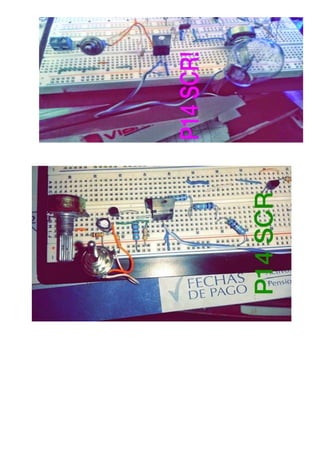

SCR
1. Prácticas Control. María Mora 11-11.
Informe Práctica 14A.
-Describir el funcionamiento del SCR.
Conclusiones:
La práctica del funcionamiento del SCR, dejo las siguientes
conclusiones.
-En el segundo circuito al regular el potenciómetro el tiempo de
encendido de la lámpara tiene una duración diferente
dependiendo de su regulación.
-El transistor y el condensador hacen que la entrada de corriente
a la puerta del SCR se lenta, por esto pasa la regulación de
tiempo del encendido de la lámpara.
-Aprendí los usos del SCR y sus características.
-El uso del SCR tiene ventajas como manejar grandes potencias y
soportan tensiones directas en inversas.

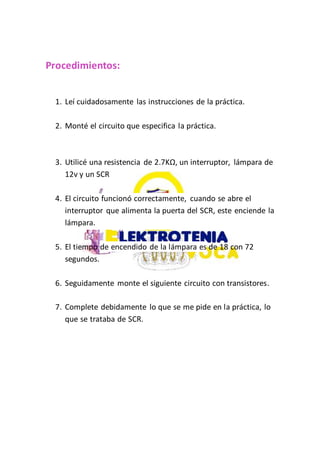

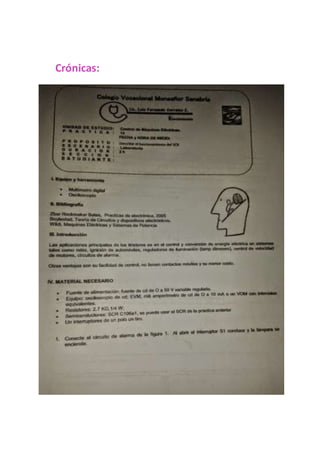

2. Procedimientos:
1. Leí cuidadosamente las instrucciones de la práctica.
2. Monté el circuito que especifica la práctica.
3. Utilicé una resistencia de 2.7KΩ, un interruptor, lámpara de
12v y un SCR
4. El circuito funcionó correctamente, cuando se abre el
interruptor que alimenta la puerta del SCR, este enciende la
lámpara.
5. El tiempo de encendido de la lámpara es de 18 con 72
segundos.
6. Seguidamente monte el siguiente circuito con transistores.
7. Complete debidamente lo que se me pide en la práctica, lo
que se trataba de SCR.
