El informe describe un circuito montado con dos pulsadores de marcha y dos pulsadores de paro para activar o desactivar un contactor. Se instalaron luces de señalización de diferentes colores - rojo para paro por protección térmica, amarillo para paro de pulsador, y verde para marcha del contactor. El montaje incluye dos pulsadores para alimentar la bobina del contactor y cambiar sus contactos, y dos pulsadores para desalimentar la bobina y parar el contactor.

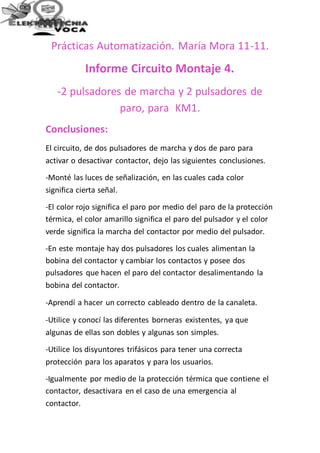

1. Prácticas Automatización. María Mora 11-11.
Informe Circuito Montaje 4.
-2 pulsadores de marcha y 2 pulsadores de
paro, para KM1.
Conclusiones:
El circuito, de dos pulsadores de marcha y dos de paro para
activar o desactivar contactor, dejo las siguientes conclusiones.
-Monté las luces de señalización, en las cuales cada color
significa cierta señal.
-El color rojo significa el paro por medio del paro de la protección
térmica, el color amarillo significa el paro del pulsador y el color
verde significa la marcha del contactor por medio del pulsador.
-En este montaje hay dos pulsadores los cuales alimentan la
bobina del contactor y cambiar los contactos y posee dos
pulsadores que hacen el paro del contactor desalimentando la
bobina del contactor.
-Aprendí a hacer un correcto cableado dentro de la canaleta.
-Utilice y conocí las diferentes borneras existentes, ya que
algunas de ellas son dobles y algunas son simples.
-Utilice los disyuntores trifásicos para tener una correcta
protección para los aparatos y para los usuarios.
-Igualmente por medio de la protección térmica que contiene el
contactor, desactivara en el caso de una emergencia al
contactor.

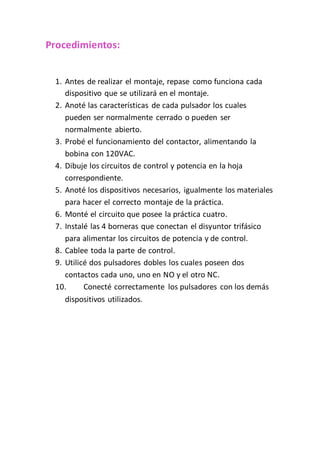

2. Procedimientos:
1. Antes de realizar el montaje, repase como funciona cada
dispositivo que se utilizará en el montaje.
2. Anoté las características de cada pulsador los cuales
pueden ser normalmente cerrado o pueden ser
normalmente abierto.
3. Probé el funcionamiento del contactor, alimentando la
bobina con 120VAC.
4. Dibuje los circuitos de control y potencia en la hoja
correspondiente.
5. Anoté los dispositivos necesarios, igualmente los materiales
para hacer el correcto montaje de la práctica.

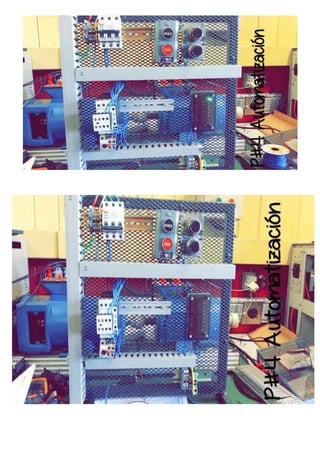

6. Monté el circuito que posee la práctica cuatro.
7. Instalé las 4 borneras que conectan el disyuntor trifásico
para alimentar los circuitos de potencia y de control.
8. Cablee toda la parte de control.
9. Utilicé dos pulsadores dobles los cuales poseen dos
contactos cada uno, uno en NO y el otro NC.
10. Conecté correctamente los pulsadores con los demás
dispositivos utilizados.

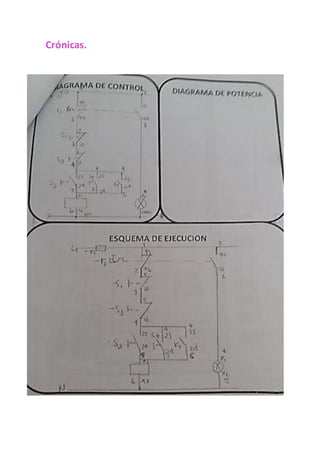

3. Crónicas.
