Facultad de Ciencias
Físicas y Matemáticas
Ing. Lucia Chaman Cabrera
IngenieríaElectrónica.
 Figueroa Santa Cruz Manuel.
2015 - I
Proyecto Final
Matriz Led de 64 x 16

2. 2

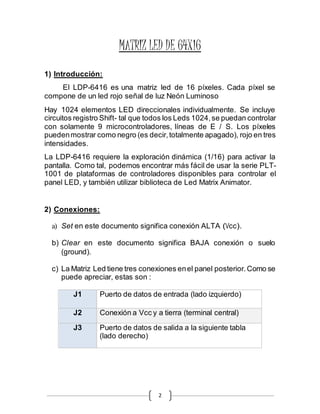

MATRIZ LED DE 64X16
1) Introducción:
El LDP-6416 es una matriz led de 16 píxeles. Cada píxel se
compone de un led rojo señal de luz Neón Luminoso
Hay 1024 elementos LED direccionales individualmente. Se incluye
circuitos registro Shift- tal que todos los Leds 1024,se puedan controlar
con solamente 9 microcontroladores, líneas de E / S. Los píxeles
puedenmostrar como negro (es decir,totalmente apagado), rojo en tres
intensidades.
La LDP-6416 requiere la exploración dinámica (1/16) para activar la
pantalla. Como tal, podemos encontrar más fácil de usar la serie PLT-
1001 de plataformas de controladores disponibles para controlar el
panel LED, y también utilizar biblioteca de Led Matrix Animator.
2) Conexiones:
a) Set en este documento significa conexión ALTA (Vcc).
b) Clear en este documento significa BAJA conexión o suelo
(ground).
c) La Matriz Led tiene tres conexiones enel panel posterior.Como se
puede apreciar, estas son :
J1 Puerto de datos de entrada (lado izquierdo)
J2 Conexión a Vcc y a tierra (terminal central)
J3 Puerto de datos de salida a la siguiente tabla
(lado derecho)

3. 3

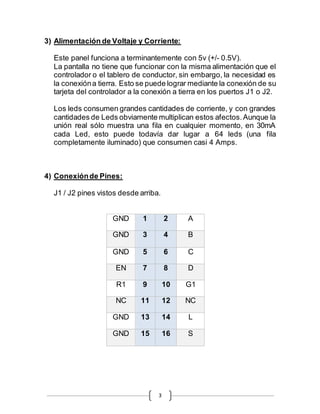

3) Alimentación de Voltaje y Corriente:
Este panel funciona a terminantemente con 5v (+/- 0.5V).
La pantalla no tiene que funcionar con la misma alimentación que el
controlador o el tablero de conductor, sin embargo, la necesidad es
la conexióna tierra. Esto se puede lograr mediante la conexión de su
tarjeta del controlador a la conexión a tierra en los puertos J1 o J2.
Los leds consumen grandes cantidades de corriente, y con grandes
cantidades de Leds obviamente multiplican estos afectos.Aunque la
unión real sólo muestra una fila en cualquier momento, en 30mA
cada Led, esto puede todavía dar lugar a 64 leds (una fila
completamente iluminado) que consumen casi 4 Amps.
4) Conexiónde Pines:
J1 / J2 pines vistos desde arriba.
GND 1 2 A
GND 3 4 B
GND 5 6 C
EN 7 8 D
R1 9 10 G1
NC 11 12 NC
GND 13 14 L
GND 15 16 S

4. 4

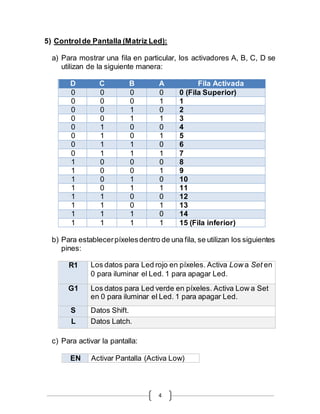

5) Controlde Pantalla (Matriz Led):
a) Para mostrar una fila en particular, los activadores A, B, C, D se
utilizan de la siguiente manera:
D C B A Fila Activada
0 0 0 0 0 (Fila Superior)
0 0 0 1 1
0 0 1 0 2
0 0 1 1 3
0 1 0 0 4
0 1 0 1 5
0 1 1 0 6
0 1 1 1 7
1 0 0 0 8
1 0 0 1 9
1 0 1 0 10
1 0 1 1 11
1 1 0 0 12
1 1 0 1 13
1 1 1 0 14
1 1 1 1 15 (Fila inferior)
b) Para establecerpíxelesdentro de una fila, se utilizan los siguientes
pines:
R1 Los datos para Led rojo en píxeles. Activa Low a Set en
0 para iluminar el Led. 1 para apagar Led.
G1 Los datos para Led verde en píxeles. Activa Low a Set
en 0 para iluminar el Led. 1 para apagar Led.
S Datos Shift.
L Datos Latch.
c) Para activar la pantalla:
EN Activar Pantalla (Activa Low)

5. 5

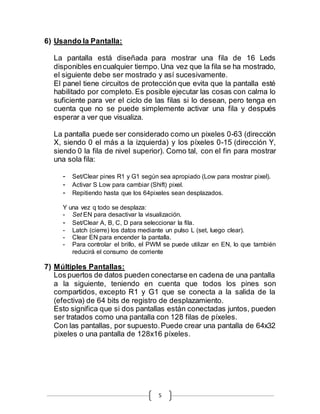

6) Usando la Pantalla:
La pantalla está diseñada para mostrar una fila de 16 Leds
disponibles encualquier tiempo.Una vez que la fila se ha mostrado,
el siguiente debe ser mostrado y así sucesivamente.
El panel tiene circuitos de protección que evita que la pantalla esté
habilitado por completo. Es posible ejecutar las cosas con calma lo
suficiente para ver el ciclo de las filas si lo desean, pero tenga en
cuenta que no se puede simplemente activar una fila y después
esperar a ver que visualiza.
La pantalla puede ser considerado como un pixeles 0-63 (dirección
X, siendo 0 el más a la izquierda) y los píxeles 0-15 (dirección Y,
siendo 0 la fila de nivel superior). Como tal, con el fin para mostrar
una sola fila:
- Set/Clear pines R1 y G1 según sea apropiado (Low para mostrar pixel).
- Activar S Low para cambiar (Shift) pixel.
- Repitiendo hasta que los 64pixeles sean desplazados.
Y una vez q todo se desplaza:
- Set EN para desactivar la visualización.
- Set/Clear A, B, C, D para seleccionar la fila.
- Latch (cierre) los datos mediante un pulso L (set, luego clear).
- Clear EN para encender la pantalla.
- Para controlar el brillo, el PWM se puede utilizar en EN, lo que también
reducirá el consumo de corriente
7) Múltiples Pantallas:
Los puertos de datos pueden conectarse en cadena de una pantalla
a la siguiente, teniendo en cuenta que todos los pines son
compartidos, excepto R1 y G1 que se conecta a la salida de la
(efectiva) de 64 bits de registro de desplazamiento.
Esto significa que si dos pantallas están conectadas juntos, pueden
ser tratados como una pantalla con 128 filas de píxeles.
Con las pantallas, por supuesto.Puede crear una pantalla de 64x32
pixeles o una pantalla de 128x16 píxeles.

6. 6

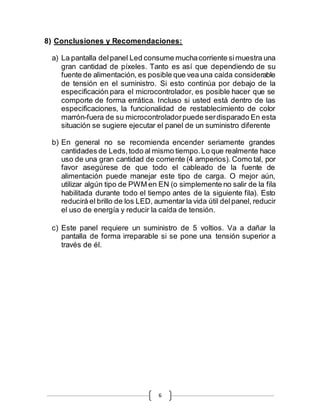

8) Conclusiones y Recomendaciones:
a) La pantalla delpanel Led consume muchacorriente simuestra una
gran cantidad de píxeles. Tanto es así que dependiendo de su
fuente de alimentación, es posible que vea una caída considerable
de tensión en el suministro. Si esto continúa por debajo de la
especificación para el microcontrolador, es posible hacer que se
comporte de forma errática. Incluso si usted está dentro de las
especificaciones, la funcionalidad de restablecimiento de color
marrón-fuera de su microcontroladorpuede serdisparado En esta
situación se sugiere ejecutar el panel de un suministro diferente
b) En general no se recomienda encender seriamente grandes
cantidades de Leds,todo al mismo tiempo.Lo que realmente hace
uso de una gran cantidad de corriente (4 amperios). Como tal, por
favor asegúrese de que todo el cableado de la fuente de
alimentación puede manejar este tipo de carga. O mejor aún,
utilizar algún tipo de PWM en EN (o simplemente no salir de la fila
habilitada durante todo el tiempo antes de la siguiente fila). Esto
reducirá el brillo de los LED, aumentar la vida útil delpanel, reducir
el uso de energía y reducir la caída de tensión.
c) Este panel requiere un suministro de 5 voltios. Va a dañar la
pantalla de forma irreparable si se pone una tensión superior a
través de él.

7. 7

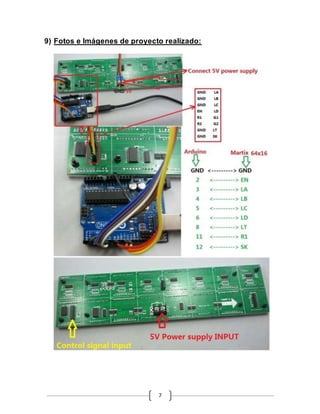

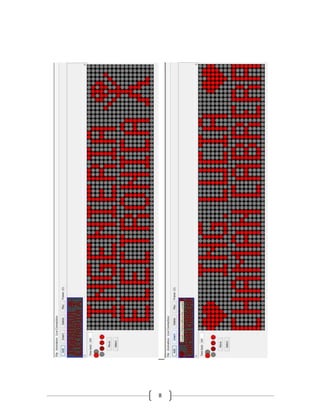

9) Fotos e Imágenes de proyecto realizado:
