Este documento describe un laboratorio sobre modulación por codificación de pulsos (PCM) realizado con un Emona telecoms-trainer. El objetivo era realizar modulaciones PCM con señales DC, senoidales y de voz, y analizar las tramas PCM y su sincronismo. Se conectó el osciloscopio al equipo y se observó la sincronización de tramas y la señal de reloj, así como la codificación digital de la señal. Al variar la señal de entrada, cambiaba el código binario generado.

1. LAB 02: Modulación por
codificación de pulso
INTEGRANTES:
MIRANDA VALENCIA ANGEL
GAMARRA AVALOS KATHERINE
GUILLEN HUAMANI DIEGO
PROFESOR:
CLEMENTE ARENAS MARK DONNY
CURSO: TELECOMUNICACIONES II

2. INTRODUCCION:
En este laboratorio realizaremos la modulacion PCM(modulaciom por codificacion
de pulsos), por lo cual en este experimento emplearemos el EMONA TECOMS-
TRAINER,para analizar la modulacion. Este sistema convierte las señales
analogas en rafagas de ceros y unos.
Cada numero binarioes convertido al formato serial en tramas y tambien se genera
un FS(FRAME SYNCHONISATION),donde se cumple FS=fclock/8.
MATERIALES:
- 01 Emona telecoms – trainer 101
- 01 Osciloscopio de doble canal
- Terminales para osciloscopio y Emona telecoms –trainer 101
OBJETIVOS :
- Realizar las modulaciones PCM con señales dc , senoidal y “voz”.
- Analizar las trama PCM y su sincronismo.
PROCEDIMIENTO “A”
1) Procedemos a conectar el osciloscopio y el emona telecoms a la corriente eléctrica
para poder trabajar con ellas.
2) Calibramos y verificamos que la sonda del osciloscopio este en buen estado
probando en canal 1 y 2, nos damos cuenta que esta en buen estado si sale una
onda cuadrada sin distorcion alguna.

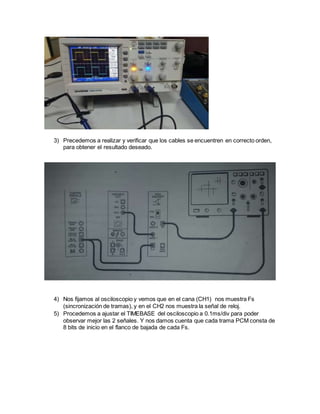

3. 3) Precedemos a realizar y verificar que los cables se encuentren en correcto orden,
para obtener el resultado deseado.
4) Nos fijamos al osciloscopio y vemos que en el cana (CH1) nos muestra Fs
(sincronización de tramas), y en el CH2 nos muestra la señal de reloj.
5) Procedemos a ajustar el TIMEBASE del osciloscopio a 0.1ms/div para poder
observar mejor las 2 señales. Y nos damos cuenta que cada trama PCM consta de
8 bits de inicio en el flanco de bajada de cada Fs.

4. 6) Procedemos a desconectar el CH2 de Fclok (8kHz), para conectarlo al PCM DATA
y visualizar la codificación digital (la señal digitalizada).

5. PREGUNTA1:
Indique en su dibujo el inicio y final de la trama.
PREGUNTA2:
Indique en su dibujo el inicio y final de cada bit.
PREGUNTA3:

6. Indique en su dibujo que bit es bit 0 y cual es el bit +.
PREGUNTA4:
¿Cuál es el numero binario que el codificador PCM tiene?
Experimentalmente se obtiene:
0111011X X: es un bit no estable que varia.
Teóricamente por formula.
𝑁. 𝐶 = 𝑉𝑚𝑖𝑛 + 𝑖𝑆𝑇𝐸𝑃
0 = −2 + 𝑖(
2 − (−2)
28 − 1
)
I = 128
27
26
25
24
23
22
21
20
que es “1000000”
PREGUNTAS 5:
¿Porque cambia el código aunque el voltaje de entrada es constante?
Porque teóricamente suponemos que el rango del emona trainer es de -2 a 2v
pero en realidad nos damos cuenta que no es asi. El valor que nos saldría
aproximadamente es de -2 a 2.5 y esto provocaría el cambio en la pregunta 4 con
el valor de X.
PREGUNTA 6:
¿Por qué el modulo encoder de PCM emite este código 0v dc y no 00000000?
Porque hay pequeñas variaciones de voltaje(ruido) el cual hace que haya
prequeñas variaciones en bits menos significativos.

7. PROCEDIMIENTO “B”
CODIFICACION DE UN VOLTAJE DC VARIABLE
1) Procedemos la verificación de la conexión según la grafica de la fig 04
2) Fijamos la fuente de disparo del osciloscopio a externo.
3) Fijamos el control trigger source coupling del osciloscopio a la posición HF rej.

8. 4) Procedemos a observar en el osciloscopio que el canal CH1 observamos la Fs,
CH2 PCM data, conectamos extrigger al modulo dc variable.

9. 5) Observaremos que la variar vdc, cuando lo ponemos al minimo no observamos
nada y cuando vamos girando(aumentando el voltaje de entrada) se observa que
comienza a aparecer el PCM data el cual es la codificación de la señal de entrada
y comprobamos que nuestro emona no esta de -2 a 2 voltios como lo suponíamos
teóricamente, se encuentra en -2.3 (00000000) a 2.5 (11111111).
PREGUNTA 7:
¿Qué sucede con la salida del modulo vdc variable?
Se observa que va cambiar conforme se varia vdc y lo podemos observar cuando
varia el PCM data por el cana CH2 este nos muestra PCM data (el voltaje
digitalizado en 1 y 0 mediante pulsos altos y bajos).
PREGUNTA 8:
¿De que manera cambia el numero binario que cambia el modulo del
codificador PCM?
Cambia en 0 y 1 y el cual se identifica con pulsos altos (1) y pulsos bajos.
PREGUNTA 9:
Cuando giramos vdc al contrario del reloj ¿Qué sucede con la salida del
modulo vdc variable?
Los PCM data va disminuyendo hasta llegar a 0.
PREGUNTA 10:
¿Qué pasa con el numero binarioque el modulo PCM encoder esta
emitiendo?
Lo que pasa es que nos da a conocer el rango de nuestro emona el cual ya lo
mencionamos anteriormente.

10. PREGUNTA 11:
Con base de la información de la tabla 1 ¿Cuál es la amplitud máxima
permitida (pico a pico) para una señal AC en el modulo input del modulo de
codificación PCM.?
Es 2.5+2.3 = 4.8V Pico a pico.
PREGUNTA 12:
¿Cuál es el nombre de la diferencia entre un mensaje muestreadoy su nivel
de cuantificación mas cercano?.
Se le llama STEP.
PREGUNTA 13:
Calcular la diferencia entre cuantificación en el modulo encoder PCM
restando los valores de la tabla y dividiendo el numero por 256 (el numero de
códigos).
2.5 − 2.3
256
=
0.2
256
=0,00078125V

11. PREGUNTA 14:
¿Para reducir el error de cuantificación es mejor tener?
El error disminuye si se aumentan los intervalos de cuantificación y se elimina
totalmente si el número de los intervalos fuese infinito, lo cual no es posible.
EXPERIENCIA C:
Codificacion PCM de voltajes variables continuamente:
1. Ubicamos el modulo VCO y fijamos el control de rango.
2. Giramos el control de frecuencia y ajustamos el modulo VCO
completamente en el sentido antihorario. Fije la frecuencia del modulo VCO
a 50kHz aproximadamente.
3. Realizamos conexiones de la figura y procedemos a observar la salida PCM
data de modulo encoder.
PREGUNTA 15:
¿Por qué los datos PCM cambian constantemente?
Porque las muestras que se generan no seran de la misma magnitud que los
niveles de cuantizacion, por eso se le asigna a cada muestra el nivel de
cuantizacion mas proximo.

12. CONCLUSIONES
 Llegamos a concluir que la especificación de -2 a 2 voltios que nos proporción
como información del emona no toma en realidad ese rango .
 La conversión de una señal análoga a PCM incluye tres etapas muestreo,
cuantificación y codificación.
 La señal analógica es la octava parte de la frecuencia del clock.
 Logramos observar que PCM no es más que un proceso digital de modulación
para convertir una señal analógica en un código digital. En el cual la señal
analógica se muestrea, es decir, se mide periódicamente. En un convertidor
analógico/digital, los valores medidos se cuantifican, se convierten en un número
binario y se descodifican en un tren de impulsos. Este tren de impulsos es una
señal de alta frecuencia portadora de la señal analógica original.
 se debe tener un número significativo de bits el cual minimizara el error de
cuantización pero por otro lado introducirá mayor ruido térmico. Esto hace que en
la práctica se tenga consideraciones para un caso determinado
