Este documento trata sobre los esfuerzos permisibles en columnas de acero. Explica que el esfuerzo permisible es la carga máxima que puede soportar un elemento sin fallar antes de su vida útil predeterminada y depende del tipo de aplicación y esfuerzos aplicados, como estáticos, dinámicos o cíclicos. También describe cómo se calcula matemáticamente el esfuerzo permisible en relación a la carga de rotura y número de ciclos. Finalmente, detalla el cálculo del área neta efect

1. MARIA LARIZA TAPIA MENDEZ
JAVIER NEGRETE CALZADA
JAVIER CARRETO GARCIA
ARIZBETH REZA AYALA
HECTOR DANIEL GARDUÑO VILLARREA
ESFUERZOS PERMICIBLES EN
COLUMNAS DE ACERO

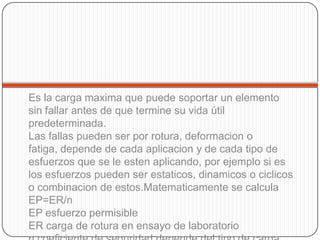

2. Es la carga maxima que puede soportar un elemento
sin fallar antes de que termine su vida útil
predeterminada.
Las fallas pueden ser por rotura, deformacion o
fatiga, depende de cada aplicacion y de cada tipo de
esfuerzos que se le esten aplicando, por ejemplo si es
los esfuerzos pueden ser estaticos, dinamicos o ciclicos
o combinacion de estos.Matematicamente se calcula
EP=ER/n
EP esfuerzo permisible
ER carga de rotura en ensayo de laboratorio

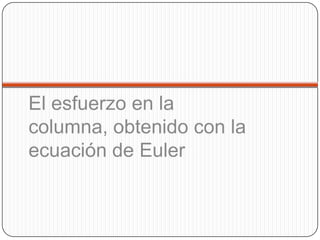

3. El esfuerzo en la
columna, obtenido con la
ecuación de Euler

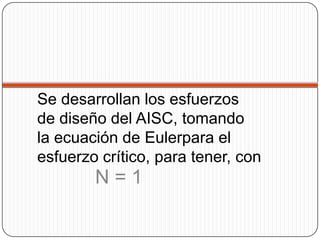

4. N = 1
Se desarrollan los esfuerzos
de diseño del AISC, tomando
la ecuación de Eulerpara el
esfuerzo crítico, para tener, con

6. Determinación del área neta efectiva
Sección D3, especificaciones AISC-LRFD-2005
Ae
= An
U (D3-1)
donde:
Ae
área neta efectiva, en cm2
An
área neta, en cm2
U coeficiente de reducción del área que toma en cuenta el “rezago por cortante”
“shear lag” (U ≤ 1.0).

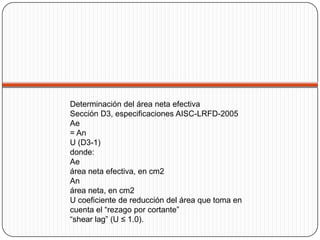

7. Determinación del área neta efectiva
Sección D3, especificaciones AISC-LRFD-2005
Ae
= An
U (D3-1)
donde:
Ae
área neta efectiva, en cm2
An
área neta, en cm2
U coeficiente de reducción del área que toma en
cuenta el “rezago por cortante”
“shear lag” (U ≤ 1.0).

8. Cálculo de “U”
• Si la fuerza de tensión se transmite por medio de
tornillos o soldaduras directamente
a todos los elementos de la sección transversal:
U= 1.0
Si la fuerza de tensión se transmite por medio de
tornillos o soldaduras directamente a
uno o a más elementos de la sección transversal
U= 1 - x/l
≤ 0.9

9. donde:
x distancia de la cara de la placa de conexión al centro de
gravedad de la parte de la
sección transversal tributaria a la placa de conexión (excentricidad
de la conexión),
en cm.
l longitud de la junta, en cm. Distancia del primer al último tornillo
en dirección de la
carga, o distancia a lo largo de la porción soldada de la conexión
en dirección de la
carga, cm
