1. DEPARTAMENTO DE INGENIERIA FORENSE

2. INGENIERIA FORENSE
• RAMA DE LA INGENIERÍA QUE SE
OCUPA DE DETERMINADAS
CUESTIONES LEGALES A PETICIÓN
DE LA JUSTICIA QUE IMPLICAN
APLICACIÓN DE CONOCIMIENTOS
DE INGENIERÍA PARA UNA BUENA
ADMINISTRACIÓN DE JUSTICIA

3. . INGENIERÍA
FORENSE
Investigación
Restos de
Disparos
Investigación
Restos de
Explosivos
Inspecciones
Siniestros y
Ecología
Análisis de
Combustibles
y Lubricantes
Análisis de
Productos
Industriales
Peritajes de
Ingeniería
Civil
Peritajes de
Ing.
Mecánica y
Eléctrica
Investigación
de Delitos
Informáticos

4. FUNCIONES ESPECIFICAS
EXAMENES FISICO QUIMICOS
Bajo este tipo de exámenes se agrupan los exámenes
físicos, químicos o físico químicos que se realizan en
muestras muy diversas, en su mayoría remitidas por la
Unidades Policiales u otros organismos competentes,
como son:
Prendas de vestir, instrumentos o elementos
que han sido utilizados en la comisión de
delitos, vehículos y relacionados, instrumentos
de medición, artefactos incendiarios, etc.

5. EXAMENES FISICO-QUIMICO Y MECANICOS
LA PRENDA PRESENTA
ROTURA DE LA FIBRA
TEXTIL OCASIONADO
POR INSTRUMENTO
PUNZO CORTANTE Y/O
OCASIONADO POR
PROYECTIL DE ARMA DE
FUEGO.
EQUIPO ARTESANAL DE ACUPUNTURA
ARMA PUNZO CORTANTE-DESGARRANTE INSTRUMENTO CONTUNDENTE INSTRUMENTO PUNSANTE

6. EXAMEN FISICOS
OBJETIVO
Determinar el instrumento o la
acción que ha originado cortes,
roturas, deformaciones, orificios
y/o desgarros
Capacidad del instrumento de
poder ser usado como un
instrumento punzo cortante y/o
elemento contundente.
Determinar el grado de
conservación del cable o
elemento constrictor y el peso
que puede soportar.

7. MUESTRA U OBJETO DE EXAMEN
Instrumentos y elementos
diversos: Instrumentos
punzo cortantes,
elementos contundentes y
constrictores, cables, etc.
Fibras y productos
textiles: Hilados,
cordones, tejidos, telas,
prendas de vestir,
alfombras, etc.

8. PRENDAS DE VESTIR
Se identifican
marcas, tallas y
estado de
conservación

9. PRENDAS DE VESTIR
Se identifican las
causas de las
roturas examinado
macroscópica y
microscópicamente

10. PRENDAS DE VESTIR
Se comienza a
examinar
detenidamente con
el fin de identificar el
objeto que produjo
el corte, enganche
o rotura

11. EXAMEN FISICO QUIMICOS
OBJETIVO
Identificar diversas sustancias desconocidas
encontradas en la escena del delito y/o relacionados.
Determinar la originalidad, adulteración o falsificación,
de los números de identificación de vehículos,
motores y maquinaria diversa, etc.
Determinar las características y el estado de
funcionamiento de recipientes portátiles, artefactos
diversos y/o accesorios, etc.
Realizar estudios de documentos con la finalidad de
determinar erradicaciones, tachados y antigüedad de
tintas.

12. MUESTRA U OBJETO DE EXAMEN
Muestras de sustancias químicas
diversas encontradas en la escena
del delito y/o relacionados.
Placas de rodaje, piezas de
motores, mono block, autopartes,
vehículos, motores y maquinaria
diversa, etc.
Balones de GLP, extintores,
calderos, cocinas, artefactos
eléctricos y/o accesorios, etc.

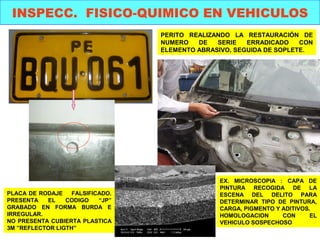

13. INSPECC. FISICO-QUIMICO EN VEHICULOS
PERITO REALIZANDO LA RESTAURACIÓN DE
NUMERO DE SERIE ERRADICADO CON
ELEMENTO ABRASIVO, SEGUIDA DE SOPLETE.
PLACA DE RODAJE FALSIFICADO.
PRESENTA EL CODIGO “JP”
GRABADO EN FORMA BURDA E
IRREGULAR.
NO PRESENTA CUBIERTA PLASTICA
3M ”REFLECTOR LIGTH”
EX. MICROSCOPIA : CAPA DE
PINTURA RECOGIDA DE LA
ESCENA DEL DELITO PARA
DETERMINAR TIPO DE PINTURA,
CARGA, PIGMENTO Y ADITIVOS.
HOMOLOGACION CON EL
VEHICULO SOSPECHOSO

14. INSPECCION EN ACCIDENTES DE
TRANSITO

15. INSPECCION EN ACCIDENTES DE
TRANSITO
PRINCIPIO DE PRODUCCION

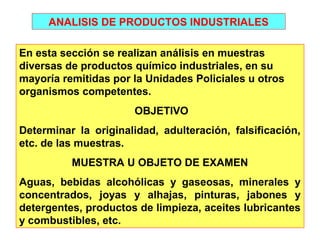

16. ANALISIS DE PRODUCTOS INDUSTRIALES
En esta sección se realizan análisis en muestras
diversas de productos químico industriales, en su
mayoría remitidas por la Unidades Policiales u otros
organismos competentes.
OBJETIVO
Determinar la originalidad, adulteración, falsificación,
etc. de las muestras.
MUESTRA U OBJETO DE EXAMEN
Aguas, bebidas alcohólicas y gaseosas, minerales y
concentrados, joyas y alhajas, pinturas, jabones y
detergentes, productos de limpieza, aceites lubricantes
y combustibles, etc.

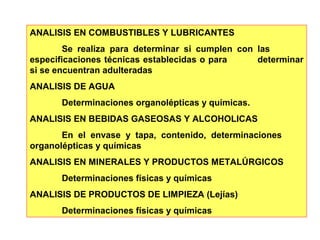

17. ANALISIS EN COMBUSTIBLES Y LUBRICANTES
Se realiza para determinar si cumplen con las
especificaciones técnicas establecidas o para determinar
si se encuentran adulteradas
ANALISIS DE AGUA
Determinaciones organolépticas y químicas.
ANALISIS EN BEBIDAS GASEOSAS Y ALCOHOLICAS
En el envase y tapa, contenido, determinaciones
organolépticas y químicas
ANALISIS EN MINERALES Y PRODUCTOS METALÚRGICOS
Determinaciones físicas y químicas
ANALISIS DE PRODUCTOS DE LIMPIEZA (Lejías)
Determinaciones físicas y químicas

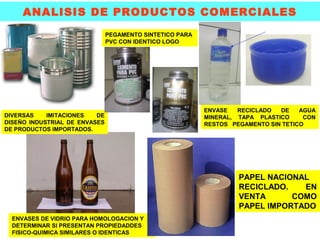

18. ANALISIS DE PRODUCTOS COMERCIALES
ENVASE RECICLADO DE AGUA
MINERAL, TAPA PLASTICO CON
RESTOS PEGAMENTO SIN TETICO
DIVERSAS IMITACIONES DE
DISEÑO INDUSTRIAL DE ENVASES
DE PRODUCTOS IMPORTADOS.
ENVASES DE VIDRIO PARA HOMOLOGACION Y
DETERMINAR SI PRESENTAN PROPIEDADDES
FISICO-QUIMICA SIMILARES O IDENTICAS
PAPEL NACIONAL
RECICLADO. EN
VENTA COMO
PAPEL IMPORTADO
PEGAMENTO SINTETICO PARA
PVC CON IDENTICO LOGO

19. ANÁLISIS DE COMBUSTIBLES Y LUBRICANTES

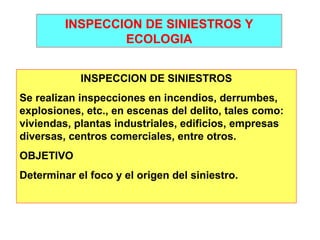

20. INSPECCION DE SINIESTROS Y
ECOLOGIA
INSPECCION DE SINIESTROS
Se realizan inspecciones en incendios, derrumbes,
explosiones, etc., en escenas del delito, tales como:
viviendas, plantas industriales, edificios, empresas
diversas, centros comerciales, entre otros.
OBJETIVO
Determinar el foco y el origen del siniestro.

21. Investigaciòn de siniestros
• Proteger la escena.
• Perennizar la escena.
• Realizar un croquis a mano alzada.
• Referencias del ambiente siniestrado.
• Observar sentido, dirección e intensidad del
siniestro.
• Ubicar el foco del siniestro.
• Determinar el origen del siniestro.
• Recojo de muestra y análisis.
• Emitir informe final.

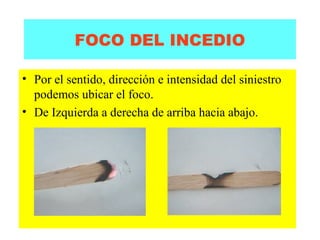

22. FOCO DEL INCEDIO
• Por el sentido, dirección e intensidad del siniestro
podemos ubicar el foco.
• De Izquierda a derecha de arriba hacia abajo.

23. INCENDIO BANCO DE LA
NACION

24. Vista de panorámica de las
estructuras afectadas en el segundo
nivel

25. ANALISIS DE RESTOS DE DISPARO Y
EXPLOSIVOS
DETERMINACIÓN DE SUSTANCIAS EXPLOSIVAS
La investigación de restos de explosivos está orientada
a la identificación del tipo de explosivo así como a las
sustancias compatibles con estos productos como son
los nitratos, nitritos, cloratos, etc.
Las muestras a analizar proceden de la toma de
muestra en el Laboratorio u otro lugar por los Peritos,
en las manos de personas o cadáveres, en prendas de
vestir, zonas de explosión u otros soportes.

26. DETERMINACION DE RESTOS DE DISPARO DE
ARMA DE FUEGO
En la investigación de restos de disparo por arma de
fuego, se determina la presencia de plomo, antimonio
y bario, cationes metálicos constituyentes del
fulminante, los cuales pueden ser analizados por
espectrofotometría de absorción atómica,
espectrometría de emisión óptica o cualquier otro
método cuyo resultado sea confiable.
Las muestras a analizar proceden de la toma de
muestra realizada en el Laboratorio u otro lugar
(Morgue, Hospitales, clínicas, policlínicos, etc) por los
Peritos, de las manos de personas o cadáveres, de
prendas de vestir u otros soportes.

27. Toma de Muestra

28. DETERMINACION DE RESTOS DE DISPARO POR
EL METODO DE ESPECTROFOTOMETRIA DE
ABSORCION ATOMICA.
Cuando se efectúa uno o mas disparos con un
arma de fuego siempre quedan adheridos en las
manos de quien se supone ha disparado un
arma de fuego portátil, derivados nitrados (NO2
-
y NO3
-) y partículas resultantes de la deflagración
de la carga de la pólvora del cartucho, al igual
que los elementos de plomo, antimonio y bario,
que proceden del fulminante del cartucho.

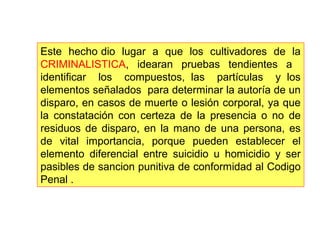

29. Este hecho dio lugar a que los cultivadores de la
CRIMINALISTICA, idearan pruebas tendientes a
identificar los compuestos, las partículas y los
elementos señalados para determinar la autoría de un
disparo, en casos de muerte o lesión corporal, ya que
la constatación con certeza de la presencia o no de
residuos de disparo, en la mano de una persona, es
de vital importancia, porque pueden establecer el
elemento diferencial entre suicidio u homicidio y ser
pasibles de sancion punitiva de conformidad al Codigo
Penal .

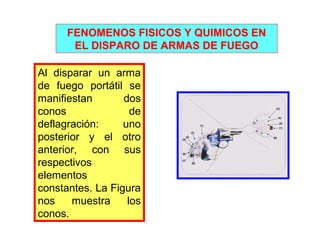

30. FENOMENOS FISICOS Y QUIMICOS EN
EL DISPARO DE ARMAS DE FUEGO
Al disparar un arma
de fuego portátil se
manifiestan dos
conos de
deflagración: uno
posterior y el otro
anterior, con sus
respectivos
elementos
constantes. La Figura
nos muestra los
conos.

31. ELEMENTOS CONSTANTES EN EL CONO
POSTERIOR DE DEFLAGRACION
1. Nitratos de potasio, 2. Nitritos de potasio y
sodio, 3. Derivados nitrados: proceden de la
deflagración de la carga de pólvora del
cartucho; 4. Elementos de bario, 5. Elementos
de antimonio: proceden del fulminante del
cartucho; 6. Elementos de plomo: proceden
del proyectil o bala, sin camisa de cobre o
acero; 7. Elementos de cobre: proceden de la
bala cuando se encuentra cubierta con camisa
del mismo material; 8. Elementos de acero:
proceden de la bala cuando se encuentra
cubierta con camisa del mismo material.

32. ELEMENTOS CONSTANTES EN EL CONO
ANTERIOR DE DEFLAGRACION
1. Bala o proyectil: componente del cartucho que sale
disparado a gran velocidad, impulsado por la fuerza de
los gases, originados por la deflagración de la carga de
pólvora del cartucho. Los movimientos de traslación y
rotación en el espacio, así como sus efectos, dependen de
las características del arma, carga y clase de pólvora del
cartucho, y calibre y forma del proyectil o bala
2. Humo y gases: proceden de la deflagración de la carga de
pólvora del cartucho. Específicamente de los granos de
pólvora que logran su combustión completa

33. 3. Fogonazo o llama: son
gases sobrecalentados
procedentes de la
deflagración de la
carga de pólvora del
cartucho. Se puede
manifestar hasta 30
cms. de longitud
aproximadamente.
4. Nitratos de potasio
5. Nitritos de potasio y de
sodio, 6. Derivados
nitrados: proceden de
la deflagración de la
carga de pólvora del
cartucho

34. 7. Elementos de bario,
8. Elementos de
antimonio: proceden
del fulminante; 9.
Elementos de plomo:
proceden de la bala;
10. Elementos de
cobre: proceden de la
bala, cuando esta
cubierta con camisa
del mismo material 11.
Elementos de acero:
proceden de la bala
cuando está
encamisetada con el
mismo material.

35. ZONA DE INVESTIGACION DE LAS MANOS
Las zonas de investigación
de los elementos metálicos,
producto de la
descomposición química del
fulminante del cartucho es
depositada en la zona del
pulgar, índice y en la
membrana conectiva de la
palma y el dorso de la
mano.
Desde el punto de vista
anatómico, la mano es la
zona máxima de interés
balístico y criminalístico.

36. Toma de Muestra

37. DESCRIPCION DEL METODO DE ABSORCION
ATOMICA DE LLAMA DE ASPIRACION
DIRECTA
El objetivo de este método es la detección de los
elementos de plomo, antimonio y bario, que
proceden del fulminante del cartucho y que
quedan adheridos en una zona de la mano de
quien se sospecha ha disparado un arma de
fuego.

38. Método:
1. Separar dos hisopos, uno para cada mano,
2. El experto, con las manos enguantadas, coge la mano derecha
del conducido por la muñeca ,
3. Remojar el hisopo con cualquiera de los reactivos,
4. Frotar por la zona del pulgar, índice y membrana conectiva de la
palma y dorso de la mano,
5. De igual forma se
procederá con la mano
izquierda,
6. Introducir la torunda
en el vial que ha sido
rotulado.

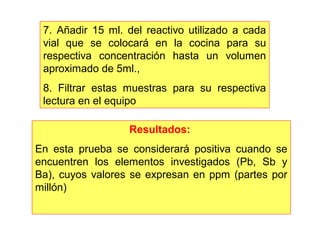

39. 7. Añadir 15 ml. del reactivo utilizado a cada
vial que se colocará en la cocina para su
respectiva concentración hasta un volumen
aproximado de 5ml.,
8. Filtrar estas muestras para su respectiva
lectura en el equipo
Resultados:
En esta prueba se considerará positiva cuando se
encuentren los elementos investigados (Pb, Sb y
Ba), cuyos valores se expresan en ppm (partes por
millón)

40. Se puede observar la lectura, en el espectrofotómetro
de absorción atómica, los resultados se expresan
en ppm.

41. ANALISIS POR INSTRUMENTACION
EQUIPO PARA CASOS DE DISPARO
POR ARMA DE FUEGO Y ANÁLISIS DE
SUSTANCIAS INORGÁNICAS
ANÁLISIS DE JOYAS, ALHAJAS, MINERALES,
TINTAS, GRAFÍAS, TEXTILES, SEDIMENTOS
DE SUSTANCIAS QUÍMICAS, COMERCIALES Y
DE LABORATORIO, SUSTANCIAS EXPLOSIV.
E
AA
ME
B
ESPECTROMETRIA UV/VISIBLE ANALISIS
DE SUSTANCIAS ORGANICAS
CROMATOGRAFO DE GASES ANALISIS DE
SUSTANCIAS ORGANICA (VENENOS, ALIMENTOS
COSMETICOS, FARMACOS, DROGAS, BEBIDAS,
ADITIVOS, COLORANTES, ETC.

42. INSPECCION DE SINIESTROS Y
ECOLOGIA
INSPECCIÓN POR CONTAMINACIÓN
AMBIENTAL
Se realizarán inspecciones por
contaminación ambiental en plantas
industriales, empresas diversas, entre otros.
OBJETIVO
Determinar el tipo y grado de contaminación
en el ambiente.
