1) La estructura de la red telefónica se organiza de forma jerárquica con diferentes categorías de centrales, desde centrales locales hasta centrales terciarias o nodales, para conectar de forma eficiente los teléfonos de los abonados. 2) Existen centrales de diferentes tipos en áreas rurales, urbanas y multicentrales para optimizar la transmisión del tráfico telefónico. 3) El tráfico telefónico se presenta de forma aleatoria pero también sigue variaciones periódicas y puede medirse en términos de tiempo de

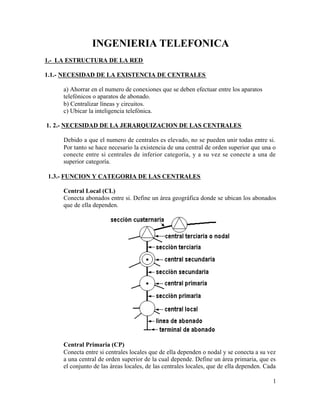

1. INGENIERIA TELEFONICA
1.- LA ESTRUCTURA DE LA RED
1.1.- NECESIDAD DE LA EXISTENCIA DE CENTRALES
a) Ahorrar en el numero de conexiones que se deben efectuar entre los aparatos
telefónicos o aparatos de abonado.
b) Centralizar líneas y circuitos.
c) Ubicar la inteligencia telefónica.
1. 2.- NECESIDAD DE LA JERARQUIZACION DE LAS CENTRALES
Debido a que el numero de centrales es elevado, no se pueden unir todas entre si.
Por tanto se hace necesario la existencia de una central de orden superior que una o
conecte entre si centrales de inferior categoría, y a su vez se conecte a una de
superior categoría.
1.3.- FUNCION Y CATEGORIA DE LAS CENTRALES
Central Local (CL)
Conecta abonados entre si. Define un área geográfica donde se ubican los abonados
que de ella dependen.
Central Primaria (CP)
Conecta entre si centrales locales que de ella dependen o nodal y se conecta a su vez
a una central de orden superior de la cual depende. Define un área primaria, que es
el conjunto de las áreas locales, de las centrales locales, que de ella dependen. Cada
1

2. central local depende de una y solo una central primaria. En algunos casos puede
conectar abonados, aunque normalmente su función es de transito.
Central Secundaria (CS)
Conecta entre si centrales primarias que de ella dependen, y se conecta a su vez a
una central de orden superior de la cual depende. Define un área secundaria, que es
el conjunto de áreas primarias, de las centrales primarias que de ella dependen.
Cada central primaria depende de una y solo una central secundaria. Nunca conecta
abonados.
Central Terciaria o Nodal (CT)
Conecta entre si centrales secundarias y se conecta a su vez a otras centrales
terciarias. Es la de más alto orden o categoría. Solo existen 6 y están unidas todas
con todas.
El número de conexiones necesario será de:
C=N*(N-1)/2=6*(6-1)/2=15 conexiones
Como el número es reducido, se conectan mediante RED MALLADA. Define un
área terciaria o Región Nodal, que es el conjunto de las áreas secundarias, de las
centrales secundarias que de ella dependen.
1.4.- NOMENCLATURA DE LAS DISTINTAS UNIONES
* Línea de abonado.- Conecta el terminal de abonado con la central. Se compone
básicamente de un par de conductores, convenientemente aislados, denominados
Par de Abonado . A cada abonado le corresponde de forma dedicada su propio par.
* Sección Primaria .- Cada unión entre centrales esta compuesta de circuitos
individuales denominados Enlaces. Cada enlace es capaz, en un momento dado, de
ser el soporte de una comunicación. Una Sección Primaria conecta una Central
Local con una Central Primaria.
* Sección Secundaria.- Conecta una Central Primaria con una Central Secundaria.
* Sección Terciaria .- Conecta una Central Secundaria con una Central Terciaria.
* Sección Cuaternaria .- Conecta entre si dos Centrales Terciarias. Como su número
es reducido (15 secciones Cuaternarias) se conectan todas las centrales Terciarias
entre si. Las secciones cuaternarias se llaman también "Grandes Rutas
Nacionales".
2

3. 1.5.- RED JERARQUICA Y RED COMPLEMENTARIA
Se define la Red Jerárquica como el conjunto de estaciones de abonado y centrales
automáticas unidas entre si, de manera que cada una de ellas dependa de una, y solo
una, de categoría inmediatamente superior, estando las centrales de máxima
categoría (Nodales),unidas entre si.
Las uniones entre centrales de la Red Jerárquica se denominan Secciones Finales. Si
queremos conectar entre si 2 abonados, a través de la Red Jerárquica el camino es
único y se llama RUTA FINAL. La longitud de la Ruta Final depende de la
distancia entre los 2 abonados a través de Red Jerárquica. La RUTA FINAL
siempre es única.
La Red Complementaria se compone de las llamadas SECCIONES DIRECTAS y
permite un encaminamiento de la llamada mas corto, y económico (y con mejor
grado de servicio).Además en la Red Complementaria se dispone de un tipo de
central denominado CENTRAL TANDEM, y que realiza funciones de Primaria.
Sección Directa: Es el conjunto de enlaces que unen dos centrales, que desde el
punto de vista de la Red Jerárquica no deben de estar unidas entre si. Pueden existir
Secciones Directas entre centrales de la misma categoría, o entre centrales que
difieran como máximo en un grado.
Centrales TANDEM: Central perteneciente a la Red Complementaria. Solo existen
en Áreas Urbanas muy complejas. Son centrales de transito (sin abonados) a las que
se conectan otras centrales. Existen dos tipos; Central TANDEM Urbana y Central
TANDEM Interurbana.
Debe tenerse en cuenta que al existir la Red Complementaria, el camino entre dos
abonados ya no es único. El camino entre 2 abonados vendrá dado como resultado
de aplicar las normas o criterios de encaminamiento.
1.6.- CATEGORIA DE LAS CENTRALES
AREAS UNICENTRALES Y MULTICENTRALES
La categoría de las centrales puede ser: Local, Primaria, Secundaria y Nodal.
RED RURAL
La Red Rural se organiza en base a unas áreas primarias denominadas SECTORES.
El Sector es un área primaria rural, cuya cabecera de Sector es una Central
Primaria denominada Central de Sector (C.S.), aunque también puede serlo una
Central Primaria (C.P.) denominada Central de Transito Sectorial (C.T.S.).
3

4. Existen 356 sectores. La central Primaria se ubica en la población más importante, y
a ella se le unen las centrales locales de poblaciones cercanas. Estas se denominan
Centrales Terminales (C.T.). La Central de Sector (C.S.) cursa trafico de transito
de o desde las centrales terminales.
La diferencia entre Central de Sector (C.S.) y Central de Transito Sectorial
(C.T.S.) es que la C.T.S. no tiene conectado abonados y la C.S. si los tiene. La C.S.
ejerce doble función, de Central Local (C.L.) y de Central Primaria (C.P.), pero
la categoría o rango siempre viene dada por la función de mayor importancia que
realice la central. Por tanto la C.S. es una central primaria. La C.S. o C.T.S. se
conecta a una central secundaria, cabecera de Provincia, normalmente una C.A.I.
(Central Automática Interurbana ).
Por tanto definimos las siguientes centrales:
CENTRAL DE SECTOR (C.S.)
Central Primaria cabecera de Sector. Conecta abonados y centrales locales entre si,
y además se conecta a una Central Secundaria (CAI) de la que depende. Cursa
trafico local y de transito.
CENTRAL de TRANSITO SECTORIAL (C.T.S.)
Central Primaria cabecera de Sector. Conecta centrales locales entre si, y además
con una central secundaria (CAI) de la que depende. Solo cursa trafico de transito.
CENTRAL TERMINAL (C.T.)
Central local del ámbito rural. Conecta abonados entre si, y además se conecta a una
central primaria de la que depende (C.S. o C.T.S.). Cursa trafico local.
CENTRAL de SUBSECTOR (C.S.S.)
Semejante a la de sector, pero no es cabecera de sector.
CENTRAL de SECTOR PRINCIPAL (C.S.P.)
Es una central primaria que cursa trafico de transito entre las de Sector.
1.7.- RED URBANA
AREAS UNICENTRALES Y MULTICENTRALES
Existen poblaciones con una sola central. En este caso se define el Área Urbana
como el área local de dicha central y se denomina AREA UNICENTRAL. Cuando
existen mas de una central en la misma población se define el Área Urbana como el
conjunto de áreas locales de las centrales locales ubicadas en la misma . Esta área se
denomina AREA URBANA MULTICENTRAL SIMPLE. Dichas centrales locales
4

5. se denominan CENTRALES URBANAS ORDINARIAS, están conectadas todas
con todas mediante secciones directas y con una primaria de la Red Jerárquica.
Existen también poblaciones donde el numero de centrales locales es elevado, y se
constituye la denominada AREA MULTICENTRAL COMPUESTA. Se crean
básicamente dos zonas: Zona Interior y Zona Exterior. La Zona Interior (casco
antiguo de la ciudad) se corresponde con una área multicentral simple. La Zona
Exterior la constituyen centrales locales que se unen a la central primaria de la Zona
Interior a través de una central de la Red Complementaria, con categoría de
primaria, y que se denomina CENTRAL TANDEM URBANA. Estas centrales
TANDEM se conectan con la primaria del área interior y además mediante
secciones directas con cada una de las centrales locales de la misma. Si la central
Tandem une centrales "ROTARY" recibe el nombre de CENTRAL de
INTERCONEXION. Las centrales urbanas de la Zona Exterior se denominan
CENTRALES URBANAS NO ORDINARIAS porque dependen de unaCentral
tandem.
Por tanto definimos las siguientes centrales:
CENTRAL URBANA ORDINARIA (C.U.O.)
Central local de un área unicentral o de la zona interior de un área multicentral
compuesta, o de un área multicentral simple. Conecta abonados y se conecta a una
central primaria. Cursa tráfico local.
CENTRAL URBANA NO ORDINARIA (C.U.N.O.)
Central local de un área multicentral compuesta y de su zona exterior. Conecta
abonados y se conecta a una Central Tandem. Cursa trafico local.
CENTRAL TANDEM URBANA (C.T.U.)
Central Primaria de la Red Complementaria que conecta centrales urbanas y se
conecta con la primaria de la Red Jerárquica. Solo cursa trafico de transito.
CENTRAL TANDEM INTERURBANA (C.T.I.)
Central Primaria de Red Complementaria que actúa simultáneamente como
TANDEM y como Central de Sector. Cursa trafico local y de transito.
5

6. 1,2,3 => Centrales urbanas ordinarias
A,B,C,D,E,F => Centrales urbanas no ordinarias
P => Central primaria de la Red Jerárquica
CTU 1,2 => Centrales Tandem Urbanas
1.8.- TRAFICO INTERPROVINCIAL
LA Central Automática Interurbana (CAI) y la Central Terciaria o Nodal
(CT)
La C.A.I. conecta las primarias cabeceras de sector (C.S. o C.T.S.) ejerciendo
funciones de central Secundario de Transito. Además, normalmente une entre si las
centrales urbanas del área multicentral realizando funciones de Primaria. Su
categoría es Central Secundaria. También efectúa trafico interprovincial,
conectando las centrales que de ella dependen a al central Nodal que le corresponde.
En este caso cursa tráfico interprovincial. También posee secciones directas con
otras CAIs y demás centrales en las que sea provechoso su uso.
Debe puntualizarse que las 2 funciones básicas de la CAI, que son trafico provincial
y trafico interprovincial, pueden cursarse independientemente por 2 centrales
denominadas respectivamente CAP (Central Automática Provincial) y CAN
(Central Automática Nacional).
6

7. La C.N. (Central Nodal) conecta entre si las centrales CAI que de ella dependen, y
también con otras centrales C.N. de otras regiones nodales. Pueden existir secciones
directas entre Centralea Automáticas Interurbanas (CAIs) de otras regiones
nodales y una Central Nodal (CN). Tiene la misma categoría, terciaria, y efectúa
trafico de transito nacional (interprovincial).
Por lo tanto definimos los siguientes tipos de centrales:
CAI. (Central Automática Interurbana)
Central Secundaria que cursa trafico de transito, destinado o procedente de las
Centrales Primarias locales que de ella dependen, tanto si el trafico es provincial
como interprovincial (nacional). Nunca tiene abonados.
CAN. (Central Automática Nacional)
Central Secundaria que cursa trafico de transito nacional, es decir, destinado o
procedente de centrales de distintas provincias. Nunca efectúa transito entre las
centrales que de ella dependen. Nunca tiene abonados.
CAP. (Central Automática Provincial)
Central Secundaria que cursa trafico de transito provincial, entre centrales de la
misma provincia que dependen de ella.
CN. (Central Nodal)
Central Terciaria a través de la cual se conectan las centrales secundarias de una
región o área Nodal, y se dirige el trafico hacia otras regiones Nodales
7

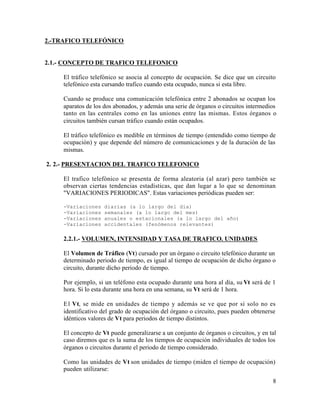

8. 2.-TRAFICO TELEFÓNICO
2.1.- CONCEPTO DE TRAFICO TELEFONICO
El tráfico telefónico se asocia al concepto de ocupación. Se dice que un circuito
telefónico esta cursando trafico cuando esta ocupado, nunca si esta libre.
Cuando se produce una comunicación telefónica entre 2 abonados se ocupan los
aparatos de los dos abonados, y además una serie de órganos o circuitos intermedios
tanto en las centrales como en las uniones entre las mismas. Estos órganos o
circuitos también cursan tráfico cuando están ocupados.
El tráfico telefónico es medible en términos de tiempo (entendido como tiempo de
ocupación) y que depende del número de comunicaciones y de la duración de las
mismas.
2. 2.- PRESENTACION DEL TRAFICO TELEFONICO
El trafico telefónico se presenta de forma aleatoria (al azar) pero también se
observan ciertas tendencias estadísticas, que dan lugar a lo que se denominan
"VARIACIONES PERIODICAS". Estas variaciones periódicas pueden ser:
-Variaciones diarias (a lo largo del día)
-Variaciones semanales (a lo largo del mes)
-Variaciones anuales o estacionales (a lo largo del año)
-Variaciones accidentales (fenómenos relevantes)
2.2.1.- VOLUMEN, INTENSIDAD Y TASA DE TRAFICO. UNIDADES
El Volumen de Tráfico (Vt) cursado por un órgano o circuito telefónico durante un
determinado periodo de tiempo, es igual al tiempo de ocupación de dicho órgano o
circuito, durante dicho periodo de tiempo.
Por ejemplo, si un teléfono esta ocupado durante una hora al día, su Vt será de 1
hora. Si lo esta durante una hora en una semana, su Vt será de 1 hora.
El Vt, se mide en unidades de tiempo y además se ve que por si solo no es
identificativo del grado de ocupación del órgano o circuito, pues pueden obtenerse
idénticos valores de Vt para periodos de tiempo distintos.
El concepto de Vt puede generalizarse a un conjunto de órganos o circuitos, y en tal
caso diremos que es la suma de los tiempos de ocupación individuales de todos los
órganos o circuitos durante el periodo de tiempo considerado.
Como las unidades de Vt son unidades de tiempo (miden el tiempo de ocupación)
pueden utilizarse:
8

9. -Hora
-Minuto
-Segundo
y además otras unidades especificas como:
-LLAMADA REDUCIDA (LL.R.):
Corresponde a un tiempo de ocupación de 120 Seg. o 2 min.
-CENTUM CALL SECONDS (C.C.S)-Cientos de segundos:
Corresponde a un tiempo de ocupación de 100 Seg.
La equivalencia entre estas dos unidades es:
1 LL.R.=1,2 C.C.S. <==> 1 C.C.S.=0,833 LL.R.
El Vt correspondiente a un cierto número de llamadas, puede obtenerse fácilmente
si se conoce el tiempo medio de duración de las mismas. En tal caso:
Vt=n*d
Siendo, "n" el numero de llamadas y "d" el tiempo medio de duración de las
mismas. Vt se obtendrá en las mismas unidades en que se exprese "d".
Intensidad de trafico (It). Unidades
El Vt por si solo no da idea del grado de ocupación. Debemos saber además el
periodo de tiempo en el que se ha cursado dicho volumen de tráfico. Este periodo se
denomina TIEMPO DE OBSERVACION o TIEMPO DE REFERENCIA (tobs o
tref).
Es decir:
Vt
It = ----
tobs
La It se expresa normalmente en una unidad llamada ERLANG (E). Un Erlang es
la It correspondiente a un órgano o circuito, o conjunto de estos, cursan un volumen
de tráfico de una hora en un tiempo de observación de 1 hora.
Esto quiere decir que si expresamosVt y tobs en la misma unidad el resultado
vendrá dado en Erlang.
También se define Erlang como la It correspondiente a un órgano o circuito, o
conjunto de estos que cursa un volumen de trafico igual al tiempo de observación.
9

10. Por lo tanto, un órgano o circuito individual nunca puede cursar unaIt mayor que
un Erlang. Y un conjunto de "N" órganos o circuitos nunca puede cursar unaIt
mayor que "N" Erlang.
La It siempre se asocia a un periodo de tiempo que se toma como referencia y que
suele tomarse como tal la llamada Hora Cargada (HC) u Hora Pico. La Hora
Pico se define como el periodo de 60 minutos consecutivos del día, donde el tráfico
es mayor. En la practica se obtiene mediante los cuatros periodos consecutivos de
15 minutos en los que se obtiene mayor tráfico.
La It también puede expresarse en las siguientes unidades:
* LLAMADA REDUCIDA-HORA CARGADA (LL.R./HC.)
Es la intensidad de tráfico correspondiente a unVt de 1 LL.R. cursada por un
órgano, circuito o conjunto de estos, durante la hora cargada.
* CENTUM CALL SECONDS-HORA CARGADA (C.C.S./H.C.)
Es la intensidad de tráfico correspondiente a un volumen de tráfico de 1c.c.s.
cursada por un órgano, circuito o conjunto de estos, durante la hora cargada.
Las equivalencias entre estas unidades son:
1 E = 30 LL.R./H.C. = 36 C.C.S./H.C.
1 LL.R./H.C. = 0,033 E = 1,2 C.C.S./H.C.
1 C.C.S./H.C. = 0,028 E = 0,833 LL.R./H.C.
2.2.2.- DENSIDAD, COEFICIENTE O TASA DE TRAFICO (Ct). UNIDADES
Indica el valor medio de It por órgano o circuito individual cuando tenemos un
conjunto de estos. Se define como el cociente entre intensidad de trafico y el
numero de órganos o de circuitos que forman el conjunto que cursa dicho trafico
(N).
Es decir:
It
Ct = ----
N
Generalmente se expresa en "Erlang/Línea" independientemente del órgano o
circuito considerado. Si se expresa en "Erlang/nombre del circuito u órgano"
también es correcto.
10

11. 2.2.3.- EJERCICIOS DE TRAFICO
1 ) Si un aparato telefónico cursa un día 27 llamadas, cada una de las cuales
tiene una duración de 5 min. (Como termino medio), el volumen de tráfico
será:
Vt=n*d=27*5 min=135 min.
Vt=135 min*60 Seg.=8.100 Seg.
Vt=8.100 Seg.*(1 LL.R./120 Seg.)=67,5 LL.R.
Vt=8.100 Seg.*(1 C.C.S./100 Seg.)=81 C.C.S.
Calcular además la intensidad de tráfico si se observo durante un día.
It=Vt/tobs=(8.100 Seg./24 horas)*(1 hora/3600 Seg.)=0,09375 E
It=0,09375 E*((30 LL.R./H.C.)/1 E)=2,8125 LL.R./H.C.
It=0,09375 E*((36 C.C.S./H.C.)/1 E)=3,3375 C.C.S./H.C.
2 ) Si 5 órganos de una central de conmutación cursan cada uno de ellos 32
llamadas de una duración media de 2 min. cada una, el volumen de trafico
será:
Vt=N*n*d=5*32*2 min.=320 min.
Vt=320 min.*(60 Seg./1 min.)=19.200 Seg.
Vt=19.200 Seg.*(1 LL.R./120 Seg.)=160 LL.R.
Vt=19.200 Seg.*(1 C.C.S./100 Seg.)=192 C.C.S.
Calcular además la intensidad de tráfico si se observo durante 1 hora.
It=Vt/tobs=19.200 Seg./3.660 Seg.=5,33 E
It=5,33 E*((30 LL.R./H.C.)/1 E)=160 LL.R./H.C.
It=5,33 E*((36 C.C.S./H.C.)/1 E)=192 C.C.S./H.C.
2.3.- ENRUTAMIENTO DE TRAFICO. NORMAS O CRITERIOS
Como la Red Complementaria se superpone a la Red Jerárquica, el camino para
conectar 2 abonados entre si puede no ser único. Por tanto pueden aparecer varias
rutas alternativas u opciones a la ruta final.
Esto supone que es más difícil que una llamada se pierda por no existir caminos
libres, pero supone la necesidad de tomar decisiones sobre el encaminamiento de la
llamada, ya que debemos elegir un camino entre todos los que están libres.
La decisión del encaminamiento se toma en cada una de las centrales implicadas en
la llamada. Cada central toma la decisión del encaminamiento teniendo en cuenta el
destino final de la llamada, y según uno y solo uno de los siguientes criterios de
encaminamiento.
11

12. -Criterio nº 1
Si entre la central donde se decide el encaminamiento y la central de destino final de
la llamada existe una sección directa, se encaminará o enrutará el tráfico por esta
como primera opción. Aquellas llamadas que no puedan ser cursadas por esta
sección directa (Trafico de Desbordamiento), lo harán por sección final
correspondiente.
-Criterio nº 2
Solo se aplica si no puede usarse el primer criterio. Si existe sección directa entre la
central donde se decide el encaminamiento y una central que sea, por red Jerárquica,
de rango superior a la central de destino final de la llamada, se cursara por esta, y el
trafico de desbordamiento se cursara por la sección final correspondiente. Si existen
varias secciones directas que cumplan esta condición, se hará por la mas corta. El
trafico que una sección directa no pueda cursar, nunca se cursara por otra sección
directa, sino por sección final.
-Criterio nº 3
Solo se aplicara cuando no pueden aplicarse ni el primer ni el segundo criterio. Se
encamina el trafico como única opción por la sección final correspondiente. El
trafico que dicha sección final no pueda cursar, no podrá encaminarse o enrutarse y
constituirá lo que se denomina Trafico Perdido .
Sobre estos criterios deben resaltarse los siguientes puntos:
a) El encaminamiento se hace desde el abonado A al abonado B, haciendo los
tránsitos necesarios en las centrales intermedias.
b) Cada central tomo uno y solo uno de los criterios anteriores. Si no puede tomar el
primero tomara el segundo, y si no puede tomara el tercero
c) Cuando se aplique el primer o segundo criterio, tendrá que estudiarse por
separado cada uno de los caminos que se obtienen como opción.
d) La alternativa a una sección directa nunca es otra sección directa.
e) Las centrales que toman decisiones de encaminamiento dependen del origen y
destino de la llamada, y de las decisiones de encaminamiento previas.
f) Se tomaran con preferencia las secciones directas por los que los
encaminamientos sean mas cortos.
Ejemplo:
Vamos a encaminar o a enrutar una llamada desde N a P en la red de la figura
siguiente:
Si solo existiera la Red Jerárquica el camino seria único e igual al de la ruta final.
12

13. RUTA FINAL: N-H-D-A-B-E-I-P
1ª alternativa: N-H-P
2ª alternativa: N-H-D-I-P
3ª alternativa: N-H-D-A-E-I-P
RUTA FINAL : N-H-D-A-B-E-I-P
Veamos también el encaminamiento entre M y P
1ª alternativa: M-G-C-A-E-I-P
RUTA FINAl : M-G-C-A-B-E-I-P
Veamos también el encaminamiento entre P y N
13

14. 1ª alternativa: P-H-N
2ª alternativa: P-I-H-N
3ª alternativa: P-I-E-D-H-N
4ª alternativa: P-I-E-B-D-H-N
RUTA FINAL : P-I-E-B-A-D-H-N
14

15. 3.- CONMUTACION TELEFONICA.
EQUIPOS DE CONMUTACION AUTOMATICA
3.1.- GENERALIDADES
La inteligencia telefónica, debido a su complejidad y tamaño, no esta distribuida en
los aparatos telefónicos, sino que esta concentrada en las centrales.
El componente principal de una central telefónica (o equipo de conmutación) es el
denominado equipo d conmutación, compuesto por una serie de órganos
automáticos y circuitos.
Cada solución distinta para realizar un equipo de conmutación se conoce como
"Sistema de Conmutación".
3.2.- INICIACION A LA CONMUTACION, ABONADOS Y ENLACES
Al equipo de conmutación de una central se conectan:
* Abonados (líneas de abonados)
* Enlaces (Circuitos de unión con otras centrales)
Los enlaces son circuitos individuales de unión entre centrales; una sección directa
o una sección final no es mas que un conjunto de enlaces, al que también se conoce
como RUTA entre ambas centrales.
Por un enlace concreto y en un instante determinado, solo puede cursarse una
comunicación.
El enlace debe permanecer ocupado todo el tiempo que dure la comunicación y
durante ese tiempo ningún abonado tiene acceso a el.
El número de enlaces entre dos centrales depende del tráfico entre las mismas. Un
enlace comprende una parte del equipo de conmutación en la central A y una parte
del equipo de conmutación en la central B, estando ambas unidas por un medio
físico de transmisión y los correspondientes equipos de transmisión intermedios.
Esta unión es rígida y se ocupan o liberan conjuntamente.
3.3.- TIPOS DE ENLACES
• Enlaces Bidireccionales
Pueden establecer comunicaciones tanto en el sentido A>B, como B>A, pero
nunca simultaneas.
• Enlaces Unidireccionales.
15

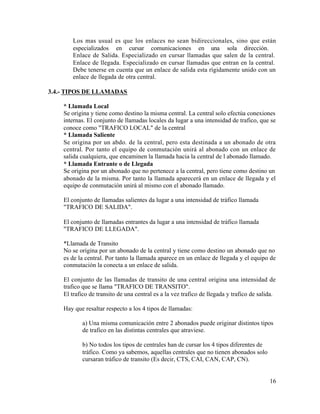

16. Los mas usual es que los enlaces no sean bidireccionales, sino que están
especializados en cursar comunicaciones en una sola dirección.
Enlace de Salida. Especializado en cursar llamadas que salen de la central.
Enlace de llegada. Especializado en cursar llamadas que entran en la central.
Debe tenerse en cuenta que un enlace de salida esta rígidamente unido con un
enlace de llegada de otra central.
3.4.- TIPOS DE LLAMADAS
* Llamada Local
Se origina y tiene como destino la misma central. La central solo efectúa conexiones
internas. El conjunto de llamadas locales da lugar a una intensidad de trafico, que se
conoce como "TRAFICO LOCAL" de la central
* Llamada Saliente
Se origina por un abdo. de la central, pero esta destinada a un abonado de otra
central. Por tanto el equipo de conmutación unirá al abonado con un enlace de
salida cualquiera, que encaminen la llamada hacia la central de l abonado llamado.
* Llamada Entrante o de Llegada
Se origina por un abonado que no pertenece a la central, pero tiene como destino un
abonado de la misma. Por tanto la llamada aparecerá en un enlace de llegada y el
equipo de conmutación unirá al mismo con el abonado llamado.
El conjunto de llamadas salientes da lugar a una intensidad de tráfico llamada
"TRAFICO DE SALIDA".
El conjunto de llamadas entrantes da lugar a una intensidad de tráfico llamada
"TRAFICO DE LLEGADA".
*Llamada de Transito
No se origina por un abonado de la central y tiene como destino un abonado que no
es de la central. Por tanto la llamada aparece en un enlace de llegada y el equipo de
conmutación la conecta a un enlace de salida.
El conjunto de las llamadas de transito de una central origina una intensidad de
trafico que se llama "TRAFICO DE TRANSITO".
El trafico de transito de una central es a la vez trafico de llegada y trafico de salida.
Hay que resaltar respecto a los 4 tipos de llamadas:
a) Una misma comunicación entre 2 abonados puede originar distintos tipos
de trafico en las distintas centrales que atraviese.
b) No todos los tipos de centrales han de cursar los 4 tipos diferentes de
tráfico. Como ya sabemos, aquellas centrales que no tienen abonados solo
cursaran tráfico de transito (Es decir, CTS, CAI, CAN, CAP, CN).
16

17. Aquellas centrales que tienen conectados abonados solo podrán cursar trafico local,
entrante y saliente (Salvo la CS que cursara junto con CCS y CSP, todos los tipos
de trafico).
3.5.- RED DE CONEXION Y UNIDAD DE CONTROL
-Concepto
El conjunto de órganos y circuitos de la Central de Conmutación se divide
en dos partes bien diferenciadas y denominadas Red Conexión y Unidad de
Control.
La Red de Conexión comprende el conjunto de órganos y circuitos, que
constituyen el soporte físico de la comunicación. En esta red se conectan los
abonados y enlaces entre si.
Los abonados se conectan a la Red de Conexión (R. de C)., a través de sus
correspondientes Equipos de Línea(E.L.). Existe un equipo individual para
cada abonado, cuya principal misión es detectar el descolgado del abonado.
La R de C soporta físicamente las conexiones oportunas para establecer una
llamada de cualquier tipo. A través de la R de C se establece un camino que
se una a una salida libre hacia la dirección deseada.
Este camino se denomina "Camino de Conversación" y esta definido por
un cierto numero de los llamados "puntos de cruce" de la Red de Conexión
(R. de C). Cada punto de cruce es una conexión individual.
El camino de conversación no es único, puesto que entre dos puntos de la
central existen multitud de caminos diferentes, definidos por puntos de cruce
distintos que pueden conectarlos.
Aunque la comunicación se establece físicamente a través de la Red de
Conexión (R. de C)., las funciones de mayor inteligencia, como es
17

18. determinar que punto de cruce se efectuaran para una determinada llamada,
las realiza la Unidad de Control (U. de C.)
La Unidad de Control (U. de C.) determina que puntos de cruce se
efectuaran de acuerdo con:
a) La información externa a la central, ya que recibe las cifras marcadas.
b) La información interna de la central, que recibe sobre la ocupación de los
puntos de cruce.
En virtud de tales informaciones, la Unidad de Control (U. de C.) elabora
ordenes hacia los órganos y circuitos de la Red de Conexión (R. de C),
efectuando y/o deshaciendo puntos de cruce, lo que determina cuales son los
caminos de conversación para cada llamada.
La Unidad de Control (U. de C.) realiza muchas otras funciones
adicionales.
-Diferencias entre la Red de Conexión y la Unidad de Control
Los órganos y circuitos de la Red de Conexión (R. de C) y la Unidad de
Control (U. de C.) se diferencian fundamentalmente en cuanto a su
"complejidad" y en cuanto a su "numero".
Como los órganos de la U. de C. deben tomar decisiones inteligentes, son
mas complejos y sofisticados que los órganos de la Red de Conexión (R. de
C).
En cuanto al numero de órganos, es mayor en la Red de Conexión (R. de
C), debido a que los órganos y circuitos de la Unidad de Control (U. de C.)
solo han de estar presentes durante el establecimiento (y en algunos sistemas
durante su liberación); cuando la llamada se ha establecido, el órgano de la
Unidad de Control (U. de C.) libera y pasa a ocuparse de otra llamada. Sin
embargo, los órganos de la Red de Conexión (R. de C). han de estar
ocupados durante toda la comunicación. Así pues, los órganos de la Red de
Conexión (R. de C) están ocupados más tiempo que los de la Unidad de
Control (U. de C.), necesitan ser diseñados en mayor numero.
18

19. 3.6.- RED DE CONEXION. RED ANALOGICA Y RED DIGITAL
-Etapas de la Red de Conexión
Los abonados se conectan directamente a la entrada de la etapa de concentración.
Sin embargo el número de circuitos a la salida de concentración es muy inferior al
nº de abonado.
Se diseña el equipo de conmutación del siguiente modo:
* Cada abonado dispone de un equipo individual, único y exclusivo para el,
denominado EQUIPO DE LINEA (E.L.), que se será capaz de detectar el
descolgado, individualmente de cada abonado.
* El equipo de línea se conecta a la entrada de la etapa de concentración, y el
conjunto de los equipos de línea, tiene acceso a un número inferior de
órganos y circuitos, situados al final de la etapa de concentración.
Se define el "INDICE DE CONCENTRACION" o "SEVERIDAD DE LA
CONCENTRACION", como el cociente entre el número de entradas y el número de
salidas de la etapa de concentración. En el dibujo seria de 20:1.
No es necesario que exista accesibilidad total, ósea, que los 10.000 abonado tengan
acceso a cada uno de los 500 circuitos.
La Etapa de Concentración permite economizar en el número de circuitos pero no
permite que todos los abonados se comuniquen simultáneamente. El número de
circuitos que disponen a la salida se obtiene mediante cálculos estadísticos de
trafico y consiguiendo un GRADO DE SERVICIO (GoS) aceptable.
19

20. El grado de servicio (GoS) es el número de llamadas que aceptamos perder de
cada 100, por falta de circuitos libres. Solo se considera el caso de congestión y
no el de circuitos en avería.
Con la concentración se aumenta la tasa de trafico en los circuitos de salida con
respecto a los de entrada, la Intensidad de trafico se mantiene, pero aumenta la tasa.
Valores típicos de coeficiente de tráfico por línea de abonado son de 0,003 a 0,005
E/L. Esto quiere decir que los abonados están ocupados de un 3% a un 5% del
tiempo.
Valores típicos de coeficiente de trafico por circuito de salida son de 0,6 a 0,9 E/L.
esto quiere decir que cada circuito se ocupa de un 60 a un 90% del tiempo.
La Etapa de Distribución (Etapa de Grupo) tiene el mismo número de entradas que
de salidas. Su existencia se justifica por razones de mejora de accesibilidad entre
órganos y circuito de la R. de C.
En ella no tiene sentido definir un "Índice de Distribución". La tasa de tráfico se
mantiene constante en la etapa de distribución. A su entrada es de 0,6 a 0,9 E/L y a
su salida también lo será.
La Etapa de Expansión, tiene menor número de entradas que de salidas. Las
entradas de la etapa de expansión son las salidas de la etapa de distribución; y las
salidas son los abonados, los mismos que constituyen la entrada de la etapa de
Concentración. Se justifica su existencia porque la comunicación ha de poder
finalizar en todos y cada uno de los abonados.
El Índice de expansión es el cociente entre el numero de sus entradas y el número de
sus salidas. En nuestro esquema es 1:20.
En esta etapa la tasa de los circuitos de entrada es la misma que la de los circuitos
de salida de la etapa de distribución, de 0,6 a 0,9 E/L. La tasa para los circuitos de
salida es de 0,03 a 0,05 E/L.
Los enlaces de salida y de llegada, se conectan a la etapa de distribución y por tanto
comparten su tasa de tráfico, de 0,6 a 0,9 E/L.
20

21. Existen sistemas de conmutación, que tienen R. de C. "replegada". Esto significa,
que las etapas de Concentración y Expansión están materializadas por los mismos
órganos. En este caso, la etapa de expansión se representa "superpuesta", o
"abatida", sobre la etapa de concentración.
En las centrales de transito, la etapa predominante es la de distribución, aunque
existen también pequeñas etapas de expansión y concentración.
-Red Analógica y Red Digital. Red Espacial y Red Temporal
La Red de Conexión (R. de C) de una central se dice "analógica" cuando conmuta
señales analógicas, y se dice "digital" cuando conmuta señales digitales. La señal
que se transmite por la línea de abonado es una señal eléctrica analógica de voz.
Cuando un sistema de conmutación tiene una red de conexión analógica, conmuta la
señal que recibe del abonado (o enlace), sin someterla previamente a ningún tipo de
modulación; se conmuta el canal telefónico de voz, en baja frecuencia.
En tal caso, por un camino físico de la red de conexión, solo puede establecerse una
única comunicación.
21

22. Cada camino físico, queda materializado, por un conjunto de puntos de cruce, que
han de ser obligatoriamente distintos y en ningún caso se compartirán con otros
caminos.
Los puntos de cruce de una red de conexión analógico-espacial, se denominan
puntos de cruce espaciales, y se realizan con los conmutadores y multiconmutadores
espaciales.
Las comunicaciones, una vez establecidas, no sufren ningún retardo debido a la
conmutación. La tecnología a utilizar para construir una R. de C. analógica puede
ser electromecánica o electrónica. En la práctica solo son electromecánicas.
Existen Redes de conexión que conmutan señales, según la técnica de Modulación
por Impulsos Codificados (M.I.C.). Como la técnica MIC es una técnica digital,
una Red de Conexión (R. de C) que pueda conmutar señales MIC, es una Red de
Conexión (R. de C) Digital. La señal MIC es resultado de combinar fases de
muestreo, cuantificación y codificación con una técnica de multiplexación por
división en el tiempo (MDT). La técnica MIC convierte señales analógicas de
frecuencia vocal en señales numéricas y realiza la operación contraria en el extremo
distante.
El Multiplaje por Distribución en el Tiempo MDT permite aprovechar
el espacio entre 2 muestras consecutivas del mismo canal, para introducir
muestras de otros canales, con lo que puede conmutar varios canales sobre
la misma vía física, de un modo prácticamente simultáneo.
Las entradas y salidas d le Red de Conexión (R. de C), serán tramas MIC con sus
canales correspondientes.
22

23. La misión fundamental de la Red de Conexión (R. de C), consiste en trasladar un
conjunto de bits (normalmente 8) pertenecientes a un intervalo de tiempo "i" de un
múltiplex "n", a un intervalo de tiempo "j" de un múltiplex "m". Debe tenerse en
cuenta que cada múltiplex MIC es un circuito físicamente separado de los demás
múltiplex MIC y soportado por conductores distintos de los que soportan a los
demás múltiplex MIC. En cada uno de los múltiplex MIC existe un conjunto de 30
canales útiles que se utilizaran para enviar información vocal referente a un abonado
o a un enlace. Debe destacarse que la señal MIC es un tren de impulsos que
transporta información de un modo unidireccional. Por tanto como la comunicación
ha de ser bidireccional tenemos que efectuar otra conexión completa en sentido
inverso, también por la red digital.
Cualquier camino físico a través de la Red de Conexión (R. de C) puede ser
compartido por varias comunicaciones distintas, simultáneamente. Las operaciones
que pueden efectuarse en una Red de Conexión (R. de C) digital son:
1 > OPERACION DE CONMUTACION ESPACIAL
Se cambia de MIC pero no de tiempo de canal. La realizan los conmutadores
y multiconmutadores espaciales o etapas "S"
2 > OPERACION DE CONMUTACION TEMPORAL
Se cambia de tiempo de canal pero no de MIC. La realizan los conmutadores
y multiconmutadores o etapas "T".
3 > OPERACION DE CONMUTACION ESPACIO-TEMPORAL
La realizan los conmutadores de espacio-temporales o etapas "ST". Se
cambia tanto de tiempo de canal como de MIC.
23

24. En las conmutaciones temporales se necesita una memoria intermedia donde se
guarden los 8 bits del canal, hasta que se entreguen al nuevo tiempo de canal. La
conmutación temporal no es instantánea y es la responsable de que en las redes de
conexión digital MIC se introduzca retardo en las señales, de forma intrínseca a la
conmutación. Debido a que los tiempos de trabajo de una R. de C. digital son del
orden de microsegundos, es obligado que la tecnología usada para su fabricación
sea completamente electrónica.
3.7.- UNIDAD DE CONTROL. TIPOS.
3,7.1.- UNIDAD DE CONTROL.
Está constituida por un conjunto de circuitos, encargados de recibir
informaciones y de producir órdenes necesarias para el completo
encaminamiento de las comunicaciones, mediante el tratamiento de la
información recibida, por lo cual puede decirse que tales circuitos poseen
cierto grado de inteligencia. Tanto los abonados como los enlaces de llegada
proporcionan una serie de informaciones, según las cuales se realizan las
SELECCIONES (búsqueda de caminos de conversación libres) en la Red de
Conexión (R. de C). de la central. El control recibe la información, la
procesa, o interpreta, y ordena lo necesario para que se realice la
conmutación a través de la Red de Conexión (R. de C) Debido a la
complejidad de las funciones de control, se confía a órganos muy
especializados, de forma que son varios órganos los que realizan una tarea.
En los sistemas electrónicos, la Unidad de Control (U. de C.) es un
procesador, por tanto es digital, además la Red de Conexión (R. de C) es
digital-electrónica. En los sistemas semielectrónicos, la Unidad de Control
(U. de C.) es digital (procesador), pero la Red de Conexión (R. de C) es
analógica electromecánica. El número de puntos de cruce y su situación, así
como la ubicación de la Unidad de Control (U. de C.) depende de cada
sistema de conmutación.
24

25. 3.7.2.- TIPOS DE CONTROL
3.8.- CONTROL EN LOS SISTEMAS ANALOGICOS, PROGRESIVO Y COMUN
3.8,1.- CONTROL PROGRESIVO
Fue el primero en utilizarse, su filosofía consiste en ir estableciendo la
comunicación (puntos de cruce) a través de la Red de Conexión (R. de C),
sin saber en cada etapa si en la siguiente etapa de conmutación habrá salidas
libres en la dirección deseada. El sistema elige una salida de la etapa de
conmutación que cumpla 2 condiciones: que sea una salida en la dirección
deseada y que esté libre.
En cada etapa de conmutación se efectúa un punto de cruce tal que la salida
a la que nos encamina sea una salida libre en la dirección deseada. Si todas
las salidas en la dirección deseada están ocupadas, la llamada fracasa por
congestión, aunque hay sistemas que intentan encontrar un nuevo camino.
La llamada en este caso progresa "paso a paso", sin saber lo que sucederá en
la etapa siguiente, por lo que la probabilidad de congestión es alta.
El CONTROL PROGRESIVO INDIRECTO se utiliza e n los sistemas
llamados ROTARY. Se denomina así porque emplea órganos especializados
en la unidad de control, que están a disposición de los distintos órganos de la
Red de Conexión (R. de C), y que son compartidos por ellos. El órgano
fundamental de la Unidad de Control (U. de C.) es el REGISTRADOR. El
abonado envía información al Registrador, y este se encarga de las
selecciones.
25

26. El CONTROL PROGRESIVO DIRECTO no se utiliza. Es aquel tiene
asociado a cada conmutador un elemento de control y las selecciones son
controladas directamente por al abonado (cifras marcadas por el mismo).
3.8.2.- CONTROL COMUN
Se utiliza en los sistemas de conmutación analógica denominados sistemas
Crossbar o de Barras Cruzadas. Se basa en que cada etapa de
conmutación se encamina la llamada por una salida libre en la dirección
deseada y además se investiga que en las etapas sucesivas donde nos lleva la
salida seleccionada, existan salidas libres en la dirección deseada. El Control
Común utiliza, además de registradores, órganos auxiliares de éstos
(emisores y receptores) y un órgano que lo caracteriza que se denomina
MARCADOR. Con el empleo del Control Común se reduce la probabilidad
de congestión.
3.9.- CONTROL EN LOS SISTEMAS DIGITALES: CONTROL SPC
En los sistemas digitales, y también en los semielectrónicos, la Unidad de Control
(U. de C.) es electrónica y está materializada por uno o varios procesadores.
Cualquier Unidad de Control (U. de C.) tiene, como misión principal, el
establecimiento, supervisión y liberación de caminos de la Red de Conexión(R. de
C); pero tiene también otras misiones adicionales como proporcionar estadísticas de
trafico, activar alarmas, tarificar, apoyar la localización de averías (mantenimiento
de la central), etc.
Toda Unidad de Control (U. de C.) puede cumplir a lgunas de las misiones
anteriores, pero si se trata de uno o varios ordenadores, obtenemos las siguientes
ventajas:
- Potencia y velocidad de procesamiento de la información
- Seguridad del servicio
- Adaptación a las necesidades telefónicas y peticiones de
servicios
Teóricamente, el control electrónico puede hacerse de 3 maneras:
3.9.1 > CONTROL POR LOGICA CABLEADA
Consiste en sustituir los dispositivos electromecánicos de la Unidad de
Control (U. de C.) de los sistemas analógicos, por componentes electrónicos
que realicen las mismas funciones. Presenta un cambio tecnológico pero no
de filosofía del sistema. Se sigue una pauta fija de funcionamiento y no
puede modificarse.
Las únicas ventajas son mayor velocidad, seguridad y menor tamaño. No se
usa.
26

27. 3.9.2 > CONTROL POR PROGRAMA CABLEADO
Utiliza un programa para su funcionamiento. Un programa es un conjunto de
instrucciones codificadas y/o cableadas organizadas en una secuencia
predeterminada para un fin determinado. En un programa cableado las
instrucciones están incorporadas en un modelo de conexiones físicas fijas
entre un grupo de elementos.
El programa es fijo y aunque puede modificarse requiere operaciones
complicadas y costosas.
Tiene como inconveniente su rigidez y como ventajas las mismas del
anterior.
3.9.3 > CONTROL POR PROGRAMA ALMACENADO (SPC)
El funcionamiento de la Unidad de Control (UC) obedece a las
instrucciones almacenadas en las memorias de la central, con la
particularidad de que dichas instrucciones son fácilmente modificables por
otros programas.
La gran ventaja es la flexibilidad de sus programas. Si se usa.
Los tipos principales de control SPC son:
* SPC CENTRALIZADO
Un procesador con acceso directo a todos los recursos de la central y
ejecuta todas las funciones de la misma. El ordenador está duplicado
por seguridad.
Este control también se denomina "Control Común en los sistemas
semielectrónicos y electrónicos" por su analogía en algunos aspectos
con el control en los sistemas analógicos.
* SPC DISTRIBUIDO
Existe un elevado número de microprocesadores, que llevan, en su
conjunto, el funcionamiento de la central. Cada microprocesador está
especializado en una función diferente.
* SPC SEMIDISTRIBUIDO
Existe un procesador central y cierta cantidad de pequeños
procesadores denominados regionales. La información llega al
ordenador central previamente procesada (en algún sentido) por un
procesador regional. También se denomina PREPROCESO.
27

28. 3.10.- FUNCIONES BASICAS DE LOS SISTEMAS DE CONMUTACION
Cualquier equipo de conmutación ha de proporcionar un conjunto de funciones
básicas imprescindibles para conseguir un servicio adecuado.
- FUNCIONES BASICAS COMUNES A SISTEMAS ANALOGICOS Y
DIGITALES
3.10.1 ) INTERCONEXION
Es la capacidad que tiene el sistema de conmutación de proveer
caminos de comunicación entre abonados y/o enlaces, Esta función
supone ahorro en el nº de conexiones.
3.10.2 ) CONTROL
Es la función más importante, junto con la anterior. La realizan un
conjunto de órganos y circuitos (electromecánicos o electrónicos)
que almacenan y procesan información recibida en la central y
controlan la Red de Conexión (R. de C), estableciendo y liberando
las conexiones (puntos de cruce), y por lo tanto estableciendo o
liberando los caminos de conversación. Tales órganos y circuitos
constituyen la Unidad de Control (U. de C.).
La función de control integra gran número de funciones menores,
que en conjunto controlan el sistema. Estas funciones varían de un
sistema a otro y por ello no se consideran básicas.
Sólo se resalta por su importancia, la función de "Prueba de
ocupación", mediante la cual el sistema verifica la condición de libre
(no ocupado) antes de actuar sobre un determinado órgano o circuito.
Puede no existir.
3.10.3 ) SUPERVISION
Dentro de una central puede considerarse desde 2 puntos de vista:
Por una parte, el equipo de conmutación somete a supervisión
continua a las líneas de abonado y enlaces, por lo que se puede
presentar una llamada. En los sistemas analógicos existe un equipo
de línea exclusivo para cada abonado, que detecta su descolgado. En
los sistemas digitales se realizan exploraciones periódicas (ordenadas
por la Unidad de Control (U. de C.)) sobre las líneas de abonado
para detectar la aparición de una llamada.
Por otra parte, el equipo de conmutación ha de supervisar los
caminos de conversación ya establecidos en laRed de Conexión (R.
de C), para proceder a su liberación o retención, según proceda.
28

29. Normalmente en sistemas analógicos se realiza por órganos y
circuitos de la propia Red de Conexión (R. de C). Pero la función de
supervisión también puede formar parte de la función de control,
para permitir la liberación de una llamada ya establecida.
En los sistemas digitales, la Unidad de Control (U. de C.) efectúa la
supervisión (exploraciones periódicas) y ordena la liberación o
retención correspondiente, orden que ejecuta la Red de Conexión
(R. de C).
3.10.4 ) SEÑALIZACION CON LOS TERMINALES DE ABONADO
En las centrales con abonados se necesita de un conjunto de señales
que permitan acciones tales como:
a - Detectar el descolgado de una llamada (función de
señalización)
b - Avisar al terminal de abonado (función de aviso) mediante
una serie de tonos y señales. Tono de marcar, de llamada, de
ocupado, de saturación, de nivel muerto, de frecuencia 400Hz
y tensión 30V. Siempre se envían al abonado llamante.
Corriente de llamada, de 25Hz y 75V. Siempre al abonado
llamado.
c - Recibir información de selección para establecer una
conexión. Se trata de información numérica recibida por una
línea de abonado (cifras marcadas por el mismo en decadico
o multifrecuencia).
3.10.5 ) SEÑALIZACION CON OTRAS CENTRALES
También es necesario intercambiar información entre centrales. Se
realiza mediante un conjunto de señales transmitidas entre enlaces.
Tal señalización debe permitir:
a - Detectar la toma de un enlace de llegada por la central
distante (detectar una llamada de entrada o de transito)
(función de señalización).
b - Provocar la toma de un enlace de llegada de la central
distante, y desde un enlace de salida de la propia central.
c - Recibir información de selección para establecer una
conexión. Se trata de información numérica recibida desde un
enlace de llegada.
d - Transmitir información de selección para que la central
29

30. distante establezca una conexión. Información numérica
transmitida por el enlace de salida.
3.10.6 ) ALMACENAMIENTO Y ANALISIS DE LA INFORMACION
RECIBIDA
La información de selección recibida por una línea de abonado o por
un enlace de llegada debe ser almacenada (o registrada) en elementos
de memoria.
Estos elementos son de la Unidad de Control (U. de C.). Y su
tecnología puede ser electromecánica o electrónica.
En algunos sistemas esta información se somete a un proceso de
traducción o codificación, por razones de flexibilidad.
3.10.7 ) SELECCION Y CONEXION
Selección es la búsqueda de un camino libre entre los posibles que
pueden unir eléctricamente a los extremos deseados (abonado y/o
enlaces) y elegir uno de ellos. Una vez elegido, la función de
conexión permite operar puntos de cruce individuales que
constituyen el camino conversación deseado (seleccionado).
En los sistemas digitales se guarda la identificación del camino
elegido para proceder después a su liberación.
3.10.8 ) EXPLOTACION Y MANTENIMIENTO
Los s istemas soportan funciones de operación, conservación,
administración y tarificación que permitan una explotación racional y
económica de la red.
El grado de automatización y fiabilidad de estas funciones ha de ser
muy elevado.
30

31. -3.11.-FUNCIONES BASICAS DE LOS SISTEMAS DIGITALES
Un sistema digital ha de realizar además las siguientes funciones:
3.11.1 ) SINCRONIZACION
Cuando se conectan centrales digitales con medios de transmisión
también digitales, se precisa sincronizar entre si todos los sistemas de
conmutación.
Esta función consiste en que todas las centrales digitales de la red
trabajen con la misma base de tiempos (reloj interno), o lo más
parecida posible en frecuencia y fase.
3.11.2 ) TEMPORIZACION
Una vez que el sistema de conmutación posee una señal de reloj, de
ella tiene que generar gran número de señales de tiempo de
referencia, derivadas de la señal de reloj básica.
3.11.3 ) CONMUTACION DE PAQUETES
Cuando se desea realizar una Red Digital de Servicios Integrados
(RDSI) o como se le conoce en ingles Integrated Services Digital
Network (ISDN), las centrales de conmutación deben conectar
terminales de datos, y por tanto ele sistema deberá soportar funciones
de Conmutación de Paquetes, y no solo de conmutación de circuitos.
Por último todos los tipos de centrales deben soportar funciones no
básicas, como por ejemplo, la TARIFICACION (El cobro al abonado
del uso del servicio).
31

32. 4.- INICIACION A LOS SISTEMAS ELECTROMECANICOS
DE CONMUTACION
4.1.- CLASIFICACION DE LOS SISTEMAS
4.1.1.- CLASIFICACION SEGUN LA RED DE CONEXION
CON RED
PROGRESIVA
- Utilizan conmutadores
(buscadores y selectores)
7A1
7A2
7B
7D
SISTEMAS CON R. DE C.
ANALOGICA-ESPACIAL
CON RED DE MALLAS
- Utiliza
multiconmutadores
(multiselectores)
P-1000
PC-32
ARF
ARM
P-2000
ARE
METACONTA
Con etapas de
conmutación
T-S-T
DIFERENCIADAS
AXE
SISTEMAS CON R. DE C.
DIGITAL-ESPACIO-
TEMPORAL
Con etapas de
conmutación
S-T CONJUNTAS
1240
32

33. 4.1.2.- CLASIFICACION SEGUN SU TIPO DE CONTROL
CON CONTROL
PROGRESIVO
INDIRECTO
POR
IMPULSOS
INVERSOS
7A1
7A2
7B
SISTEMAS DE
CONTROL
ANALOGICO
(Control
convencional)
POR
IMPULSOS
DIRECTOS
7D
CON CONTROL
COMUN
ANALOGICO
P-1000
PC-32
ARF
ARM
CONTROL SPC
CENTRALIZADO
P-2000
ARE
METACONTA
SISTEMAS DE
CONTROL
POR ORDENADOR
(SPC)
CONTROL SPC
SEMIDISTRIBUIDO
AXE
CONTROL SPC
DISTRIBUIDO
1240
4.1.3.- CLASIFICACION SEGUN SU TECNOLOGIA
SISTEMAS ELECTROMECANICOS
- R. de C. electromecánica
- U. de C. electromecánica
7A1, 7A2, 7B, 7D
P-1000, PC-32
ARF, ARM
SISTEMAS SEMIELECTRONICOS
- R. de C. electromecánica
- U. de C. electrónica
P-1000, ARE
METACONTA
SISTEMAS ELECTRONICOS
- R. de C. electrónica
- U. de C. electrónica
AXE
1240
33

34. 4.1.4.- CLASIFICACION GENERAL
CLASE
RED DE
CONEXION
TIPO DE
CONTROL
TECNOLOGIA SISTEMAS
Rotatorios
Analógica-
espacial
progresiva
Progresivo
indirecto
Electromecánica
7A1 - 7A2
7B - 7F
Crossbar
convencionales
Analógica-
espacial de
mallas
Común
Analógico
Electromecánica
P-1000 - PC-32
ARF - ARM
Semi-
electrónicos
Analógica-
espacial de
mallas
SPC
Centralizado
Semielectrónica
P-2000 - ARE
METACONTA
Electrónicos
Digitales
Digital
espacio-
temporal
con
modulación
MIC
SPC
Semidistribuido
SPC distribuido
Electrónica
AXE
1240
4.1.4.1.- SISTEMAS ROTATIVOS O "ROTARY"
Utilizan Red progresiva, con el uso de órganos denominados
conmutadores. Hay dos tipos básicos de conmutadores, el buscador y
el selector.
Su control es progresivo indirecto con el uso de un órgano
fundamental llamado REGISTRADOR. El control puede realizarse
por impulsos inversos o por impulsos directos.
La Red de Conexión es analógico-espacial y el control es analógico;
tanto la Red como el control son electromecánicos.
Tales sistemas son el 7A1, 7A2 y 7B (de control por impulsos
inversos), y el 7D (de control por impulsos directos).
Se trata de los sistemas más antiguos existentes en la planta
telefónica.
4.1.4.2.- SISTEMAS DE BARRAS CRUZADAS 0 CROSSBAR
CONVENCIONALES
Utilizan Red de mallas, con el uso de órganos denominados
multiconmutadores (o multiselectores).
Su control es común analógico, con un órgano fundamental llamado
Registrador, y un órgano característico llamado "Marcador".
La Red de conexión es analógico-espacial y el control es analógico;
tanto la Red como el control son electromecánicos.
34

35. Tales sistemas son: Pentaconta-1000, Pentaconta-32, ARF y ARM
(versión de solo transito del ARF).
4.1.4.3.- SISTEMAS SEMILECTRONICOS 0 CROSSBAR NO
CONVENCIONALES
Utilizan una Red de conexión de mallas, es decir crossbar o barras
cruzadas, pero su unidad de control ha sido sustituida por un
ordenador. La central utiliza además control SPC (Control por
Programa Almacenado) del tipo centralizado.
Tales sistemas son: Pentaconta-2000, ARE y METACONTA.
4.1.4.4.- SISTEMAS ELECTRONICOS DIGITALES
Utilizan Red de Conexión digital-espacio-temporal, con modulación
MIC, control SPC y son totalmente electrónicos.
Se trata de los sistemas AXE y 1240.
El sistema AXE utiliza en su red de conexión etapas de conmutación
diferenciadas T-S-T (Temporal-eSpacio-Temporal), con el uso de
conmutadores temporales y de conmutadores espaciales.
Su control se puede considerar semidistribuido, pues utiliza
procesador central y procesadores regionales (o preprocesadores).
El sistema 1240 utiliza en su red de conexión etapas conjuntas S-T,
pues dispone de conmutadores espacio-temporales.
Su control está distribuido en multitud de microprocesadores, no
siendo posible identificar un procesador central.
35

36. 4.2.- SISTEMAS ROTATORIOS (ROTARY)
Sus componentes:
- Relés
- Buscadores
- Selectores
- Combinadores
RELE
Es un conmutador gobernado electromagneticamente. Mediante su acción gobierna
un conjunto o juego de contactos, que permiten abrir y cerrar los circuitos a el
conectados.
BUSCADOR
Es un órgano de conmutación utilizado fundamentalmente en la etapa de
concentración de la Red de conexión de los sistemas rotatorios.
Se trata de un mecanismo con muchas entradas y una sola salida. Un dispositivo
giratorio permite que, en un instante determinado, esté conectada la salida con una
sola de entre las entradas, elegida en función del giro del dispositivo.
El Buscador en si mismo constituye una etapa de concentración.
Mediante la agrupación de Buscadores se constituye la Etapa de concentración de
los sistemas Rotary.
SELECTOR
Es un órgano de conmutación utilizado en las etapas de distribución y expansión de
la Red de Conexión de los sistemas Rotatorios.
36

37. Se trata de un mecanismo con una entrada y muchas salidas. Dos dispositivos
giratorios permiten que, en un instante determinado, esté conectada la entrada con
una sóla de las salidas elegidas en función de los dos giros de los dos dispositivos.
El Selector en sí mismo constituye una etapa de expansión.
Mediante la agrupación de selectores se constituyen las Etapas de Expansión y de
Distribución de los sistemas Rotary. Para distribución se utilizan técnicas especiales
de conexionado (Multiplaje Parcial) y se obtiene la igualación entre el número de
entradas y de salidas.
El selector es básicamente diferente del buscador, tanto en su construcción como en
su funcionamiento. Efectúa selecciones, siempre gobernadas por la unidad de
control del sistema.
COMBINADOR
Es un conmutador múltiple secuencial del tipo rotatorio. Siempre trabaja asociado a
otros órganos (registradores y selectores), para auxiliarles en la apertura y cierre de
multitud de circuitos en un orden riguroso.
4.2.1.- RED DE CONEXION Y UNIDAD DE CONTROL
Los sistemas 7A1 y 7A2, utilizan relés, buscadores, selectores y
combinadores. Los sistemas 7B y 7D emplean básicamente relés y
buscadores. Existen teóricamente "selectores" pero son buscadores que
desempeñan el papel de selectores.
El sistema 7D utiliza además, como órgano de control auxiliar, un órgano
denominado "autoconmutador paso a paso".
En todos los casos, la etapa de concentración se efectúa con buscadores y las
de distribución y expansión con selectores.
37

38. ESTUDIO GENERAL DEL SISTEMA 7A2 (el más importante)
C.C = Circuito de cordón
B = Buscador
SG = Selector de grupo
SF = Selector final
A = Abonado llamante
B = Abonado llamado
En este diagrama se observan los buscadores y selectores que ha de atravesar
una llamada local; se han omitido los equipos de línea por simplificar.
Una llamada local atraviesa 2 buscadores y 4 selectores, estableciendo 6
puntos de cruce.
Estos conmutadores permanecen ocupados durante toda la comunicación. En
cada etapa de conmutación existen otras muchas maquinas a disposición del
resto de llamadas.
A la etapa de concentración (entradas) se conectan los abonados, sobre un
número inferior de buscadores, con accesibilidad total, es decir todos los
abonados tienen acceso a los buscadores libres de su grupo de buscadores.
Puede haber o no otra etapa de concentración, materializada por un nuevo
buscador que conecta al abonado llamante con un circuito de conexión, o
circuito de cordón.
El circuito de cordón conecta hacia la etapa de distribución y hacia la unidad
de control, alimenta el micrófono del aparato telefónico, supervisa el
descolgado del abonado llamado (para arrancar el cómputo del abonado
llamante) y es el que lleva el control de la reposición al final de la llamada.
Cuando el abonado descuelga (el llamante), giran todos los selectores libres
del grupo en el que se encuentra el abonado, ocupándose uno de ellos. Si
procede, también giran los buscadores del grupo alcanzado de buscadores de
segunda etapa, alcanzándose un circuito de conexión hacia la etapa de
distribución y hacia la unidad de control.
El objeto de los buscadores es "buscar" un circuito cualquiera de conexión
que se encuentre libre, para conectar al abonado llamante. El giro de los
mismos no se controla por la Unidad de Control, sino que es un
automatismo propio de la etapa de concentración.
38

39. El número de circuitos de cordón es muy inferior al número de abonados.
Los circuitos de cordón no están unidos rígidamente a un registrador de la
Unidad de Control (U. de C.), ya que el registrador solo está ocupado
durante el establecimiento de la comunicación y el circuito de cordón lo está
durante toda la comunicación.
Por tanto existe una etapa de concentración hacia registradores, mayor
número de entradas (circuitos de cordón), que de salidas (registradores). Se
realiza mediante buscadores.
A través de la etapa de concentración el abonado llamante se conecta aun
REGISTRADOR libre de la central. Desde el registrador se le envía TONO
DE MARCAR y así acaba la llamada ETAPA DE PRESELECCION.
Al recibirlo el abonado marca cifras con el dispositivo de marcar del
aparato, en los sistemas Rotary solo se admiten señales de corriente continua
(producidas por el disco o falso teclado).
El registrador recibe y almacena las cifras, y se dispone a realizar las
selecciones oportunas con esta información.
Suponiendo una llamada local, hay que realizar varias selecciones en la
etapa de distribución (por ejemplo, 3 selecciones en 3 selectores de grupo) y
una selección en la etapa de expansión, en el llamado selector final.
Hay una d iferencia fundamental entre los selectores de grupo y los
selectores finales; en la distribución se tiene algún grado de libertad porque
vale cualquier salida libre en la dirección deseada, dentro del selector. Sin
embargo, en el selector final hay que determinar una salida especifica, que
es el abonado llamado. Por ello se dice que en los selectores finales no existe
ningún grado de libertad. Se dice que los selectores de grupo efectúan
"selección y captura" y que los selectores finales efectúan "doble selección".
39

40. En cualquier selector y en cualquiera de los sistemas rotatorios, el control
que el registrador efectúa sobre el selector se realiza mediante "impulsos" de
corriente continúa. Tales impulsos pueden ser directos o indirectos
(INVERSOS).
Cuando el control se efectúa por impulsos directos (7D), el registrador:
a) Recibe y almacena las cifras que determinan la selección.
b) En consonancia con ellas envía cierto número de impulsos hacia el
selector (Impulsos directos de selección).
Dichos impulsos determinan el giro del selector.
Cuando el control se efectúa por impulsos inversos (7A1, 7A2 y 7B), el
registrador:
a) Recibe y almacena las cifras que determinan la selección.
b) Cuando dispone de información suficiente ordena al selector que empiece
a girar.
c) El selector, mientras gira indica al registrador (mediante el envío de
impulsos) las posiciones por las que va pasando (Impulsos inversos de
selección).
d) El registrador cuenta los impulsos inversos.
e) Cuando lo determine la "ley de niveles", ordena la detención del selector,
que queda en la posición de giro deseada.
Tanto en un caso como en el siguiente, el control se realiza en cada etapa de
la conmutación sin tener en cuenta la etapa siguiente (Control Progresivo) y
mediante el registrador (Indirecto).
40

41. 4.2.2.- CONFIGURACION GENERAL
Veamos el diagrama de enlaces simplificado del 7A2 en una red de 6 cifras.
Aparecen en el mismo los enlaces de llegada y salida. Los selectores S1,
S3L, S4 y S3LL son selectores de grupo y el SF es el final.
Como S1 da acceso a Enlaces de salida y S3L a locales, en S1 se determina
si la llamada es local o saliente.
Una llamada local sigue el camino:
Abdo llamante - B1 - B2 - CC - S1 - S3L - S4 - SF -
Abdo llamado
Una llamada saliente sigue el camino:
Abdo llamante - B1 - B2 - CC - S1 - enlace de salida
Las llamadas entrantes siguen el camino:
Enlace de llegada - S3LL - S4 - SF - Abdo llamado
A = ABONADO LLAMANTE
B = ABONADO LLAMADO
B1 = BUSCADOR PRIMERO
B2 = BUSCADOR SEGUNDO
C.C. = CIRCUITO DE CONEXION (CIRCUITO DE CORDON)
S1 = SELECTOR PRIMERO
S3L = SELECTOR TERCERO LOCAL
S4 = SELECTOR CUARTO
SF = SELECTOR FINAL
S3LL = SELECTOR TERCERO DE LLEGADA
E LL = ENLACE DE LLEGAD
ES = ENLACE DE SALIDA
BC = BUSCADOR DE CORDON
BR = BUSCADOR DE REGISTRADOR
La etapa de concentración hacia registradores se hace con circuitos
eslabones; cada circuito eslabón consta de un buscador de cordón y un
buscador de registrador.
41

42. Las señales hacia el abonado, distintas al tono de marcar, es decir, señal de
llamada, ocupado, corriente de llamada, etc... las en via el S4.
4.3.- SISTEMAS DE BARRAS CRUZADAS "CROSSBAR" CONVENCIONALES
- COMPONENTES
Vamos a estudiar los del sistema Pentaconta (P-1000 y P-32) por ser el más
extendido.
- Reles pentaconta (de uso general, Reducido, Quintuple, Múltiple)
- Multiselector (Multiconmutador)
Vamos a estudiar de un modo detallado el multiselector por su gran importancia.
MULTISELECTOR
Es un órgano que establece puntos de cruce por presión de resortes. Para establecer
los puntos de cruce, se disponen conjuntos paralelos de barras cruzadas (crossbar),
verticales y horizontales, según un sistema de ejes cartesianos, recibiendo el nombre
de multiselector.
Las barras verticales son los "selectores", y las barras horizontales se las
denomina "niveles". El selector actúa en combinación con una barra horizontal y su
cruce determina el punto de cruce efectuado.
La función que realiza el multiselector, es unir eléctricamente la línea individual de
un selector con una de las líneas conectadas a las barras horizontales.
La elección de esta última, se realiza por órganos de control ajenos al multiselector.
El multiselector es un conjunto de selectores que permite la unión de las líneas de
entrada a él conectadas y las líneas de salida. Según su situación en la central
pueden ser entradas las líneas conectadas a las barras horizontales, y salidas las
barras verticales (selectores), o viceversa.
El multiselector típico de pentaconta es el de 22 selectores y 14 barras horizontales.
Cada Barra Horizontal (B.H.) dispone de 2 posiciones (alta o baja), por tanto el
número de niveles posibles en horizontal para todo el cuadro es de:
14 x 2 = 28 niveles
42

43. Esto quiere decir que a la parte horizontal pueden conectarse 28 entrados (ó 28
salidas).
Cada Barra Vertical (B.V.), o Selector, sólo posee una posición. Por tanto, el
número de salida o entradas por el vertical será de 22.
Este multiselector puede realizar los siguientes puntos de cruce posible:
14 x 2 = 28; 28 x 22 = 616
De los cuales pueden realizarse simultáneamente sólo 22 puntos de cruce.
La regla del multiselector es que puede realizar simultáneamente un número de
puntos de cruce igual al número de sus entradas, o de sus salidas, EL QUE SEA
MENOR.
Existe una técnica denominada "DESDOBLAMIENTO", que permite aumentar el
número de niveles del multiselector, y por tanto el número de puntos de cruce
posibles.
La barra Horizontal Inferior (B.H.14) no tiene acceso a niveles, pero determina
que el resto de las barras horizontales tenga acceso a un número mayor de niveles.
Se dice que B.H.14 es una barra de desdoblamiento y que las barras B.H.1 a B.H.13
son barras de selección. en este caso la B.H.14 no tiene niveles, pero permite que
cada barra, de B.H.1 a B.H.13, disponga de sus dos niveles propios (1 cuando gira
hacia arriba y 1 cuando gira hacia abajo), pero combinados con las 2 posiciones
(alta y baja) de la Barra de Desdoblamiento.
Combinando las 2 posiciones que pued efectuar una barra de selección, con las 2
posiciones que puede efectuar la barra de desdoblamiento se consiguen 4 niveles
diferentes por cada barra de selección.
43

44. 1º caso
14 BH x 2N = 28 Niveles
2º caso (con B.D.)
13 BH x 2N x 2N(debido a B.D.) = 52 Niveles
El desdoblamiento es una técnica de conexionado que permite aumentar el número
de niveles del multiselector, pero a costa de disminuir el número de hilos, a los que
se efectúa el punto de cruce.
Si no existe desdoblamiento, la conmutación se hace a 8 hilos, pero si se realiza el
desdoblamiento, cada nivel se compone de 4H, y la conmutación se hace por tanto a
4H.
Para seleccionar un nivel cualquiera es preciso actuar una de las barras de selección
y la barra de desdoblamiento, de esta forma se selecciona uno de los 4 niveles de
cada barra de selección.
Veamos gráficamente los niveles con o sin desdoblamiento que se obtienen por
ejemplo, para la B.H.1 (1ª barra de selección).
El número total de niveles a 4 Hilos, obtenidos de esta forma sera:
4 x 13 = 52 niveles
Si utilizamos dos barras de desdoblamiento, por ejemplo BH13 y BH14, el número
de niveles seria:
Como solo tenemos 12 barras de selección;
12 x 2 x 2 x 2 = 96 niveles, pero a 2 hilos
Regla general:
nº de hilos sin desdoblamiento (es 8)
nº de hilos = ---------------------------------------
nº de posiciones de desdoblamiento
Existe un caso intermedio, cuando se utiliza una barra y media de desdoblamiento.
Por ejemplo, la B.H.14 es de desdoblamiento, y la B.H.13 es de desdoblamiento y
selección. Además suponemos que la conmutación se realiza a 10 hilos.
44

45. Para hallar el número de niveles se toman primero las barras de sólo selección:
12 barras de selección x 2 posiciones/barra x 3 niveles/posición =
72 niveles
Además hay que añadir
1 barra de selección y desdoblamiento x 1 posición de selección x 2
niveles/posición =
2 niveles en la barra de selección y desdoblamiento
TOTAL = 72 + 2 = 74 niveles
¿A cuantos hilos se hará la conmutación?
nº de hilos sin desdoblamiento 10
n = ------------------------------------ = ---- = 3'3
nº de posiciones de desdoblamiento 3
Como sólo podemos utilizar la parte entera => 3 hilos. Obtenemos por tanto.
74 niveles, 22 selectores y conmutación a 3 hilos
¿Cuantos puntos de cruce son posibles en este multiconmutador (multiselector)?
74 niveles x 22 selectores = 1.628
¿Cuantos pueden realizarse simultáneamente?
Sólo 22 puntos de cruce
45

46. 4.3.1.- RED DE CONEXION Y UNIDAD DE CONTROL
En los sistemas Crossbar convencionales la Red de Conexión (R. de C) es
analógica-espacial de mallas. Se llama así porque la unidad básica es el
multiselector.
El sistema más extendido es el P-1000. En dicho sistema los multiselectores
se agrupan en unidades básicas denominadas "Elementos de Selección"
(E.S.). Cada Elemento de Selección incluye 2 etapas de conmutación, y cada
etapa, un cierto número de multiselectores.
La configuración típica es de 20 multiselectores en una etapa, y de 7
multiselectores en otra.
EC1 - Etapa de conmutación 1
EC2 - Etapa de conmutación 2
1,2, . . 20 - Los 20 multiselectores de EC1
1,2, . . 7 - Los 7 multiselectores de EC2
En condiciones normales de funcionamiento, es necesario establecer "2"
puntos de cruce (uno en EC1 y el otro en EC2), para determinar un camino
de conversación a través del elemento deseado.
La unión entre ambas etapas se realiza según el siguiente criterio:
Cada vertical de los multiselectores de laEtapa de conmutación 1 (EC1),
está rígidamente unido a un nivel los multiselectores de Etapa de
conmutación 2 (EC2). En el sistema P-1000 cada uno de los multiselectores
de EC1, está unido con cada uno de los multiselectores de EC2, a través de
2 uniones rígidas como las indicadas. Como dispone de 2 uniones rígidas
entre cada multiselector de EC1 y EC2 se dice que la Red utilizada es de
"malla 2".
Supongamos que el sistema debe establecer un camino de conversación a
través de un elemento de selección, en la dirección EC1->EC2.
Consideramos entonces como entradas de EC1, los niveles del multiselector,
46

47. y como salidas, los verticales de EC2. Esto es lo que ocurre en
PRESELECCION (Etapa de Concentración).
Si se efectúa el punto de cruce 1 en el multiselector 17 de EC1, se está
conectando la entrada con el vertical 4 (V4) de dicho multiselector. Como
dicho vertical está unido rígidamente al nivel 34 (N34) del multiselector 4,
la entrada queda unida a dicho multiselector. Si en este estado se efectúa el
punto de cruce 2, la entrada queda unida con la salida.
También pueden establecerse caminos de conversación a través del
"Elementos de Selección" (E.S.) en la dirección contraria a la vista; tal
como ocurre en las etapas de Selección, Etapa de distribución y de
Expansión.
En cualquiera de los casos anteriores, el hecho de que se realicen
determinados puntos de cruce y no se realicen otros, debe estar gobernado
por la Unidad de Control del sistema.
Al igual que en los sistemas rotatorios, los sistemas crossbar utilizan
REGISTRADOR, que es el encargado de recibir y almacenar las cifras
procedentes del abonado llamante, o de otras centrales; pero también y como
órgano característico de este tipo de sistemas que utilizan control común
analógico, se utiliza un órgano denominado MARCADOR.
Además el registrador dispone de órganos auxiliares.
El marcador es un órgano de la Unidad de Control (U. de C.), pero está
ubicado en la Red de Conexión (R. de C). Suele haber por seguridad 2
marcadores por "Elementos de Selección" (E.S.).
En la fase de selección, cuando el registrador dispone de las cifras marcadas,
y se procede al establecimiento de la conexión a través del Elementos de
Selección (E.S.), el marcador recibe desde el registrador y órganos
auxiliares, información relativa a cuál debe ser el encaminamiento.
47

48. En la fase de selección, la llamada se presenta en el elemento de selección,
por verticales de multiselector de EC2 y ha de salir por niveles de
multiselectores de EC1.
El marcador, en virtud de la información recibida, desde el registrador y
sus órganos auxiliares, ha de conectar, a través del elemento de selección, la
entrada con una de sus salidas del elemento, en la dirección deseada y que
estén libres.
Supongamos, que A y B son salidas en la dirección deseada, según la
información recibida del registrador.
48

49. El marcador:
a) Investiga si las salidas están libres u ocupadas.
b) Elige un multiselector que tenga salidas libres en la dirección deseada.
c) Busca malla interna entre el multiselector donde aparece la llamada y el
multiselector elegido en (b).
d) Ordena la ejecución de los puntos de cruce correspondientes (1 y 2).
El marcador nunca intenta un punto de cruce que encamine la llamada hacia
un multiselector que carezca de salidas libres en la dirección deseada.
En el Control Común, antes de efectuar una conexión en una etapa, se
comprueba que existen salidas libres en la dirección deseada, con lo que la
probabilidad de congestión es menor que en el Control Progresivo.
Esta forma de efectuar las selecciones se denomina "Selección Conjugada" o
Selección Inteligente. el marcador es quien la realiza.
Si la llamada ha de salir del Elementos de Selección (E.S.) por una única
salida obligatoria, el marcador sólo comprueba si está libre o ocupada, para
hacer la conexión. Esto es lo que ocurre cuando la salida es el abonado
llamado.
Si la llamada no está en fase de selección, sino en la de Preselección, se
producen algunos hechos diferenciadores.
a) El Elementos de Selección (E.S.) se recorre en sentido contrario.
b) Como aún no se accedido a laUnidad de Control (U. de C.), no
hay intercambio de información entre el registrador y el marcador.
c) Cualquier salida libre del elemento es válida.
En cualquiera de los casos anteriores, el marcador puede tener dificultades al
intentar la unión entre los multiselectores EC1 y EC2 elegidos ya que entre
un multiselector de EC1 y otro de EC2 sólo existen 2 uniones.
Para paliar este inconveniente se utiliza la "Ayuda Mútua".
La Ayuda Mútua permite transferir una llamada de un multiselector de
EC2, con las salidas que deseamos ocupadas, a otro multiselector de EC2
que disponga de alguna libre.
Existen niveles de ayuda mútua unidos rígidamente a selectores de ayuda
mútua de otros multiselectores de EC2. La llamada se transfiere dentro de la
etapa EC2.
49

50. 5.- ¿Qué es la Inversión de Polaridad? y ¿Cuál es su función en Nuestro
Sistema de Tarificación?
Todos los que tenemos una caseta telefónica muy probablemente también tenemos
un sistema de tarificación para controlar y administrar nuestro negocio, lo que muy pocos
conocen es el funcionamiento de estos sistemas de tarificación.
Quizás la inquietud mas frecuente que se tiene a la hora de adquirir o instalar un
sistema de tarificación para nuestro negocio es saber cual es el más adecuado que nos
pueda ofrecer una mejor forma de controlar nuestra caseta telefónica.
Los sistemas de tarifación existentes en el mercado son muchos y cada uno ofrece
diferentes características, los hay instalables en una PC y los hay autónomos que no
requieren de ella para su funcionamiento.
Pero cualquiera que sea por el que nos decidamos todos funcionan de la misma
manera y cumplen con un solo objetivo Tarificar las Llamadas que se realizan en nuestro
negocio.
Para poder cumplir con este objetivo todos los tarificadores existentes en el mercado
sin importar si es instalable o autónomo requieren indispensablemente de una señal llamada
Inversión de Polaridad.
La inversión de polaridad es una señal electrónica de carácter análogo que indica
cuando una llamada ha sido contestada del otro lado de la línea.
Todas las compañías de telefonía utilizan esta señal para poder determinar la duración de
cada llamada en su sistema, esta señal es la misma que necesitamos para activar las
llamadas en nuestro tarificador de forma automática, siempre y cuando la compañía permita
que la señal viaje a través de la línea.
Cuando una línea cuenta con esta señal nos facilita el cobro de las llamadas en la
caseta telefónica ya que una vez se recibe la señal de inversión de polaridad el sistema
empieza a contar de forma automática el tiempo de la llamada y genera el cobro
correspondiente al termino de la misma.
Además le da transparencia y confiabilidad al negocio ya tenemos la seguridad de
que la llamada que se le cobre al cliente de la caseta será la misma que la compañía nos
cobre en nuestra facturación mensual.
El principal inconveniente que se presenta cuando dicha señal no está disponible es
que el sistema de tarificación nunca empieza el cobro ni el conteo del tiempo de la llamada
porque simplemente nunca se le informa que la llamada ha sido contestada.
En las líneas de la Red de Telefonía de Servicio Público (PSTN) o también
llamadas líneas fijas, la inversión de polaridad es un servicio que debe prestar la compañía
telefónica local. Cada una de estas empresas ofrece la inversión de polaridad bajo
condiciones específicas.
50

51. Para los casos en los que definitivamente no es posible acceder a este servicio
TELECASETAS tiene una solución por medio de un Inversor de Polaridad Activado por
Voz que utiliza técnicas avanzas de detección de voz que solucionan la deficiencia de esta
señal en líneas fijas generando la inversión de polaridad para cualquier sistema de
tarificación a partir de la voz, la señal generada por este inversor permite activar las
llamadas de forma totalmente automática sin tener que presionar algún botón o tecla en el
teléfono evitando así el fraude por parte del usuario o por parte del empleado operador.
En el caso de las líneas de telefonía móvil (GSM, CDMA, etc.) la inversión de
polaridad es un servicio que debe prestar la planta o base celular.
Debido a que existen tantas marcas y versiones de las plantas celulares a veces se hace
difícil saber cual trae inversión de polaridad y cual no.
Lo recomendable es que revise cuidadosamente las características de la planta
celular o consultar con el distribuidor si su planta celular tiene el servicio de inversión de
polaridad, en algunos casos es una opción que debe ser activada.
Las Plantas GSM de TELECASETAS ya cuentan con la señal de inversión de
polaridad permitiéndoles ser conectadas con cualquier sistema de tarificación.
ASPECTOS TECNICOS La señal electrónica que representa la inversión de
polaridad es como su nombre lo dice un cambio en la polaridad de la línea telefónica. Las
líneas telefónicas siguen un estándar similar en todos los países del mundo, dicho estándar
es estipulado por la ITU-T (Unión internacional de telecomunicaciones). En resumen una
línea telefónica está compuesta por dos cables llamados TIP y RING, entre dichos
terminales existe un voltaje DC que usted podría medir con cualquier multímetro
convencional.
El voltaje que se encuentra entre TIP y RING varía dependiendo del estado del
teléfono y de la llamada, la tabla a continuación hace un resumen de los diferentes voltajes
y su descripción.
• Voltaje de línea colgada +45 voltios
• Voltaje de línea descolgada +8 voltios
• Voltaje de línea llamada contestada -8 voltios
En general usted puede medir una línea telefónica con cualquier multímetro, la
medida de voltaje DC se convertirá en un valor negativo cuando aparezca la señal de
inversión de polaridad.
51

52. 6. SEÑALES ELÉCTRICAS Y ACÚSTICAS EN LA LÍNEA TELEFÓNICA.
Cuando se realiza o se recibe una llamada telefónica, la línea pasa por distintos
estados definidos por las señales eléctricas presentes en ella. La monitorización de estas
señales, permite conocer qué ocurre y en qué fase de la llamada nos encontramos. Esta
información es de gran utilidad cuando se trabaja con dispositivos telefónicos automáticos.
6.1. Evolución de la tensión en la línea en el curso de una llamada saliente.
En reposo, la línea presenta una tensión continua de 48 V con una polaridad
determinada. La línea queda ocupada cuando se descuelga el teléfono, lo que equivale a
demandar de ella un consumo superior a 5 mA a la tensión de 48 V. En ese instante, la
tensión cae a un valor comprendido entre 6 y 18 V, en función del ajuste que se haya hecho
de la corriente de bucle, manteniendo la polaridad. Después de marcar el número de
teléfono y en el instante en el que el interlocutor descuelga, la tensión en la línea invierte la
polaridad manteniendo su valor absoluto. Cuando el interlocutor cuelga, la polaridad se
invierte de nuevo volviendo al valor inicial. Al colgar el teléfono, la tensión en la línea
retorna al valor de 48 V quedando de nuevo la línea en reposo. En la siguiente figura
podemos observar gráficamente esta evolución.
Figura 01
Como se ha dicho, la caída de tensión provocada por el descuelgue del teléfono
depende del ajuste en la corriente de bucle. Esta corriente de bucle es el consumo en
continua del teléfono, que típicamente tiene un valor de 35 mA, aunque es posible
consumir hasta 80 mA sin riesgo de sobrecargar la línea. Esta corriente será suficiente, en
determinados casos, para alimentar circuitos electrónicos de la propia línea sin necesidad de
una alimentación externa. Las particularidades de la autoalimentación se comentarán en
siguientes apartados.
Es de destacar la gran utilidad de la información proporcionada por la inversión de
polaridad de la línea, ya que esta circunstancia permite la detección instantánea del inicio y
fin de una llamada telefónica. Sobre este particular se volverá en un apartado específico.
52

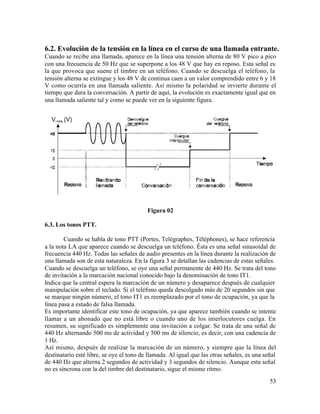

53. 6.2. Evolución de la tensión en la línea en el curso de una llamada entrante.
Cuando se recibe una llamada, aparece en la línea una tensión alterna de 80 V pico a pico
con una frecuencia de 50 Hz que se superpone a los 48 V que hay en reposo. Esta señal es
la que provoca que suene el timbre en un teléfono. Cuando se descuelga el teléfono, la
tensión alterna se extingue y los 48 V de continua caen a un valor comprendido entre 6 y 18
V como ocurría en una llamada saliente. Así mismo la polaridad se invierte durante el
tiempo que dura la conversación. A partir de aquí, la evolución es exactamente igual que en
una llamada saliente tal y como se puede ver en la siguiente figura.
Figura 02
6.3. Los tonos PTT.
Cuando se habla de tono PTT (Portes, Telégraphes, Téléphones), se hace referencia
a la nota LA que aparece cuando se descuelga un teléfono. Ésta es una señal sinusoidal de
frecuencia 440 Hz. Todas las señales de audio presentes en la línea durante la realización de
una llamada son de esta naturaleza. En la figura 3 se detallan las cadencias de estas señales.
Cuando se descuelga un teléfono, se oye una señal permanente de 440 Hz. Se trata del tono
de invitación a la marcación nacional conocido bajo la denominación de tono IT1.
Indica que la central espera la marcación de un número y desaparece después de cualquier
manipulación sobre el teclado. Si el teléfono queda descolgado más de 20 segundos sin que
se marque ningún número, el tono IT1 es reemplazado por el tono de ocupación, ya que la
línea pasa a estado de falsa llamada.
Es importante identificar este tono de ocupación, ya que aparece también cuando se intenta
llamar a un abonado que no está libre o cuando uno de los interlocutores cuelga. En
resumen, su significado es simplemente una invitación a colgar. Se trata de una señal de
440 Hz alternando 500 ms de actividad y 500 ms de silencio, es decir, con una cadencia de
1 Hz.
Así mismo, después de realizar la marcación de un número, y siempre que la línea del
destinatario esté libre, se oye el tono de llamada. Al igual que las otras señales, es una señal
de 440 Hz que alterna 2 segundos de actividad y 3 segundos de silencio. Aunque esta señal
no es síncrona con la del timbre del destinatario, sigue el mismo ritmo.
53

54. Figura 03
Existen también otros tonos como el tono de invitación a la marcación internacional
denominado tono IT2, que consiste en una mezcla de 440 Hz y 330 Hz, y los tonos de
invitación IT3 e IT4 que generalmente se utilizan en redes interiores.
Para extraer estos tonos de la línea telefónica, se necesita un filtro paso banda en
torno a los 440 Hz. Existen circuitos integrados específicos para realizar esta función que
generalmente entregan una señal TTL a nivel alto o pulsante cuando está presente la
frecuencia de 440 Hz en la línea, y a nivel bajo cuando no.
Figura 04
Por ejemplo, es posible realizar un detector de 440 Hz con un NE567 como el representado
en la figura 4. En este montaje se incluye un amplificador de ganancia ajustable realizado
con un LM741. La salida a colector abierto del NE567 estará activa cuando exista en la
entrada una señal de 440 Hz. Aumentando el valor de C2 se podrá se podrá aumentar el
tiempo de respuesta, de la misma manera, disminuyendo el valor de C3 podemos reducir el
ancho de banda. Un tiempo de respuesta largo aporta insensibilidad a señales cortas en el
tiempo, permitiendo despreciar posibles parásitos en la línea con esta frecuencia.
54

55. Hay que tener en cuenta que, los tiempos arriba indicados son fiables únicamente cuando
trabajamos con una línea telefónica pública, ya que para el caso de redes internas
gestionadas por una centralita telefónica, estos tiempos pueden variar sustancialmente.
6.4. Numeración por frecuencias vocales.
La numeración decimal presenta un claro problema, y este es que el tiempo
necesario para transmitir un número a la central telefónica no es despreciable como
consecuencia de que es una transmisión serie. Además su aplicación se reduce casi
exclusivamente a la marcación de números ya que resultaría complejo y lento realizar
transmisiones de datos utilizando este mecanismo.
Como consecuencia de todos estos inconvenientes, nace el sistema de numeración
por frecuenc ias vocales o tonos DTMF (Dual Tone Multi Frequencies). Se basa en la
transmisión de un par de tonos de distinta frecuencia para cada cifra. De esta manera, es
como si cada tecla estuviese conectada a la central por un hilo independiente. Por tanto es
obvio pensar que el tiempo necesario para transmitir una cifra será el mismo para el 5 que
para el 0. El tiempo mínimo necesario para que una cifra sea transmitida a la central es de
50 ms., y la pausa mínima entre cifras es también de 50 ms., de tal manera que para marcar
un número de nueve cifras se necesitan (9+8)*50 = 850 ms. Este valor dista mucho de los
13 segundos que se necesitan en la numeración decimal, aunque bien es cierto que para
marcar a esta velocidad se necesitan microprocesadores o memorias.
Como hemos dicho, cada tecla se identifica unívocamente con un par frecuencias.
Existen dos grupos de frecuencias, el grupo de bajas frecuencias y el grupo de altas
frecuencias. Cada cifra está compuesta por una frecuencia de cada grupo. En la siguiente
tabla podemos observar la correspondencia de cada cifra con su par de frecuencias.
Figura 05
55

56. 7.- Sistema de Señalización de Canal Común Numero 7 (SS7 o C7)
La señalización se refiere al intercambio de información entre componentes de
llamada los cuales se requieren para entregar y mantener servicio. SS7 es un medio por el
cual los elementos de una red de telefonía intercambian información. La información es
transportada en forma de mensajes. SS7 provee una estructura universal para señalización
de redes de telefonía, mensajería, interconexión, y mantenimiento de redes. Se ocupa del
establecimiento de una llamada, intercambio de información de usuario, enrutamiento de
llamada, estructuras de abonado diferentes, y soporta servicios de Redes Inteligentes (IN).
Para mover alguna funcionalidad no crítica en tiempo fuera de la trayectoria de
señalización principal, y para flexibilidad futura, fue introducido el concepto de un
"servicio plano" separado por la tecnología IN. El inicial, y actual uso más importante de la
tecnología IN ha sido para servicio de traducción de servicios, por ejemplo, cuando se
traducen números de llamada libre a números regulares Public Switched Telephone
Network (PSTN). Pero servicios mucho más complejos han sido desde entonces
construidos en IN, como el CLASS y las llamadas telefónicas pre-pagadas. SS7 es también
importante al enlazar tráfico VoIP a la red PSTN. SS7 es usado en las redes de telefonía
móvil celular como Global System for Mobile (GSM) y Universal Mobile
Telecommunications System (UMTS) para aplicaciones de voz (Conmutación de
Circuitos) y datos (Conmutación de paquetes).
La SS7 claramente divide los planos de señalización y circuitos de voz. Una red SS7
tiene que ser hecha de equipo capaz de soportar SS7 de terminal a terminal para proveer su
funcionalidad completa. La red está hecha de muchos tipos de enlace (A, B, C, E, y F) y
tres nodos de señalización – Punto de Conmutación de Servicios (SSP), Punto de
Transferencia de Señal (STP), y Punto de Control de Servicio (SCP). Cada nodo es
identificado en la red por un número, un código punto. Los servicios extendidos son
entregados por una interfaz de base de datos a nivel SCP usando X.25.
El Sistema de Señalización de Canal Común Numero 7 (es decir, SS7 o C7) es
un estándar global para las telecomunicaciones definidas por el sector de estandarización de
56

57. las telecomunicaciones ITU-T de la Unión de Telecomunicaciones Internacionales ITU.
El estándar define el protocolo y los procedimientos mediante los cuales los elementos de la
Red de Telefonía Conmutada Pública (PSTN) intercambian información sobre una red
digital para efectuar el enrutamiento, establecimiento y control de llamadas. La definición
de ITU para SS7 permite variantes nacionales tales como el Instituto de Estándares
Nacionales Americanos ANSI y Bell Comunicación usados en Norteamérica y el Instituto
de Estándares de Telecomunicaciones Europeos European Telecommunications
Standards Institute (ETSI) usado en Europa.
Protocolos de SS7
57

58. El estándar X.25
La norma X.25 es el estándar para redes de paquetes recomendado por CCITT, el
cual emitió el primer borrador en 1974. Este original sería revisado en 1976, en 1978 y en
1980, y de nuevo en 1984, para dar lugar al texto definitivo publicado en 1985. El
documento inicial incluía una serie de propuestas sugeridas por Datapac, Telenet y Tymnet,
tres nuevas redes de conmutación de paquetes. La X.25 se define como la interfaz entre
equipos terminales de datos y equipos de terminación del circuito de datos para terminales
que trabajan en modo paquete sobre redes de datos públicas. Las redes utilizan la norma
X.25 para establecer los procedimientos mediante los cuales dos equipos terminales de
datos ETD que trabajan en modo paquete se comunican a través de la red.
Este estándar pretende proporcionar procedimientos comunes de establecimiento de
sesión e intercambio de datos entre un equipo terminal de datos ETD y una red de paquetes
Equipo terminal del circuito de datos (ETCD), también conocido como ECD (Equipo de
Comunicación de datos, en inglés DCE).. Entre estos procedimientos se encuentran
funciones como las siguientes: identificación de paquetes procedentes de ordenadores y
terminales concretos, asentimiento de paquetes, rechazo de paquetes, recuperación de
errores y control de flujo. Además, X.25 proporciona algunas facilidades muy útiles, como
por ejemplo en la facturación a estaciones ETD distintas de la que genera el tráfico.
Dentro de la perspectiva deX.25, una red opera en gran parte como un sistema
telefónico. Una red X.25 se asume como si estuviera formada por complejos conmutadores
de paquetes que tienen la capacidad necesaria para el enrutamiento de paquetes. Los
anfitriones no están comunicados de manera directa a los cables de comunicación de la red.
En lugar de ello, cada anfitrión se comunica con uno de los conmutadores de
paquetes por medio de una línea de comunicación serial. En cierto sentido la comunicación
entre un anfitrión y un conmutador de paquetes X.25 es una red miniatura que consiste en
un enlace serial. El anfitrión puede seguir un complicado procedimiento para transferir sus
paquetes hacia la red.
El estándar X.25 no incluye algoritmos de encaminamiento, pero conviene resaltar
que, aunque las interfaces ETD/ETCD de ambos extremos de la red son independientes uno
de otro, X.25 interviene desde un extremo hasta el otro, ya que el tráfico seleccionado se
encamina al final. A pesar de ello, el estándar recomendado es asimétrico ya que sólo se
define un lado de la interfaz con la red (ETD/ETCD).
Nota: Un ETCD es todo dispositivo que participa en la comunicación entre dos
dispositivos pero que no es receptor final ni emisor original de los datos que forman parte
de esa comunicación. Es el componente del circuito de datos que transforma o adecua las
señales para poder utilizar el canal de comunicaciones.
58

59. Frame Relay y ATM (Asynchronous Transfer Mode)
CANTV pone a su disposición el Servicio de Transporte de Datos y Voz más usado
mundialmente, Frame Relay. El cual le permite la conmutación de tramas, garantizando un
uso dinámico del ancho de banda.
Ventajas y beneficios
• Velocidad de acceso escalable desde 64 hasta 2.048 kbps.
• Cobertura a nacional con alta disponibilidad y confiabilidad.
• Ofrece una plataforma de gestión y monitoreo de los circuitos.
• Acceso internacional.
• Frame Relay es capaz de manejar tráfico de datos por ráfagas, dada su habilidad
para proporcionar ancho de banda adicional cuando existen recursos disponibles en
la red.
• Tarifa plana independientemente del uso.
Características
Permite la transmisión de datos a velocidades desde 64 hasta 2.048 kbps a través de
circuitos virtuales permanentes (PVC´s). Se garantiza un ancho de banda (Commited
Information Rate, CIR).
Aplicaciones principales de este servicio:
• Interconexión LAN a LAN.
• Transferencia de altos volúmenes de datos.
• Acceso a sistemas de información centralizados desde localidades remotas.
Posibilidad de integrar voz y datos.
59

60. Hay muchas maneras de ver a Frame Relay; es un servicio, una tecnología y un
juego de protocolos.
Frame Relay comenzó como u n movimiento a partir del mismo grupo de
especificaciones fueron definidas por ANSI, fundamentalmente como medida para superar
la lentitud de X.25, eliminando la función de los conmutadores, en cada "salto" de la red.
X.25 tiene el grave inconveniente de su importante "overhead" producido por los
mecanismos de control de errores y de flujo.
Hasta hace relativamente poco tiempo,X.25 se ha venido utilizando como medio de
comunicación para datos a través de redes telefónicas con infraestructuras analógicas, en
las que la norma ha sido la baja calidad de los medios de transmisión, con una alta tasa de
errores. Esto justificaba los abundantes controles de errores y sus redundantes mecanismos
para el control de flujo, junto al pequeño tamaño de los paquetes. En resumen, se trataba de
facilitar las retransmisiones para obtener una comunicación segura.
Frame Relay, por el contrario, maximiza la eficacia, aprovechándose para ello de
las modernas infraestructuras, de mucha mayor calidad y con muy bajos índices de error, y
además permite mayores flujos de información.
Frame Relay se define, oficialmente, como un servicio portador RDSI (ISDN) de
banda estrecha en modo de paquetes, y ha sido especialmente adaptado para velocidades de
hasta 2,048 Mbps., aunque nada le impide superarlas.
Frame Relay proporciona conexiones entre usuarios a través de una red pública, del
mismo modo que lo haría una red privada con circuitos punto a punto. De hecho, su gran
ventaja es la de reemplazar las líneas privadas por un sólo enlace a la red. El uso de
conexiones implica que los nodos de la red son conmutadores, y las tramas deben de llegar
ordenadas al destinatario, ya que todas siguen el mismo camino a través de la red.
Frame Relay y ATM (Asynchronous Transfer Mode) son dos tecnologías de
paquetes rápidos empleadas con frecuencia a nivel comercial como base para construir e
interconectar redes de comunicaciones de datos digitales. Sin embargo, existen algunas
diferencias tecnológicas importantes entre ambas que deben ser tenidas en cuenta para
decidir la utilización de una u otra en aplicaciones particulares.
A finales de los años 80 y comienzos de los años 90 se produjo un gran avance en
las redes de comunicación digitales representado por un aumento de la confiabilidad de los
enlaces digitales de comunicación, el establecimiento de sistemas de comunicaciones
digitales de alta velocidad y el aumento cualitativo en la inteligencia de los sistemas finales
de los usuarios. Todo esto contribuyó a posibilitar el desarrollo y puesta en práctica de las
denominadas redes de comunicación con tecnología de paquetes rápidos (fast packet
technologies).
Frame relay y cell relay son las dos divisiones principales para la tecnología de
paquetes rápidos. La mayor diferencia entre ambas está en las características de las
unidades de información transferidas y el lugar de la red en que el protocolo es empleado.
60

61. La tecnología de Frame Relay transfiere la información en unidades de longitud variable
conocidas como "frames" y suele emplearse como tecnología de acceso en los extremos o
periferia de la red, siendo su representación más importante actualmente el conjunto de
estándares conocido precisamente como frame relay. La tecnología de cell relay, cuya
representación más importante es la tecnología ATM (Asynchronous Transfer Mode)
transfiere la información en unidades de longitud fija denominadas celdas ("cells") y suele
emplearse como una tecnología común para la conmutación y transporte de una variedad de
tipos de información.
A nivel comercial existe una fuerte competencia entre los proveedores de servicios
de Frame Relay y ATM, lo que frecuentemente genera incógnitas para los usuarios acerca
de que tecnología satisface mejor sus necesidades de comunicaciones. La intención básica
del presente artículo es contribuir en alguna medida a aclarar algunos aspectos relevantes
que diferencian a Frame Relay de ATM.
ALGUNAS SEMEJANZAS GENERALES ENTRE ATM Y FRAME RELAY
Tanto Frame Relay como ATM son tecnologías con un buen nivel de estandarización cuya
utilización práctica empezó a comienzos de los años 90. Ambas son orientadas a conexión
(connection oriented), a diferencia de la mayoría de las redes LAN que son no orientadas a
conexión (connectionless). Igualmente, ambas tecnologías implementan sus servicios
empleando los conceptos de circuito virtual permanente (PVC o private virtual circuit) y
circuito virtual conmutado (SVC o switched virtual circuit). En el caso de Frame Relay la
mayor parte de la infraestructura a nivel mundial se basa en circuitos virtuales permanentes
porque este fue el primer estándar desarrollado, el estándar para circuitos virtuales
conmutados surgió posteriormente y ya se ha comenzado a implantar.
Los circuitos virtuales permanentes se comportan como las líneas dedicadas tradicionales
porque tienen puntos terminales fijos que son establecidos en el momento de originar el
servicio, mientras que los circuitos virtuales conmutados se pueden conectar a cualquier
punto en la red mediante el establecimiento de una llamada iniciado por el usuario. El
proceso puede ser totalmente automatizado de modo que el usuario nunca esté al tanto de
los detalles de éste.
Otro elemento técnico importante que ambos estándares incorporan para hacer más
eficiente la utilización del ancho de banda es la multiplexación estadística (statistical
multiplexing), mediante la que diferentes fuentes de datos son combinadas en un único
enlace. La multiplexación estadística es, en general, más eficiente que la multiplexación por
división de tiempo (TDM o time division multiplexing).
Adicionalmente, ambas tecnologías están soportadas por grupos de trabajo que incorporan
información y esfuerzos provenientes de diversas empresas e investigadores, para
contribuir al desarrollo de estándares e innovaciones. En el caso de ATM existe el ATM
Forum y, en el caso de frame relay, el Frame Relay Forum. Aunque ninguno de ellos es un
cuerpo de estándares formalmente establecido, ambos tienen un efecto positivo al permitir
que los diversos actores en el desarrollo de las tecnologías se pongan de acuerdo sobre
aspectos claves antes de involucrarse en la formalización de estándares.
61

62. ALGUNAS DIFERENCIAS GENERALES IMPORTANTES
Más allá de las pequeñas diferencias puntuales en cada protocolo, existen algunas
diferencias técnicas generales entre Frame Relay y ATM que deben ser tenidas en cuenta
para comparar ambas tecnologías.
ORIENTACIÓN
Un aspecto importante para visualizar las diferencias entre uno y otro es la comprensión de
la orientación de ambos estándares, es decir , ¿Con qué finalidad fue creado cada uno?.
Frame Relay fue creado con la intención de sustituir directamente al estándar X.25.
Asumiendo que el transporte de datos a través de la red es muy confiable, Frame Relay
elimina la corrección de errores en los nodos intermedios de la red, transfiriéndolo a los
extremos de la conexión, es decir, a los protocolos de nivel superior (particularmente, a la
capa de transporte). Esto hace que Frame Relay sea mucho más rápido que X.25, aunque
también es más difícil y costoso de implementar. Aunque recientemente se ha comenzado a
estudiar la utilización de Frame Relay para la transmisión de voz y vídeo, en términos
generales puede decirse que Frame Relay fue creado con orientación a la transmisión de
datos.
ATM fue creado con la intención de convertirlo en la tecnología de conmutación o modo
de transferencia de BISDN (Broadband integrated services digital network). Desde sus
inicios los esfuerzos de los creadores del conjunto de estándares ATM estuvieron
orientados a permitir la transmisión de voz, datos y vídeo, por lo que ATM es una
tecnología con una orientación de mayor alcance que Frame Relay.
VELOCIDAD DE ACCESO
La diferencia cuantitativa más importante entre Frame Relay y ATM está en las
velocidades de acceso y de transmisión de datos que cada uno es capaz de proveer. La
interfaz Frame Relay (FRI o frame relay interface) ofrece las siguientes velocidades de
acceso principales:
• 56 kbps
• n x 64 kbps
• 1,544 Mbps (T1 en EE.UU)
• 2,048 Mbps (E1 en Europa)
Algunos fabricantes ofrecen velocidades de acceso para frame relay en el orden de los 45
Mbps, sin embargo, esto no está contemplado en el estándar original.
Por su parte ATM ofrece velocidades de acceso en el rango de 25 Mbps hasta 2,4 Gbps.
Esto nos indica que ATM es capaz de trabajar con anchos de banda más grandes que
Frame Relay. Suele decirse que ATM se mueve en el grupo de las denominadas redes de
62

63. banda amplia (broadband networks) mientras que frame relay está en el grupo de las redes
de banda estrecha (narrowband networks).
La diferencia tan notable de velocidad entre uno y otro nace fundamentalmente de la unidad
de transmisión de datos empleada por cada estándar. Frame Relay emplea frames de
tamaño variable, que pueden causar retardos de procesamiento a nivel de los switches de
conmutación de la red. Por su parte ATM ofrece una mayor velocidad al emplear una
unidad de tamaño fijo denominada celda (53 bytes), lo que simplifica el procesamiento a
nivel de los nodos, haciéndolo predecible y eficiente. Algunas ventajas generales de la
utilización de celdas en relación a la utilización de frames son las siguientes:
• Dado que por definición todas las celdas tienen la misma longitud, esto simplifica
drásticamente el proceso de conmutación. En general, para una capacidad fija de
procesamiento en los nodos y un tiempo igual, se pueden transportar más datos en
un sistema basado en celdas que en un sistema basado en frames.
• El retardo de las celdas en cada nodo de la red es inferior al de los frames porque la
mayoría de las arquitecturas de conmutación requieren que se haya recibido la
unidad de datos completa (frame o celda) antes de la conmutación y retransmisión.
Dado que este retardo es una función directa del tamaño de la unidad recibida y/o
transmitida y que los frames son en promedio de 10 a 100 veces más grandes que
las celdas, el retardo acumulado para los frames en cada nodo es muy significativo
en relación al retardo acumulado para las celdas.
• Su tamaño fijo hace más fácilmente predecible el comportamiento de las celdas que
el de los frames, en particular, el tiempo que cada unidad de datos ocupará las
facilidades de transmisión. Esto permite crear más fácilmente prioridades para el
tráfico de información. Las aplicaciones multimedios (que trabajan en tiempo real)
son particularmente beneficiadas porque los datos sensibles al tiempo o de tiempo
real (audio y vídeo) pueden ser transmitidas con una mayor prioridad.
No obstante, los sistemas basados en celdas tienen algunas desventajas inherentes. En
particular:
• El overhead (la información adicional a los datos) puede ser mucho mayor. Cada
celda y frame requiere una cantidad similar de bits de overhead (unos 5 bits), pero
como un frame puede llegar a tener un tamaño equivalente a 100 celdas, el overhead
en el caso de las celdas puede llegar a ser mucho más significativo.
• Otro punto importante es que las transmisiones de datos suelen ocurrir en ráfagas,
que se prestan mejor para el soporte en frames. En muchas ocasiones, por ejemplo
para transportar datos de redes LAN que usan también frames, el uso de celdas
requiere un proceso de segmentación y reensamblaje que no es requerido en los
frames. Este proceso, aunque simple de realizar, agrega un tiempo de procesamiento
adicional para las celdas.
CONSIDERACIÓN DE LA CALIDAD DE SERVICIO
Por su orientación al soporte de la transmisión de varios medios en forma simultánea, en
particular, voz, datos y vídeo, ATM fue creado desde el principio con el concepto de
63

64. calidad de servicio (QoS o Quality of Service) en mente, por que lo que varios estándares
dentro de ATM enfocan este aspecto (negociación de la calidad de servicio, ajuste de la
calidad de servicio sobre demanda, etc.). ATM ofrece además varias clases de servicio para
la transmisión
Por su parte, en el estándar original Frame Relay incorpora los aspectos de calidad de
servicio sólo de forma muy rudimentaria. Las experiencias recientes en la utilización de
Frame Relay para la transmisión de voz están obligando a los diversos fabricantes a
incorporar aspectos de manejo de la calidad de servicio en Frame Relay, sin embargo, no
existen estándares universalmente aceptados y cada fabricante resuelve el problema
mediante técnicas propias. Esto hace que Frame Relay presente serios inconvenientes para
el manejo de medios usualmente incorporados en las nuevas aplicaciones multimedios: voz,
vídeo y medios en tiempo real en general.
COSTOS Y ACCESO
Aunque las altas velocidades de transmisión de ATM lo convierten en una opción con
capacidades por encima de las de Frame Relay, los altos costos de los equipos ATM tanto
para el acceso a la red como para conmutación han limitado su difusión en los años
recientes, en tanto que Frame Relay ha obtenido una parte importante del mercado, en
particular, aquellos usuarios que requieren conexiones para la transmisión de datos a
velocidades no exageradamente altas.
Sin embargo, el aumento de la demanda y el surgimiento de aplicaciones cada vez más
exigentes en recursos (Internet, sistemas multimedios en red, realidad virtual, etc. ) ha
producido una reducción en el valor de los equipos ATM, por lo que se piensa que en
muchos casos sustituirán progresivamente a aquellos para Frame Relay.
Otros visualizan una convivencia de ambas tecnologías en la que Frame Relay se
emplearía a nivel de la última milla o conexión local del usuario y en las redes de baja
velocidad (hasta T1) y ATM se emplearía a nivel de la parte central de la red soportando
múltiples conexiones Frame Relay. Existen varios esfuerzos en marcha para definir la
transferencia o "mapeo" de frames de Frame Relay a celdas de ATM. Estos son:
• Frame Relay/ATM network interworking
• ATM DXI (data exchange interface)
• ATM/Frame Relay service interworking
• FUNI
INTERCONEXIÓN DE REDES LAN
Frame Relay se ha mostrado muy útil en la interconexión de redes LAN (una aplicación
con un volumen de negocios muy importante) porque la mayor parte de éstas redes emplean
unidades de transmisión de datos de tamaño variable al igual que el frame de Frame Relay,
lo que simplifica la transferencia de datos. En el caso de ATM siempre se han achacado
problemas para esta transferencia debidos al tamaño fijo de las celdas. Por ejemplo, para
transportar un frame de Ethernet (64 bytes) se requieren dos celdasATM de 53 bytes
64

65. (106 bytes), lo que deja una cantidad de espacio no utilizado. En transmisiones de
volúmenes de datos importantes esto significa una gran cantidad de overhead adicional para
celdas que transportan muy pocos datos.
ATM y Frame Relay son dos tecnologías de paquetes rápidos empleadas con frecuencia
en aplicaciones de transmisión de datos. Aunque frecuentemente comparadas en términos
económicos únicamente, ambas tecnologías ofrecen otras características particulares que las
diferencian, siendo las más importantes: orientación general, velocidad de acceso, manejo
de parámetros de calidad de servicio, costos e interconexión de redes LAN.
ATM es más adecuada para aplicaciones y sistemas con altos volúmenes de transmisión de
datos de medios combinados, en particular: datos, voz y audio. Frame Relay es más
adecuada para sistemas con volúmenes de transmisión de datos convencionales, en
particular: datos e interconexión de redes LAN.
Nota:
Los protocolos de transmisión utilizados en redes pueden ser de dos clases:
Enrutables y No-Enrutables. Los enrutadores son equipos intermedios que sirven
para conectar redes diferentes (las redes pueden cubrir un edificio, un campus o
un país). Para ello disponen de unas tablas en RAM que contienen las
direcciones (por ejemplo direcciones IP) de los equipos conectados a otras redes
("Gateways"), así como tablas con el estado de otros "routers", con el fin de
mejorar el tráfico y evitar las conexiones congestionadas. Los protocolos
enrutables como TCP/IP o IPX/SPX ("Internet Packet Exchange/Sequenced
Packet Exchange") pueden pasar entre diferentes redes a través de los
enrutadores. Por su parte los protocolos no-enrutables que suelen utilizarse en
redes pequeñas, como NetBEUI ("NetBIOS Enhanced User Interface") y DCL
("Data Link Control"), no pueden pasar a una red diferente de la propia.
Presente y futuro de Ethernet
Ethernet se planteó en un principio como un protocolo destinado a cubrir las necesidades de
las redes LAN. A partir de 2001 Ethernet alcanzó los 10 Gbps lo que dio mucha más
popularidad a la tecnología. Dentro del sector se planteaba a ATM como la total encargada
de los niveles superiores de la red, pero el estándar 802.3ae (Ethernet Gigabit 10) se ha
situado en una buena posición para extenderse al nivel WAN.
65

66. Plesiochronous Digital Hierarchy (PDH)
La Jerarquía Digital Plesiócrona (JDP), conocida como PDH (Plesiochronous Digital
Hierarchy), es una tecnología usada en telecomunicación tradicionalmente para telefonía
que permite enviar varios canales telefónicos sobre un mismo medio (ya sea cable coaxial,
radio o microondas) usando técnicas de multiplexación por división de tiempo y equipos
digitales de transmisión. También puede enviarse sobre fibra óptica, aunque no está
diseñado para ello y a veces se suele usar en este caso SDH (Sinchronous Digital
Hierarchy).
Synchronous Digital Hierarchy (SDH)
La Jerarquía Digital Síncrona (SDH) (Synchronous Digital Hierarchy), se puede
considerar como la revolución de los sistemas de transmisión, como consecuencia de la
utilización de la fibra óptica como medio de transmisión, así como de la necesidad de
sistemas más flexibles y que soporten anchos de banda elevados. La jerarquía SDH se
desarrolló en EE. UU. bajo el nombre de SONET o ANSI T1X1 y posteriormente el CCITT
(Hoy UIT-T) en 1989 publicó una serie de recomendaciones donde quedaba definida con el
nombre de SDH.
Uno de los objetivos de esta jerarquía estaba en el proceso de adaptación del sistema PDH
(Plesiochronous Digital Hierarchy), ya que el nuevo sistema jerárquico se implantaría
paulatinamente y debía convivir con la jerarquía plesiócrona instalada. Ésta es la razón por
la que la ITU-T normalizó el proceso de transportar las antiguas tramas en la nueva. La
trama básica de SDH es el STM-1 (Synchronous Transport Module level 1), con una
velocidad de 155 Mbps.
Cada trama va encapsulada en un tipo especial de estructura denominado contenedor. Una
vez encapsulados se añaden cabeceras de control que identifican el contenido de la
estructura (el contenedor) y el conjunto, después de un proceso de multiplexación, se
integra dentro de la estructura STM-1. Los niveles superiores se forman a partir de
multiplexar a nivel de Byte varias estructuras STM-1, dando lugar a los niveles STM-
4,STM-16 y STM-64.
66

67. Plan de Numeración Nacional actualizado de Venezuela
Venezuela (indicativo de país +58)
Comunicación de 8.IV.2011:
La Comisión Nacional de Telecomunicaciones (CONATEL), Caracas, anuncia el
plan de numeración nacional actualizado de Venezuela.
Presentación del Plan Nacional de Numeración (UIT-T E.164) de Venezuela
Indicativo de país: 58
Prefijo Nacional 0
Prefijo internacional 00
La longitud del número (sin indicativo de país): 10 cifras
En esta dirección puedes conseguir los códigos telefónicos de los diferentes países:
http://www.codigo-telefonico.com/
Esquema de numeración detallado:
(1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
(National Significant
Number) (NSN)
Longitud del
número
Utilización del
Número
Información Adicional
Mínima Máxima
212 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para el Distrito Capital,
estado Vargas y
algunas ciudades del
estado Miranda
234 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Miranda
235 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Guárico
67

68. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
237 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas islas
(dependencias
federales)
238 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Guárico
239 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Miranda
240 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Apure y
Barinas
241 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Carabobo
242 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Carabobo
243 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Aragua
y Carabobo
244 10 10 Número
Geográfico para
Indicativo de zona
para algunas ciudades
68

69. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
los servicios de
Telefonía fija
del estado Aragua
245 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Carabobo
246 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados Aragua
y Guárico
247 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados Apure,
Barinas y Guárico
248 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Amazonas
249 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Carabobo
251 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados Lara y
Yaracuy
252 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Lara
253 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados Lara y
Yaracuy
69

70. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
254 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Yaracuy
255 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Portuguesa
256 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Portuguesa
257 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Portuguesa
258 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados
Cojedes y Barinas
259 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Falcón
261 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Zulia
262 10 10 Número
Geográfico para
los servicios de
Indicativo de zona
para algunas ciudades
del estado Zulia
70

71. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
Telefonía fija
(indicativo de zona)
263 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Zulia
264 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Zulia
265 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Zulia
266 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Zulia
267 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Zulia
268 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Falcón
269 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Falcón
71

72. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
271 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Trujillo,
Zulia y Mérida
272 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Trujillo
273 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Barinas
274 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Mérida
275 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Zulia,
Mérida y Táchira
276 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Táchira
277 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Táchira
y Mérida
278 10 10 Número
Geográfico para
Indicativo de zona
para algunas ciudades
72

73. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
los servicios de
Telefonía fija
(indicativo de zona)
del estado de Barinas
279 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Falcón
281 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Anzoátegui
282 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Anzoátegui
283 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Anzoátegui
284 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Bolívar
285 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Bolívar
y Anzoátegui
286 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados Bolívar
y Monagas
73

74. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
(indicativo de zona)
287 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
de los estados Delta
Amacuro y Monagas
288 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Bolívar
289 10 10
Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Bolívar
291 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Monagas
292 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
de los estados
Anzoátegui y Monagas
293 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Sucre
294 10 10 Número
Geográfico para
los servicios de
Telefonía fija
(indicativo de zona)
Indicativo de zona
para algunas ciudades
del estado Sucre
74

75. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
295 10 10 Número
Geográfico para
los servicios de
Telefonía fija
Indicativo de zona
para algunas ciudades
del estado Nueva
Esparta
296 10 10 Número
Geográfico para
los servicios de fija
Indicativo de zona
para algunas ciudades
del estado Amazonas
500 10 10 Número No
Geográfico para
los servicios de
telefonía fija
Número no Geográfico
de acceso universal
501 10 10 Número No
Geográfico para
los servicios de
telefonía fija
Número no Geográfico
de acceso universal
con cobro total al
usuario
800 10 10 Número No
Geográfico para
los servicios de
telefonía fija
Número no Geográfico
de acceso universal
con cobro revertido
400 10 10 Número No
Geográfico para
los servicios de
telefonía fija
Número no Geográfico
(Número personal
universal
412 10 10 Número del
servicio de
Telefonía móvil
(indicativo de
operador móvil)
Servicio de Telefonía
móvil. NDC asignado
a Corporación
Digitel C.A.
414 10 10 Número del
servicio de
Telefonía móvil
(indicativo de
operador móvil)
Servicio de Telefonía
móvil. NDC asignado
a TELCEL C.A.
(Movistar)
415 10 10 Número del
servicio de
Servicio de Telefonía
Móvil. NDC asignado
75

76. (1) (2) (3) (4)
Indicativo Nacional
de Destino (NDC) ó
Número Nacional
Significativo
Longitud del
número Utilización del
Número
Información Adicional
Mínima Máxima
Telefonía móvil a
través de satélite
(indicativo de
operador móvil)
a Globalstar de
Venezuela C.A.
416 10 10 Número del
servicio de
Telefonía móvil
(indicativo de
operador móvil)
Servicio de Telefonía
móvil. NDC asignado
a Telecomunicaciones
Movilnet C.A.
424 10 10 Número del
servicio de
Telefonía móvil
(indicativo de
operador móvil)
Servicio de Telefonía
móvil. NDC asignado
a TELCEL C.A.
(Movistar)
426 10 10 Número del
servicio de
Telefonía móvil
(indicativo de
operador móvil)
Servicio de Telefonía
móvil. NDC asignado
a Telecomunicaciones
Movilnet C.A.
Contacto:
Comisión Nacional de Telecomunicaciones (CONATEL)
División de Investigación y Seguimiento Internacional
(International Research Division )
Avda. Veracruz con Calle Cali, Edif. CONATEL
Urb. Las Mercedes
1060 CARACAS
Venezuela
Tel: +58 212 909 0466
Fax: +58 212 993 6794
URL: www.conatel.gob.ve/
http://www.conatel.gob.ve/index.php/principal/numeracion
76

77. GLOSARIO
Acceso Mútiple por División en el Tiempo (TDMA): Esquema de multiplexación
utilizado como la base para las redes de conmutación y conmutadores de oficinas centrales.
Cada muestra de 8 kHz de una señal analógica de una línea telefónica o canal se codifica en
8 bits de información digital. Estos están multiplexados en el tiempo en bytes sucesivos de
datos en un bus digital o en un canal de datos.
ADM: Multiplexor de Inserción/Extracción. Terminología para borrar (extraer) o añadir
(insertar) tráfico en algún punto intermedio de una ruta de transmisión.
ADPCM: Modulación por pulsos codificados diferencial adaptativa. Una técnica de
compresión utilizada principalmente para comprimir audio, la mayor parte voz, para reducir
el ancho de banda necesitado para transportarlo a través de enlaces de baja velocidad.
ADSL: Línea de Subscritor Asimétrica Digital. Tecnología de par de hilos de cobre que
permite un canal de bajada de más de 6 Mbps y un canal de subida de banda estrecha de
desde 16 kbps a 384 kbps. El grupo de trabajo de la ECSA T1E1.4 recomienda la
modulación Discreta Multitono (DMT) como la standard preferiblemente a modulaciones
QAM o CAP. Potencialmente, un usuario puede permitirse video bajo demanda, servicios
de ISDN, y mantener una conversación telefónica en un par de hilos de cobre instalada hace
50 años usando tecnología ADSL.
ALEATORIZADOR: Un aleatorizador se utiliza comúnmente en sistemas de transmisión
digital para aleatorizar la señal transmitida. Para una buena recuperación de temporización,
la señal debe tener una buena distribución de ceros y unos, pero esto no puede garantizarse
sin el uso de un aleatorizador. Obviamente, un desaleatorizador es utilizado en el extremo
receptor para la recuperación de la señal.
ANILLO SONET: Configuración de red dónde múltiples ADMs son conectados en un
anillo (configuración opuesta a conexión punto a punto), proporcionándoles ventajas como
capacidad de mantener la conexión en condiciones adversas, un área de servicio mayor,
menor equipo y costes de operación.
ASÍNCRONO: Un modo de transmisión de datos en el cual el tiempo en el que la llegada
de los bits en cualquier carácter o bloque de caracteres se ciñe a un tiempo de trama fijo,
pero el inicio de cada carácter o bloque de caracteres no esta relacionado con este tiempo
fijo de trama.
ANCHO DE BANDA: Una medida de la capacidad de transporte, o tamaño de un canal de
comunicaciones. Para un circuito analógico el ancho de banda es la diferencia entre la
mayor y la menor frecuencia en la que un medio puede transmitir y esta expresada en Hz.
BANDA ANCHA: Facilidad de transmisión con un ancho de banda mayor que el
disponible en las comunicaciones de voz (64 kbps). El término banda ancha se utiliza a
veces para denotar equipos por encima de los niveles T1/E1.
77

78. BELLCORE: Investigación de Comunicaciones Bell, la organización de I&D de las
Compañías Operadoras Regionales Bell. La función más importante del Bellcore es
explorar nuevas tecnologías y desarrollar nuevas aplicaciones para los RBOCs miembros.
También facilitan los standards de intercomunicación para la red nacional de
comunicaciones.
BIP: Paridad por Entrelazado de Bits, procedimiento simple de revisión de paridad. La
SDH implementa dos revisiones de paridad BIP, BIP-8 y BIP-24. El BIP-8 se utiliza en la
RSOH, para el control de errores en la sección de regenerador, y en las cabeceras del VC,
de cualquier nivel. El BIP-24 se utiliza en la MSOH para el control de errores en la sección
de multiplexor.
B - ISDN: Red Digital de Servicios Integrados de Banda ancha. Una red capaz de
transportar un amplio rango de servicios incluyendo señales de video, e.g., SONET/SDH,
ATM.
BUCLE: El circuito formado por los dos hilos de abonado (Tip y Ring) conectados al
teléfono en un extremo, y la oficina central (o PBX) en el otro extremo. Es generalmente un
sistema flotante, no referido a tierra, o a potencia alterna.
CABECERA: Los cinco bytes en la celda ATM que proporcionan direccionamiento y
control de la información, incluyendo el control de flujo genérico, el identificador de
circuito virtual, el tipo de tributaria, y la prioridad de perdida de celdas.
CABECERA DE SESIÓN SOH: Bytes de control añadidos a las tramas STS-1 o STM-1,
proporcionando funciones como facilidades de OAM, alineamiento de trama, conmutación
de protección, etc.
CANAL VIRTUAL: Conexión simple establecida entre una UNI o una NNI que define
una ruta entre dos puntos de terminación en una red ATM.
CAPA DE SEGMENTACIÓN Y REEMSAMBLADO: Convierte las PDUs a las
longitudes y formatos apropiados para poder transportar señales en la tributaria de celdas
ATM.
CAMPO DE CONTROL DE ERRORES DE LA CABECERA (HEC): Byte en la celda
ATM que contiene la información necesaria para permitir detección de errores en la
cabecera de la celda. Si se encuentran errores, la celda se descarta.
CAMPO DE CONTROL GENÉRICO DE FLUJO (GFC): Cuatro bits de prioridad en
una cabecera ATM. Activar alguno de los bits en el campo GFC comunica a la estación
destino que el conmutador puede implementar algún tipo de control de congestión.
CAMPO DE PRIORIDAD DE PÉRDIDA DE CELDAS (CLP): Bit de prioridad en la
cabecera de una celda ATM; cuando esta activo, indica que la celda puede ser descartada si
es necesario.
78

79. CAMPO INDICADOR DE TIPO DE TRIBUTARIA (PTI):Campo de tres bits en la
cabecera de la celda ATM que indica el tipo de información transportado en la
tributaria.
CAPA DE ADAPTACIÓN A ATM (AAL) Conjunto de protocolos standard que traducen
tráfico de usuario al tamaño y formato que pueda ser contenido en la tributaria de una celda
ATM. El tráfico de usuario es devuelto a su forma original en el destino. Este proceso se
denomina segmentación y reensamblado. Todas las funciones AAL se ejecutan en las
estaciones de terminación ATM y no en los conmutadores.
CCITT: Comité Consultivo Internacional de Telefonía y Telegrafía. Cuerpo de Standards
Internacionales que hace recomendaciones a fabricantes y operadores en equipos de redes
de telecomunicaciones. Esta organización de standards es ahora conocida como ITU (Unión
Internacional de Telefonía), aunque muchos standards ampliamente en uso se refieren a ella
todavía con la designación CCITT.
CELDA: Una celda ATM consiste en 53 bytes u "octetos". De ellos, 5 constituyen la
cabecera y los otros 48 transportan la tributaria.
CELDAS DE OPERACIONES, ADMINISTRATIÓN, Y MANTENIMIENTO
(OAM): Celdas ATM especiales que realizan las funciones de administración de red (ver la
entrada anterior).
CENTRAL PRIVADA (PBX): Pequeño sistema de conmutación localizado en una
compañia privada o abonado que interconecta distintos equipos telefónicos a la red
telefónica conmutada mediante líneas consolidadas de mayor velocidad.
CIRCUITO INTERFAZ DE BUCLE DE ABONADO (SLIC): Versión electrónica del
interfaz híbrido de dos a cuatro hilos que proporciona señal analógica de la línea al teléfono
del abonado o al equipo terminal de red. Proporciona lo que se conoce como BORSCHT
funciones en telefonía (alimentación, protección de sobre tensión, llamada, señalización,
codificación, hibridación, y test).
CIRCUITO VIRTUAL: Porción de un trayecto virtual utilizado para establecer una
conexión virtual simple entre dos puntos de terminación.
CLASS: Servicio de Señalización de Área local. Conjunto de servicios y mejoras,
proporcionadas a los clientes de Telco que pueden incluir CND o CNAM (envío de número
de llamada o nombre), espera de mensajes, y otros.
CODEC: COdificadorDECodificador. Función de Codificador y Decodificador que
convierte señal analógica en formato digital de modulación de pulsos codificados para la
transmisión a través de la red pública. Estos dispositivos también proporcionan pre y
postfiltrado para rendimiento óptimo bajo condiciones de bucle variantes.
79

80. COMPUTADOR DE JUEGO DE INSTRUCCIONES COMPLEJO (CISC):
Microprocesador que implementa instrucciones de usuario a nivel de lenguaje ensamblador.
Estas instrucciones están hechas de múltiples "subinstrucciones" conocidas como
microcódigo que es el que realmente dirige las máquinas de estados del hardware del
microprocesador. Instrucciones complejas típicas requieren varios ciclos de reloj para ser
ejecutados ya que el microcódigo debe ser procesado.
COMPUTADOR CON JUEGO DE INSTRUCCIÓNES REDUCIDO (RISC): Nueva
generación de microprocesadores que implementa instrucciónes que reducen un juego de
instrucciónes complejo (CISC). Estas instrucciónes típicamente se ejecutan directamente en
la máquina de estados del hardware y no se encuentra microcodificada como en las
arquitecturas CISC. De esta forma, muchas instrucciones RISC se pueden ejecutar en un
único ciclo de reloj. De todas formas, se necesitan varias instrucciones RISC para ejecutar
una instrucción CISC.
COMUNICACIÓN SÍNCRONA BINARIA (BISYNC): Protocolo síncrono orientado a
byte para las funciones de comunicaciones del nivel 2 del modelo de comunicaciones de
siete capas OSI. Su origen se encuentra en IBM para uso en productos para redes. Este
protocolo orientado a byte se compara con el HDLC/SDLC que son protocolos orientados a
bit.
CONTROL DE DATOS DE ENLACE SÍNCRONO (SDLC): Control de datos del
enlace síncrono. Protocolo software para la capa 2 del modelo OSI de comunicaciones. Está
basado en una trama HDLC con una dirección de ocho bits. Como su nombre implica, es un
protocolo síncrono lo que supone la transmisión de la señal de reloj con los datos.
CROSCONEXIÓN DIGITAL (DCC O DCS): Equipo de transmisión usado para
establecer una conexión semipermanente bajo el control del "operador de red" gracias a un
Manager de Red. Esto permite la función de conmutación distribuida como una parte de la
red pública. El DCS permite un eficiente direccionamiento del tráfico conmutando voz y
datos en el ancho de banda disponible de la red. La diferencia principal de un conmutador
convencional es que el conmutador establece una conexión temporal bajo el control del
"usuario final".
DCC: D1..D12 El canal de comunicación de datos (DCC) en SDH es un canal de 768 kbit/s
para comunicaciones de usuario, como transmisión de voz del operador, indicación de
alarmas de usuario, etc... Una aplicación común es transportar información de
administración en este canal. El canal formado por los bytes D1..D3, se usa para
comunicaciones de la sección de regenerador, mientras que el formado por D4..D12 de 576
kbits/s se utiliza para comunicaciones de la sección de multiplexor.
DS1 (también T1) Trama PCM de 24 canales qeu multiplexa 24 canales de voz en un flujo
de bits de 1.544 MHz. Las especificaciones asociadas con la trama DS1 son la base para
todos los dispositivos PCM. DS3 Standard para tráfico intra-LATA (entre oficinas
centrales) a 45 Mbps.
80

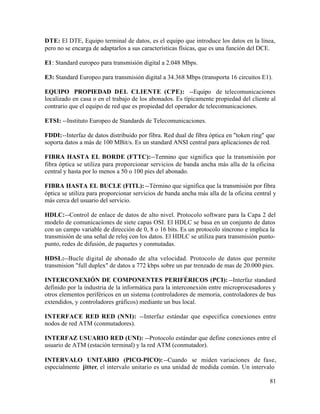

81. DTE: El DTE, Equipo terminal de datos, es el equipo que introduce los datos en la línea,
pero no se encarga de adaptarlos a sus características físicas, que es una función del DCE.
E1: Standard europeo para transmisión digital a 2.048 Mbps.
E3: Standard Europeo para transmisión digital a 34.368 Mbps (transporta 16 circuitos E1).
EQUIPO PROPIEDAD DEL CLIENTE (CPE): --Equipo de telecomunicaciones
localizado en casa o en el trabajo de los abonados. Es típicamente propiedad del cliente al
contrario que el equipo de red que es propiedad del operador de telecomunicaciones.
ETSI: --Instituto Europeo de Standards de Telecomunicaciones.
FDDI:--Interfaz de datos distribuido por fibra. Red dual de fibra óptica en "token ring" que
soporta datos a más de 100 MBit/s. Es un standard ANSI central para aplicaciones de red.
FIBRA HASTA EL BORDE (FTTC):--Termino que significa que la transmisión por
fibra óptica se utiliza para proporcionar servicios de banda ancha más alla de la oficina
central y hasta por lo menos a 50 o 100 pies del abonado.
FIBRA HASTA EL BUCLE (FITL): --Término que significa que la transmisión por fibra
óptica se utiliza para proporcionar servicios de banda ancha más alla de la oficina central y
más cerca del usuario del servicio.
HDLC:--Control de enlace de datos de alto nivel. Protocolo software para la Capa 2 del
modelo de comunicaciones de siete capas OSI. El HDLC se basa en un conjunto de datos
con un campo variable de dirección de 0, 8 o 16 bits. Es un protocolo síncrono e implica la
transmisión de una señal de reloj con los datos. El HDLC se utiliza para transmisión punto-
punto, redes de difusión, de paquetes y conmutadas.
HDSL:--Bucle digital de abonado de alta velocidad. Protocolo de datos que permite
transmision "full duplex" de datos a 772 kbps sobre un par trenzado de mas de 20.000 pies.
INTERCONEXIÓN DE COMPONENTES PERIFÉRICOS (PCI): --Interfaz standard
definido por la industria de la informática para la interconexión entre microprocesadores y
otros elementos periféricos en un sistema (controladores de memoria, controladores de bus
extendidos, y controladores gráficos) mediante un bus local.
INTERFACE RED RED (NNI): --Interfaz estándar que especifica conexiones entre
nodos de red ATM (conmutadores).
INTERFAZ USUARIO RED (UNI): --Protocolo estándar que define conexiones entre el
usuario de ATM (estación terminal) y la red ATM (conmutador).
INTERVALO UNITARIO (PICO-PICO):--Cuando se miden variaciones de fase,
especialmente jitter, el intervalo unitario es una unidad de medida común. Un intervalo
81

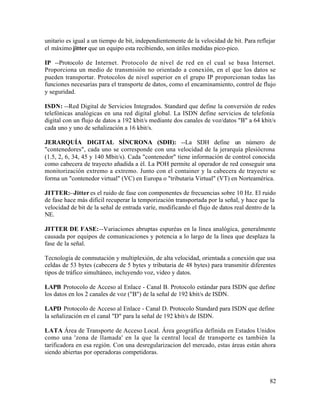

82. unitario es igual a un tiempo de bit, independientemente de la velocidad de bit. Para reflejar
el máximo jitter que un equipo esta recibiendo, son útiles medidas pico-pico.
IP --Protocolo de Internet. Protocolo de nivel de red en el cual se basa Internet.
Proporciona un medio de transmisión no orientado a conexión, en el que los datos se
pueden transportar. Protocolos de nivel superior en el grupo IP proporcionan todas las
funciones necesarias para el transporte de datos, como el encaminamiento, control de flujo
y seguridad.
ISDN: --Red Digital de Servicios Integrados. Standard que define la conversión de redes
telefónicas analógicas en una red digital global. La ISDN define servicios de telefonía
digital con un flujo de datos a 192 kbit/s mediante dos canales de voz/datos "B" a 64 kbit/s
cada uno y uno de señalización a 16 kbit/s.
JERARQUÍA DIGITAL SÍNCRONA (SDH): --La SDH define un número de
"contenedores", cada uno se corresponde con una velocidad de la jerarquía plesiócrona
(1.5, 2, 6, 34, 45 y 140 Mbit/s). Cada "contenedor" tiene información de control conocida
como cabecera de trayecto añadida a él. La POH permite al operador de red conseguir una
monitorización extremo a extremo. Junto con el container y la cabecera de trayecto se
forma un "contenedor virtual" (VC) en Europa o "tributaria Virtual" (VT) en Norteamérica.
JITTER:--Jitter es el ruido de fase con componentes de frecuencias sobre 10 Hz. El ruido
de fase hace más difícil recuperar la temporización transportada por la señal, y hace que la
velocidad de bit de la señal de entrada varíe, modificando el flujo de datos real dentro de la
NE.
JITTER DE FASE:--Variaciones abruptas espuréas en la línea analógica, generalmente
causada por equipos de comunicaciones y potencia a lo largo de la línea que desplaza la
fase de la señal.
Tecnología de conmutación y multiplexión, de alta velocidad, orientada a conexión que usa
celdas de 53 bytes (cabecera de 5 bytes y tributaria de 48 bytes) para transmitir diferentes
tipos de tráfico simultáneo, incluyendo voz, video y datos.
LAPB Protocolo de Acceso al Enlace - Canal B. Protocolo estándar para ISDN que define
los datos en los 2 canales de voz ("B") de la señal de 192 kbit/s de ISDN.
LAPD Protocolo de Acceso al Enlace - Canal D. Protocolo Standard para ISDN que define
la señalización en el canal "D" para la señal de 192 kbit/s de ISDN.
LATA Área de Transporte de Acceso Local. Área geográfica definida en Estados Unidos
como una 'zona de llamada' en la que la central local de transporte es también la
tarificadora en esa región. Con una desregularizacion del mercado, estas áreas están ahora
siendo abiertas por operadoras competidoras.
82

83. LÍNEA TRONCAL: Circuito telefónico o canal entre dos oficinas centrales o entidades de
conmutación.
MAN Red de Área Metropolitana. Servicio de red pública para proporcionar facilidades de
LAN sobre áreas extensas.
MODO DE TRANSFERENCIA ASÍNCRONO (ATM): Tecnología de conmutación y
multiplexión, de alta velocidad, orientada a conexión que usa celdas de 53 bytes (cabecera
de 5 bytes y tributaria de 48 bytes) para transmitir diferentes tipos de tráfico simultáneo,
incluyendo voz, video y datos.
MODULACIÓN POR PULSOS CODIFICADOS (PCM): Método de modulación en el
cual las señales son muestreadas y convertidas en palabras digitales que son transmitidas en
serie. La mayoría de los sistemas PCM utilizan o códigos binarios de 7 u 8 bits. Existen, de
todas formas, algunos standards para la codificación PCM: los más comunes son la ley µ en
Norteamérica y la ley A en Europa (basadas las dos en la conversión logarítmica de la
señal).
MPEG :Grupo de Expertos en Imágenes en Movimiento. Un grupo de normalización que
ha definido la técnica para la digitalización y compresión de señales de video. MPEG-1 es
un estándar para la transmisión de imágenes QCIF (1/4 de pantalla) a la velocidad de
transmisión primaria de 1.54 MHz, con una calidad de video VCR. MPEG-2 es mucho mas
extensa, incluyendo la definición para video de alta calidad.
MULTIPLEXOR: Dispositivo que permite a dos o más señales ser transmitidas
simultáneamente en una única portadora o canal.
NODO DE SERVICIO (SN): Función de red inteligente que puede contener bases de
datos especializadas para servicios de llamadas y conmutación (encaminamiento)
especializado para llamadas basadas en información definida por el usuario. Un ejemplo de
función SN es el encaminamiento de un número seleccionado basándose en la localización
geográfica del llamante.
OFICINA CENTRAL (CO): Central local de conmutación. El nombre se deriva
históricamente del punto en el que las operadoras realizaban la función de conmutación,
conectando y desconectando llamadas manualmente. Esto evolucionó en el tiempo al
primer conmutador electrónico en 1960 conocido como el N. 1ESS, y desde ese momento
hasta los conmutadores electrónicos actuales basados en TDM.
OFICINA DE CONMUTACIÓN DE TELEFONÍA MOVIL (MTSO): Función de
conmutación local que reside en la oficina del proveedor de servicios celulares e
interconecta las líneas de acceso sin hilos a al red pública conmutada.
OFICINA TANDEM: Conmutador que funciona como puente entre la oficina central
local y el área de transporte de acceso local (LATA).
83

84. OPERACIONES, ADMINISTRACIÓN, Y MANTENIMIENTO (OAM): Funciones de
Red que se ocupan de funciones subordinadas a otras como encaminamiento de llamadas y
conmutación, incluyendo la monitorización de fallos y rendimiento (operaciones);
monitorización de utilización (administración); y diagnosis y reparación de fallos de la red
(mantenimiento).
OPERADORA DE INTERCAMBIO: Proveedor de servicio que transporta tráfico de red
entre centrales locales. También se conoce como proveedor de servicio a larga distancia en
Estados Unidos.
OPERADORA LOCAL DE LLAMADAS (LEC): Proveedor de comunicaciones y
telefonía en una región geográfica o una ciudad específica. Es también conocida como
compañía telefónica local.
PARAMETRO DE CONTROL DE LA UTILIZACIÓN (UPC): Función de vigilancia
que previene la congestión no admitiendo un exceso de tráfico en la red.
PCM Modulación por Pulsos Codificados. Método para la modulación en la que las señales
son muestreadas y convertidas en palabras digitales que son transmitidas en serie. La
mayoría de sistemas PCM utiliza códigos binarios de 7 u 8 bits. Hay también, algunos
standards para la codificación PCM: los mas comunes son la ley µ en Norteamérica y la ley
A en Europa (ambas basadas en una conversión logarítmica de la señal).
PDH Jerarquía d igital síncrona. La jerarquía original de multiplexación utilizada en
sistemas T1/E1 y T3/E3 (plesiócrono = casi síncrono). Cuando se multiplexa mayores
velocidades deben añadirse bits de sincronización a los canales originales T1/E1. Estos bits
son descartados en la demultiplexación creando un a estructura muy ineficiente e inflexible.
PERIFÉRICO INTELIGENTE (IP): Recurso de computación especializado para
proporcionar servicios a la Red Inteligente (IN). Son ejemplos plataformas de
reconocimiento de voz, sistemas de distribución automática de llamadas para centros de
llamadas, y sistemas de almacenamiento de buzón de voz.
PON Red óptica pasiva. Una red basada en fibra que utiliza divisores pasivos para enviar
señales a múltiples usuarios.
PORTADOR DE BUCLE DIGITAL (DLC): Equipo de la oficina central que permite la
transmisión eficiente de tráfico de voz por interfaces troncales de alta velocidad hacia y
desde el conmutador. El acceso local a la red es por tarjetas de linea en el DLC, que
convierten el tráfico de voz analógico en trafico digital para la transmisión en la red.
PORTADOR DE BUCLE DIGITAL INTEGRADO (IDLC): Equipo de acceso que
extiende los servicios de la Oficina Central; conecta a un anillo SONET en el lado de red
mientras proporciona servicios de telefonía en el lado de abonado (POTS, ISDN, lineas
dedicadas,...).
84

85. PORTADORA ÓPTICA (OC-N) UNIDAD Fundamental en la jerarquía SONET (Red
Óptica Síncrona). OC indica una señal óptica; n representa incrementos de 51.84 Mbit/s.
Así, OC-1, -3, y -12 son señales ópticas de 51, 155, y 622 Mbit/s.
POTS Servicio antiguo telefónico sencillo, refiriéndose al servicio de telefonía analógica,
con un ancho de banda nominal comprendido entre 0 y 3 kHz.
PROCESADOR ADJUNTO (AD) Plataforma de computación añadida a la Oficina
Central de Conmutación para prestación de servicio adicional o mejora en las llamadas más
allá de la plataforma de conmutación standard.
PUNTO DE ACCESO A LA RED (NAP) Punto abierto en una red de transporte para la
conexión de equipo de control y servicio de otras operadoras y proveedores.
PUNTO DE CONTROL DEL SERVICIO (SCP) Punto de Control de Servicio. Punto
central en una red inteligente para la llamada a la base de datos de control. Un SCP puede
contener una tabla con información para el encaminamiento de llamadas.
PUNTO DE SERVICIO DE CONMUTACIÓN (SSP) Término de red inteligente para
los conmutadores de clase 4/5. Los SSP tienen un interfaz abierto a la entrada para
señalización de conmutación, control y rechazo.
PUNTO DE TRANSFERENCIA DE SEÑAL (STP) Función en la red inteligente que
actua como un punto de transmisión para el procesado de llamadas y señalización.
Proporciona encaminamiento alternativo para una llamada y admisión eficiente entre
elementos de red.
RECEPTOR TRANSMISOR UNIVERSAL ASÍNCRONO (UART):--Protocolo serie
de datos que transfiere datos en velocidades (BAUD) establecidas. Estas velocidades están
basadas en transiciones de datos en intervalos de tiempo establecidos; no se transmite
temporarización entre el transmisor y el receptor.
RED TELEFÓNICA CONMUTADA PÚBLICA (PSTN): --Red de área extendida
(WAN) que está disponible para todos los usuarios de una región. opuesta a redes privadas
que son posesión de empresas o abonados individuales. En algunas partes del mundo, la
PSTN es administrada por entidades gubernamentales, mientras en otras lo están por
empresas de utilidad pública. La PSTN está evolucionando en estos momentos hacia la red
conmutada global (PSN) para transportar no sólo tráfico de voz, sino también, tráfico de
video y datos.
RED INTELIGENTE (IN) --Red Pública Conmutada Avanzada capaz de proporcionar
conmutación, encaminamiento, y control mediante plataformas de computación distribuida
y puntos de control. La IN permite una rápida integración de nuevos servicios en la red y
ofrece los mismos servicios en una amplia región de servicio.
85

86. Red óptica síncrona (SONET)--Conjunto de standards ANSI para la jerarquía digital
síncrona para redes de fibra óptica. Utiliza el STS-1 (51.84 Mbps) como bloque
constituyente básico para la multiplexación y transmisión de voz, video y datos.
RELLENADO DE BITS:--Inserción de bits adicionales en un flujo de datos Plesiócrono
para compensar diferencias en las velocidades nominales de transmisión.
REPETIDOR: --Amplificador y equipo asociado utilizado en un circuito telefónico para
procesar la señal y retransmitirla.
SAR--Capa de segmentación y reensamblado: Convierte las PDUs a las longitudes y
formatos apropiados para poder transportar señales en la tributaria de celdas ATM.
SCP --Punto de Control de Servicio. Punto central en una red inteligente para la llamada a
la base de datos de control. Un SCP puede contener una tabla con información para el
encaminamiento de llamadas.
SDH --Jerarquía digital síncrona. La SDH define un número de "contenedores", cada uno
se corresponde con una velocidad de la jerarquía plesiócrona (1.5, 2, 6, 34, 45 y 140
Mbit/s). Cada "contenedor" tiene información de control conocida como cabecera de
trayecto añadida a él. La POH permite al operador de red conseguir una monitorización
extremo a extremo. Junto con el container y la cabecera de trayecto se forma un
"contenedor virtual" (VC) en Europa o "tributaria Virtual" (VT) en Norteamérica.
SDLC --Control de datos del enlace síncrono. Protocolo software para la capa 2 del modelo
OSI de comunicaciónes. Está basado en una trama HDLC con una dirección de ocho bits.
Como su nombre implica, es un protocolo síncrono lo que supone la transmisión de la señal
de reloj con los datos.
SERVICIOS PERSONALES DE COMUNICACIÓN (PCS): Se refieren al mercado
emergente de comunicaciones si hilos que están personalizados con servicios seleccionados
individualmente. Las redes PCS sin hilos utilizan señales de radio como el punto de acceso
a la red; además utiliza la red pública conmutada para el encaminamiento de llamadas hacia
o desde el abonado sin hilos al otro lado.
SISTEMA DE SEÑALIZACIÓN #7 (CCS7 OR SS7): Protocolo estándar internacional
definido para la señalización abierta en la red digital pública conmutada. Esta basada en un
canal de 64 kbps que permite a la transferencia de información, el control de llamadas, base
de datos, tarificación, y funciones de mantenimiento.
SONET Red Óptica Síncrona. Conjunto de standards ANSI para la jerarquía digital
síncrona para redes de fibra óptica. Utiliza el STS-1 (51.84 Mbps) como bloque
constituyente básico para la multiplexación y transmisión de voz, video y datos.
SSP Término de red inteligente para los conmutadores de clase 4/5. Los SSP tienen un
interfaz abierto a la entrada para señalización de conmutación, control y rechazo.
86

87. STM Módulo de transporte síncrono. El STM-1 es el bloque constitutivo básico en las
redes síncronas Europeas correspondiéndose con una velocidad de los datos de 155.52
Mbit/s.
STP Función en la red inteligente que actúa como un punto de transmisión para el
procesado de llamadas y señalización. Proporciona encaminamiento alternativo para una
llamada y admisión eficiente entre elementos de red.
STS Señal de transporte Síncrono. Es el primer bloque constituyente en las redes síncronas
Norteamericanas, correspondiéndose con una velocidad de los datos de 51.84 Mbps.
T1 (also DS1) Enlace de datos más común en redes de comunicaciones en Estados Unidos.
Es más conocido como portador de 24 canales de voz de 64 kbps y información de
cabecera, o 1.544 Mbit/s.
T3 (also DS3) Servicio de transmisión digital Norteamericano que contiene 28 circuitos
T1, con una velocidad básica de 44.736 Mbit/s.
Trama Grupo de bits enviados en serie sobre un canal de comunicaciones. Unidad lógica
de transmisión enviada entre entidades en la capa de datos que contiene su propia
información de control para direccionamiento y control de errores.
TMN Red administración de Telecomunicaciones. Se han desarrollado normas para
proporcionar un interfaz común para cada tipo de sistema de transmisión.
TRIBUTARIA: Señal de velocidad más baja de entrada a un multiplexor para la
combinación (multiplexación) con otras señales de baja velocidad para formar un agregado
de mayor velocidad.
UNIDAD ADMINISTRATIVA (AU): La unidad administrativa es la entidad que contiene
el contenedor de alto nivel en el esquema de multiplexación SDH. Así, la AU-4 en la
arquitectura de multiplexación de la ETSI contiene el VC-4, o el AU-3 contiene el VC-3 o
STS-1 en la arquitectura de multiplexación ANSI. La unidad administrativa se compone
por el VC mismo más un putero, que permite la identificación del inicio del VC en el flujo
de bits de la SDH.
UNIDAD DE DATOS DE PROTOCOLO (PDU): Unidad discreta de información (como
un paquete o una trama) en el formato apropiado para ser segmentado y encapsulado en una
celda ATM.
UNION INTERNACIONAL DE TELECOMUNICACIONES (ITU): Organización
normalizadora antes conocida como CCITT que hace recomendaciones para operadores de
telecomunicaciones y fabricantes de equipos. Un punto clave es la interoperatibilidad entre
equipos y servicios entre operadores y fabricantes.
87

88. VC Contenedor virtual. La SDH define un numero de "contenedores". En contenedor y la
cabecera de trayecto forman un "contenedor virtual" (VC) en Europa o "tributaria virtual"
(VT) en Norteamérica (ref: CCITT G.709).
TRAYECTO VIRTUAL: Grupo de circuitos virtuales que pueden ser conmutados como
una entidad simple a un destino común.
UNIDAD CENTRAL DE PROCESO (CPU): Unidad principal de proceso en un
conmutador o microprocesador. Tributaria virtual. Señal de más baja velocidad que entra
en un multiplexor para su combinación multiplexado con otras señales de menor velocidad
para formar una señal agregada de mayor velocidad. Ver SDH.
88
