Este documento presenta una lista y breve descripción de diversos instrumentos quirúrgicos utilizados en procedimientos cardiovasculares. Incluye pinzas, tijeras, separadores, clamps, sondas, dilatadores y otros instrumentos para funciones como corte, disección, retracción, oclusión y medición de tejidos y vasos.

1. INSTRUMENTAL
BASICO
HENRY YESID JAIMES DUEÑAS
17021004

2. Diéresis
Separación Manual y Estática
Aprehensión Móvil y Fija
Hemostasia
Síntesis
Sondeo, Dilatación y Curetaje
Clampeo
http://www.iscpm.com.ar/Instrumentacion%204.jpg

3. Instrumento de corte en acero
inoxidable, que sirve para incidir tejidos
blandos, superficiales y profundos. Esta
Formado por un mango (Cuerpo) y una
hoja de bisturí
Mangos de Bisturí
3 4 7 7L 4L
Fuente: http://www.geister.com/cardio-en/20/1213

4. Metzembaum
Curva
Metzembaum
Fina Recta
Metzembaum
Recta
Metzembaum
Fina Curva
Su función es para seccionar, tejidos delicados y fuertes.
Fuente: http://www.geister.com/cardio-en/20/1213

5. Se utiliza para seccionar, tejidos delicados y profundos
Fuente: http://www.geister.com/cardio-en/20/1213

6. Se utiliza para seccionar, tejidos delicados
Fuente: http://www.geister.com/cardio-en/20/1213

7. Tijera de Mayo
Recta
Tijera de Mayo
Curva
Se utiliza para seccionar o cortar material
Tijera de Metzembaum
Extra larga
Fuente: http://www.geister.com/cardio-en/20/1213

8. Tijera de Potts Anterógrada
Tijeras coronarias con puntas micro extra delicada
para corte de vasos coronarios principalmente y/o
cortes finos
Fuente: http://www.geister.com/cardio-en/20/1213

9. Tijera Microvascular
Tijeras Microvascular para cortes finos
Fuente: http://www.geister.com/cardio-en/20/1213

10. Tijera Microvascular Anterógrada
Fuente: http://www.geister.com/cardio-en/20/1213
Tijeras Microvascular para corte de tejidos finos y /o
vasos delicados

11. Tijera de Castroviejo
Micro Coronaria Fina
Tijera Castroviejo
Micro Potts Mini
Tijera Micro
Castroviejo
Fuente: http://www.geister.com/cardio-en/20/1213
Seccionar estructuras finas preferiblemente vasos
coronarios

12. Tijera Castroviejo Microvascular de Potts
Anterógrada
Fuente: http://www.geister.com/cardio-en/20/1213
Seccionar estructuras finas con corte anterógrado

13. Tijera Castroviejo Microvascular de Potts
Retrógrada (Dietrich)
Fuente: http://www.geister.com/cardio-en/20/1213
Seccionar estructuras finas con corte retrógrado

14. Corta Alambre
Utilizado en el corte de alambres blandos y duros.
Fuente: http://www.geister.com/cardio-en/20/1213

15. Tijera de Lister
Su función es para el corte
de tuberías y /o líneas
polietileno de ½, 3/8, ¼ ,
3/16, 1/8 y 1/16 utilizadas
en cirugía Extracorpórea
Fuente: http://www.geister.com/cardio-en/20/1213

16. Pinzas
kerrison
Su función es retira los tejidos calcificados intracardiacos y
realizar escisiones de tumores cardiacos
Fuente: http://www.geister.com/cardio-en/20/1213

17. Disector de Freer
Su función es disecar
las placas
calcificadas de los
vasos coronarios, y o
placas de ateromas
en los vasos
cardiacos
Fuente: http://www.geister.com/cardio-en/20/1213

18. Separador de Senn Miller
Su función es retraer tejidos superficiales y delicados.
Separador de Farabeuf
Fuente: http://www.geister.com/cardio-en/20/1213

19. Su función es retraer tejidos superficiales y delicados.
Separador de Richardson
Separador de Volkmann
Fuente: http://www.geister.com/cardio-en/20/1213

20. Separador de Deaver
Su función es facilitar el manejo de moldearse a las necesidades del
cirujano, separa en profundidad, Retrae tejidos delicados y facilita la
colocación de puntos en el tórax anterior y /o lateralmente.
Valva Maleable
Fuente: http://www.geister.com/cardio-en/20/1213

21. Separador de Vena.
Su función es para para retraer o
separar estructuras delicadas o tejidos
en la cavidad cardiaca.
Gancho de piel
Fuente: http://www.geister.com/cardio-en/20/1213
Fuente: http://www.geister.com/cardio-en/20/1213

22. Separador
Beckman Adson.
Separación fija con ramas de diferentes tamaños largas, cortas, medianas,
etc., algunas articuladas o de un solo cuerpo, utilizado para retraer tejidos de
mayor profundidad o profundidad mediana originando una mayor visibilidad
en el campo operatorio.
Separador
withlander.
Fuente: http://www.geister.com/cardio-en/20/1213

23. Separador de
Finochietto infante
Separador de
Finochietto Adulto
Separador de
Finochietto
Adolecente
Separador de
Finochietto
Neonato
Separador autoestático Finochietto, posee dos valvas que permiten separar la
cavidad torácica a nivel Posterolateral o Anterolateral, se mantiene fijo y cuenta
con dos brazos y un sistema de cremallera de manejo manual articulable.
Vienen de diferentes tamaños y valvas.
Fuente: http://www.geister.com/cardio-en/20/1213

24. Fuente: http://www.geister.com/cardio-en/20/1213
Separador de
Finochietto

25. Separador de
Finochietto tipo Cooley
Fuente: http://www.geister.com/cardio-en/20/1213

26. Separador Mitral de Cooley
Su función además de separar el esternón de una manera fija, posee
valvas en rastrillo lo que le permite generar una retracción fija a nivel de
las aurículas para visualizar las válvulas intracardiacas
Fuente: http://www.geister.com/cardio-en/20/1213

27. Separador de Morse
Su función es separar el
esternón. Tienen dos pares
de valvas las cuales pueden
ser fijas o removibles estas
contribuyen a que no se
fracture el esternón; vienen
de diferentes tamaños
adulto, pediátrico y neonato
Fuente: http://www.geister.com/cardio-en/20/1213

28. Fuente: http://www.geister.com/cardio-en/20/1213
Sep. Morse
Neonato
Sep. Morse
Infante
Sep. Morse
Sep. Morse Adulto

29. Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Disección vascular
Disección Rusa
Disección Vascular
mango dorado
Disección
adson
Mini Disección Fina
Su función es tomar tejidos delicados y vasculares de menor
diámetro.

30. Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Su función es tomar tejidos delicados y fuertes
Disección en
Bayoneta
Disección con
Garra
Disección Adson
con Garra y sin Garra
Disección sin Garra

31. Disección
Microvascular Fina
Pinza elástica especial para tejidos delicados y vasculares.
Disección Fina
micro vascular en
Titanio
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13

32. Pinza de Disección
MicroFina
Pinza de Disección
Microfina en Titanio
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Pinza elástica especial para tejidos delicados micro Finos

33. Toman tejidos fuertes, son a traumáticas.
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13

34. Se utiliza para tomar el extremo distal de los alambres
esternales, en el momento del cierre.
Además es utilizado para la toma y el abordaje al exterior de los
tubos de drenaje.
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13

35. Pinza Hemoclip
Fuente: autoras del proyecto 2013
Utilizada para ligar vasos de menor y mayor diámetro, de acuerdo al tamaño del
clip de ligadura que se trate y el vaso a ligar. Disponibles en diámetros de 100mm,
200mm, 300mm, 400mm, 500mm

36. Su función es aproximar los tejidos que fueron
incididos con el fin de acelerar la cicatrización.
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13

37. Su función es aproximar los tejidos que fueron incididos.
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Porta agujas vascular

38. Su función es aproximar los tejidos poco profundos que fueron
incididos con el fin de acelerar la cicatrización .
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Porta agujas Mediano

39. Su función es el montaje de los alambres para aproximar el
tejido óseo en este caso esternón .
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Porta Alambre Twister
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13

40. Porta Agujas
Vascular
Mango dorado
Porta agujas extra fino
mango dorado
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Su función es aproximar los tejidos delicados profundos.

41. Portagujas
Microvascular
Micro Portagujas de
Titanio
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Su función es aproximar los tejidos delicados profundos micro
vasculares .

42. Micro Porta
Agujas
Micro Porta
agujas de
Castroviejo
Fuente: http://www.geister.com/images/PDF/kat-pandor.pdf11/11/13
Su función es aproximar los tejidos delicados profundos micro
vasculares.

43. SONDAS ACANALADAS
Fuente:http://www.geister.com/cardio-en/8/01/13

44. CANULA
YANKAWER
Fuente:http://www.geister.com/cardio-en/8/01/13
Su función es succionar líquidos en cavidades

45. CANULAS DE
FRAZIER
Su función es succionar líquidos en cavidades de una manera
exacta y fina.

46. ASPIRADOR DE
PERICARDIO
METALICO
Su función es succionar líquidos en cavidades amplias en
adulto y pediátricas.

47. DILATADOR CORORNARIO TIPO
COOLEY
DILATADOR CORONARIO
TIPO DEBAKEY
Su función es dilatar los vasos coronarios.

48. DILATADOR CORONARIO
TIPO GARRETT
Su función es dilatar los vasos
coronarios.

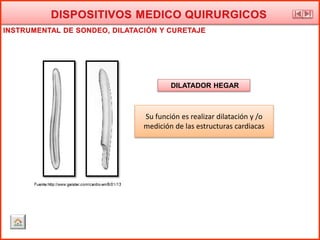

49. DILATADOR HEGAR
Su función es realizar dilatación y /o
medición de las estructuras cardiacas

50. CURETAS
Fuente:http://www.geister.com/cardio-en/8/01/13
Su función es retirar los sedimentos calcificados o con
partículas de endocarditis de las estructuras cardiacas y del
esternón

51. DESPERIOSTIZADOR
DE ALEXANDER
Fuente:http://www.geister.com/cardio-en/8/01/13
Su función es retirar partículas
endocarditis en el esternón

52. Su función es realizar oclusión total de los vasos
CLAMP ANGULADO DE
DEBAKEY

53. Su función es realizar oclusión total de los vasos
CLAMP
SEMICURVO

54. CLAMP DE BAKEY SEMICURVO LARGO
Fuente:http://www.scanlaninternational.com/instrumentation/clamps/large-vascular/8/01/13
Su función es realizar oclusión total de los vasos

55. CLAMP DEBAKEY CURVO
Fuente:http://www.scanlaninternational.com/instrumentation/clamps/large-vascular/8/01/13
Su función es realizar oclusión parcial de los
vasos

56. CLAMP RECTO
Fuente:http://www.geister.com/cardio-en/8/01/13
Su función es realizar oclusión total de los vasos

57. CLAMP DE BULLDOG
Su función es realizar oclusión total y/o parcial de
los vasos de acuerdo a su forma y diseño

58. CLAMP DE DERRACH
Fuente:http://www.emmat.co.uk/product_images/1000/1000/tk_12545.jpg25/11/
13
Oclusión parcial de los vasos

59. CLAMP de SEMB/
PASAHILOS
Su punta posee unos
orificios que funciona
como pasahilos, y la
angulación del clamp
permite rodear los
vasos adecuadamente
para las ligaduras, o los
reparos anatómicos de
las estructuras

60. CLAMP DE GUNNAR HEY
Su punta posee unos
roller de movimiento,
ya que su función es
realizar el ordeño de
los tubos de succión
o drenaje

61. CLAMP DE TUBO
Su función es realizar
el clampeo total o
parcial de las líneas
usadas en circulación
extracorpórea

62. TUBO HOLDERS
Su función es la fijación de
las líneas de circulación
extracorpórea en el campo
operatorio
REGLA
Su función es la medición
de las estructuras cardiacas
según la necesidad de la
cirugía

63. COCAS
Su función es la recolección de
líquidos, soluciones, etc.
Utilizadas durante el
procedimiento quirúrgico

64. CONTENEDORES
Su función es el almacenamiento adecuado del set de instrumental quirúrgico, para
su organización, recolección y proceso de esterilización
