1. UNIVERSIDAD AUTÓNOMA DE TAMAULIPAS
FACULTAD DE MEDICINA DE TAMPICO
“DR. ALBERTO ROMO CABALLERO”
TÉCNICAS QUIRÚRGICAS
SEMESTRE: 4° GRUPO: “C”
CASTILLO CRUZ AXEL FERNANDO
FLORES RESENDIZ BLANCA ELSY
LÓPEZ MENDOZA ENRIQUE DE JESUS
LÓPEZ ZAPATA MARIO SURIEL

2. MESAS DEL QUIRÓFANO

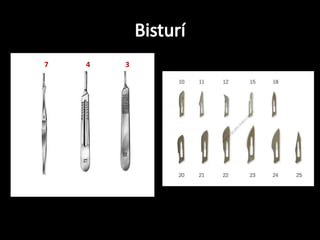

20. 7 4 3

21. Como cuchillo Como arco
Como Làpiz de Mesa de Violin

22. Pinza de hemostasia

23. Pinza de mosquito Pinza de
(Halsted) Pinza de Crile
Satinsky

24. Pinza de Rochester Pinza de
Pinza de Pean
Rankin Kocher

26. • Tejido conjuntivo laxo
• Utensilios redondeados(“romos”)
• Dante Alighieri

27. • Pinza de Crile o de Nelly
• “Disector”
• Tijera de Mayo cerrada

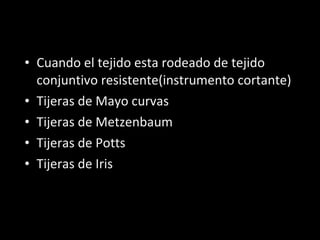

28. • Cuando el tejido esta rodeado de tejido
conjuntivo resistente(instrumento cortante)
• Tijeras de Mayo curvas
• Tijeras de Metzenbaum
• Tijeras de Potts
• Tijeras de Iris

29. Tijeras de Mayo Con ella se pude
Curvas cortar las suturas,
sondas
Tijeras de Es una tijera delicada
Metzenbaum (posee punta roma). En
el extremo de sus ramas
posee filo.
Tijeras de Potts Generalmente se utiliza
para cirugía vascular y
para fístulas arterio-
venosas.

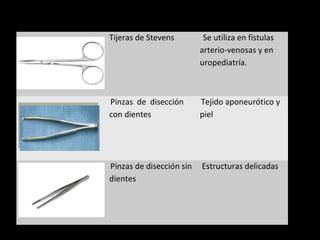

30. Tijeras de Stevens Se utiliza en fístulas
arterio-venosas y en
uropediatría.
Pinzas de disección Tejido aponeurótico y
con dientes piel
Pinzas de disección sin Estructuras delicadas
dientes

31. Pinzas de anillos de No poseen estrías pero si
Foerster fenestras que permiten
una excelente toma de
vísceras huecas, sin
dañarlas.
Pinzas de Allis A moderada tensión su punta
es atraumática por lo que se la
emplea en la toma de los
bordes de intestino o cualquier
otra víscera fácilmente
desgarrable
Pinzas de Babcok Se utiliza para tomar
vísceras o tejidos que no se
desean comprimir o
exprimir, ya que los toma
en una línea.

32. Pinzas de Duval Puntas en forma de
triángulo para minimizar el
trauma de tejidos
delicados.
Pinza Cístico Como su nombre lo dice se
utiliza a nivel del conducto
cístico.

34. Separador de Farabeuf Se utilizan en planos
superficiales de las
incisiones (piel, tejido
celular subcutáneo,
muscular).
Separador de Adson
Se utiliza en cirugías
vasculares; fístulas
arterio-venosas.
Separador de Guelpi Que se enganchan en los
bordes de la herida. Se
utiliza en cirugías
vasculares;
safenectomías.

35. Separador de Gosset Se utiliza en cirugías
pediátricas y en
laparotomías.
Separador de Finochietto Trae dos tamaños distintos
de valvas; dos más chicas y
dos más grandes. Se utiliza
para separar las paredes del
tórax.
Separador de Richardson

38. Drenajes.

39. ¿Que son los drenajes?
• DEFINICION:
• “SISTEMA DE ELIMINACION O EVACUACION
DE COLECCIONES SEROSAS, HEMATICAS,
PURULENTAS O GASEOSAS, DESDE LOS
DIFERENTES ORGANOS Y/O TEJIDOS AL
EXTERIOR”.

40. • Objetivo
• PREVENIR ASI LA POSIBLE APARICION DE
INFECCIONES LOCALES O GENERALIZADAS, ASI
COMO LA POSIBILIDAD DE APARICION DE
FENOMENOS COMPRESIVOS SOBRE ORGANOS
ADYACENTES.

41. CLASIFICACION:
1.-SEGÚN OBJETIVOS:
• PROFILACTICOS O PREVENTIVOS.
• TERAPEUTICOS.
2.-SEGÚN MECANISMO DE ACTUACION:
• PASIVOS: REBOSAMIENTO. PEQUEÑAS
CANTIDADES.
• ACTIVOS: ASPIRACION.

42. • EJEMPLOS:
PASIVOS:
• DRENAJES SIMPLES (SIN ASPIRACION):
• PENROSE
ACTIVOS:
• DRENAJES CERRADOS (ASPIRACION A BAJA PRESION):
• NELATON
• NASOGASTRICA DE LEVIN
• DRENAJES CERRADOS (ASPIRACION ALTA):
• PORTOVAC. (POSOPERATORIO)
• CATETER PARA DIALISIS PERITONEAL TIPO TENCKHOFF

43. PENROSE

44. • Tubos aplanados.
• Material: hule.
• Color: amarillos.
• Calibre y longitud: diferentes medidas
(pulgadas)

46. Sonda de
Nélaton

47. • Forma: cilíndrica.
• Material: hule, de cloruro de polivinilo
plastificado con ftalatos o silastic.
• Color: rojo.
• Longitud: 40 cm.
• Posee una punta tipo roma con un orificio lat.
Y pabellón en el otro extremo.
• Calibres: 8 al 30 (charrier)

48. Aplicación rectal de
tiopental con sonda
Nelaton.

49. Sonda
Nasogástrica de
Levin

50. • Forma: cilíndrica.
• Material: hule, látex ámbar, polivinilo o
silastic.
• Longitud: 1.20 cm (5 marcas en trayecto, 1ra a
los 40 cm y después cada 10cm)
• Radiopaca y de múltiples orificios.
• Calibres: 8 a 20 (Fr)

52. Sonda de
Foley

53. • Forma: cilíndrica.
• Material: látex ámbar, polivinilo o silastic.
• Longitud: 40 cm.
• Calibres: 12 a 30 (Fr)

56. Sonda Foley de
triple via.

57. • Forma: cilíndrica.
• Material: látex ámbar, polivinilo o silastic.
• Longitud: 40 cm.
• Calibres: 12 a 30 (Fr)
• Con 2 o 3 pabellones

58. RTUP

59. La resección transuretral de la
próstata es un procedimiento que
normalmente tiene éxito en el
tratamiento de los síntomas de la
próstata agrandada.

61. Sonda de Pezzer.

62. • Forma: tubo cilíndrico.
• Material: látex o de silicona.
• Color: ámbar o rojo.
• Longitud: 35 cm.
• Calibre: 14 a 30 (Fr)
• Extremo en forma de hongo.

64. Sonda de Malecott.

65. • Forma: tubo cilíndrico.
• Material: látex o de silicona.
• Color: ámbar o rojo.
• Longitud: 35 cm.
• Calibre: 14 a 30 (Fr)
• Extremo en forma de hongo.

66. Sondas y catéteres urológicos.

68. • Tubos semirrígidos y flexibles, de puntas
variadas. (acodadas, curvas, biseladas, pico de
flauta, forma de oliva, cola de cochino)
• Con orificio central en el extremo.
• Con doble o triple lumen.

69. Sondas pleurales.

70. • Sonda de drenaje flexible.
• Radiomarcada con múltiples fenestraciones
cerca de un extremo.
• Otro extremo para conectar un sello de agua.
• Longitud: 51 cm.
• Calibre: 8 a 40 (Fr)

72. Catéter de Fogarty.

73. • Catéter semirrígido, de punta blanda y
redondeada.
• Provee un balón inflable.
• Con marcas cada 10 cm.
• Calibre: 2 a 7 (Fr)

75. Sonda balón de Sengstaken Blakemore
y sonda Patton

76. • Sonda de 3 vías:
1.Principal para lavado. ( 2 balones separados)
2.Para el estomago. (300 cc)
3.Para el esófago. (100 cc)
• Calibres: 14 a 20 (Fr)
• Longitud: 95 cm

79. Sondas de Kerr con ramas simétricas y
de catell con ramas asimétricas

80. • Tubos de hule.
• Color: ámbar.
• Forma: T
• Longitud: 30 cm.
• Calibres: 12 a 20 (Fr).

82. Sistema de drenaje cerrados para
drenaje posoperatorio (Portovak)

83. • Catéter de drenaje, con aguja de acero
removible y extensión que se comunica a un
fuelle de succión.
• Calibres: 3.2 mm, 4.8 mm o 6.4 mm.

85. Catéteres para diálisis peritoneal de
tipo Tenckhoff

86. • Son cilíndricos.
• Material: polivinilo o silastic.
• Algunos preformados y con discos de silicona.
• De diferentes calibres para uso pediátrico y en
adultos.
