- 1. INSTRUMENTAL Técnicas quirúrgicas básicas Dr.Arlo A. Lupercio Romero
- 2. Prevaloracion • 1.- Nombrede las tijeras que se utilizan más en cirugía cardiovascular. • a) Tijera de Mayo rectas • b) Tijeras de Potts • c) Metzenbaum • d) Tijera de Mayo curvas

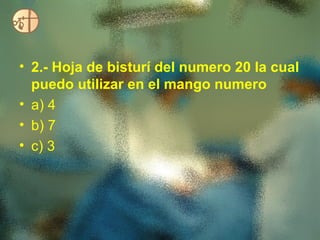

- 3. • 2.- Hojade bisturí del numero 20 la cual puedo utilizar en el mango numero • a) 4 • b) 7 • c) 3
- 4. • 3.- Diferenciaentre una pinza de Crile y una Kelly • a) El tamaño • b) Ausencia de cremallera la de Crile • c) Las estrias del bocado de Crile llegan hasta la cruz • d) Las criole cuentan con dientes en la punta

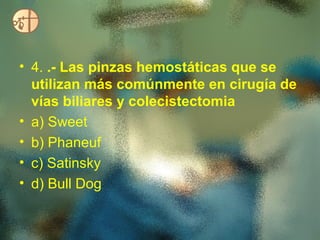

- 5. • 4. .-Las pinzas hemostáticas que se utilizan más comúnmente en cirugía de vías biliares y colecistectomia • a) Sweet • b) Phaneuf • c) Satinsky • d) Bull Dog
- 6. • Cirugía comoel arte de trabajar el cuerpo humano mediante el uso de las manos y del instrumental quirúrgico
- 7.
- 9.
- 11. Fijación: • Pinzas depiel y campo o de BACKHAUS.
- 12. Incisión. • BISTURÍ: • Consta de una hoja cambiable y un mango. • 3 tamaños o formas • Nº 3;acepta hojas del 10 al 15. – Útiles en trabajos de mucha precisión, para cortes mas finos y en planos como aponeurosis, peritoneo y órganos internos. • Nº 4; acepta hojas del 20 al 25. – Se utiliza para el corte de piel en incisiones amplias como en la pared abdominal. • Nº 7; acepta hojas del 10 al 15. – Útil en trabajos de mucha precisión en planos profundos.
- 13. 4 7 3
- 15. Técnica de montajey desmontaje hoja de bisturí • Se toma con el portaagujas por su parte mas ancha y fuerte, sostenida hacia abajo y lejos de los ojos, quedando perpendicular a la hoja. La mano izquierda toma el mango del bisturí. Se desliza la hoja de arriba hacia abajo, de tal modo que su parte inferior ensamble con la base del tercio superior del mango, escuchándose un chasquido indicando que la hoja ha quedado asegurada en le mango. Nunca utilice las manos solas, ni pinzas de hemostasia, para no dañar la hoja de bisturí, el porta agujas no debe tocar el borde cortante, ni obstruir el orificio de las misma
- 16. • La hojadeberá estar apuntando hacia abajo y el mango deberá ser girado sobre su dorso, tomada con el portaagujas la base de la hoja, se realizará un movimiento firme hacia abajo, tratando de desprender la hoja del mango.
- 17. Manera de entregarel bisturí. • La hoja de bisturí siempre deberá ser visible, el instrumentista deber tomar el bisturí con la punta de la hoja en dirección a él y el filo de la hoja hacia arriba
- 18. Formas correctas detomar el bisturí • A) cuchillo de masa – Útil en las incisiones amplias como en la pared abdominal, incisiones rectas con mango 4 y hojas del 20 al 25. • B) arco de violín • C) lápiz – En las incisiones curvas • D)Puntiforme. para colocar penrose, contraverturas.
- 20. Bisturí eléctrico: • Utilizaenergía para formar calor y cortar o coagular tejido. • Utilizado desde 1920. • Utiliza energía de microondas en una frecuencia promedio de 500 a 700 kHz que permite disecar, cortar y coagular. • Existen el monopolar y bipolar

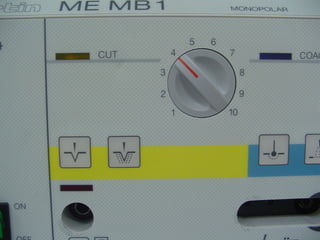

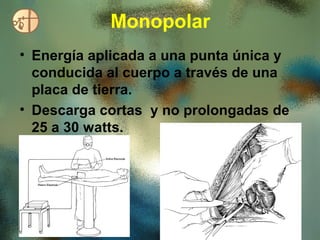

- 21. Monopolar • Energía aplicadaa una punta única y conducida al cuerpo a través de una placa de tierra. • Descarga cortas y no prolongadas de 25 a 30 watts.

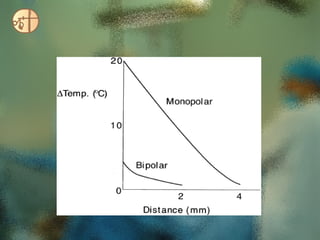

- 23. Bipolar • Difunde energíaa través de 2 electrodos, dando menos riesgo de lesión de tejidos
- 28. Bisturí armónico • Laenergía eléctrica es convertida en energía mecánica, produciendo vibración en la cuchilla a frecuencia de 55,000Hz por segundo y produce desnaturalización de proteínas esto es mediante un movimiento oscilatorio imperceptible generando calor por fricción. • Puede cortar y coagular vasos de hasta 3mm Tratado de Cirugia General Manual Moderno 2005

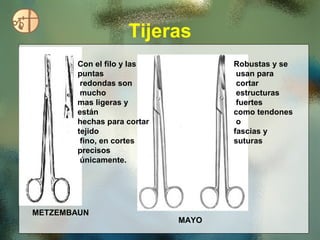

- 30. Tijeras Con el filo y las Robustas y se puntas usan para redondas son cortar mucho estructuras mas ligeras y fuertes están como tendones hechas para cortar o tejido fascias y fino, en cortes suturas precisos únicamente. METZEMBAUN MAYO
- 32. Recta roma-roma Recta roma-aguda Recta aguda-aguda

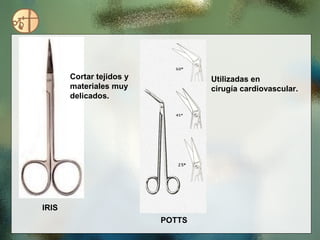

- 33. Cortar tejidos y Utilizadas en materiales muy cirugía cardiovascular. delicados. IRIS POTTS

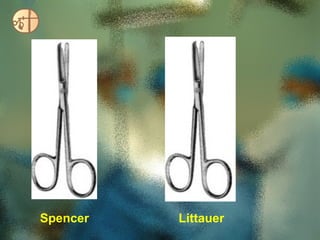

- 34. Spencer Littauer

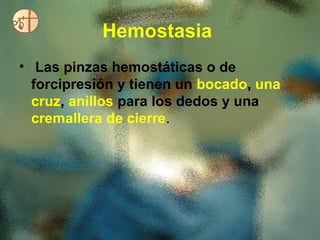

- 38. Hemostasia • Las pinzashemostáticas o de forcipresión y tienen un bocado, una cruz, anillos para los dedos y una cremallera de cierre.
- 39.
- 40. Mosquito o Halsted Kelly Crile (4.5pulgadas) (5.5 pulgadas) (5.5 pulgadas)
- 41. Kocher Rochester Ochsner Rochester Pean (5.5 pulgadas) (8 pulgadas) (8.5 pulgadas) Dientes Dientes

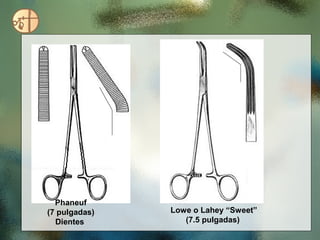

- 43. Phaneuf (7 pulgadas) Lowe o Lahey “Sweet” Dientes (7.5 pulgadas)
- 44. Satinsky Bull dog
- 47. Modo correcto deentregar y tomar una pinza de hemostasia • La punta de la pinza hacia arriba en caso de ser curva, se debe dar con fuerza para que el cirujano sienta el golpe de la pinza ya que se puede perder sensibilidad por los guantes y por el tiempo de la cirugía NOTA En el manual dice hacia abajo
- 48. • Siempre sedebe de tomar la pinza introduciendo el dedo pulgar en un anillo, el dedo anular en otro y dirigir el instrumento con el índice y la punta hacia abajo
- 49. Exposición • Es funcióndel ayudante dar una correcta separación para permitir las maniobras y la visión clara de lo que se esta haciendo. Para ellos se utilizan una gran variedad de separadores que se dividen en dos grupos, los manuales y los automáticos.

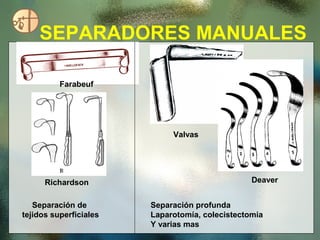

- 50. SEPARADORES MANUALES Farabeuf Valvas Richardson Deaver Separación de Separación profunda tejidos superficiales Laparotomía, colecistectomia Y varias mas

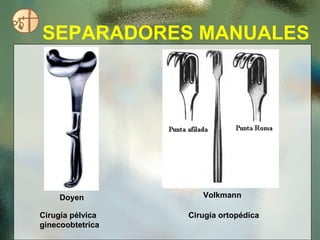

- 51. SEPARADORES MANUALES Doyen Volkmann Cirugía pélvica Cirugía ortopédica ginecoobtetrica

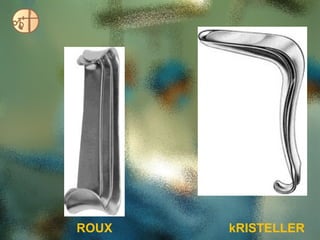

- 52. ROUX kRISTELLER

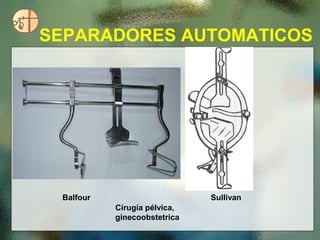

- 53. SEPARADORES AUTOMATICOS Balfour Sullivan Cirugía pélvica, ginecoobstetrica
- 54. SEPARADORES AUTOMATICOS Finochietto “Gosset” Cirugía cardiotoracica Cirugía abdominal pediátrica
- 57. Instrumental tracción ANILLOS oFOESTERS Babcok Tracción de vísceras huecas

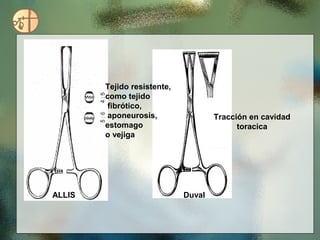

- 58. Tejido resistente, como tejido fibrótico, aponeurosis, Tracción en cavidad estomago toracica o vejiga ALLIS Duval
- 59. Material de reparación • Agujas • Material de suturas • Instrumental
- 60. Agujas • Características de las suturas: – Resistencia adecuada para no romperse con facilidad. – Suficiente rigidez para no doblarse en exceso, pero la flexibilidad necesaria para no romperse al doblarse. – Filo suficiente para penetrar en el tejido con la mínima resistencia pero no más fuerte que el tejido al que penetra. – Diámetro semejante al del hilo que lleva, para producir la posibilidad de no dañar el tejido. – Forma y tamaño apropiado para el tipo, condiciones accesibles del tejido que sutura. – Estar libre de corrosión y raspaduras para evitar infecciones y daño al tejido.
- 61. Agujas • Punta • Cuerpo • Ojo • Ensamble
- 62. Punta y formadel cuerpo Punta y forma del cuerpo Usos comunes Ligamentos Cavidad nasal Boca Faringe Piel Tendones Fascia Ligamentos Cavidad nasal Mucosa de la boca Piel Vainas tendinosas Ojo
- 63. Punta y formadel cuerpo Cirugía plástica Piel Ojo aplicación primaria Microcirugía Cirugía de reconstrucción oftálmica Bronquios Pericondrio Tejidos calcificados Periostio Fascia Faringe Ligamentos Tendones Cavidad nasal Traquea Boca Útero Ovarios Vasos
- 64. Punta y formadel cuerpo Aponeurosis Nervios Vías biliares Peritoneo Duramadre Pleura Fascia Tejido adiposo Aparato digestivo subcutáneo Músculos S. urogenital Disección roma en tejidos friables Miocardio Riñón Vasos Hígado Bazo Ligadura del prolapso Cervicouterino
- 65. Forma Aparato digestivo Faringe Cavidad nasal Piel Recta Nervios Tendones Boca Vasos Piel, infrecuentemente Semicurva Segmento anterior del ojo Curva compuesta
- 66. Forma Ojo, aplicación primaria, microcirugía ¼ de circulo Aponeurosis Fascia Nervios Pleura Aparato Vías biliares digestivo Tendones 3/8 de circulo Pericondrio Músculos Duramadre S. Urogenital Periostio Miocardio
- 67. Forma Vías biliares Cavidad nasal Piel Peritoneo Boca S. Urogenital Ojo Tejido adiposo Pelvis ½ de circulo Faringe Aparato digestivo Pleura Sistema cardiovascular Músculos Cavidad nasal Boca Pelvis Sistema urogenital, aplicación primaria 5/8 de circulo

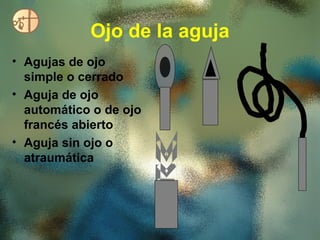

- 68. Ojo de laaguja • Agujas de ojo simple o cerrado • Aguja de ojo automático o de ojo francés abierto • Aguja sin ojo o atraumática
- 69. Suturas • Absorbibles • Noabsorbibles • Las propiedades y le elección del material de sutura ve de acuerdo a la respuesta biológica en los tejidos (inflamación), de cada una de ellas la cual deberá de favorecer una óptima cicatrización con el menor daño tisular
- 70. Reparación • Portaagujas: • Deberáhacer una prensa firma, que no gire la aguja y, además que sus ramas o mandíbulas sean fuertes y no se desgasten fácilmente por el uso Pinza portaagujas Mayo Hegar

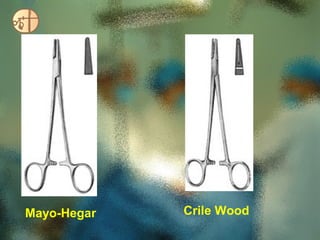

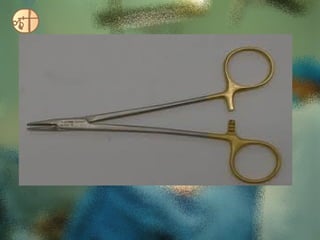

- 71. Mayo-Hegar Crile Wood
- 76. • Disección: Diseccióncon dientes Disección sin dientes Adson
- 77. TROELTSCH LUCAE (Bayoneta)

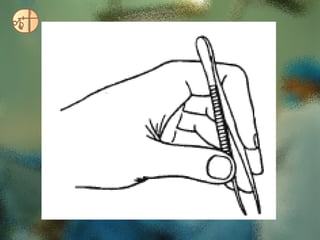

- 80. Modo de manejarel instrumental de reparación • A) se representa la manera correcta de entregar el portaagujas con la sutura ya preparada por el instrumentista. • B) toma correcta del portaagujas para empezar a suturar por el cirujano. • C) toma correcta de las pinzas de disección se tomarán siempre como si fuera un bolígrafo o lápiz, de igual manera se entregan • D) manera de pasar la aguja curva a través de los tejidos. • E) entrega correcta por cirujano del portaagujas al instrumentista una vez utilizado
- 81. Pinza FOERSTER YANKAUER
- 82.
- 83.
- 84. Instrumental laparoscópico • Insufladorde CO2 • Instrumento que introduce el gas a la cavidad peritoneal. • Ajuste de flujo. • Compensador de perdidas • Alarmas auditivas

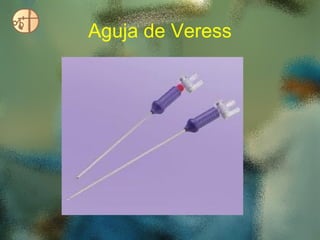

- 86.
- 89.

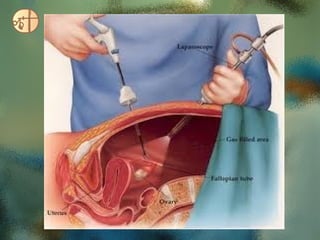

- 93. Laparoscopio • Es untelescopio quirúrgico con dos lentes, proximal o ocular y distal objetivo además el puerto de luz.

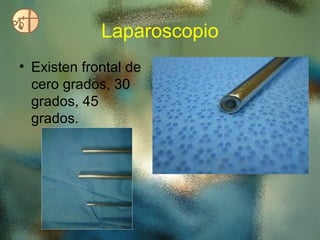

- 94. Laparoscopio • Existen frontalde cero grados, 30 grados, 45 grados.

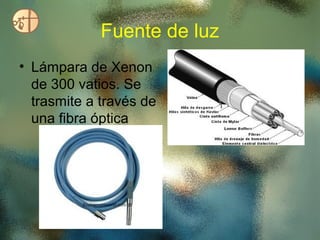

- 96. Fuente de luz •Lámpara de Xenon de 300 vatios. Se trasmite a través de una fibra óptica

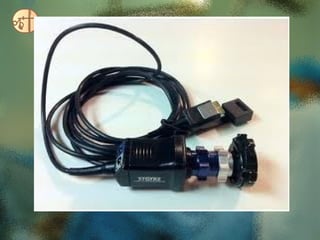

- 98. Cámara y monitor •Permite ver la imagen del telescopio quirurgico. • Tienen controles de fuente de luz, brillo, enfoque.
- 100.
- 102.
- 103.
- 104.
- 105.
- 106.
- 107.
