El documento describe diferentes instrumentos de medición eléctrica como el voltímetro, que mide la diferencia de potencial; el amperímetro, que mide la intensidad de corriente; el ohmímetro, que mide resistencias; el galvanómetro, que indica el paso de pequeñas corrientes; y el multímetro, que mide magnitudes eléctricas como voltaje, corriente y resistencia. También se mencionan el megóhmetro, que mide aislamiento eléctrico en alta tensión, y el frecuencímetro, que

1. INSTRUMENTOS DE MEDICION
RUBEN MAJANO
CI:18.421.444

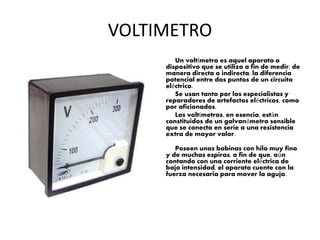

2. VOLTIMETRO
Un voltímetro es aquel aparato o
dispositivo que se utiliza a fin de medir, de
manera directa o indirecta, la diferencia
potencial entre dos puntos de un circuito
eléctrico.
Se usan tanto por los especialistas y
reparadores de artefactos eléctricos, como
por aficionados.
Los voltímetros, en esencia, están
constituidos de un galvanómetro sensible
que se conecta en serie a una resistencia
extra de mayor valor.
Poseen unas bobinas con hilo muy fino
y de muchas espiras, a fin de que, aún
contando con una corriente eléctrica de
baja intensidad, el aparato cuente con la
fuerza necesaria para mover la aguja.

3. Amperimetros
• Un amperímetro es un instrumento que sirve
para medir la intensidad de corriente que está
circulando por un circuito eléctrico.
• Los amperímetros, en esencia, están constituidos
por un galvanómetro cuya escala ha sido
graduada en amperios.
• El aparato descrito corresponde al diseño
original, ya que en la actualidad los
amperímetros utilizan un conversor
analógico/digital para la medida de la caída de
tensión sobre un resistor por el que circula la
corriente a medir. La lectura del conversor es
leída por un microprocesador que realiza los
cálculos para presentar en un display numérico
el valor de la corriente circulante.
•
Para efectuar la medida de la intensidad
de la corriente circulante el amperímetro ha de
colocarse en serie, para que sea atravesado por
dicha corriente. Esto nos lleva a que el
amperímetro debe poseer
una resistencia interna lo más pequeña posible,
a fin de que no produzca una caída de tensión
apreciable. Para ello, en el caso de instrumentos
basados en los efectos electromagnéticos de la
corriente eléctrica, estarán dotados de bobinas
de hilo grueso y con pocas espiras.

4. Ohmimetro
• El aparato destinado a medir la
resistencia de un conductor o de
otro elemento, como una resistencia,
al paso de la corriente se
denomina Ohmímetro (mide
ohmios).
• Para que el polímetro pueda
funcionar como ohmímetro debe
tener las pilas internas en buen
estado (para medir amperios o
voltios no hace falta que tenga las
pilas, para medir ohmios sí).
• Aunque se conoce el valor de una
resistencia por el código de
colores que va pintado en ella
podemos conocer más exactamente
su valor usando el ohmímetro.

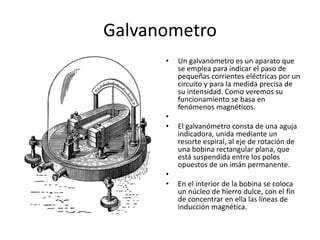

5. Galvanometro
• Un galvanómetro es un aparato que
se emplea para indicar el paso de
pequeñas corrientes eléctricas por un
circuito y para la medida precisa de
su intensidad. Como veremos su
funcionamiento se basa en
fenómenos magnéticos.
•
• El galvanómetro consta de una aguja
indicadora, unida mediante un
resorte espiral, al eje de rotación de
una bobina rectangular plana, que
está suspendida entre los polos
opuestos de un imán permanente.
•
• En el interior de la bobina se coloca
un núcleo de hierro dulce, con el fin
de concentrar en ella las líneas de
inducción magnética.

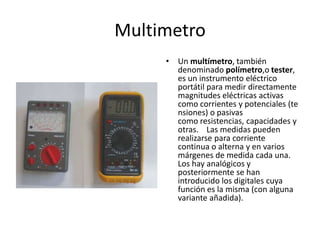

6. Multimetro
• Un multímetro, también
denominado polímetro,o tester,
es un instrumento eléctrico
portátil para medir directamente
magnitudes eléctricas activas
como corrientes y potenciales (te
nsiones) o pasivas
como resistencias, capacidades y
otras. Las medidas pueden
realizarse para corriente
continua o alterna y en varios
márgenes de medida cada una.
Los hay analógicos y
posteriormente se han
introducido los digitales cuya
función es la misma (con alguna
variante añadida).

7. • El término megóhmetro hace
referencia a un instrumento para la
medida del aislamiento eléctrico
en alta tensión. Se conoce también
como "Megger", aunque este
término corresponde a la marca
comercial del primer instrumento
portátil medidor de aislamiento
introducido en la industria eléctrica
en 1889. El nombre de este
instrumento,megóhmetro, deriva de
que la medida del aislamiento
de cables, transformadores,
aisladores, etc se expresa
en megohmios ( MΩ ). Es por tanto
incorrecto el utilizar el término
"Megger" como verbo en expresiones
tales como: se debe realizar
el megado del cable... y otras
similares.

8. frecuencimetro
• Un multímetro, también
denominado polímetro,o tester,
es un instrumento eléctrico
portátil para medir directamente
magnitudes eléctricas activas
como corrientes y potenciales (te
nsiones) o pasivas
como resistencias, capacidades y
otras. Las medidas pueden
realizarse para corriente
continua o alterna y en varios
márgenes de medida cada una.
Los hay analógicos y
posteriormente se han
introducido los digitales cuya
función es la misma (con alguna
variante añadida).
