El documento proporciona instrucciones para programar y usar diferentes tipos de multímetros para medir voltaje, corriente, resistencia y continuidad. Explica cómo configurar el selector de modo, conectar las terminales y puntas de prueba para cada medición en cinco multímetros diferentes.

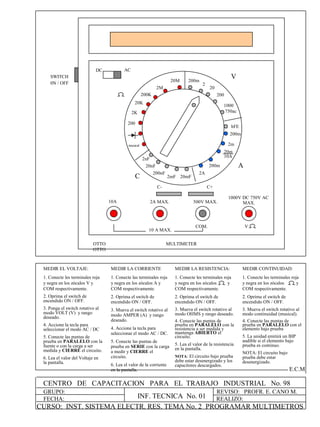

2. CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 01
E.C.M
200m
2
20
200
1000
750ac
V
A
C
hFE
2m
20m
10A
200m
2A
200m
2nF
20nF
200nF
2mF 20mF
200
2K
20K
200K
2M
20M
musical
C- C+
ACDC
SWITCH
0N / OFF
10A 2A MAX.
COM.
500V MAX.
10 A MAX.
1000V DC 750V AC
MAX.
V
OTTO MULTIMETER
OTTO
MEDIR EL VOLTAJE:
1. Conecte les terminales roja
y negra en los zócalos V y
COM respectivamente.
2. Oprima el switch de
encendido ON / OFF.
3. Ponga el switch rotativo al
modo VOLT (V) y rango
deseado.
4. Accione la tecla para
seleccionar el modo AC / DC
5. Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
6. Lea el valor del Voltaje en
la pantalla.
MEDIR LA CORRIENTE
1. Conecte las terminales roja
y negra en los zócalos A y
COM respectivamente.
2. Oprima el switch de
encendido ON / OFF.
3. Mueva el switch rotativo al
modo AMPER (A) y rango
deseado.
4. Accione la tecla para
seleccionar el modo AC / DC.
5. Conecte las puntas de
prueba en SERIE con la carga
a medir y CIERRE el
circuito.
6. Lea el valor de la corriente
en la pantalla.
MEDIR LA RESISTENCIA:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Oprima el switch de
encendido ON / OFF.
3. Mueva el switch rotativo al
modo OHMS y rango deseado.
4. Conecte las puntas de
prueba en PARALELO con la
resistencia a ser medida y
mantenga ABIERTO el
circuito.
5. Lea el valor de la resistencia
en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Oprima el switch de
encendido ON / OFF.
3. Mueva el switch rotativo al
modo continuidad (musical).
4. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba
5. La unidad emitirá un BIP
audible si el elemento bajo
prueba es continuo.
NOTA: El circuito bajo
prueba debe estar
desenergizado.

3. E.C.M
MEDIR EL VOLTAJE:
1. Conecte les terminales roja
y negra en los zócalos V y
COM respectivamente.
2. Ponga el switch rotativo al
modo VOLT (V) (auto rango)
3. Accione la tecla (azul) para
seleccionar el modo AC / DC
4. Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
5. Lea el valor del Voltaje en
la pantalla.
MEDIR LA CORRIENTE
1. Conecte las terminales roja
y negra en los zócalos A y
COM respectivamente.
2. Mueva el switch rotativo al
modo AMPER (A) y rango
deseado.
3. Accione la tecla (azul) para
seleccionar el modo AC / DC.
4. Conecte las puntas de
prueba en SERIE con la carga
a medir y CIERRE el
circuito.
5. Lea el valor de la corriente
en la pantalla.
MEDIR LA RESISTENCIA:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Mueva el switch rotativo al
modo OHMS y rango deseado.
3. Conecte las puntas de
prueba en PARALELO con la
resistencia a ser medida y
mantenga ABIERTO el
circuito.
4. Lea el valor de la resistencia
en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Mueva el switch rotativo al
modo continuidad (musical).
4. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba
4. La unidad emitirá un BIP
audible si el elemento bajo
prueba es continuo.
NOTA: El circuito bajo prueba
debe estar desenergizado.
MIC 35
OFF
V
musical
20mA
200mA
20A
RH DH
Tecla azul:
oprimir para
activar AC.
A mA COM V
200mA
MAX.
FUSED20A MAX.
1000VDC
750VAC
MAX.
AUTORANGE MULTIMETER
NOTA: PARA APAGAR EL MULTIMETRO GIRE LA PERILLA HASTA OFF
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 02

4. E.C.M
MEDIR EL VOLTAJE:
1. Conecte les terminales roja
y negra en los zócalos V y
COM respectivamente.
2. Ponga el switch rotativo al
modo VOLT (V) AC o DC
3. Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
4. Lea el valor del Voltaje en
la pantalla.
MEDIR LA CORRIENTE
1. Conecte las terminales roja
y negra en los zócalos A y
COM respectivamente.
2. Mueva el switch rotativo al
modo AMPER (A) solo DC.
3. Conecte las puntas de
prueba en SERIE con la carga
a medir y CIERRE el
circuito.
4. Lea el valor de la corriente
en la pantalla.
MEDIR LA RESISTENCIA:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Mueva el switch rotativo al
modo OHMS ( ) y rango
deseado.
3. Conecte las puntas de
prueba en PARALELO con la
resistencia a ser medida y
mantenga ABIERTO al
circuito..
4. Lea el valor de la resistencia
en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Mueva el switch rotativo al
modo OHMS y RANGO 200
Ohms.
4. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba.
5. La unidad marcará baja
resistencia si el elemento que
se prueba es continuo.
NOTA: El circuito bajo prueba
debe estar desenergizado.
SERCOM
OFF
200
20
DC 10A
COM
V
10A MAX.
200VDC
500VAC
MAX.
DIGITAL MULTIMETER
2000K
200
500
AC V
DC V
DC
10A
NOTA: PARA APAGAR EL MULTIMETRO GIRE LA PERILLA HASTA OFF
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 03

5. 200A
750V
600A
E.C.M
ZOCALOS P/ COLOCAR
TERMINALES
PARA MEDIR VOLTAJE:
1.- Conecte las terminales roja
y negra en los zócalos V y
COM respectivamente.
2.- Oprima el switch de
encendido (on / off).
3.- Ponga el switch selector al
modo VOLT (V) AC.
4.- Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el
circuito.
5.- Lea el valor del voltaje en
la pantalla.
MEDIR LA CORRIENTE
1.- Oprima el switch de
encendido (on / off).
3.- Ponga el switch selector al
modo AMPER (A) y rango
deseado.
3.- Abra el gancho e
introduzca el conductor de
prueba en SERIE con la carga
a medir y CIERRE el
circuito.
4.- Cierre el gancho
5.- Lea el valor del corriente
en la pantalla.
MEDIR LA RESISTENCIA
1.- Conecte las terminales roja y
negra en los zócalos OHMS y
COM respectivamente.
2.- Oprima el switch de
encendido (on / off).
3.- Mueva el switch selector al
modo OHMS.
4.- Conecte las puntas de prueba
en PARALELO con la carga a
ser medida y mantenga
ABIERTO el circuito.
5.- Lea el valor de la
RESISTENCIA en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores deben estar
descargados.
SWITCH DE
ENCENDIDO
APAGADO
SWITCH
SELECTOR
GANCHO P/ MEDIR LA
CORRIENTE
OPRIMIR P/ ABRIR
EL GANCHO
musical
PANTALLA MIC - 2040
COM V
750V
MAX
DIGITAL
CLAMP METER
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2.- Oprima el switch de
encendido (on / off).
2. Mueva el switch selector al
modo OHMS
4. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba
5. La unidad emitirá un BIP si
el elemento que se prueba es
continuo.
NOTA: El circuito bajo
prueba debe estar
desenergizado.
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 04

6. E.C.M
GANCHO PARA MEDIR LA
INTENSIDAD DE CORRIENTE (A)
SWITCH DE, CONGELAR
Y DESCONGELAR
PANTALLA
RANGO DE RESISTENCIA
RANGOS DE INT. DE CORRIENTE
RANGOS DE VOLTAJE
PANTALLA
ZOCALOS P/ COLOCAR
TERMINALES
PERILLA DE
SELECCIÓN
(Switch rotatorio)
PARA MEDIR VOLTAJE:
1.- Conecte las terminales roja
y negra en los zócalos V y
COM respectivamente.
2.- Ponga el switch rotativo
selector al modo VOLT (V) y
rango deseado solo AC.
3.- Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
4.- Lea el valor del voltaje en
la pantalla.
MEDIR LA CORRIENTE
1.- Ponga el switch rotativo
selector al modo AMPER
(A) y rango deseado.
2.- Abra el gancho e
introduzca el conductor de
prueba en SERIE con la
carga a medir y CIERRE el
circuito.
3.- Cierre el gancho
4.- Lea el valor del corriente
en la pantalla.
MEDIR LA RESISTENCIA
1.- Conecte las terminales roja y
negra en los zócalos OHMS y
COM respectivamente.
2.- Mueva el switch rotativo
selector al modo OHMS.
3.- Conecte las puntas de prueba
en PARALELO con la carga a
ser medida y mantenga
ABIERTO el circuito.
4.- Lea el valor del voltaje en la
pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores deben estar
descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Gire el switch selector al
modo OHMS
4. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba
5. La unidad emitirá un BIP si
el elemento que se prueba es
continuo.
NOTA: El circuito bajo prueba
debe estar desenergizado.
NOTA: PARA APAGAR EL MULTIMETRO GIRE LA PERILLA HASTA OFF
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 05

7. E.C.M
PARA MEDIR VOLTAJE:
1.- Conecte las terminales roja
y negra en los zócalos V y
COM respectivamente.
2.- Ponga el switch rotativo
selector al modo VOLT (V) y
rango deseado.
3.- Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
4.- Lea el valor del voltaje en
la pantalla.
MEDIR LA CORRIENTE
1.- Ponga el switch rotativo
selector al modo AMPER
(A) y rango deseado.
2.- Abra el gancho e
introduzca el conductor de
prueba en SERIE con la
carga a medir y CIERRE el
circuito.
3.- Cierre el gancho
4.- Lea el valor del corriente
en la pantalla.
MEDIR LA RESISTENCIA
1.- Conecte las terminales roja y
negra en los zócalos OHMS y
COM respectivamente.
2.- Mueva el switch rotativo
selector al modo OHMS y rango
deseado.
3.- Conecte las puntas de prueba
en PARALELO con la carga a
ser medida y mantenga
ABIERTO el circuito.
4.- Lea el valor de la Resistencia
en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores deben estar
descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Gire el switch selector al
modo OHMS (200)
3. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba.
4. La unidad emitirá un BIP si
el elemento que se prueba es
continuo.
NOTA: El circuito bajo prueba
debe estar desenergizado.
GANCHO PARA MEDIR LA
INTENSIDAD DE CORRIENTE (A)
SWITCH DE CONGELAR
Y DESCONGELAR
PANTALLA
PERILLA DE
SELECCIÓN
(Switch rotatorio)
ZOCALOS P/ COLOCAR
TERMINALES
PANTALLA
RANGO DE RESISTENCIA
RANGOS DE INT. DE CORRIENTE
(CORRIENTE ALTERNA)
RANGOS DE VOLTAJE
(CORRIENTE ALTERNA)
OPRIMA PARA ABRIR
EL GANCHO
RANGOS DE VOLTAJE
(CORRIENTE DIRECTA)
NOTA: PARA APAGAR EL MULTIMETRO GIRE LA PERILLA HASTA OFF
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 06

8. E.C.M
PARA MEDIR VOLTAJE:
1.- Conecte las terminales roja
y negra en los zócalos V y
COM respectivamente.
2.- Ponga el switch rotativo
selector al modo VOLT (V) y
rango deseado.
3.- Conecte las puntas de
prueba en PARALELO con la
fuente o con la carga a ser
medida y CIERRE el circuito.
4.- Lea el valor del voltaje en
la pantalla.
MEDIR LA CORRIENTE
1.- Ponga el switch rotativo
selector al modo AMPER
(A) y rango deseado.
2.- Abra el gancho e
introduzca el conductor de
prueba en SERIE con la
carga a medir y CIERRE el
circuito.
3.- Cierre el gancho
4.- Lea el valor del corriente
en la pantalla.
MEDIR LA RESISTENCIA
1.- Conecte las terminales roja y
negra en los zócalos OHMS y
COM respectivamente.
2.- Mueva el switch rotativo
selector al modo OHMS y rango
deseado.
3.- Conecte las puntas de prueba
en PARALELO con la carga a
ser medida y mantenga
ABIERTO el circuito.
4.- Lea el valor de la Resistencia
en la pantalla.
NOTA: El circuito bajo prueba
debe estar desenergizado y los
capacitores deben estar
descargados.
MEDIR CONTINUIDAD:
1. Conecte les terminales roja
y negra en los zócalos y
COM respectivamente.
2. Gire el switch selector al
modo OHMS (200)
3. Conecte las puntas de
prueba en PARALELO con el
elemento bajo prueba.
4. La unidad emitirá un BIP si
el elemento que se prueba es
continuo.
NOTA: El circuito bajo prueba
debe estar desenergizado.
NOTA: PARA APAGAR EL MULTIMETRO GIRE LA PERILLA HASTA OFF
CURSO: INST. SISTEMA ELECTR. RES. TEMA No. 2 PROGRAMAR MULTIMETROS
CENTRO DE CAPACITACION PARA EL TRABAJO INDUSTRIAL No. 98
GRUPO:
FECHA:
REVISO: PROFR. E. CANO M.
REALIZO:INF. TECNICA No. 07
