2. MEDICIONES ELECTRICAS
Las mediciones eléctricas son los métodos,
dispositivos y cálculos usados para medir cantidades
eléctricas. La medición de cantidades eléctricas
puede hacerse al medir parámetros eléctricos de un
sistema.
Usando transductores, propiedades físicas como la
temperatura, presión, flujo, fuerza, y muchas otras
pueden convertirse en señales eléctricas, que
pueden ser convenientemente registradas y medidas.
En dependencia de las condiciones de precisión
requerida y de otros factores, las magnitudes
eléctricas se miden por distintos métodos.

3. FUERZA ELECTROMOTRIZ
Es la energía proveniente de cualquier fuente, medio o dispositivo
que suministre corriente eléctrica, para ello se necesita la
existencia de una diferencia de potencial entre dos puntos o
polos(uno negativo y uno positivo) de dicha fuente, que sea capaz
de bombear o impulsar las cargas eléctricas a través de un circuito
cerrado.
• Muy baja tensión: Tensiones hasta 50 volt.
• Baja tensión: Tensiones entre 50 y 1000 volt.
• Media tensión: tensiones por encima de 1000 y hasta 33000 volt.
• Alta tensión: Tensiones por encima de 33000 volt.
• Tensión de seguridad: La tensión de seguridad considerada para
ambientes secos y húmedos es 24 volt.
FUERZA ELECTROMOTRIZ
EN C.A. ESTANDARIZADAS

4. PRINCIPALES PELIGROS DE LA
FUERZA ELECTROMOTRIZ
• No es perceptible por los sentidos del humano.
• No tiene olor, solo es detectada cuando en un corto
circuito se descompone el aire apareciendo Ozono.
• No es detectado por la vista.
• No se detecta al gusto ni al oído.
• Al tacto puede ser mortal si no se está debidamente
aislado. El cuerpo humano actúa como circuito entre
dos puntos de diferente potencial. No es la tensión la
que provoca los efectos fisiológicos sino la corriente
que atraviesa el cuerpo humano.

5. INSTRUMENTOS DE
MEDIDA
Se denominan instrumentos de mediciones eléctricas a todos los
dispositivos que se utilizan para medir las magnitudes eléctricas y
asegurar así el buen funcionamiento de las instalaciones y máquinas
eléctricas.
La mayoría son aparatos portátiles de mano y se utilizan para el
montaje; hay otros instrumentos que son conversores de medida y
otros métodos de ayuda a la medición, el análisis y la revisión. La
obtención de datos cobra cada vez más importancia en el ámbito
industrial, profesional y privado.
Se demandan, sobre todo, instrumentos de medida prácticos, que
operen de un modo rápido y preciso y que ofrezcan resultados durante
la medición.

6. AMPERIMETRO
Un amperímetro es un instrumento que sirve para
medir la intensidad de corriente que está circulando
por un circuito eléctrico.2 En su diseño original los
amperímetros están constituidos, en esencia, por un
galvanómetro cuya escala ha sido graduada en
amperios. En la actualidad, los amperímetros
utilizan un conversor analógico/digital para la
medida de la caída de tensión sobre un resistor por
el que circula la corriente a medir. La lectura del
conversor es leída por un microprocesador que
realiza los cálculos para presentar en un display
numérico el valor de la corriente circulante.
USO DEL AMPERÍMETRO
• Es necesario conectarlo en serie con el circuito
• Se debe tener un aproximado de corriente a medir ya que si es mayor
de la escala del amperímetro, lo puede dañar. Por lo tanto, la corriente
debe ser menor de la escala del amperímetro
• Todo instrumento debe ser inicialmente ajustado en cero.
• Las lecturas tienden a ser más exactas cuando las medidas que se
toman están intermedias a la escala del instrumento.
• Nunca se debe conectar un amperímetro con un circuito que este
energizado.

7. VOLTIMETRO

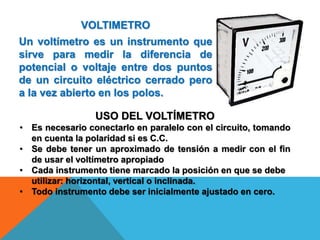

Un voltímetro es un instrumento que
sirve para medir la diferencia de
potencial o voltaje entre dos puntos
de un circuito eléctrico cerrado pero
a la vez abierto en los polos.
USO DEL VOLTÍMETRO
• Es necesario conectarlo en paralelo con el circuito, tomando
en cuenta la polaridad si es C.C.
• Se debe tener un aproximado de tensión a medir con el fin
de usar el voltímetro apropiado
• Cada instrumento tiene marcado la posición en que se debe
utilizar: horizontal, vertical o inclinada.
• Todo instrumento debe ser inicialmente ajustado en cero.

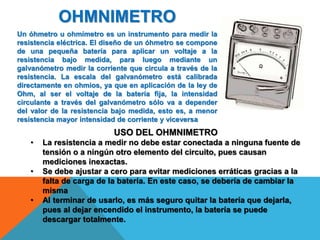

8. OHMNIMETRO
Un óhmetro u ohmímetro es un instrumento para medir la
resistencia eléctrica. El diseño de un óhmetro se compone
de una pequeña batería para aplicar un voltaje a la
resistencia bajo medida, para luego mediante un
galvanómetro medir la corriente que circula a través de la
resistencia. La escala del galvanómetro está calibrada
directamente en ohmios, ya que en aplicación de la ley de
Ohm, al ser el voltaje de la batería fija, la intensidad
circulante a través del galvanómetro sólo va a depender
del valor de la resistencia bajo medida, esto es, a menor
resistencia mayor intensidad de corriente y viceversa
USO DEL OHMNIMETRO
• La resistencia a medir no debe estar conectada a ninguna fuente de
tensión o a ningún otro elemento del circuito, pues causan
mediciones inexactas.
• Se debe ajustar a cero para evitar mediciones erráticas gracias a la
falta de carga de la batería. En este caso, se debería de cambiar la
misma
• Al terminar de usarlo, es más seguro quitar la batería que dejarla,
pues al dejar encendido el instrumento, la batería se puede
descargar totalmente.

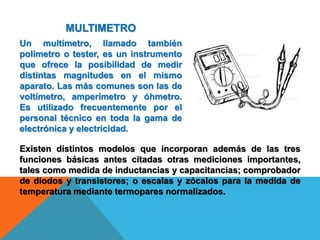

9. MULTIMETRO
Un multímetro, llamado también
polímetro o tester, es un instrumento
que ofrece la posibilidad de medir
distintas magnitudes en el mismo
aparato. Las más comunes son las de
voltímetro, amperímetro y óhmetro.
Es utilizado frecuentemente por el
personal técnico en toda la gama de
electrónica y electricidad.
Existen distintos modelos que incorporan además de las tres
funciones básicas antes citadas otras mediciones importantes,
tales como medida de inductancias y capacitancias; comprobador
de diodos y transistores; o escalas y zócalos para la medida de
temperatura mediante termopares normalizados.

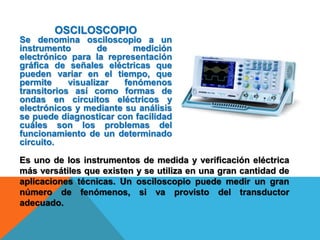

10. OSCILOSCOPIO
Se denomina osciloscopio a un
instrumento de medición
electrónico para la representación
gráfica de señales eléctricas que
pueden variar en el tiempo, que
permite visualizar fenómenos
transitorios así como formas de
ondas en circuitos eléctricos y
electrónicos y mediante su análisis
se puede diagnosticar con facilidad
cuáles son los problemas del
funcionamiento de un determinado
circuito.
Es uno de los instrumentos de medida y verificación eléctrica
más versátiles que existen y se utiliza en una gran cantidad de
aplicaciones técnicas. Un osciloscopio puede medir un gran
número de fenómenos, si va provisto del transductor
adecuado.

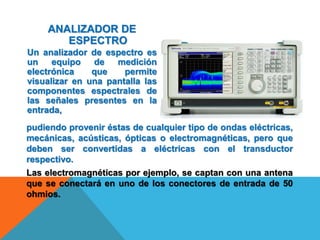

11. ANALIZADOR DE
ESPECTRO
Un analizador de espectro es
un equipo de medición
electrónica que permite
visualizar en una pantalla las
componentes espectrales de
las señales presentes en la
entrada,
Las electromagnéticas por ejemplo, se captan con una antena
que se conectará en uno de los conectores de entrada de 50
ohmios.
pudiendo provenir éstas de cualquier tipo de ondas eléctricas,
mecánicas, acústicas, ópticas o electromagnéticas, pero que
deben ser convertidas a eléctricas con el transductor
respectivo.

12. MEGGER:

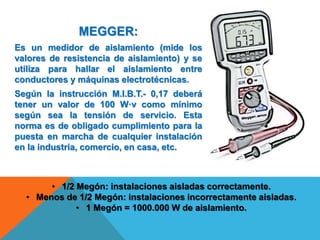

Es un medidor de aislamiento (mide los
valores de resistencia de aislamiento) y se
utiliza para hallar el aislamiento entre
conductores y máquinas electrotécnicas.
Según la instrucción M.I.B.T.- 0,17 deberá
tener un valor de 100 W·v como mínimo
según sea la tensión de servicio. Esta
norma es de obligado cumplimiento para la
puesta en marcha de cualquier instalación
en la industria, comercio, en casa, etc.
• 1/2 Megón: instalaciones aisladas correctamente.
• Menos de 1/2 Megón: instalaciones incorrectamente aisladas.
• 1 Megón = 1000.000 W de aislamiento.

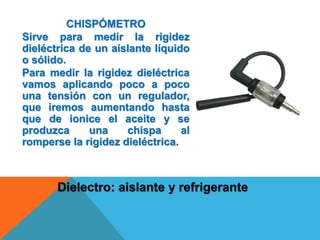

13. CHISPÓMETRO
Sirve para medir la rigidez
dieléctrica de un aislante líquido
o sólido.
Para medir la rigidez dieléctrica
vamos aplicando poco a poco
una tensión con un regulador,
que iremos aumentando hasta
que de ionice el aceite y se
produzca una chispa al
romperse la rigidez dieléctrica.
Dielectro: aislante y refrigerante

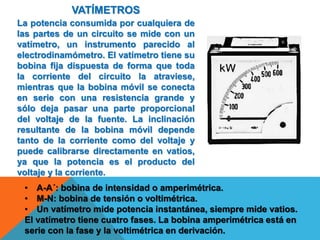

14. VATÍMETROS
La potencia consumida por cualquiera de
las partes de un circuito se mide con un
vatímetro, un instrumento parecido al
electrodinamómetro. El vatímetro tiene su
bobina fija dispuesta de forma que toda
la corriente del circuito la atraviese,
mientras que la bobina móvil se conecta
en serie con una resistencia grande y
sólo deja pasar una parte proporcional
del voltaje de la fuente. La inclinación
resultante de la bobina móvil depende
tanto de la corriente como del voltaje y
puede calibrarse directamente en vatios,
ya que la potencia es el producto del
voltaje y la corriente.
• A-A´: bobina de intensidad o amperimétrica.
• M-N: bobina de tensión o voltimétrica.
• Un vatímetro mide potencia instantánea, siempre mide vatios.
El vatímetro tiene cuatro fases. La bobina amperimétrica está en
serie con la fase y la voltimétrica en derivación.
