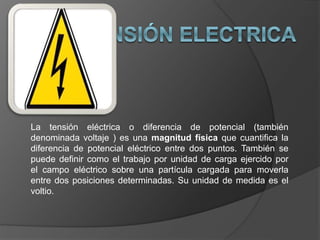

1. La tensión eléctrica o diferencia de potencial (también
denominada voltaje ) es una magnitud física que cuantifica la
diferencia de potencial eléctrico entre dos puntos. También se
puede definir como el trabajo por unidad de carga ejercido por
el campo eléctrico sobre una partícula cargada para moverla
entre dos posiciones determinadas. Su unidad de medida es el
voltio.

2. NIVELES DE TENSION
ELECTRICA ALTA TENSION ELECTRICA :
 Las líneas de alta tensión son las de mayor tensión en
un sistema eléctrico, las de mayor longitud y las que
manipulan los mayores bloques de potencia. Enlazan
entre sí las diferentes regiones del país. Su función es
intercambiar energía entre las regiones que unen, por lo
que la transferencia de potencia puede ser en ambos
sentidos.
 BAJA TENSION ELECTRICA :
 De acuerdo con los Artículos 3 y 4 del Reglamento
Electrotécnico para Baja Tensión, las instalaciones
eléctricas de baja tensión son aquellas cuya tensión
nominal es igual o inferior a 1.000 V para corriente
alterna y 1.500 V para corriente continua.
 MEDIA TENSION ELECTRICA : es el término que se
usa para referirse a instalaciones con tensiones entre 1 y
36 kilovoltios (KV). Dichas instalaciones son frecuentes
en líneas de distribución eléctrica que finalizan
en centros de transformación, en dónde normalmente se
reduce la tensión hasta los 420 voltios.
 En realidad no existe una definición clara en ningún
reglamento de hasta dónde llega la media tensión; la
denominación de media tensión es usada por las
compañías eléctricas para referirse a sus tensiones de
distribución.

3. APARATO DE MEDIDA DE
TENSION ELECTRICA
 VOLTIMETRO : es un instrumento que sirve para medir la
diferencia de potencial o voltaje entre dos puntos de un circuito
eléctrico cerrado pero a la vez abierto en los polos. Los
voltímetros se clasifican por su funcionamiento mecánico,
siendo en todos los casos el mismo instrumento:
 Voltímetros electromecánicos: en esencia, están constituidos
por un galvanómetro cuya escala ha sido graduada en voltios.
Existen modelos que separan las corrientes continua y alterna
de la señal, pudiendo medirlas independientemente.
 Voltímetros electrónicos: añaden un amplificador para
proporcionar mayor impedancia de entrada y mayor
sensibilidad.
 Voltímetros vectoriales: se utilizan con señales de microondas.
Además del módulo de la tensión dan una indicación de su
fase.
 Voltímetros digitales: dan una indicación numérica de la
tensión, normalmente en una pantalla tipo LCD. Suelen tener
prestaciones adicionales como memoria, detección de valor de
pico, verdadero valor eficaz (RMS), selección automática de
rango y otras funcionalidades.
 Para efectuar la medida de la diferencia de potencial el
voltímetro ha de colocarse en paralelo esto es, en derivación
sobre los puntos entre los que se trata de efectuar la medida.
Para ello, en el caso de instrumentos basados en los efectos
electromagnéticos de la corriente eléctrica, están dotados de
bobinas de hilo muy fino y con muchas espiras, con lo que con
poca intensidad de corriente a través del aparato se consigue
la fuerza necesaria para el desplazamiento de la aguja
indicadora.

4. SOBRETENSION (
ELECTRICIDAD)
 La sobretensión es un aumento, por encima de los
valores establecidos como máximos, de la tensión
eléctrica entre dos puntos de un circuito o instalación
eléctrica.
 En la mayoría de los casos, pueden causar graves
problemas a los equipos conectados a la línea, desde su
envejecimiento prematuro hasta incendios o destrucción
de los mismos. En otros pocos, su efecto puede ser
positivo, como en la recarga rápida o forzada de las
baterías de litio- ferrofosfato

5. TIPOS DE
SOBRETENSIONES
 SOBRETENSIONES PERMANENTES: Las
sobretensiones permanentes son aumentos de
tensión superior al 10 por ciento de la tensión
nominal y de duración indeterminada,
generalmente debido a la descompensación de
las fases, habitualmente causada por la rotura
del neutro. La rotura de neutro provoca una
descompensación en las tensiones simples, lo
que produce en los receptores reducción de
vida útil, destrucción inmediata e incluso
incendios
 SOBRETENSIONES TRANSITORIAS :
 Las sobretensiones transitorias son picos de
tensión que pueden alcanzan valores de
decenas de kilovoltios y una duración del
orden de microsegundos. Pueden ser
originados por el impacto de un rayo o
fenómenos atmosféricos (la principal causa) o
por conmutaciones en la red.

6. LAS 5 REGLAS DE
ORO DE
SEGURIDAD
ELECTRICAConclusión: al trabajar en instalaciones
eléctricas recuerde siempre:
1. Cortar todas las fuentes en tensión.
2. Bloquear los aparatos de corte.
3. Verificar la ausencia de tensión.
4. Poner a tierra y en cortocircuito todas las
posibles fuentes de tensión.
5. Delimitar y señalizar la zona de trabajo.

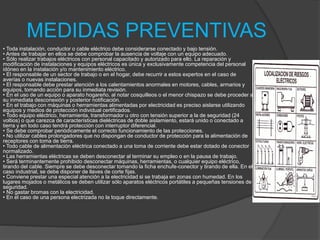

7. MEDIDAS PREVENTIVAS
• Toda instalación, conductor o cable eléctrico debe considerarse conectado y bajo tensión.
• Antes de trabajar en ellos se debe comprobar la ausencia de voltaje con un equipo adecuado.
• Sólo realizar trabajos eléctricos con personal capacitado y autorizado para ello. La reparación y
modificación de instalaciones y equipos eléctricos es única y exclusivamente competencia del personal
idóneo en la instalación y/o mantenimiento eléctrico.
• El responsable de un sector de trabajo o en el hogar, debe recurrir a estos expertos en el caso de
averías o nuevas instalaciones.
• El responsable debe prestar atención a los calentamientos anormales en motores, cables, armarios y
equipos, tomando acción para su inmediata revisión.
• En el uso de un equipo o aparato hogareño, al notar cosquilleos o el menor chispazo se debe proceder a
su inmediata desconexión y posterior notificación.
• En el trabajo con máquinas o herramientas alimentadas por electricidad es preciso aislarse utilizando
equipos y medios de protección individual certificados.
• Todo equipo eléctrico, herramienta, transformador u otro con tensión superior a la de seguridad (24
voltios) o que carezca de características dieléctricas de doble aislamiento, estará unido o conectado a
tierra y en todo caso tendrá protección con interruptor diferencial.
• Se debe comprobar periódicamente el correcto funcionamiento de las protecciones.
• No utilizar cables prolongadores que no dispongan de conductor de protección para la alimentación de
receptores con toma de tierra.
• Todo cable de alimentación eléctrica conectado a una toma de corriente debe estar dotado de conector
normalizado.
• Las herramientas eléctricas se deben desconectar al terminar su empleo o en la pausa de trabajo.
• Será terminantemente prohibido desconectar máquinas, herramientas, o cualquier equipo eléctrico,
tirando del cable. Siempre se debe desconectar tomando la ficha enchufe-conector y tirando de ella. En el
caso industrial, se debe disponer de llaves de corte fijas.
• Conviene prestar una especial atención a la electricidad si se trabaja en zonas con humedad. En los
lugares mojados o metálicos se deben utilizar sólo aparatos eléctricos portátiles a pequeñas tensiones de
seguridad.
• No gastar bromas con la electricidad.
• En el caso de una persona electrizada no la toque directamente.

8. CLASIFICACION DE LINEAS
DE ALTA TENSION
 Líneas de 3ª categoría:
 Tensión nominal: Superior a 1.000 e igual o inferior a 30.000
voltios Usos: Distribución y generación.
 Líneas de 2ª categoría:
 Tensión nominal: Superior a 30.000 e igual o inferior 66.000
voltios.
 Usos: transporte
 Líneas de 1ª categoría:
 Tensión nominal: Superior a/o 66.000 e inferior a 220.000
voltios.
 Usos: Transporte a grandes distancias.
 Líneas de categoría especial:
 Tensión nominal: Igual o superior a 220.000 voltios.
 Usos: Transporte a grandes distancias.
 Media tensión.

9. CLASIFICACION DE
FUENTES ELECTRICASFuentes de alimentación lineales
Las fuentes lineales siguen el esquema: transformador, rectificador, filtro,
regulación y salida.
En primer lugar el transformador adapta los niveles de tensión y
proporciona aislamiento galvánico. El circuito que convierte la corriente
alterna en corriente continua pulsante se llama rectificador después suelen
llevar un circuito que disminuye el rizado como un filtro de condensador
Esta corriente abarca toda la energía del circuito, para esta fuente de
alimentación deben tenerse en cuenta unos puntos concretos a la hora de
decidir las características del transformador.
Fuentes de alimentación conmutadas
Una fuente conmutada es un dispositivo electrónico que transforma la energía eléctrica mediante
transistores en conmutación. Mientras que un regulador de tensión utiliza transistores polarizados en su
región activa de amplificación, las fuentes conmutadas utilizan los mismos conmutándolos activamente
a altas frecuencias (20-100KHZ ) típicamente) entre corte (abiertos) y saturación (cerrados). La forma
de onda cuadrada resultante se aplica a transformadores con núcleo de ferrita (los núcleos de
hierro no son adecuados para estas altas frecuencias) para obtener uno o varios voltajes de salida de
corriente alterna (CA) que luego son rectificados (con diodos rápidos) y filtrados ( inductores y
condensadores ) para obtener los voltajes de salida de corriente continua (CC). Las ventajas de este
método incluyen menor tamaño y peso del núcleo, mayor eficiencia y por lo tanto menor calentamiento.
Las desventajas comparándolas con fuentes lineales es que son más complejas y generan ruido
eléctrico de alta frecuencia que debe ser cuidadosamente minimizado para no causar interferencias a
equipos próximos a estas fuentes.
Las fuentes conmutadas tienen por esquema: rectificador conmutador, transformador otro rectificador y
salida.
La regulación se obtiene con el conmutador, normalmente un circuito PWM (pulse width modulation)
que cambia el ciclo de trabajo. Aquí las funciones del transformador son las mismas que para fuentes
lineales pero su posición es diferente. El segundo rectificador convierte la señal alterna pulsante que
llega del transformador en un valor continuo. La salida puede ser también un filtro de condensador o
uno del tipo l c .

10. TIPOS DE TENSION
ELECTRICA
 Tensión en componentes pasivos: La diferencia de
potencial entre los terminales de un componente
pasivo dependen de las características del
componente y de la intensidad de corriente
eléctrica.
 Tensión en un condensador : Un condensador
sencillo son dos placas paralelas de un material
conductor en un medio aislante eléctrico, la
tensión en un condensador produce un flujo de
electrones en donde en una placa queda un
exceso de electrones y en la otra falta de ellos.
 Tensión en una bobina: Una bobina es un
conductor o alambre enrollado en espiral, las
bobinas se ocupan en corriente alterna, que es
una corriente que cambia de magnitud con el
tiempo, generando una diferencia de potencial en
sus terminales.
 Tensión eficaz: La tensión eficaz o valor eficaz de
la tensión es el valor medido por la mayoría de los
voltímetros de corriente alterna. Equivale a una

11. VENTAJAS Y DESVENTAJAS
DEL USO DE LA ENERGÍA
ELÉCTRICAVENTAJAS:
 1) gracias a la energía eléctrica podemos encender muchos de nuestros
aparatos electrónicos que a diario nos facilitan la vida
2) gracias a muchos de estos aparatos electrónicos como el celular o le
computador por medio del internet la comunicación se ha vuelto mucho
mas sencilla entre las personas que se encuentran lejos cosa que antes
no era tan factible
3) otro gran aporte que se da con la creación de la energía eléctrica son
los medios de comunicación como el tren eléctrico que fue un gran invento
DESVENTAJAS :
 1) las fabricas mas grandes aprovechan esta energía para producir sus
productos dejan como residuo una cantidad de gas carbónico el cual le
hace demasiado daño a la capa de ozono y daña nuestro medio ambiente
2) la corriente eléctrica es muy peligrosa para el ser humano así que
cualquier persona que trate de manipularla se vera seriamente afectado y
puede morir
3) gracias a muchos cortos circuitos generados por esta energía se han
quemado muchas casas almacenes y edificios causando muchas muertes
