1. TEMA
NÙMERO 5
EL
OHMÍMETRO

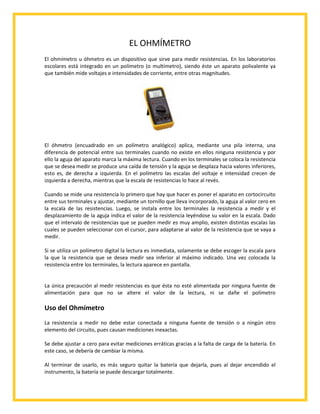

2. EL OHMÍMETRO
El ohmímetro u óhmetro es un dispositivo que sirve para medir resistencias. En los laboratorios
escolares está integrado en un polímetro (o multímetro), siendo éste un aparato polivalente ya
que también mide voltajes e intensidades de corriente, entre otras magnitudes.
El óhmetro (encuadrado en un polímetro analógico) aplica, mediante una pila interna, una
diferencia de potencial entre sus terminales cuando no existe en ellos ninguna resistencia y por
ello la aguja del aparato marca la máxima lectura. Cuando en los terminales se coloca la resistencia
que se desea medir se produce una caída de tensión y la aguja se desplaza hacia valores inferiores,
esto es, de derecha a izquierda. En el polímetro las escalas del voltaje e intensidad crecen de
izquierda a derecha, mientras que la escala de resistencias lo hace al revés.
Cuando se mide una resistencia lo primero que hay que hacer es poner el aparato en cortocircuito
entre sus terminales y ajustar, mediante un tornillo que lleva incorporado, la aguja al valor cero en
la escala de las resistencias. Luego, se instala entre los terminales la resistencia a medir y el
desplazamiento de la aguja indica el valor de la resistencia leyéndose su valor en la escala. Dado
que el intervalo de resistencias que se pueden medir es muy amplio, existen distintas escalas las
cuales se pueden seleccionar con el cursor, para adaptarse al valor de la resistencia que se vaya a
medir.
Si se utiliza un polímetro digital la lectura es inmediata, solamente se debe escoger la escala para
la que la resistencia que se desea medir sea inferior al máximo indicado. Una vez colocada la
resistencia entre los terminales, la lectura aparece en pantalla.
La única precaución al medir resistencias es que ésta no esté alimentada por ninguna fuente de
alimentación para que no se altere el valor de la lectura, ni se dañe el polímetro
Uso del Ohmímetro
La resistencia a medir no debe estar conectada a ninguna fuente de tensión o a ningún otro
elemento del circuito, pues causan mediciones inexactas.
Se debe ajustar a cero para evitar mediciones erráticas gracias a la falta de carga de la batería. En
este caso, se debería de cambiar la misma.
Al terminar de usarlo, es más seguro quitar la batería que dejarla, pues al dejar encendido el
instrumento, la batería se puede descargar totalmente.

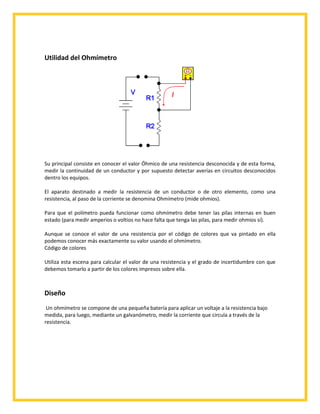

3. Utilidad del Ohmímetro
Su principal consiste en conocer el valor Óhmico de una resistencia desconocida y de esta forma,
medir la continuidad de un conductor y por supuesto detectar averías en circuitos desconocidos
dentro los equipos.
El aparato destinado a medir la resistencia de un conductor o de otro elemento, como una
resistencia, al paso de la corriente se denomina Ohmímetro (mide ohmios).
Para que el polímetro pueda funcionar como ohmímetro debe tener las pilas internas en buen
estado (para medir amperios o voltios no hace falta que tenga las pilas, para medir ohmios sí).
Aunque se conoce el valor de una resistencia por el código de colores que va pintado en ella
podemos conocer más exactamente su valor usando el ohmímetro.
Código de colores
Utiliza esta escena para calcular el valor de una resistencia y el grado de incertidumbre con que
debemos tomarlo a partir de los colores impresos sobre ella.
Diseño
Un ohmímetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo
medida, para luego, mediante un galvanómetro, medir la corriente que circula a través de la
resistencia.

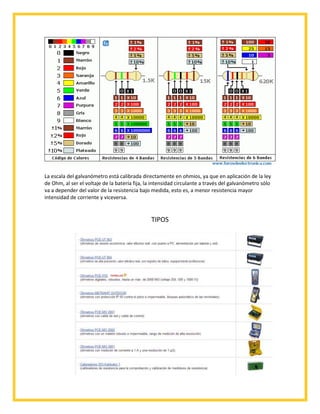

4. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley
de Ohm, al ser el voltaje de la batería fija, la intensidad circulante a través del galvanómetro sólo
va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor
intensidad de corriente y viceversa.
TIPOS
