Arduino es una plataforma de hardware abierto y software libre para el desarrollo de prototipos electrónicos. Está basada en tarjetas con microcontroladores que permiten conectar sensores, actuadores y otros componentes. Su diseño y distribución son de código abierto, lo que permite utilizarla libremente sin licencias. Fue creada en 2005 para facilitar el aprendizaje electrónico para todos, incluyendo diseñadores, aficionados, estudiantes y artistas.

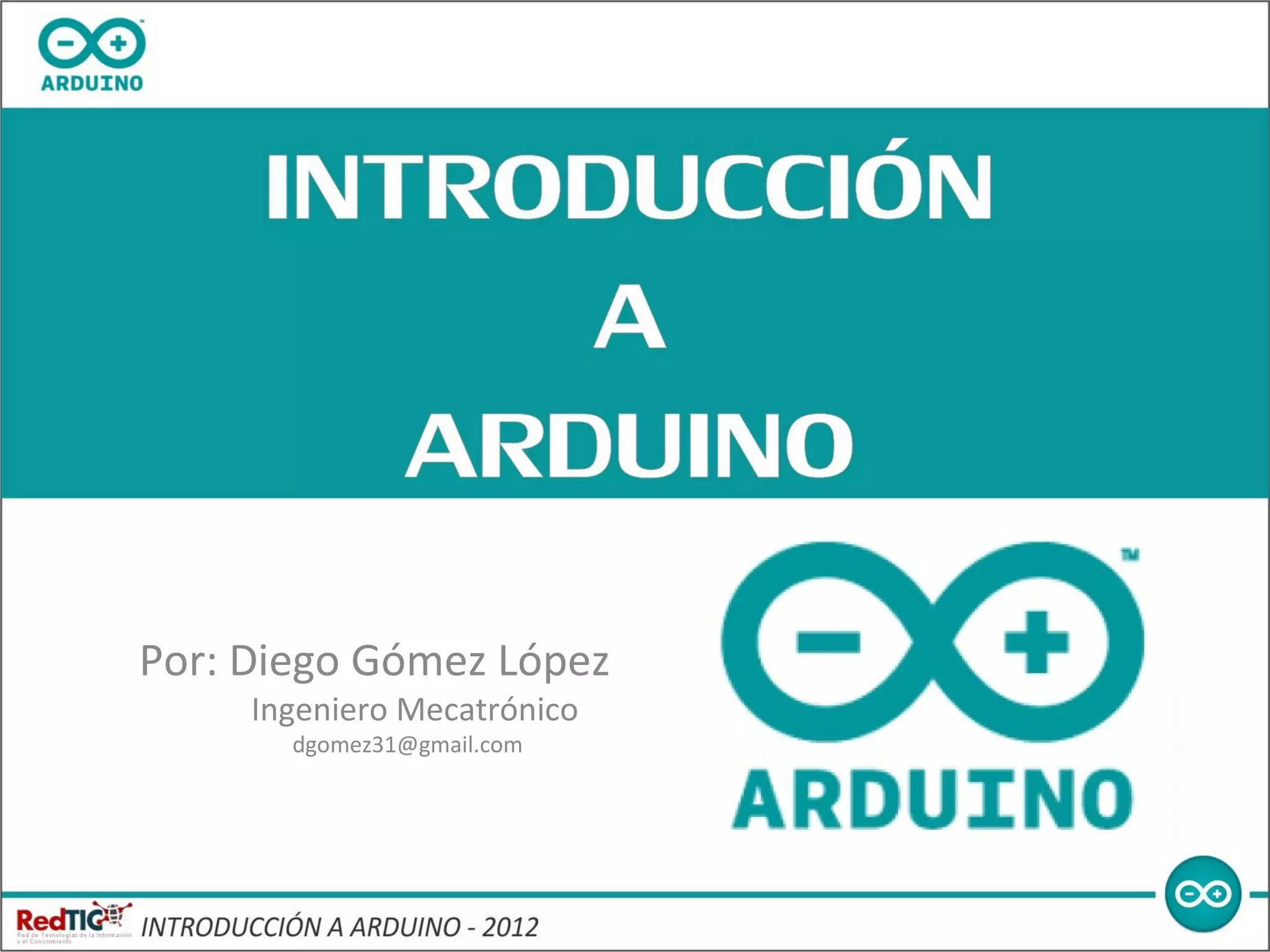

1. Por: Diego Gómez López
Ingeniero Mecatrónico
dgomez31@gmail.com

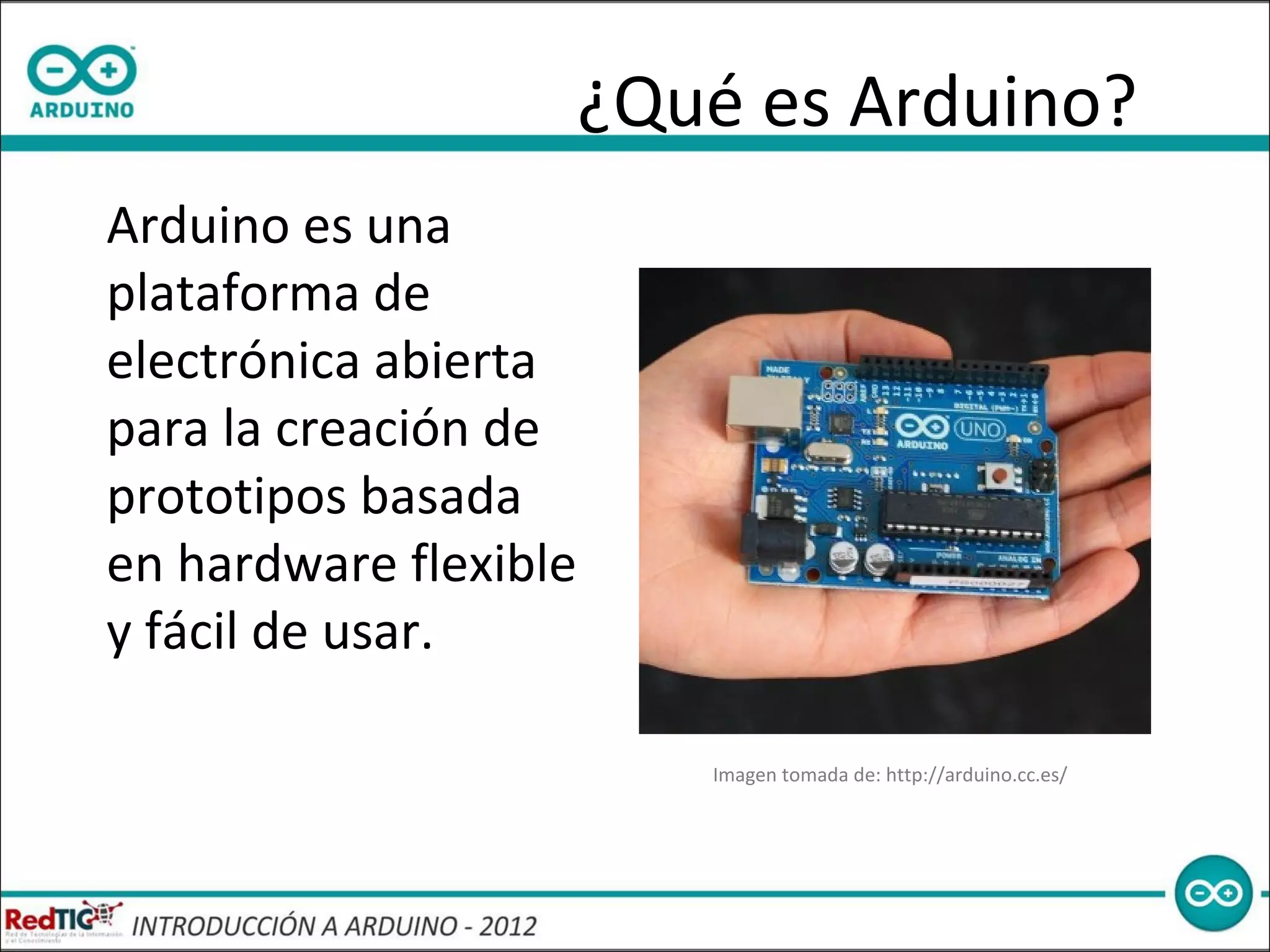

2. ¿Qué es Arduino?
Arduino es una
plataforma de
electrónica abierta
para la creación de
prototipos basada
en hardware flexible
y fácil de usar.
Imagen tomada de: http://arduino.cc.es/

3. ¿Qué es Arduino?
Está Basado en una
tarjeta con un
microcontrolador que
permite conectar
sensores, actuadores y
otros elementos
mediante sus entradas y
salidas, analógicas y
digitales.

4. ¿Qué es Arduino?
Al ser Open-Hardware, tanto
su diseño, como su distribución
es libre.
Es decir, puede utilizarse
libremente para el desarrollo
de cualquier tipo de proyecto
sin necesidad de adquirir
ninguna licencia.

5. ¿Qué es Arduino?
¡ Es un dispositivo que conecta el
mundo físico con el mundo
virtual!

6. ¿Cómo surge Arduino?
• 2005 -> Instituto de Diseño interactivo Ivrea (Italia)
•David Cuartielles y Massimo Banzi
• Problemas existentes
•Limitación tecnológica
•Usuario no experto
•Plataformas existentes complejas y cerradas
•Limitación económica
•Solución
•Plataforma OpenSource

7. ¿Para Quien?
• Diseñadores
• Aficionados
• Estudiantes
• Artistas
¡¡ PARA TODOS !!

8. ¿Qué distingue a Arduino?
• La filosofia OpenSource – Codigo Abierto-
que lo sustenta
• La comunidad formada a su alrededor
• La sencillez del lenguaje de programación
• El hardware de bajo costo

9. Tipos de tarjeta Arduino
Duemilanove Uno
Mega
Nano Leonardo
Lilypad
Mini

10. Tarjeta Arduino Uno
Características
Microcontrolador: ATMega328
Voltaje de operación: 5V DC
Voltaje de alimentación: 7 – 12V DC
Pines digitales I/O: 14 (6 Con PWM)
Pines entrada analógica: 6
Interfaz de programación: USB
Frecuencia del Reloj: 16 Mhz

11. Tarjeta Arduino Uno

12. Arduino Shields
Los Shields o tarjetas de expansión son módulos
fabricados por terceros que se pueden apilar encima
de la placa Arduino y le proporcionan una
funcionalidad determinada.
por ejemplo:
• Conexiones inalambricas
• Control de sensores y motores
• Lectura y escritura en memorias

13. Arduino Shields

14. Como se programa Arduino
Arduino cuenta con
un entorno de
desarrollo nativo
creado en Java,
por lo que es
multiplataforma.
El lenguaje que utiliza es propio de Arduino y
está basado en C.

15. Ejemplo de un programa
Requiere unas nociones básicas de programación

16. Como se programa Arduino
Este entorno (IDE) se descarga de la pagina oficial
de Arduino según el sistema operativo.
Link de descarga:
http://arduino.cc/es/Main/software (Español)
http://arduino.cc/en/Main/software (Ingles)

17. Entornos de programación gráfica
Son interfaces para programar de una forma
sencilla y dinámica la plataforma Arduino.

18. Ardublock, Modkit, Minibloq, S4A
Programación basada en bloques o cajas de
funciones, que simbolizan diferentes elementos de
programación, por ejemplo: Instrucciones,
condiciones, variables, entre otros.

19. Ardublock, Modkit, Minibloq, S4A
Estos bloques de
programación se
van ensamblando
hasta formar
programas.

20. Usos de Arduino
Control de movimiento de actuadores

21. Usos de Arduino
Control de luces

22. Usos de Arduino
Control a distancia y manipulacion de datos en
forma remota

23. Proyectos

24. Proyectos

25. Proyectos

26. Proyectos

27. Más información
Enlaces de Información
• http://www.arduino.cc/es/
• http://blog.bricogeek.com
• http://www.arduteka.com/

28. Donde Comprar Arduino
http://www.didacticaselectronicas.com
http://dynamoelectronics.com
http://www.tiendaderobotica.com

29. Fin
MUCHAS GRACIAS
