El documento describe un circuito electrónico para controlar un display de 7 segmentos con una placa Arduino. Explica el esquema eléctrico con las conexiones de los pines digitales del Arduino a cada segmento y la programación necesaria para encender secuencialmente los dígitos mediante una función display y otra función principal que determina el estado de cada segmento.

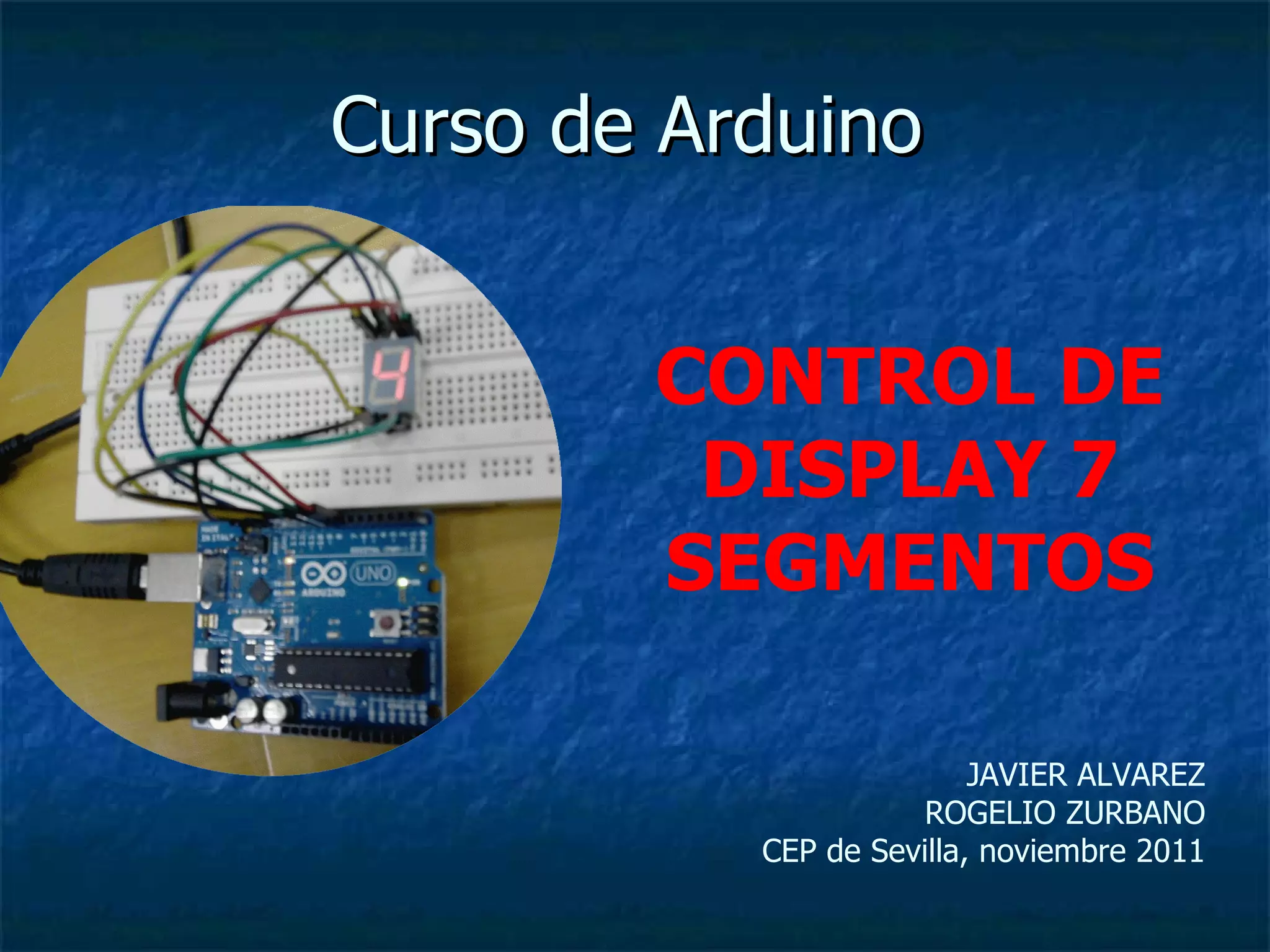

1. Curso de Arduino JAVIER ALVAREZ ROGELIO ZURBANO CEP de Sevilla, noviembre 2011 CONTROL DE DISPLAY 7 SEGMENTOS

2. Esquema eléctrico Digital 9 Digital 8 Digital 7 Digital 13 Digital 12 Digital 11 Digital 10

3. Conexionado placa board ** Falta el cableado: Digital 7 – a Digital 8 - b

4. Programación I Variable que define el intervalo en ms entre cada dígito Asignación de las salidas digitales.

5. Programación II Función Display: recibe 7 variables (1 o 0) y las asigna a cada una de las salidas

6. Programación III Función principal: Dependiendo de cada dígito, envía a la función display los estados (1 o 0) de cada uno de los segmentos 1 0 1 1 1 1 0 0 1 1 1 1 0 1
