Este documento describe los componentes principales de una computadora, incluyendo la unidad central de procesamiento, la memoria principal y auxiliar, y los dispositivos de entrada y salida. También explica los diferentes tipos de gabinetes y sus características, así como los tipos principales de computadoras.

1. ALUMNO: JESUS ALBERTO ALPUCHE PEREZ
GRADO: IV
GRUPO: “B”
ESPECIALIDAD: INFORMATICA
TEMA: ESTRUCTURA DEL COMPUTADOR
COMPUTADOR:
Es una máquina electrónica, humanamente programada, capaz de
realizar
a
gran velocidad cálculos matemáticos y procesos lógicos.
También
es
capaz
de
leer,
almacenar,
procesar
y
escribir información con mucha rapidez y exactitud.
El computador responde a una estructura mecánica capaz de desarrollar
actividades que, de hacerlas el hombre, demandarían el uso de
capacidades intelectuales.
La
idea
de
computador
como Cerebro Electrónico es adecuada si se entiende como un
mecanismo que debe ser programado para cada tarea que se quiere
realizar.
Una computadora no debe considerarse como una máquina capaz de
realizar únicamente operaciones aritméticas, aunque éste fue su primera
aplicación real, es capaz de realizar trabajos con símbolos, números,
textos, imágenes,
sonidos
y
otros,
describiendo
así
el concepto de multimedia.

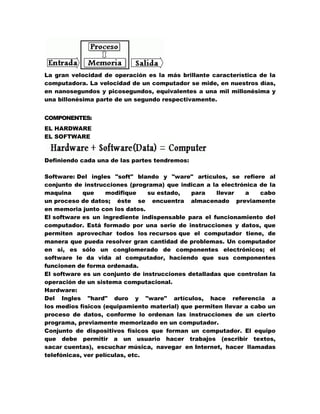

2. La gran velocidad de operación es la más brillante característica de la
computadora. La velocidad de un computador se mide, en nuestros días,
en nanosegundos y picosegundos, equivalentes a una mil millonésima y
una billonésima parte de un segundo respectivamente.
COMPONENTES:
EL HARDWARE
EL SOFTWARE
Definiendo cada una de las partes tendremos:
Software: Del ingles "soft" blando y "ware" artículos, se refiere al
conjunto de instrucciones (programa) que indican a la electrónica de la
maquina
que
modifique
su estado,
para
llevar
a
cabo
un proceso de datos; éste se encuentra almacenado previamente
en memoria junto con los datos.
El software es un ingrediente indispensable para el funcionamiento del
computador. Está formado por una serie de instrucciones y datos, que
permiten aprovechar todos los recursos que el computador tiene, de
manera que pueda resolver gran cantidad de problemas. Un computador
en si, es sólo un conglomerado de componentes electrónicos; el
software le da vida al computador, haciendo que sus componentes
funcionen de forma ordenada.
El software es un conjunto de instrucciones detalladas que controlan la
operación de un sistema computacional.
Hardware:
Del Ingles "hard" duro y "ware" artículos, hace referencia a
los medios físicos (equipamiento material) que permiten llevar a cabo un
proceso de datos, conforme lo ordenan las instrucciones de un cierto
programa, previamente memorizado en un computador.
Conjunto de dispositivos físicos que forman un computador. El equipo
que debe permitir a un usuario hacer trabajos (escribir textos,
sacar cuentas), escuchar música, navegar en Internet, hacer llamadas
telefónicas, ver películas, etc.

3. En
el hardware encontramos la
memoria del
computador,
los circuitos que se encuentran dentro del gabinete, la disquetera,
el teclado, la impresora, el monitor, el mouse.
Arquitectura de un computador.
Un equipo debe cumplir con algunas características para que cumpla
la función de un computador:
a)
Tener una CPU o UCP (Unidad Central de Proceso)
b)
Memoria principal RAM y ROM
c)
Memoria
Auxiliar
(disco
duro y
otros
dispositivos
de almacenamiento de información)
d)
Dispositivos de entrada y salida (teclado, mouse, monitor,
impresora)
UCP.
Es el cerebro del computador. Se encarga de controlar el flujo de la
información entre todos los componentes y de procesar las
instrucciones de los distintos programas en uso, en un determinado
momento.
Sus componentes son:
- Unidad de Control: coordina las acciones que se llevan a cabo en la
UCP, como decodificar e interpretar información desde un componente a
otro, entre otras tareas.
- Unidad Aritmética y Lógica: Realiza las operaciones aritméticas como
adición, sustracción, división, multiplicación y las lógicas como mayor
que, menor que, mayor o igual, menor o igual.
Memoria Principal
RAM: (Random Access Memory)
Es una zona de almacenamiento temporal, entre cuyas características
están ser de lectura y escritura, pudiéndose acceder a la información
aquí almacenada, con el objeto de modificarla. Se le considera
reutilizable.
Es volátil, reteniendo la información basándose en energía eléctrica. Al
apagarse el computador, todo lo contenido se pierde.

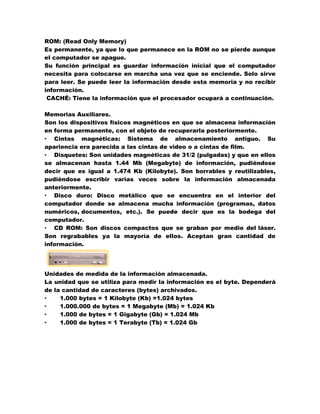

4. ROM: (Read Only Memory)
Es permanente, ya que lo que permanece en la ROM no se pierde aunque
el computador se apague.
Su función principal es guardar información inicial que el computador
necesita para colocarse en marcha una vez que se enciende. Solo sirve
para leer. Se puede leer la información desde esta memoria y no recibir
información.
CACHÉ: Tiene la información que el procesador ocupará a continuación.
Memorias Auxiliares.
Son los dispositivos físicos magnéticos en que se almacena información
en forma permanente, con el objeto de recuperarla posteriormente.
· Cintas magnéticas: Sistema de almacenamiento antiguo. Su
apariencia era parecida a las cintas de video o a cintas de film.
· Disquetes: Son unidades magnéticas de 31/2 (pulgadas) y que en ellos
se almacenan hasta 1.44 Mb (Megabyte) de información, pudiéndose
decir que es igual a 1.474 Kb (Kilobyte). Son borrables y reutilizables,
pudiéndose escribir varias veces sobre la información almacenada
anteriormente.
· Disco duro: Disco metálico que se encuentra en el interior del
computador donde se almacena mucha información (programas, datos
numéricos, documentos, etc.). Se puede decir que es la bodega del
computador.
· CD ROM: Son discos compactos que se graban por medio del láser.
Son regrabables ya la mayoría de ellos. Aceptan gran cantidad de
información.
Unidades de medida de la información almacenada.
La unidad que se utiliza para medir la información es el byte. Dependerá
de la cantidad de caracteres (bytes) archivados.
·
1.000 bytes = 1 Kilobyte (Kb) =1.024 bytes
·
1.000.000 de bytes = 1 Megabyte (Mb) = 1.024 Kb
·
1.000 de bytes = 1 Gigabyte (Gb) = 1.024 Mb
·
1.000 de bytes = 1 Terabyte (Tb) = 1.024 Gb

5. TEMA: TIPOS DE COMPUTADORAS
Tipos de computadoras. Hay diferentes tipos de computadoras, desde su
casa a la computadora súper computadora marco principal en el hogar.
Basándose en las características y el poder que podemos identificar
diferentes tipos de computadoras. A continuación se presentan los
principales:
o
Supercomputadoras. Una supercomputadora es un equipo con alto
poder de cómputo especializado en la realización de operaciones
específicas. Y "utiliza principalmente en la ciencia.
o
Mainframe. Un mainframe es un ordenador de alto rendimiento capaz
de llevar a cabo el procesamiento de datos complejos.
o
Minicomputadora. Una minicomputadora es un equipo con potencia y
el
rendimiento
intermedio
entre
una
microcomputadora
y
un
maiframe, capaz de permitir el acceso a múltiples usuarios.
o
Microcomputadora.
Una
microcomputadora
es
un
equipo
caracterizado por la presencia de un único microprocesador.
o
Estaciones de trabajo. Una estación de trabajo de usuario única
computadora es un trabajo de alto rendimiento utilizado para la
ejecución de software profesional.
o
Las redes de ordenadores. Una red de computadoras es capaz de
calcular la arquitectura para conectar varios equipos directamente
entre sí. La red de computadoras también se le llama red.
o
Computadoras personales. El ordenador personal es un equipo con
suficiente potencia y rendimiento para satisfacer las necesidades de
un usuario medio.

6. TEMA: TIPOS DE GABINETES (FUNCION,
CARACTERISTICA, Y QUE PARTES LO
CONFORMAN)
Funcion: Interpreta las instrucciones del programa de usuario y consulta
el estado de las entradas. Dependiendo de dichos estados y del
programa, ordena la activación de las salidas deseadas. Su importancia
se debe a que guarda la memoria RAM, el disco rígido, microprocesador,
etc.
Gabinete sobremesa:
 Está diseñado para colocarse "acostado" sobre una superficie
firme.
 Tiene pocas posibilidades de colocarle unidades ópticas, lectoras
de memorias digitales, discos duros y disqueteras adicionales.
 Está diseñado para soportar el peso de un monitor CRT encima de
el.
 Ahorra espacio, ya que el monitor y el gabinete están uno sobre el
otro.
 No permite colocar más ventiladores internos más que los
integrados de fábrica.
 Actualmente tienen integrados puertos frontales para evitar
colocar dispositivos de uso frecuente en los puertos traseros
(puertos USB, puertos FireWire, Jack 3.5" para audífonos, entre
otros).
Gabinete minitorre:
 Está diseñado para colocarse "de pie" sobre una superficie firme.
 Tiene las posibilidades de expandir sus funciones con unidades
ópticas, lectoras de memorias digitales, discos duros y
disqueteras adicionales.
 No está diseñado para colocar un monitor CRT sobre sus costados,
por lo que debe de colocarse de manera independiente.
 Los gabinetes actuales tienen una entrada de aire lateral, que
conduce directamente el aire hasta el microprocesador.
 Regularmente ocupa más espacio, ya que se coloca encima del
escritorio, esto porque en el suelo no debe de colocarse.
 Permite colocar varios ventiladores internos, permitiendo que los
dispositivos no se sobrecalienten y pierdan vida útil.

7. Actualmente tienen integrados puertos frontales para evitar
colocar dispositivos de uso frecuente en los puertos traseros
(puertos USB, puertos FireWire, Jack 3.5" para audífonos, entre
otros).
Gabinete integrado en la pantalla / All in one:
 La pantalla y el gabinete se encuentran compartiendo el mismo
chasis y cubiertas.
 Este tipo de gabinetes se comenzó a popularizar en computadoras
Mac® de la firma Apple®, que en ese entonces contaban con
monitores CRT y el resto de la computadora integrada,
actualmente las iMac® utilizan pantallas LCD.
 El gran inconveniente es que si llega a fallar la pantalla ó la
computadora, se deshabilitan los dos sistemas y no es posible
usar ninguno de ellos.
 Está diseñado para colocarse "de pie" sobre una superficie firme y
el espacio que ocupa es mínimo debido a las reducidas
dimensiones con que cuenta.
 No tiene las posibilidades de expandir sus funciones con unidades
ópticas, lectoras de memorias digitales ó discos duros extras.
 Tiene la ventaja de tener cierta portabilidad debido a su diseño, ya
que es más seguro su traslado de un lugar a otro e incluso menor
peso.
 Tiene integrados puertos frontales para evitar colocar dispositivos
de uso frecuente en los puertos traseros (puertos USB, puertos
FireWire, y Jack 3.5" para audífonos).
Gabinete torre (de servidores propietarios y para duplicadoras):
 En servidores, vienen ensamblados de fábrica, en el caso de
duplicadoras cuentan con una unidad óptica lectora (CD, DVD, HDDVD ó Blu-Ray Disc) y varias unidades de grabado (quemadores");
esto para generar varias copias de un solo disco de manera
sincronizada.
 Está diseñado para colocarse "de pie" sobre una superficie firme,
su altura varía de acuerdo a la cantidad de bahías con que cuente,
llegando a tener hasta 11.
 Estos equipos pueden ó no contar con un panel superior, equipado
con una pequeña pantalla LCD y botones de funciones, por lo que
desde él es posible manipular los procesos de grabado sin
necesidad de accesorios como monitores CRT, teclados, ratónes
(Mouse), etc.
 Tienen internamente la arquitectura de una computadora
convencional
(disco
duro,
tarjeta
principal
especial


8. 


("motherboard"), microprocesador, memoria RAM, fuente de
alimentación), solo que este tipo de torres tienen un uso
específico.
Tienen una tarjeta principal (Motherboard) especial, que soporta la
conexión de varias unidades ópticas a diferencia de una
convencional que permite como máximo hasta 6 (combinando
unidades tipo IDE (discos duros y unidades ópticas con interfaz de
40 pines) y tipo SATA (discos duros y unidades ópticas con interfaz
de 7 terminales)).
Regularmente ocupa mucho espacio, ya que sus dimensiones son
grandes y comúnmente se coloca en el suelo, porque pesa mucho.
Permite colocar varios ventiladores internos, permitiendo que los
dispositivos no se sobrecalienten y pierdan vida útil.
PARTES DEL GABINETE
LA PLACA BASE
La placa base o placa madre es el dispositivo sobre el que se montan los
distintos elementos que se encuentran en el interior de la CPU. Sus
funciones son, ofrecer anclaje a los distintos elementos, permitir la
comunicación entre ellos y ofrecer la conexión a los periféricos externos
como pueden ser por ejemplo teclados, ratones o el mismo monitor.
Los circuitos y conexiones que encuentras en cualquier placa base es lo
que denominamos chipset. Dependiendo del modelo existen placas que
gracias a este elemento disponen de tarjeta gráfica o de sonido
integrada. En estos modelos puedes optar por no añadir una adicional si
es suficiente para tus necesidades. Por ejemplo, en equipos para
oficinas donde la gráfica no es muy importante, puedes ahorrar algo de
dinero no teniendo que comprar una discreta.
Es muy importante, al elegir una placa base conocer que cantidad
máxima de memoria RAM puedes añadir, número y tipo de conexiones
externas que tiene, y que procesadores soporta.

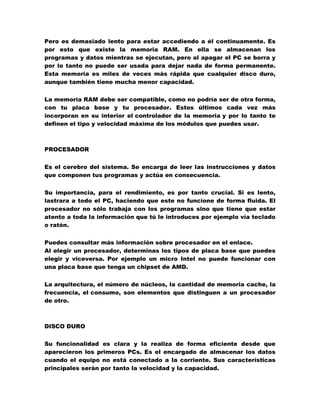

MEMORIA RAM
El sistema de memoria de un PC funciona de un modo jerarquizado. En el
extremo más lejano se encuentra el disco duro. En este se almacenan
los programas y datos esperando que el procesador los necesite.

9. Pero es demasiado lento para estar accediendo a él continuamente. Es
por esto que existe la memoria RAM. En ella se almacenan los
programas y datos mientras se ejecutan, pero al apagar el PC se borra y
por lo tanto no puede ser usada para dejar nada de forma permanente.
Esta memoria es miles de veces más rápida que cualquier disco duro,
aunque también tiene mucha menor capacidad.
La memoria RAM debe ser compatible, como no podría ser de otra forma,
con tu placa base y tu procesador. Estos últimos cada vez más
incorporan en su interior el controlador de la memoria y por lo tanto te
definen el tipo y velocidad máxima de los módulos que puedes usar.
PROCESADOR
Es el cerebro del sistema. Se encarga de leer las instrucciones y datos
que componen tus programas y actúa en consecuencia.
Su importancia, para el rendimiento, es por tanto crucial. Si es lento,
lastrara a todo el PC, haciendo que este no funcione de forma fluida. El
procesador no sólo trabaja con los programas sino que tiene que estar
atento a toda la información que tú le introduces por ejemplo vía teclado
o ratón.
Puedes consultar más información sobre procesador en el enlace.
Al elegir un procesador, determinas los tipos de placa base que puedes
elegir y viceversa. Por ejemplo un micro Intel no puede funcionar con
una placa base que tenga un chipset de AMD.
La arquitectura, el número de núcleos, la cantidad de memoria cache, la
frecuencia, el consumo, son elementos que distinguen a un procesador
de otro.
DISCO DURO
Su funcionalidad es clara y la realiza de forma eficiente desde que
aparecieron los primeros PCs. Es el encargado de almacenar los datos
cuando el equipo no está conectado a la corriente. Sus características
principales serán por tanto la velocidad y la capacidad.

10. A menos que te dediques de forma intensa al procesado de video, la
velocidad no es un aspecto importante.
La última novedad en relación a este elemento son los discos duros SSD.
Gracias a no tener partes móviles y a estar compuestos de memoria de
estado sólido no tienen ciertos inconvenientes que si tienen los discos
duros normales. Como pueden ser el ruido, poco aguante a los golpes y
además son más rápidos. El único problema de estos elementos es el
precio que aún es mucho mayor que el de un disco duro normal.
TEMA: FUENTES DE PODER AT Y ATX
CARACTERISTICAS DE UNA FUENTE ATX
-Es una fuente que se queda en Stand By o en estado de espera, ya que
consumen energía aun cuando el equipo este apagado, lo que también le
da la capacidad de ser manipulada por software.
-Una fuente de energía ATX apaga el quipo automáticamente se le da la
orden.
CARACTERISTICAS DE UNA FUENTE AT
-Los computadores antiguos poseían solo fuente at, ya on el paso del
tiempo fue modernizando y apareció la fuente ATX.
-Las fuentes de poder AT no apagan el equipo automáticamente, ya que
cuando se orden al sistema operativo que se apague, este termina todos
los procesos que tiene pendientes y envía un último mensaje diciendo
“Ahora puede apagar el equipo”

11. -Una fuente de poder AT posee dos conectores MOLEX cada uno con 12
pines.
FABRICANTES DE FUENTES DE PODER
Antec
Antec
NeoHE
(Serie)
SEASONIC
Antec SmartPower 2.0 (Serie) - CHANNEL WELL TECHNOLOGY
Antec TruePower 1, 2 (Serie) - CHANNEL WELL TECHNOLOGY
Antec EarthWatts 380,
430,
500(modelo Viejo)
SEASONIC
Antec EarthWatts 380, 430, 500(Modelo nvo.) - DELTA (Detras del modelo
se
agrego
la “D” ex>
EA-380D)
Antec
EarthWatts650 DELTA
Antec
TruePower
Trio
SEASONIC
Antec
TruePower
Quattro
850w
Enhance
Antec
Signature
850,
650 – DELTA
Aopen
Aopen
Prima
Power
700
-
FSP
GROUP
BeQuiet
BeQuiet BQT B5-520W-S1.3 520W – TOPOWER
Coolermaster
Coolermaster
Real
Power
(Serie)
ACBEL
POLYTECH
Coolermaster Real Power Pro 1000w , 1250W - Enhance Electronics Co.
Ltd.
Kingwin
ABT-1220MA1S
Mach
1
-
SuperFlower
Computer
INC

12. Mirconics
Micronnics
Mircronics
Mushkin
Mushkin
OCZ
OCZ
OCZ
OCZ
OCZ
PowerWatcher
Enchanced
PowerStream
GameXstream
ModXstream
EliteXStream
1000w
-
XP
SIRTEC
Classic – SIRTEC
(Serie) – TOPOWER
Technology
(Serie)
TOPOWER
(Serie)
FSP
GROUP
Pro
700w
Sirtec
Impervio
Electronics
Co.
Ltd
PC
Power
&
Cooling
PC Power & Cooling Silencer (Serie) - SEASONIC (+12v Single rail)
PC
Power
&
Cooling
Turbo-Cool
Serie
Win-Tact
RAIDMAX
RAIDMAX
RAIDMAX
RAIDMAX
RX-470XPW
RX-450KW
RX-380K
ATX12V
ATX12V
ATX12V
470W
450W
380W
-
TOPOWER
SUN
PRO
SUN
PRO
Rosewill
Rosewill
RD600-2DC-SL
600W
SOLYTECH
Rosewill RP550S-2MK 550W Modular Cable Power - ATNG POWER
Rosewill
RD550-2DB-SL
550W
SOLYTECH
Rosewill
RD550-2DC-SL
550W
SOLYTECH
Rosewill
RD450-2-DB
450W
SOLYTECH
Rosewill
RV350
ATX
350W
ATNG
POWER
Scythe
Scythe
Scythe
Scythe
Silverstone
Silverstone
SilverStone
SilverStone
SilverStone
Kamariki-2
Kamariki-2
KAMARIKI-2
KMRK-550A-2
KMRK-450A-2
KMRK-400A-2
550W
450W
400W
-
-TOPOWER
TOPOWER
TOPOWER
SSt-ST85ZF
850W
ENHANCE
ELECTRONICS
Strider
ST400
400w
FSP
Group
Olympia
OP1000
Seventeam
Olympia OP1000-E - Impervio Electronics Co. Ltd.

13. TEMA: LA TARJETA MADRE
LAS PARTES DE LA TARJETA MADRE
BIOS, Ranuras PCL, cache, chipse, conectores de teclados, ratón
USB…ATX conector eléctrico, zócalo ZIF, ranuras SIMM, conectores
EIDE, conector disquetera, pila, ranura AGP, ranura ISA.
FUNCIONES
Velocidad
La medición de la velocidad de la placa madre puede ser un proceso
difícil y varía dependiendo del CPU. Por ejemplo, las placas tienen una
velocidad de bus frontal máxima (FSB, por sus siglas en inglés), pero se
debe utilizar un CPU con la misma velocidad. Las placas madre tienen un
conjunto de chips que dirigen el flujo de información entre los diferentes
buses que tienen componentes conectados. Su principal función es
transportar la información al destino correspondiente.
CPU
El CPU es el cerebro de la computadora, responsable de recibir órdenes
y ejecutarlas. Los CPU solo son compatibles con determinadas placas
madre. Se conectan a la entrada para CPU en la placa, con la clavija
hacia abajo, y se utiliza una palanca para sujetarlo. Los CPU tienen un
receptor de calor destinado a evitar el sobrecalentamiento, así como un
ventilador. Cuando adquieres una placa madre y un CPU, suelen estar
enlazados en un único paquete.
Ranuras de PCI
Las ranuras de interconexión de componentes periféricos (PCI, por
sus siglas en inglés) permiten conectar componentes directamente a
la placa madre. Existen tanto como 10 tipos de ranuras PCI
disponibles en las placas madre, de las cuales las más grandes
tienen velocidades más altas. Las ranuras de PCI tienen velocidades
de 33 y 66 MHz, mientras que las rápidas pueden tener velocidades
de hasta 2,5 GHz Estas últimas son también de dúplex completo, lo
que significa que se envía y recibe información al mismo tiempo.
Tarjeta gráfica

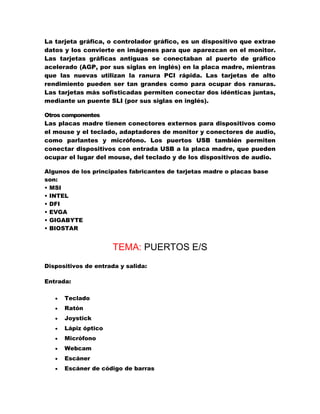

14. La tarjeta gráfica, o controlador gráfico, es un dispositivo que extrae
datos y los convierte en imágenes para que aparezcan en el monitor.
Las tarjetas gráficas antiguas se conectaban al puerto de gráfico
acelerado (AGP, por sus siglas en inglés) en la placa madre, mientras
que las nuevas utilizan la ranura PCI rápida. Las tarjetas de alto
rendimiento pueden ser tan grandes como para ocupar dos ranuras.
Las tarjetas más sofisticadas permiten conectar dos idénticas juntas,
mediante un puente SLI (por sus siglas en inglés).
Otros componentes
Las placas madre tienen conectores externos para dispositivos como
el mouse y el teclado, adaptadores de monitor y conectores de audio,
como parlantes y micrófono. Los puertos USB también permiten
conectar dispositivos con entrada USB a la placa madre, que pueden
ocupar el lugar del mouse, del teclado y de los dispositivos de audio.
Algunos de los principales fabricantes de tarjetas madre o placas base
son:
• MSI
• INTEL
• DFI
• EVGA
• GIGABYTE
• BIOSTAR
TEMA: PUERTOS E/S
Dispositivos de entrada y salida:
Entrada:

Teclado

Ratón

Joystick

Lápiz óptico

Micrófono

Webcam

Escáner

Escáner de código de barras

15. Salida:


Altavoz

Auriculares

Impresora

Plotter


Monitor
Proyector
Entrada/salida (mixtos):

Unidades de almacenamiento: CD, DVD, Memory cards, Disco Duro
Externo, Disco duro, Pendrive USB.

Módem

Router

Pantalla táctil

Tarjeta de red
TEMA: TARJETA DE RED, TARJETA DE VIDEO
Y TARJETA DE SONIDO
Función de las tarjetas de red
Su función principal la de preparar, transferir y controlar los datos hasta
que puedan ser leídos por el CPU del ordenador.
Tarjeta de red:
Una tarjeta de red o adaptador de red es un periférico que permite la
comunicación con aparatos conectados entre sí y también permite
compartir recursos entre dos o más computadoras (discos duros, CDROM, impresoras, etc.). A las tarjetas de red también se les
llama NIC (por network interface card; en español "tarjeta de interfaz de
red"). Hay diversos tipos de adaptadores en función del tipo de cableado
o arquitectura que se utilice en la red (coaxial fino, coaxial
grueso, Token Ring, etc.), pero actualmente el más común es del
tipo Ethernet utilizando una interfaz o conector RJ-45.

16. TARJETA DE VIDEO

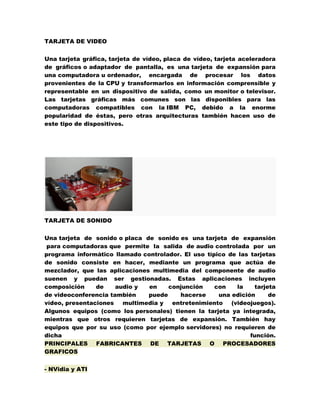

Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora
de gráficos o adaptador de pantalla, es una tarjeta de expansión para
una computadora u ordenador, encargada de procesar los datos
provenientes de la CPU y transformarlos en información comprensible y
representable en un dispositivo de salida, como un monitor o televisor.
Las tarjetas gráficas más comunes son las disponibles para las
computadoras compatibles con la IBM PC, debido a la enorme
popularidad de éstas, pero otras arquitecturas también hacen uso de
este tipo de dispositivos.
TARJETA DE SONIDO
Una tarjeta de sonido o placa de sonido es una tarjeta de expansión
para computadoras que permite la salida de audio controlada por un
programa informático llamado controlador. El uso típico de las tarjetas
de sonido consiste en hacer, mediante un programa que actúa de
mezclador, que las aplicaciones multimedia del componente de audio
suenen y puedan ser gestionadas. Estas aplicaciones incluyen
composición
de
audio y
en
conjunción
con
la
tarjeta
de videoconferencia también
puede
hacerse
una edición
de
vídeo, presentaciones
multimedia y
entretenimiento
(videojuegos).
Algunos equipos (como los personales) tienen la tarjeta ya integrada,
mientras que otros requieren tarjetas de expansión. También hay
equipos que por su uso (como por ejemplo servidores) no requieren de
dicha
función.
PRINCIPALES FABRICANTES DE TARJETAS O PROCESADORES
GRAFICOS
- NVidia y ATI

17. TEMA: MEMORIA RAM
NOMENCLATURA

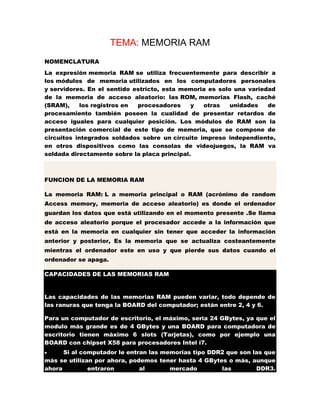

La expresión memoria RAM se utiliza frecuentemente para describir a
los módulos de memoria utilizados en los computadores personales
y servidores. En el sentido estricto, esta memoria es solo una variedad
de la memoria de acceso aleatorio: las ROM, memorias Flash, caché
(SRAM),
los registros en
procesadores
y
otras
unidades
de
procesamiento también poseen la cualidad de presentar retardos de
acceso iguales para cualquier posición. Los módulos de RAM son la
presentación comercial de este tipo de memoria, que se compone de
circuitos integrados soldados sobre un circuito impreso independiente,
en otros dispositivos como las consolas de videojuegos, la RAM va
soldada directamente sobre la placa principal.
FUNCION DE LA MEMORIA RAM
La memoria RAM: L a memoria principal o RAM (acrónimo de random
Access memory, memoria de acceso aleatorio) es donde el ordenador
guardan los datos que está utilizando en el momento presente .Se llama
de acceso aleatorio porque el procesador accede a la información que
está en la memoria en cualquier sin tener que acceder la información
anterior y posterior, Es la memoria que se actualiza costeantemente
mientras el ordenador este en uso y que pierde sus datos cuando el
ordenador se apaga.
CAPACIDADES DE LAS MEMORIAS RAM
Las capacidades de las memorias RAM pueden variar, todo depende de
las ranuras que tenga la BOARD del computador; están entre 2, 4 y 6.
Para un computador de escritorio, el máximo, seria 24 GBytes, ya que el
modulo más grande es de 4 GBytes y una BOARD para computadora de
escritorio tienen máximo 6 slots (Tarjetas), como por ejemplo una
BOARD con chipset X58 para procesadores Intel i7.
Si al computador le entran las memorias tipo DDR2 que son las que
más se utilizan por ahora, podemos tener hasta 4 GBytes o más, aunque
ahora
entraron
al
mercado
las
DDR3.


18. La mayoría de las BOARD solo traen dos ranuras. Puedes tener hasta 16
GBytes.
Si la BOARD tiene 4 ranuras, podemos comprar 4 memorias RAM de 4
GBytes cada una, o si solo tiene 2 ranuras tendríamos 8GBytes (Con dos
tarjetas de 4GBytes).
Las últimas memorias RAM, pueden soportar hasta 32 GBytes de
capacidad.

VELOCIDAD DE LA MEMORIA RAM
Memorias hay varias marcas, velocidades y frecuencias Sus velocidades
estándar varían entre 200 y 400 MHz Según esta velocidad existen
diferentes
denominaciones
para
la
DDR
SDRAM:
PC1600,
corresponde
a
la
DDR
SDRAM
a
200
MHz
PC2100,
corresponde
a
la
DDR
SDRAM
a
266
MHz
PC2700,
corresponde
a
la
DDR
SDRAM
a
333
MHz
- PC3200, corresponde a la DDR SDRAM a 400 MHz
TEMA: EL MICROPODESADOR
LA VELOCIDAD
Actualmente
se
habla
de
frecuencias
de Gigahercios (GHz),
o
de Megahercios (MHz). Lo que supone miles de millones o millones,
respectivamente,
de
ciclos
por
segundo
Sin embargo, la capacidad de un procesador no se puede medir
solamente en función de su 'frecuencia de reloj', sino que interviene
también la cantidad de instrucciones que es capaz de gestionar a la vez
('juego de instrucciones'), y lo que se conoce como 'ancho de bus'
(cantidad máxima de información en bruto transmisible) que se mide en
bits. Un bit es una pareja del tipo '0/0', '0/1', '1/1' o '1/0' en el código
binario: cuantos más bits admita el 'ancho de bus', códigos más largos
de ceros y unos se pueden procesar. La capacidad viene determinada
por el número de transistores, pero también por los sucesivos niveles de
memoria
que
se
sitúan
cerca
de
la
CPU.
El indicador de la frecuencia de un microprocesador es un buen
referente de la velocidad de proceso del mismo, pero no el único. La
cantidad de instrucciones necesarias para llevar a cabo una tarea

19. concreta, así como la cantidad de instrucciones ejecutadas por ciclo ICP
Son los otros dos factores que determinan la velocidad de la CPU:
La cantidad de instrucciones necesarias para realizar una tarea depende
directamente del juego de instrucciones disponible, mientras que ICP
depende de varios factores, como el grado de súper
segmentación
La cantidad de unidades de proceso o "pipelines" disponibles, entre
otros. La cantidad de instrucciones necesarias para realizar una tarea
depende directamente del juego de instrucciones.
FUNCIONAMIENTO
El procesador (denominado CPU, por Central Processing Unit) es un
circuito electrónico que funciona a la velocidad de un reloj interno,
gracias a un cristal de cuarzo que, sometido a una corriente eléctrica,
envía pulsos, denominados "picos". La velocidad de reloj (también
denominada ciclo), corresponde al número de pulsos por segundo,
expresados en Hertz (Hz). De este modo, un ordenador de 200 MHz posee
un reloj que envía 200.000.000 pulsos por segundo. Por lo general, la
frecuencia de reloj es un múltiplo de la frecuencia del sistema
(FSB, Front-Side Bus o Bus de la Parte Frontal), es decir, un múltiplo de
la frecuencia de la placa madre.
Tipos de arquitectura
Una de las primeras decisiones a la hora de diseñar un procesador es
decidir cuál será su juego de instrucciones. Este conjunto de
instrucciones (órdenes) es el lenguaje que realmente entiende el
procesador,
y
constituye
lo
que
se
conoce
como
lenguaje ensamblador o lenguaje-máquina [1].
La decisión es trascendente, por dos razones. Primero: el juego de
instrucciones decide el diseño físico del conjunto. Segundo: cualquier
operación que deba ejecutarse con el procesador deberá poder ser
descrita en términos de este "lenguaje" elemental (recuerde que los
compiladores e intérpretes son en realidad traductores desde el lenguaje
de alto nivel (fuente) a este lenguaje-máquina.
Sin entrar en detalles, podemos decir que frente a esta cuestión caben
dos filosofías de diseño.

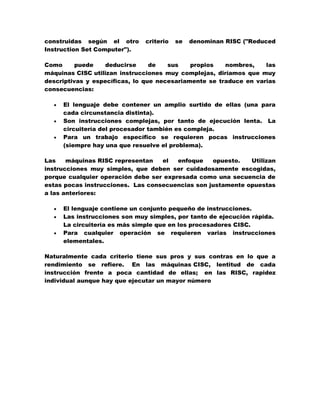

La primera conduce a máquinas
denominadas CISC ("Complex Instruction Set Computer"); las máquinas

20. construidas según el otro
Instruction Set Computer").
criterio
se
denominan RISC ("Reduced
Como
puede
deducirse
de
sus
propios
nombres,
las
máquinas CISC utilizan instrucciones muy complejas, diríamos que muy
descriptivas y específicas, lo que necesariamente se traduce en varias
consecuencias:



El lenguaje debe contener un amplio surtido de ellas (una para
cada circunstancia distinta).
Son instrucciones complejas, por tanto de ejecución lenta. La
circuitería del procesador también es compleja.
Para un trabajo específico se requieren pocas instrucciones
(siempre hay una que resuelve el problema).
Las
máquinas RISC representan
el
enfoque
opuesto.
Utilizan
instrucciones muy simples, que deben ser cuidadosamente escogidas,
porque cualquier operación debe ser expresada como una secuencia de
estas pocas instrucciones. Las consecuencias son justamente opuestas
a las anteriores:



El lenguaje contiene un conjunto pequeño de instrucciones.
Las instrucciones son muy simples, por tanto de ejecución rápida.
La circuitería es más simple que en los procesadores CISC.
Para cualquier operación se requieren varias instrucciones
elementales.
Naturalmente cada criterio tiene sus pros y sus contras en lo que a
rendimiento se refiere. En las máquinas CISC, lentitud de cada
instrucción frente a poca cantidad de ellas; en las RISC, rapidez
individual aunque hay que ejecutar un mayor número

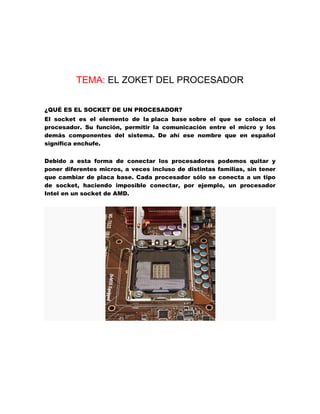

21. TEMA: EL ZOKET DEL PROCESADOR
¿QUÉ ES EL SOCKET DE UN PROCESADOR?
El socket es el elemento de la placa base sobre el que se coloca el
procesador. Su función, permitir la comunicación entre el micro y los
demás componentes del sistema. De ahí ese nombre que en español
significa enchufe.
Debido a esta forma de conectar los procesadores podemos quitar y
poner diferentes micros, a veces incluso de distintas familias, sin tener
que cambiar de placa base. Cada procesador sólo se conecta a un tipo
de socket, haciendo imposible conectar, por ejemplo, un procesador
Intel en un socket de AMD.

22. TEMA: LAS RANURAS DE EXPANSIÓN
Ranura de expansión
Slot de expansión de 44 pines (objetos azules) y placa de circuitos. El
slot mide 3.5" (9 cm) con 22 contactos en cada lado.
Una ranura de expansión (también llamada slot de expansión) es un
elemento de la placa base de un computador, que permite conectar a
esta una tarjeta adicional o de expansión, la cual suele realizar
funciones
de
control
de
dispositivos periféricos adicionales,
tales
como monitores, impresoras o unidades de disco. En las tarjetas madre
del tipo LPX las ranuras de expansión no se encuentran sobre la placa
sino en un conector especial denominado riser card.
RANURAS DE EXPANSION AGP Y PCI
Ranuras
PCI:
En el año 1990 se produce uno de los avances mayores en el desarrollo
de los ordenadores, con la salida del bus PCI (Peripheral Component

23. Interconnect).
Se trata de un tipo de ranura que llega hasta nuestros días (aunque hay
una serie de versiones), con unas especificaciones definidas, un tamaño
menor que las ranuras EISA (las ranuras PCI tienen una longitud de
8.5cm, igual que las ISA de 8bits), con unos contactos bastante más
finos que éstas, pero con un número superior de contactos (98 (49 x
cara) + 22 (11 x cara), lo que da un total de 120 contactos).
Con el bus PCI por primera vez se acuerda también estandarizar el
tamaño de las tarjetas de expansión (aunque este tema ha sufrido varios
cambios con el tiempo y las necesidades). El tamaño inicial acordado es
de un alto de 107mm (incluida la chapita de fijación, o backplate), por un
largo de 312mm. En cuanto al backplate, que se coloca al lado contrario
que en las tarjetas EISA y anteriores para evitar confusiones, también
hay una medida estándar (los ya nombrados 107mm), aunque hay una
medida denominada de media altura, pensada para los equipos
extraplanos.
Las principales versiones de este bus (y por lo tanto de sus respectivas
ranuras)
son:
- PCI 1.0: Primera versión del bus PCI. Se trata de un bus de 32bits a
16Mhz.
- PCI 2.0: Primera versión estandarizada y comercial. Bus de 32bits, a
33MHz
- PCI 2.1: Bus de 32bist, a 66Mhz y señal de 3.3 voltios
- PCI 2.2: Bus de 32bits, a 66Mhz, requiriendo 3.3 voltios. Transferencia
de
hasta
533MB/s
- PCI 2.3: Bus de 32bits, a 66Mhz. Permite el uso de 3.3 voltios y
señalizador universal, pero no soporta señal de 5 voltios en las tarjetas.
- PCI 3.0: Es el estándar definitivo, ya sin soporte para 5 voltios.
Ranuras
AGP:

24. El puerto AGP (Accelerated Graphics Port) es desarrollado por Intel en
1996 como puerto gráfico de altas prestaciones, para solucionar el
cuello de botella que se creaba en las gráficas PCI. Sus especificaciones
parten de las del bus PCI 2.1, tratándose de un bus de 32bits.
Con
el
tiempo
has
salido
las
siguientes
versiones:
- AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y
funcionando
a
un
voltaje
de
3,3V.
- AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s
y
funcionando
a
un
voltaje
de
3,3V.
- AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y
funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de
las
tarjetas
gráficas.
- AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y
funcionando
a
un
voltaje
de
0,7V
o
1,5V.
Se utiliza exclusivamente para tarjetas gráficas y por su arquitectura
sólo
puede
haber
una
ranura
AGP
en
la
placa
base.
Se trata de una ranura de 8cm de longitud, instalada normalmente en
principio de las ranuras PCI (la primera a partir del Northbridge), y según
su tipo se pueden deferenciar por la posición de una pestaña de control
que
llevan.
Imagen
1
-
borde
de
la
placa
base
a
la
Izda.

25. Imagen
2
-
borde
de
la
placa
base
a
la
Izda.
Imagen
3
-
borde
de
la
placa
base
a
la
Izda.
Las primeras (AGP 1X y 2X) llevaban dicha pestaña en la parte más
próxima al borde de la placa base (imagen 1), mientras que las actuales
(AGP 8X compatibles con 4X) lo llevan en la parte más alejada de dicho
borde
(imagen
2).
Existen dos tipos más de ranuras: Unas que no llevan esta muesca de
control (imagen 3) y otras que llevan las dos muescas de control. En
estos casos se trata de ranuras compatibles con AGP 1X, 2X y 4X (las
ranuras compatibles con AGP 4X - 8X llevan siempre la pestaña de
control).
Es muy importante la posición de esta muesca, ya que determina los
voltajes suministrados, impidiendo que se instalen tarjetas que no
soportan
algunos
voltajes
y
podrían
llegar
a
quemarse.
Con la aparición del puerto PCIe en 2004, y sobre todo desde 2006, el
puerto AGP cada vez está siendo más abandonado, siendo ya pocas las
gráficas
que
se
fabrican
bajo
este
estándar.
A la limitación de no permitir nada más que una ranura AGP en placa
base se suma la de la imposibilidad (por diferencia de velocidades y bus)
de usar en este puerto sistemas de memoria gráfica compartida, como
es el caso de TurboCaché e HyperMemory.

26. TEMA: LOS COOLERS
FUNCION:
Cooler, fan, cúler es un ventilador que se utiliza en los gabinetes
de computadoras y otros dispositivos electrónicos para refrigerarlos. Por
lo general el aire caliente es sacado desde el interior del dispositivo con
los coolers.
TIPOS:
cnps 7000 A-ALCU
CPU Cooler - PC Enthusiast - AMD K7 - Intel 370 - JET 7
PARTES
.Partes del ventilador Partes principales de un ventilador:
La hélice: Son las que se encargan de producir la corriente de aire fría o
caliente, girando a altas o bajas velocidades
Motor eléctrico: Es una máquina eléctrica que transforma energía
eléctrica en energía mecánica por
medio de
interacciones
electromagnéticas.
Bobina: : por su forma en espiras de alambre enrollados
energía en forma de campo magnético
almacena
Cojinetes: Encargados de sostener el eje
TEMA: JUMPERS E INTERRUPTORES
JUMPERS
Son unos pequeños interruptores que están en los circuitos impresos de
las placas y tarjetas y en los discos y CD-ROM. Gracias a ellos se
pueden configurar determinados aspectos de funcionamiento de estos
periféricos

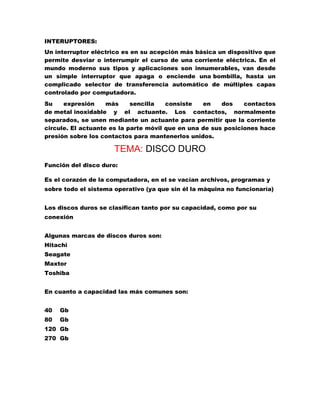

27. INTERUPTORES:
Un interruptor eléctrico es en su acepción más básica un dispositivo que
permite desviar o interrumpir el curso de una corriente eléctrica. En el
mundo moderno sus tipos y aplicaciones son innumerables, van desde
un simple interruptor que apaga o enciende una bombilla, hasta un
complicado selector de transferencia automático de múltiples capas
controlado por computadora.
Su
expresión
más
sencilla
consiste
en
dos
contactos
de metal inoxidable y el actuante. Los contactos, normalmente
separados, se unen mediante un actuante para permitir que la corriente
circule. El actuante es la parte móvil que en una de sus posiciones hace
presión sobre los contactos para mantenerlos unidos.
TEMA: DISCO DURO
Función del disco duro:
Es el corazón de la computadora, en el se vacían archivos, programas y
sobre todo el sistema operativo (ya que sin él la máquina no funcionaría)
Los discos duros se clasifican tanto por su capacidad, como por su
conexión
Algunas marcas de discos duros son:
Hitachi
Seagate
Maxtor
Toshiba
En cuanto a capacidad las más comunes son:
40
Gb
80
Gb
120 Gb
270 Gb

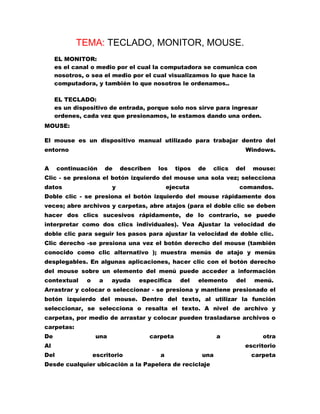

28. TEMA: TECLADO, MONITOR, MOUSE.
EL MONITOR:
es el canal o medio por el cual la computadora se comunica con
nosotros, o sea el medio por el cual visualizamos lo que hace la
computadora, y también lo que nosotros le ordenamos..
EL TECLADO:
es un dispositivo de entrada, porque solo nos sirve para ingresar
ordenes, cada vez que presionamos, le estamos dando una orden.
MOUSE:
El mouse es un dispositivo manual utilizado para trabajar dentro del
entorno
A
Windows.
continuación
de
describen
los
tipos
de
clics
del
mouse:
Clic - se presiona el botón izquierdo del mouse una sola vez; selecciona
datos
y
ejecuta
comandos.
Doble clic - se presiona el botón izquierdo del mouse rápidamente dos
veces; abre archivos y carpetas, abre atajos (para el doble clic se deben
hacer dos clics sucesivos rápidamente, de lo contrario, se puede
interpretar como dos clics individuales). Vea Ajustar la velocidad de
doble clic para seguir los pasos para ajustar la velocidad de doble clic.
Clic derecho -se presiona una vez el botón derecho del mouse (también
conocido como clic alternativo ); muestra menús de atajo y menús
desplegables. En algunas aplicaciones, hacer clic con el botón derecho
del mouse sobre un elemento del menú puede acceder a información
contextual
o
a
ayuda
especifica
del
elemento
del
menú.
Arrastrar y colocar o seleccionar - se presiona y mantiene presionado el
botón izquierdo del mouse. Dentro del texto, al utilizar la función
seleccionar, se selecciona o resalta el texto. A nivel de archivo y
carpetas, por medio de arrastar y colocar pueden trasladarse archivos o
carpetas:
De
una
carpeta
a
Al
Del
otra
escritorio
escritorio
a
una
Desde cualquier ubicación a la Papelera de reciclaje
carpeta

29. TEMA: MEMORIA ROM
La memoria de solo lectura, conocida también como ROM (acrónimo en
inglés de read-only memory), es un medio de almacenamiento utilizado
en ordenadores y dispositivos electrónicos, que permite sólo la lectura
de la información y no su escritura, independientemente de la presencia
o no de una fuente de energía.
Los datos almacenados en la ROM no se pueden modificar, o al menos
no de manera rápida o fácil. Se utiliza principalmente en su sentido más
estricto, se refiere sólo a máscara ROM -en inglés, MROM- (el más
antiguo tipo de estado sólido ROM), que se fabrica con los datos
almacenados de forma permanente y, por lo tanto, su contenido no
puede ser modificado de ninguna forma. Sin embargo, las ROM más
modernas, como EPROM y Flash EEPROM, efectivamente se pueden
borrar y volver a programar varias veces, aun siendo descritos como
"memoria de sólo lectura" (ROM). La razón de que se las continúe
llamando así es que el proceso de reprogramación en general es poco
frecuente, relativamente lento y, a menudo, no se permite la escritura en
lugares aleatorios de la memoria. A pesar de la simplicidad de la ROM,
los dispositivos reprogramables son más flexibles y económicos, por lo
cual las antiguas máscaras ROM no se suelen encontrar en hardware
producido a partir de 2007.
TEMA: PILA
Hay un circuito o un chip en la tarjeta madre llamado BIOS (Basic Input
Output System). O que es lo mismo Sistema Básico de Entrada y Salida.
Dentro de este chip se almacena un programa llamado CMOS Setup. Este
programa
es
el
primero
que
aparece
cuando
enciendes
tu
PC.
Ya sea como un logo de alguna marca en especial o solo con letras
blancas.
En fin. El programa CMOS Setup está programado en Lenguaje Maquina,
e interviene directamente en la Hora, La Fecha y en otros parámetros
por ej: Que discos duros y unidades lectoras de CD'S DVD'S o Disquete
tienes instaladas. En donde tiene que buscar el Sistema Operativo la
maquina
al
arrancar
entre
otras.
Lo importante es que el CMOS Setup tiene todas las instrucciones que la

30. maquina debe de seguir al encender. Y la pila lo unico que hace es
guardar
los
parametros
que
tu
le
configuras.
Hay en algunas ocasiones donde si la pila por lo regular CR-2032 esta
baja, la computadora ya no quiere enviar la señal al monitor esto se debe
a que se activa un sensor para alertar de que la pila esta baja. En otros
casos aparece una pantalla que indica CMOS BATTERY LOW- DEFAULTS
LOADED- o CMOS CHECKSUM BAD- DEFAULTS LOADED. Esa es señal de
que la pila esta baja.

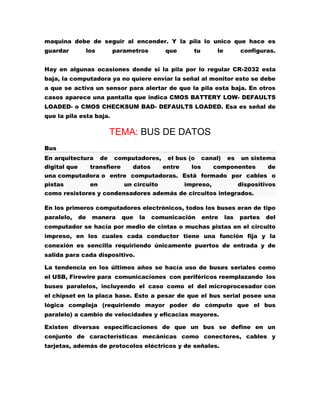

TEMA: BUS DE DATOS
Bus
En arquitectura
digital que
de
computadores,
transfiere
datos
el bus (o
entre
canal)
los
es
un sistema
componentes
de
una computadora o entre computadoras. Está formado por cables o
pistas
en
un circuito
impreso,
dispositivos
como resistores y condensadores además de circuitos integrados.
En los primeros computadores electrónicos, todos los buses eran de tipo
paralelo,
de
manera
que
la
comunicación
entre
las
partes
del
computador se hacía por medio de cintas o muchas pistas en el circuito
impreso, en los cuales cada conductor tiene una función fija y la
conexión es sencilla requiriendo únicamente puertos de entrada y de
salida para cada dispositivo.
La tendencia en los últimos años se hacía uso de buses seriales como
el USB, Firewire para comunicaciones con periféricos reemplazando los
buses paralelos, incluyendo el caso como el del microprocesador con
el chipset en la placa base. Esto a pesar de que el bus serial posee una
lógica compleja (requiriendo mayor poder de cómputo que el bus
paralelo) a cambio de velocidades y eficacias mayores.
Existen diversas especificaciones de que un bus se define en un
conjunto de características mecánicas como conectores, cables y
tarjetas, además de protocolos eléctricos y de señales.

31. TEMA: SLOPS
Ranura de expansión
Slot de expansión de 44 pines (objetos azules) y placa de circuitos. El
slot mide 3.5" (9 cm) con 22 contactos en cada lado.
Una ranura de expansión (también llamada slot de expansión) es un
elemento de la placa base de un computador, que permite conectar a
esta una tarjeta adicional o de expansión, la cual suele realizar
funciones
de
control
de
dispositivos periféricos adicionales,
tales
como monitores, impresoras o unidades de disco. En las tarjetas madre
del tipo LPX las ranuras de expansión no se encuentran sobre la placa
sino en un conector especial denominado riser card.Las ranuras están
conectadas entre sí. Una computadora personal dispone generalmente
de ocho unidades, aunque puede llegar hasta doce
TEMA: UNIDADES DE DISQUETE, ESPECIALES DE
ENTRADA/SALIDA
Unidad Zip
La unidad Iomega Zip, llamada también unidad Zip, es un dispositivo
o periférico de almacenamiento, que utiliza discos Zip como soporte de
almacenamiento;
dichos
soportes
son
del
tipo magneto-óptico,
extraíbles de media capacidad, lanzada por Iomega en 1994. La primera
versión tenía una capacidad de 100 MB, pero versiones posteriores lo
ampliaron a 250 y 750 MB.
Se convirtió en el más popular candidato a suceder al disquete de
3,5 pulgadas, seguido por el SuperDisk. Aunque nunca logró conseguirlo,
sustituyó a la mayoría de medios extraíbles como los SyQuest y robó
parte del terreno de los discos magneto-ópticos al ser integrado de serie
en varias configuraciones de portátiles yApple Macintosh.
La caída de precios de grabadoras y consumibles CD-R y CD-RW y, sobre
todo de los pendrives y las tarjetas flash (que sí han logrado sustituir al
disquete), acabaron por sacarlo del mercado y del uso cotidiano.

32. En un intento de retener parte del mercado que perdía, Iomega
comercializó bajo la marca Zip, una serie de regrabadoras de CD-ROM,
conocidas como Zip-650 oZip-CD.
Dispositivos de entrada y salida
Los dispositivos de entrada son aquellos dispositivos externos de un
ordenador, el cual éste aloja componentes situados fuera de la
computadora para algunos dispositivos externos, a la que pueden dar
información y/o instrucciones. Mientras tanto los dispositivos de salida
son aquellos dispositivos que permiten ver resultados del proceso de
datos que realice la computadora (salida de datos). El más común es la
pantalla o monitor, aunque también están las impresoras (imprimen los
resultados en papel), los trazadores gráficos o plotters, las bocinas, etc.
Para diferenciar los dispositivos tenemos dos enfoques posibles, el
primero de ellos se centra en el modo de almacenar la información
(clasificando los dispositivos como de bloque o de carácter)1 y el
segundo enfoque se centra en el destinatario de la comunicación
(usuario, maquina, comunicadores)2
Un dispositivo de bloque almacena la información en bloques de tamaño
fijo. Al ser el bloque la unidad básica de almacenamiento, todas las
escrituras o lecturas se realizan mediante múltiplos de un bloque. Es
decir escribe 3 o 4 bloques, pero nunca 3,5 bloques. El tamaño de los
bloques suele variar entre 512 Bytes hasta 32.768 Bytes. Un disco duro
entraría dentro de esta definición. A diferencia de un dispositivo de
bloque un dispositivo de carácter, no maneja bloques fijos de
información sino que envía o recibe un flujo de caracteres. Dentro de
esta clase podemos encontrar impresoras o interfaces de red.1
Entre cada categoría y dispositivo, hay grandes diferencias:2

Velocidad de transferencia de datos: varios órdenes de magnitud
para transferir pero el hacer esto tienes que hacerlo con mucho
cuidado, según las necesidades de cada dispositivo.

Aplicación: la funcionalidad para la que está diseñado un dispositivo
tiene influencia sobre el software por ende lo tendrá sobre el sistema
operativo.

Complejidad de control: cada dispositivo tiene una complejidad
asociada, no es lo mismo controlar un ratón que gestionar un disco
duro.

Unidad de transferencia: datos transferidos
bytes/caracteres o en bloques de tamaño fijo.
como
un
flujo
de

33. 
Representación de datos: cada dispositivo puede usar su propia
codificación de datos.

Condiciones de error: el porqué del error, su manera de notificarlo así
como sus consecuencias difiere ampliamente entre los dispositivos.
Algunos dispositivos de entrada y salida

Entrada:


Ratón

Joystick

Lápiz óptico

Micrófono

Webcam

Escáner


Teclado
Escáner de código de barras
Salida:


Altavoz

Auriculares

Impresora

Plotter


Monitor
Proyector
Entrada/salida (mixtos):

Unidades de almacenamiento: CD, DVD, Memory cards, Disco Duro
Externo, Disco duro, Pendrive USB.

Módem

Router

Pantalla táctil

Tarjeta de red

34. TEMA: ¿QUE ES ENSAMBLAR?
ENSAMBLAR:
1 Unir dos piezas que forman parte de una estructura y han sido
diseñadas para que ajusten entre sí perfectamente: ensamblar listones
para hacer un barril.
2
Unir varias cosas que forman parte de una cosa compleja y
organizada de modo que queden bien trabadas o relacionadas entre
sí: ensamblar las partes de un poema; la célula ensambla los
componentes del virus para formar otro.
TEMA:
PROCEDIMIENTO
CORRECTO
ENSAMBLAR UNA COMPUTADORA
PARA
PROCEDIMIENTO PARA ENSAMBLAR UNA COMPUTADORA
Paso 1.-Instalación de la tarjeta madre: La tarjeta madre tiene unas
perforaciones que coinciden con unos pequeños postes que están
sujetos al gabinete, se empalma la tarjeta haciendo coincidir las
perforaciones y se fijan con tornillos.

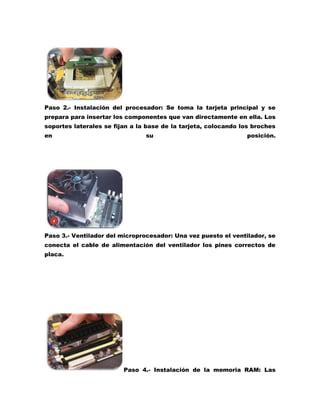

35. Paso 2.- Instalación del procesador: Se toma la tarjeta principal y se
prepara para insertar los componentes que van directamente en ella. Los
soportes laterales se fijan a la base de la tarjeta, colocando los broches
en
su
posición.
Paso 3.- Ventilador del microprocesador: Una vez puesto el ventilador, se
conecta el cable de alimentación del ventilador los pines correctos de
placa.
Paso 4.- Instalación de la memoria RAM: Las

36. tablillas DIMM se insertan en los bancos de memoria RAM y se fijan con
los seguros laterales. El número de ranuras puede variar según el
fabricante y el modelo de la tarjeta principal. En este caso, la tarjeta
tiene tres ranuras y se esta insertando solo un DIMM de 64 MB.
Paso 5.- Instalación de la tarjeta de video: La instalación de tarjetas en
las ranuras de expansión, se realiza siempre de la misma manera:
primero se insertan para buscar la posición correcta y luego se presiona
fuertemente sobre ellas. Las tarjetas de video pueden ser de tipo ISA,
PCI o AGP.
Paso 6.- Instalación de la tarjeta de audio: Las tarjetas de audio pueden
ser de tipo ISA o PCI. Después de identificar el tipo correcto, se
posiciona el lugar correcto y luego se presiona sobre ellas.

37. Paso 7.- Instalación de la tarjeta MODEM: También estas tarjetas pueden
ser ISA o PCI, para insertarlas, se realiza el mismo procedimiento que en
los casos anteriores.
Paso 8.- Colocación de la unidad de disquetes: para instalar este
dispositivo conocido como drive o unidad de disco flexible, se retira la
tapa que se encuentra generalmente al frente, en la parte media del
gabinete. Se introduce la unidad por el conducto rectangular hasta hacer
coincidir las entradas de tornillos del drive con los orificios del chasis,

38. para
fijar
mediante
los
tornillos.
Paso 9.-Colocación del Disco Duro: Este dispositivo de almacenamiento
de datos se coloca por la parte interna del gabinete, dentro de la bahía
correspondiente. Se hace coincidir los orificios y se fija con los tornillos
correspondientes.
Paso 10.-Colocacion de la fuente de alimentación: Montamos la fuente
de alimentación en la parte posterior derecha de la carcasa que se
encuentra abierta. Una vez montada se atornillará.

39. Paso 11.- Conector sonido Placa base: El frontal de este ordenador
incorpora 2 conectores USB y 2 conectores de sonido (altavoz y
micrófono), tendremos un cable para los conectores USB y otro para los
conectores de sonido. Estos cables los conectaremos a sus respectivos
conectores de la placa base
Paso 12.- Conector de los leds: Ahora conectaremos la alimentación de
los leds de la frontal del ordenador, en este ordenador tenemos 3 leds,
son:

40. -Power
-
HDD
led
led
-
Luz
Luz
de
de
encendido
procesamiento
del
del
ordenador
ordenador
- SW led – Botón de encendido del ordenador
Estos conectores se sitúan en diferentes posiciones.
Paso 13.-Colocación de la carcasa:Una vez tenemos montadas todas la
piezas, lo único que queda es poner la tapa de la carcasa, que nos
protege del polvo la placa base.

41. TEMA: ¿QUE ES LA COMPATIBILIDAD DE
COMPONENTES?
La compatibilidad de los diferentes hardwares deben partir de ver con
qué es compatible la placa madre. Es ella la columna vertebral del
sistema y quien los reúne para que el todo funcione bien. Esto se sabe
viendo las características técnicas de la misma en el manual de ella o
yendo a la página web del fabricante y de acuerdo al modelo ver todo
eso
en
línea
o
descargando
el
manual
Se parte de ahí y no de otro lado. Siempre por la placa madre.
técnico.
