Arquitectura Orientada a Servicios
El documento presenta la arquitectura orientada a servicios (SOA) como un enfoque evolutivo en el desarrollo de software que promueve la descomposición de aplicaciones en servicios autónomos. Además, se discuten características, ventajas y casos de uso de SOA, subrayando la importancia de la colaboración entre tecnología y personas para su implementación exitosa. También se mencionan retos como la interoperabilidad y la falta de estándares definidos para SOA.
Más contenido relacionado
Similar a Arquitectura Orientada a Servicios
Arquitectura Orientada a Servicios
- 1. Arquitectura Orientada a Servicios M.C.Juan Carlos Olivares Rojas Morelia, Michoacán, México, Octubre 2008

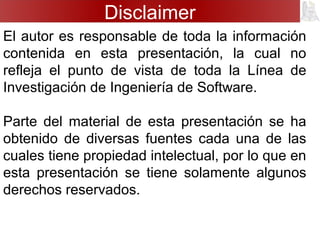

- 2. Disclaimer El autor esresponsable de toda la información contenida en esta presentación, la cual no refleja el punto de vista de toda la Línea de Investigación de Ingeniería de Software. Parte del material de esta presentación se ha obtenido de diversas fuentes cada una de las cuales tiene propiedad intelectual, por lo que en esta presentación se tiene solamente algunos derechos reservados.

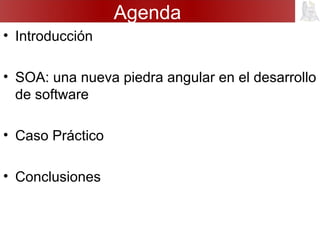

- 3. Agenda • Introducción • SOA:una nueva piedra angular en el desarrollo de software • Caso Práctico • Conclusiones

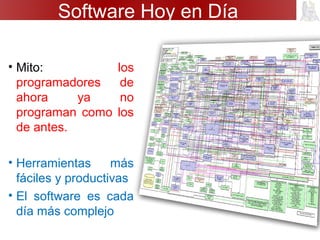

- 4. Software Hoy enDía • Mito: los programadores de ahora ya no programan como los de antes. • Herramientas más fáciles y productivas • El software es cada día más complejo

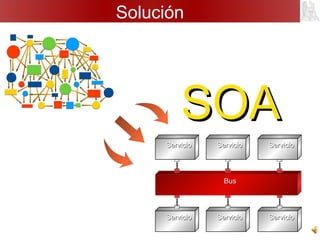

- 5. ServicioServicio ServicioServicio ServicioServicio ServicioServicioServicioServicio ServicioServicio BusBus Solución SOASOA
- 6. Arquitectura del Sistema Desdeel Punto de Vista del Usuario

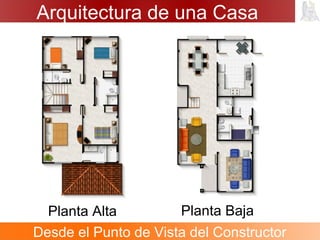

- 7. Arquitectura de unaCasa Desde el Punto de Vista del Constructor Planta Alta Planta Baja

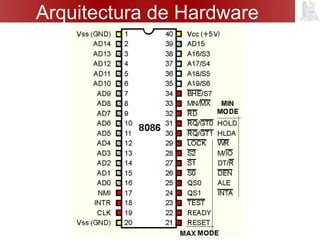

- 8.

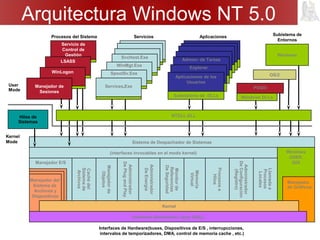

- 9. Arquitectura Windows NT5.0 Interfaces de Hardware(buses, Dispositivos de E/S , interrupcciones, intervalos de temporizadores, DMA, control de memoria cache , etc.) Sistema de Despachador de Sistemas Admon- de Tareas Explorer SvcHost.Exe WinMgt.Exe SpoolSv.Exe Servicio de Control de Gestión LSASS Manejadorde Objetos Windows USER, GDI Cachédel Sistemade Archivos Manejador E/S Subistema de Entornos Aplicaciones de los Usuarios Subsistema de DLLs Procesos del Sistema Servicios Aplicaciones Hilos de Sistemas User Mode Kernel Mode NTDLL.DLL Manejador del Sistema de Archivos y Dispositivos WinLogon Manejador de Sesiones Services.Exe POSIX Windows DLLs Administrador DePlugandPlay Administrador DeEnergía Monitorde Referencias DeSeguridad Memoria Virtual Procesose Hilos Llamadaa Procesos Locales Manejador de Gráficos Kernel Hardware Abstraction Layer (HAL) (interfaces invocables en el modo kernel) Administrador DeConfiguración (Registro) OS/2 Windows

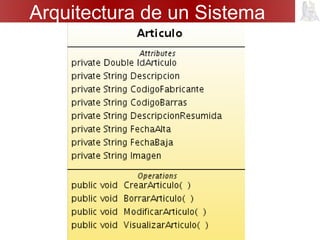

- 10. Arquitectura de unSistema

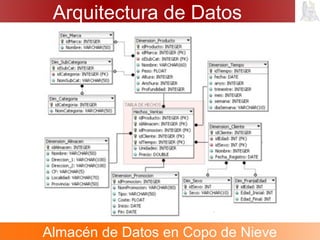

- 11. Arquitectura de Datos Almacénde Datos en Copo de Nieve

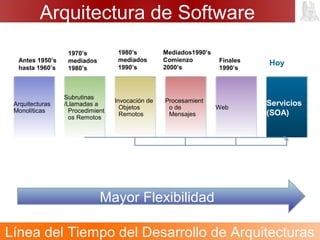

- 12. Arquitectura de Software Servicios (SOA) Arquitecturas Monolíticas Antes1950’s hasta 1960’s 1970’s mediados 1980’s Mediados1990’s Comienzo 2000’s HoyFinales 1990’s Subrutinas /Llamadas a Procedimient os Remotos Invocación de Objetos Remotos Procesamient o de Mensajes Web 1980’s mediados 1990’s Línea del Tiempo del Desarrollo de Arquitecturas Mayor Flexibilidad
- 13. Motivación “Casas de Perros” ProyectosEscolares SIN ARQUITECTURA Poco $ Casas Proyecto de PyMES ARQUITECTURAS SIMPLES Rentable $ Edificios Grandes Corporativos ARQUITECTURAS COMPLEJAS Mucho $$$$ Desarrollo de Software en la Academia
- 14.

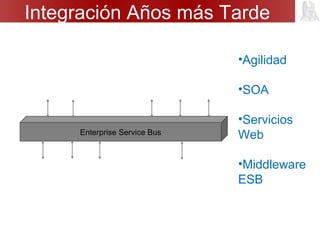

- 15. Integración Años másTarde Enterprise Service Bus •Agilidad •SOA •Servicios Web •Middleware ESB
- 16.

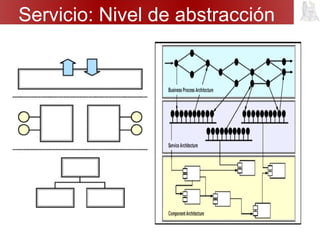

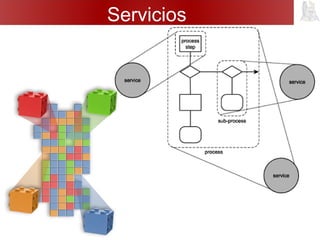

- 17. Servicio: Nivel deabstracción

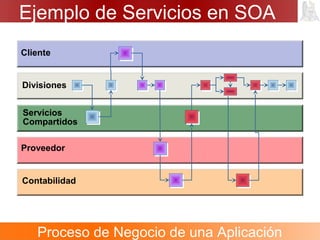

- 18. Ejemplo de Serviciosen SOA Contabilidad Proveedor Servicios Compartidos Divisiones Cliente Proceso de Negocio de una Aplicación

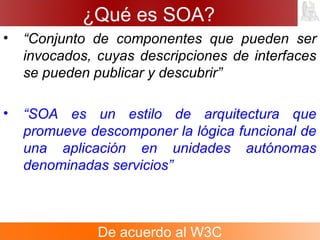

- 19. ¿Qué es SOA? •“Conjunto de componentes que pueden ser invocados, cuyas descripciones de interfaces se pueden publicar y descubrir” • “SOA es un estilo de arquitectura que promueve descomponer la lógica funcional de una aplicación en unidades autónomas denominadas servicios” De acuerdo al W3C

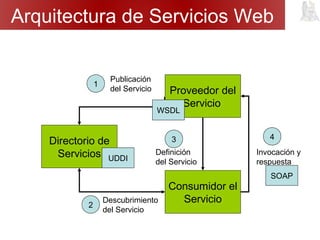

- 20. Arquitectura de ServiciosWeb Proveedor del Servicio Consumidor el Servicio Directorio de Servicios Publicación del Servicio Descubrimiento del Servicio Invocación y respuesta 1 3 2 UDDI 4 SOAP Definición del Servicio WSDL

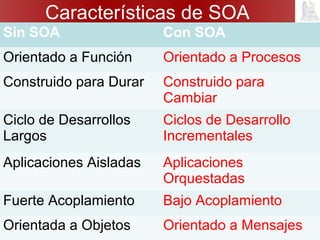

- 21. Características de SOA SinSOA Con SOA Orientado a Función Orientado a Procesos Construido para Durar Construido para Cambiar Ciclo de Desarrollos Largos Ciclos de Desarrollo Incrementales Aplicaciones Aisladas Aplicaciones Orquestadas Fuerte Acoplamiento Bajo Acoplamiento Orientada a Objetos Orientado a Mensajes
- 22. CLIENTES GRUPO EJECUTIVO Proceso:Gestión solicitud crédito BPM Dashboard, KPI (Key Performance Indicator) BAM Crear cliente Realizar Análisis crediticio Validar Riesgo Crear Crédito Desembolsar crédito SERVICIOS RiesgoCréditoCRM Core Bancario EMPLEADOS EIS PORTAL ¿Qué es SOA?

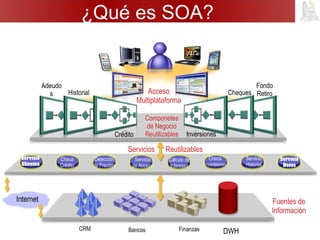

- 23. ¿Qué es SOA? ServiciosReutilizables Crédito Inversiones CRM Servicio Historial Servicio de Acceso Checa Crédito Detección de Fraudes DWH Servicio Clientes Servicio Datos Internet Historial Adeudo s Cheques Fondo Retiro Fuentes de Información Cálculo de Intereses Checa Inversiones Bancos Finanzas Acceso Multiplataforma Componetes de Negocio Reutilizables

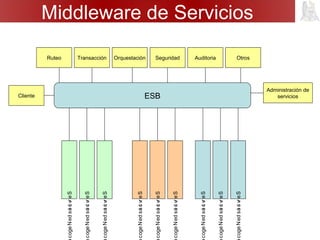

- 24. ESBCliente Administración de servicios Ruteo TransacciónOrquestación Seguridad Auditoria Otros ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc ServiciosdeNegoc Middleware de Servicios

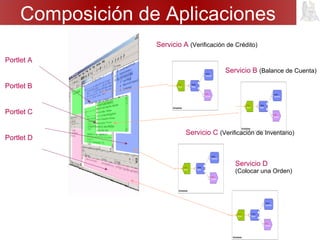

- 25. Composición de Aplicaciones ServicioA (Verificación de Crédito) Portlet A Servicio D (Colocar una Orden) Servicio B (Balance de Cuenta) Servicio C (Verificación de Inventario) Portlet B Portlet C Portlet D

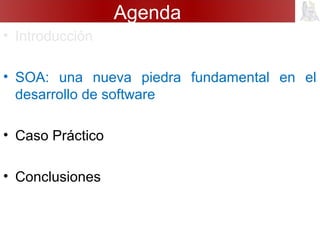

- 26. Agenda • Introducción • SOA:una nueva piedra fundamental en el desarrollo de software • Caso Práctico • Conclusiones

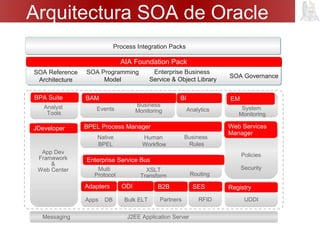

- 27. Arquitectura SOA deOracle Apps Bulk ELT Adapters Partners B2B RFID SES DB Multi Protocol Routing XSLT Transform Enterprise Service Bus Native BPEL Business Rules Human Workflow BPEL Process Manager ROUTING & ORCHESTRATION Messaging UDDI Policies Security Web Services Manager Registry Events Analytics Business Monitoring System Monitoring EMBAM BI App Dev Framework & Web Center JDeveloper Analyst Tools BPA Suite AIA Foundation PackAIA Foundation Pack J2EE Application Server ODI Process Integration Packs Enterprise Business Service & Object Library SOA Governance SOA Reference Architecture SOA Programming Model

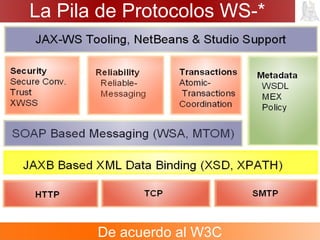

- 28. La Pila deProtocolos WS-* De acuerdo al W3C

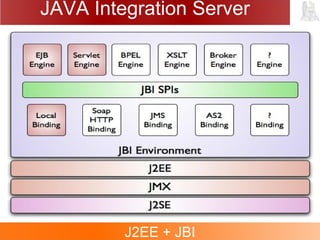

- 29.

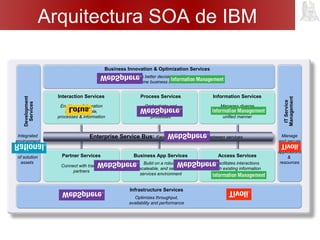

- 30. Manages diverse data andcontent in a unified manner Integrated environment for design and creation of solution assets Manage and secure services, applications & resources Facilitates better decision-making with real-time business information Enables collaboration between people, processes & information Orchestrate and automate business processes Connect with trading partners Build on a robust, scaleable, and secure services environment Facilitates interactions with existing information and application assets Optimizes throughput, availability and performance Arquitectura SOA de IBM Business Innovation & Optimization Services Development Services Interaction Services Process Services Information Services Partner Services Business App Services Access Services Enterprise Service Bus: Facilitates communication between services ITService Management Infrastructure Services
- 31. Agenda • Introducción • SOA:una nueva piedra fundamental en el desarrollo de software • Caso Práctico • Conclusiones

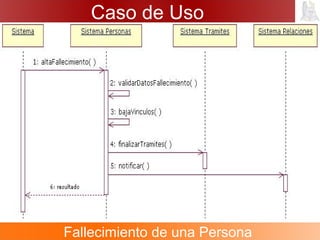

- 32. Caso de Uso Fallecimientode una Persona

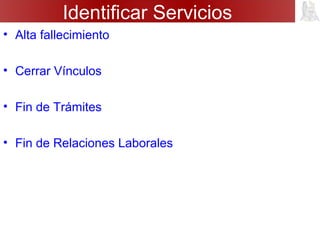

- 33. Identificar Servicios • Altafallecimiento • Cerrar Vínculos • Fin de Trámites • Fin de Relaciones Laborales

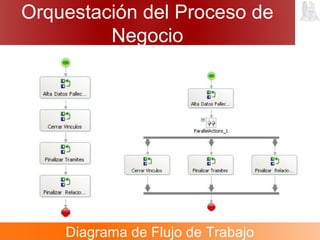

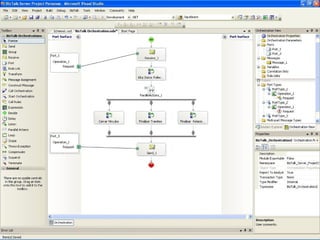

- 34. Orquestación del Procesode Negocio Diagrama de Flujo de Trabajo

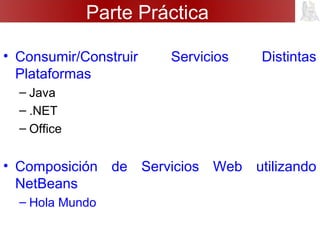

- 36. Parte Práctica • Consumir/ConstruirServicios Distintas Plataformas – Java – .NET – Office • Composición de Servicios Web utilizando NetBeans – Hola Mundo

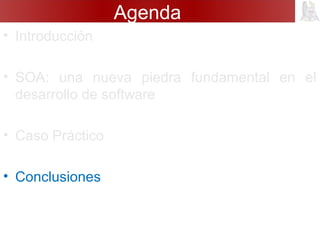

- 37. Agenda • Introducción • SOA:una nueva piedra fundamental en el desarrollo de software • Caso Práctico • Conclusiones

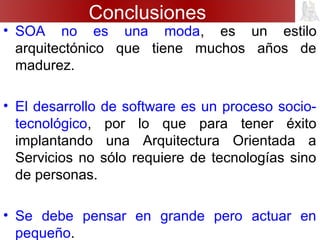

- 38. Conclusiones • SOA noes una moda, es un estilo arquitectónico que tiene muchos años de madurez. • El desarrollo de software es un proceso socio- tecnológico, por lo que para tener éxito implantando una Arquitectura Orientada a Servicios no sólo requiere de tecnologías sino de personas. • Se debe pensar en grande pero actuar en pequeño.

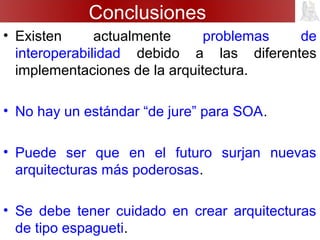

- 39. Conclusiones • Existen actualmenteproblemas de interoperabilidad debido a las diferentes implementaciones de la arquitectura. • No hay un estándar “de jure” para SOA. • Puede ser que en el futuro surjan nuevas arquitecturas más poderosas. • Se debe tener cuidado en crear arquitecturas de tipo espagueti.
- 40. ¿Preguntas? E-mail: jcolivar@itmorelia.edu.mx MSN: juancarlosolivares@hotmail.com Web:http://antares.itmorelia.edu.mx/~jcolivar/ Ubicación: Coordenadas (19.72388, -101.1848) Edificio J
