ITS TRABAJOS EN ZANJAS
EXPOSITOR: JULIO PEREZ

OBJETO Y ALCANCE
• Realizar un profundo análisis para exponer las medidas de
seguridad y salud laboral mas adecuadas en la ejecución de
trabajos en zanjas.
• Facilitar el apoyo técnico para establecer criterios necesarios en
pro de la ejecución correcta de los trabajos
• Se aplicara a todo el personal de grupo cobra o subcontratas
independientemente de su relación laboral, también al personal
de contratación temporal.

DEFINICIONES

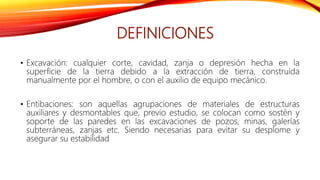

• Excavación: cualquier corte, cavidad, zanja o depresión hecha en la
superficie de la tierra debido a la extracción de tierra, construida
manualmente por el hombre, o con el auxilio de equipo mecánico.
• Entibaciones: son aquellas agrupaciones de materiales de estructuras
auxiliares y desmontables que, previo estudio, se colocan como sostén y
soporte de las paredes en las excavaciones de pozos, minas, galerías
subterráneas, zanjas etc. Siendo necesarias para evitar su desplome y
asegurar su estabilidad

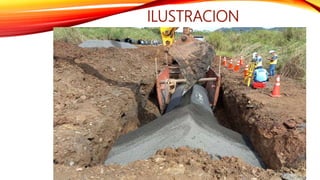

RESPONSABILIDADES

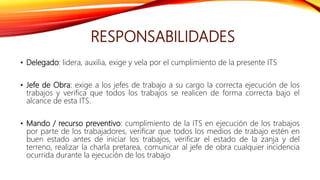

• Delegado: lidera, auxilia, exige y vela por el cumplimiento de la presente ITS
• Jefe de Obra: exige a los jefes de trabajo a su cargo la correcta ejecución de los
trabajos y verifica que todos los trabajos se realicen de forma correcta bajo el
alcance de esta ITS.
• Mando / recurso preventivo: cumplimiento de la ITS en ejecución de los trabajos
por parte de los trabajadores, verificar que todos los medios de trabajo estén en
buen estado antes de iniciar los trabajos, verificar el estado de la zanja y del
terreno, realizar la charla pretarea, comunicar al jefe de obra cualquier incidencia
ocurrida durante la ejecución de los trabajo

RESPONSABILIDADES

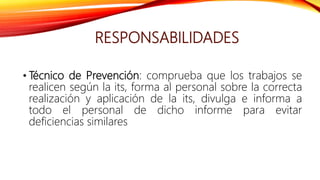

• Técnico de Prevención: comprueba que los trabajos se
realicen según la its, forma al personal sobre la correcta
realización y aplicación de la its, divulga e informa a
todo el personal de dicho informe para evitar
deficiencias similares

DESCRIPCIÓN

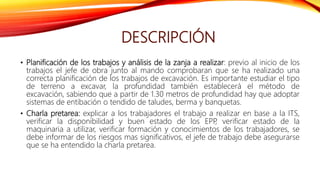

• Planificación de los trabajos y análisis de la zanja a realizar: previo al inicio de los
trabajos el jefe de obra junto al mando comprobaran que se ha realizado una
correcta planificación de los trabajos de excavación. Es importante estudiar el tipo
de terreno a excavar, la profundidad también establecerá el método de
excavación, sabiendo que a partir de 1.30 metros de profundidad hay que adoptar
sistemas de entibación o tendido de taludes, berma y banquetas.
• Charla pretarea: explicar a los trabajadores el trabajo a realizar en base a la ITS,
verificar la disponibilidad y buen estado de los EPP
, verificar estado de la
maquinaria a utilizar, verificar formación y conocimientos de los trabajadores, se
debe informar de los riesgos mas significativos, el jefe de trabajo debe asegurarse
que se ha entendido la charla pretarea.

EJECUCION DE LOS TRABAJOS
Trabajos con taludes y sobre excavaciones
Asegurar que la red de agua potable se encuentra despresurizada
Delimitar la zona de trabajo
Demolición del pavimiento y excavación de zanjas:
1) Se realizara con maquinaria
2) En base que los terrenos pierden su cohesión por humedad o sequedad dando lugar a
hundimientos es recomendable calcular con amplios márgenes de seguridad la
pendiente de los tajos.
3) Cuando la profundidad sea mayor a 1.30 se emplearan bermas escalonadas con mesetas
no menores 0.65 m y contra mesetas no mayores a 1.30 en cortes ataluzados del terreno
con Angulo entre 60° y 90°.

EJECUCIÓN DE LOS TRABAJOS

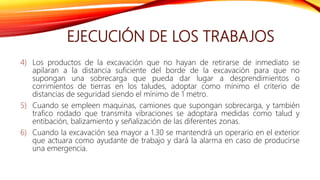

4) Los productos de la excavación que no hayan de retirarse de inmediato se
apilaran a la distancia suficiente del borde de la excavación para que no
supongan una sobrecarga que pueda dar lugar a desprendimientos o
corrimientos de tierras en los taludes, adoptar como mínimo el criterio de
distancias de seguridad siendo el mínimo de 1 metro.
5) Cuando se empleen maquinas, camiones que supongan sobrecarga, y también
trafico rodado que transmita vibraciones se adoptara medidas como talud y
entibación, balizamiento y señalización de las diferentes zonas.
6) Cuando la excavación sea mayor a 1.30 se mantendrá un operario en el exterior
que actuara como ayudante de trabajo y dará la alarma en caso de producirse
una emergencia.

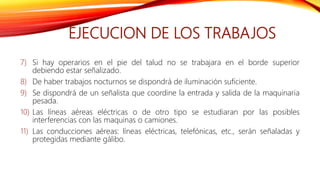

7) Si hay operarios en el pie del talud no se trabajara en el borde superior
debiendo estar señalizado.
8) De haber trabajos nocturnos se dispondrá de iluminación suficiente.
9) Se dispondrá de un señalista que coordine la entrada y salida de la maquinaria
pesada.
10) Las líneas aéreas eléctricas o de otro tipo se estudiaran por las posibles
interferencias con las maquinas o camiones.
11) Las conducciones aéreas: líneas eléctricas, telefónicas, etc., serán señaladas y
protegidas mediante gálibo.

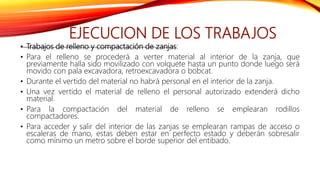

• Trabajos de relleno y compactación de zanjas:
• Para el relleno se procederá a verter material al interior de la zanja, que
previamente halla sido movilizado con volquete hasta un punto donde luego será
movido con pala excavadora, retroexcavadora o bobcat.
• Durante el vertido del material no habrá personal en el interior de la zanja.
• Una vez vertido el material de relleno el personal autorizado extenderá dicho
material.
• Para la compactación del material de relleno se emplearan rodillos
compactadores.
• Para acceder y salir del interior de las zanjas se emplearan rampas de acceso o
escaleras de mano, estas deben estar en perfecto estado y deberán sobresalir
como mínimo un metro sobre el borde superior del entibado.

Trabajos con entibación
Determinar el tipo de entibado:
De acuerdo con los planos topográficos, se debe establecer la profundidad de la zanja a
realizar así como determinar las necesidades de los entibados.
Se debe realizar un estudio geotécnico para determinar las cargas de empuje del suelo
sobre el entibado y así poder establecer o solicitar el proveedor el entibado adecuado.
El entibado debe contar con una memoria de calculo para determinar la resistencia y así
establecer si es el adecuado para los trabajos a realizar, debe ser capaz de contener el
material en caso de derrumbe y deslizamiento.

El entibado a utilizar se deberá establecer en base a los siguientes factores:
estudio de geotécnico de suelo, peso del entibado, dimensiones, material,
geografía del lugar, clima, profundidad, medios auxiliares, maquinaria a utilizar y
los factores que se vea afectado por la actividad.
Es importante analizar el entibado a utilizar debido a la viabilidad de su instalación
y movilización durante el proceso de excavación.
Se debe dejar un excedente del entibado que sea utilizado como protección
colectiva, impidiendo que el personal caiga a la zanja desde el exterior, en caso de
no poder instalar un excedente de entibado se debe ubicar un perímetro de 1.5
metros con barrera que impida el acceso de personal no autorizado y además
una señalización de excavación profunda.

También es importante que el entibado sobresalga del nivel del suelo al menos 15
cm para que haga de medio de contención de elementos al interior de la zanja,
especialmente cuando se realiza una sobre excavación junto con uso de módulos
de entibado. De no sobresalir los 15 cm del nivel del suelo la excavación deberá
tener al menos de 30 a 50 cm de separación del entibado.

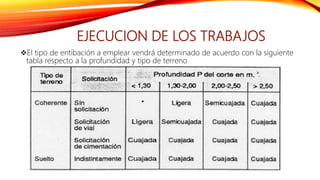

El tipo de entibación a emplear vendrá determinado de acuerdo con la siguiente
tabla respecto a la profundidad y tipo de terreno

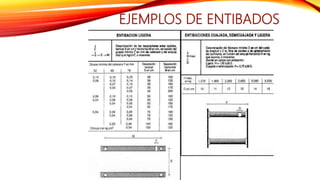

EJEMPLOS DE ENTIBADOS

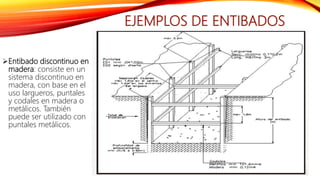

Entibado discontinuo en
madera: consiste en un
sistema discontinuo en
madera, con base en el
uso largueros, puntales
y codales en madera o
metálicos. También
puede ser utilizado con
puntales metálicos.

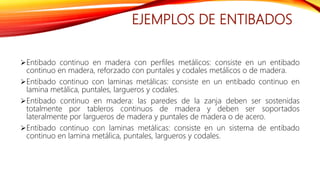

Entibado continuo en madera con perfiles metálicos: consiste en un entibado
continuo en madera, reforzado con puntales y codales metálicos o de madera.
Entibado continuo con laminas metálicas: consiste en un entibado continuo en
lamina metálica, puntales, largueros y codales.
Entibado continuo en madera: las paredes de la zanja deben ser sostenidas
totalmente por tableros continuos de madera y deben ser soportados
lateralmente por largueros de madera y puntales de madera o de acero.
Entibado continuo con laminas metálicas: consiste en un sistema de entibado
continuo en lamina metálica, puntales, largueros y codales.

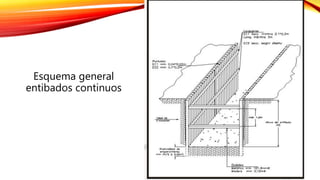

Esquema general
entibados continuos

• Entibación con tablas
horizontales: se emplea
cuando el corte se lleva a
cabo en un terrero con
suficiente cohesión que le
permite ser auto estable
mientras se efectúa la
excavación. Mediante la
alternancia excavación
(0.80m a 1.30m) y
entibación, se alcanza la
profundidad total de la
zanja.

• Entibación con tablas verticales: cuando el terreno no presenta la suficiente
cohesión o no se tiene garantía de ello, es mas aconsejable llevar a cabo la
entibación con tablas verticales, que en caso de que el terreno presente una
aceptable cohesión y resistencia, se excava por secciones sucesivas de hasta 1.50
– 1.80 m de profundidades máximas, en tramos longitudinales variables que en
ningún caso deberán pasar de 4 m y en caso de que el terreno presente poca o
ninguna cohesión deberá hincarse las tablas verticales en los citados tramos antes
de proceder a la excavación de las tierras alcanzándose la profundidad prevista en
sucesivas etapas.

• Independientemente de que la entibación se realice con tablas
horizontales o verticales, estas podrán cubrir totalmente las paredes de
la excavación (entibación cuajada), el 50% (entibación semicuajada) e
incluso menos de esta proporción (entibación ligera).

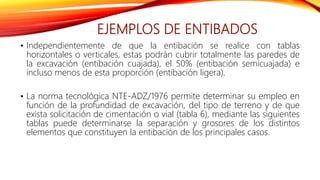

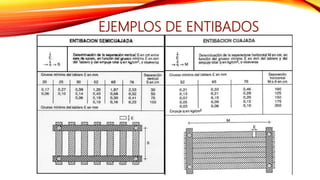

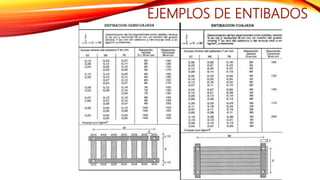

• La norma tecnológica NTE-ADZ/1976 permite determinar su empleo en
función de la profundidad de excavación, del tipo de terreno y de que
exista solicitación de cimentación o vial (tabla 6), mediante las siguientes
tablas puede determinarse la separación y grosores de los distintos
elementos que constituyen la entibación de los principales casos.

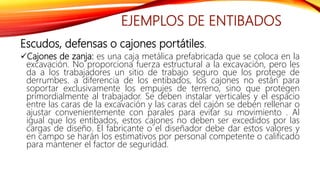

Escudos, defensas o cajones portátiles.
Cajones de zanja: es una caja metálica prefabricada que se coloca en la
excavación. No proporciona fuerza estructural a la excavación, pero les
da a los trabajadores un sitio de trabajo seguro que los protege de
derrumbes. a diferencia de los entibados, los cajones no están para
soportar exclusivamente los empujes de terreno, sino que protegen
primordialmente al trabajador. Se deben instalar verticales y el espacio
entre las caras de la excavación y las caras del cajón se deben rellenar o
ajustar convenientemente con parales para evitar su movimiento . Al
igual que los entibados, estos cajones no deben ser excedidos por las
cargas de diseño. El fabricante o el diseñador debe dar estos valores y
en campo se harán los estimativos por personal competente o calificado
para mantener el factor de seguridad.

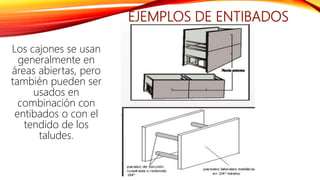

Los cajones se usan
generalmente en
áreas abiertas, pero
también pueden ser
usados en
combinación con
entibados o con el
tendido de los
taludes.

Apuntalamiento hidráulico:
son sistemas de protección
para soportar los esfuerzos
que se generan en las
paredes de las excavaciones
y que tienden a evitar los
movimiento del suelo. Se
emplean cuando por
cuestión de espacio no es
posible tender taludes de las
paredes o porque las
características de obras
adyacentes no lo permiten.

MEDIDAS PREVENTIVAS CON ENTIBADOS

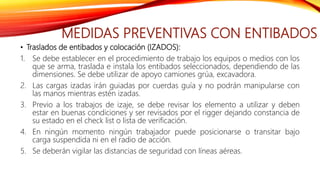

• Traslados de entibados y colocación (IZADOS):
1. Se debe establecer en el procedimiento de trabajo los equipos o medios con los
que se arma, traslada e instala los entibados seleccionados, dependiendo de las
dimensiones. Se debe utilizar de apoyo camiones grúa, excavadora.
2. Las cargas izadas irán guiadas por cuerdas guía y no podrán manipularse con
las manos mientras estén izadas.
3. Previo a los trabajos de izaje, se debe revisar los elemento a utilizar y deben
estar en buenas condiciones y ser revisados por el rigger dejando constancia de
su estado en el check list o lista de verificación.
4. En ningún momento ningún trabajador puede posicionarse o transitar bajo
carga suspendida ni en el radio de acción.
5. Se deberán vigilar las distancias de seguridad con líneas aéreas.

Armado de entibados.
1. En caso de entibados alquilados, el proveedor debe entregar las indicaciones de
armado.
2. El armado de entibado debe estar estipulado en el procedimiento de trabajo
establecido.
3. Antes de ingresar al área de la zanja entibada, en primera instancia debe estar
asegurado que no existe riesgo de caída de material, deslizamiento o derrumbe.
En ningún caso se debe exponer a un trabajador a un área que no sido
controlada.
4. Los entibados deben ser asegurados antes de ingresar al personal.
5. Una vez en interior de entibado, se deberá acondicionar, estabilizar y adaptar el
modulo de entibación al terreno, para asegurarlo.

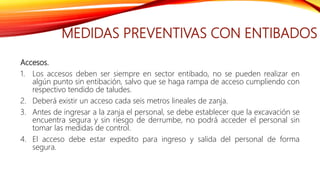

Accesos.
1. Los accesos deben ser siempre en sector entibado, no se pueden realizar en
algún punto sin entibación, salvo que se haga rampa de acceso cumpliendo con
respectivo tendido de taludes.
2. Deberá existir un acceso cada seis metros lineales de zanja.
3. Antes de ingresar a la zanja el personal, se debe establecer que la excavación se
encuentra segura y sin riesgo de derrumbe, no podrá acceder el personal sin
tomar las medidas de control.
4. El acceso debe estar expedito para ingreso y salida del personal de forma
segura.

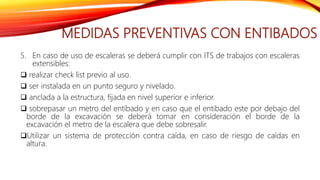

5. En caso de uso de escaleras se deberá cumplir con ITS de trabajos con escaleras
extensibles:
 realizar check list previo al uso.
 ser instalada en un punto seguro y nivelado.
 anclada a la estructura, fijada en nivel superior e inferior.
 sobrepasar un metro del entibado y en caso que el entibado este por debajo del
borde de la excavación se deberá tomar en consideración el borde de la
excavación el metro de la escalera que debe sobresalir.
Utilizar un sistema de protección contra caída, en caso de riesgo de caídas en
altura.

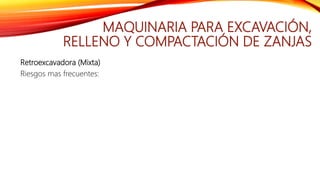

MAQUINARIA PARA EXCAVACIÓN,
RELLENO Y COMPACTACIÓN DE ZANJAS
Retroexcavadora (Mixta)
Riesgos mas frecuentes:

ITS TRABAJOS EN ZANJAS.pptx

Más contenido relacionado

La actualidad más candente

Similar a ITS TRABAJOS EN ZANJAS.pptx

Más de JulioPerez32303

Último

ITS TRABAJOS EN ZANJAS.pptx
