1. TE1 CHECKLIST - DECLARACIÓN DE INSTALACIONES ELÉCTRICAS INTERIORES
Archivo TE1CHKL-DTIE Revisión 3 Fecha 24/08/2006 Preparó DTIE-VB Revisó ALS Aprobó DTIE – VB Página 1
(1)
FORMULARIO
CUMPLE
ITEM ANTECEDENTES A VERIFICAR
Si No N/A
1
El destino de la propiedad indicado en el formulario corresponde a lo
indicado en el plano como titulo
2
Acompaña listado de direcciones, (corresponde cuando sea más de
una instalación)
3
La potencia Instalada Declarada, indicada en formulario es igual a
potencia proyectada, detallada en Cuadro de Carga del plano.
4 Formulario y planos están firmados por el instalador
5
Clasifica el tipo de instalación declarada, de acuerdo a lo dispuesto en
el D.S. N°92/83
6
La clase de licencia ó Título Profesional permite al instalador ejecutar el
tipo de instalación declarada.
7
La potencia total declarada es igual a la potencia total instalada (valido
para instalaciones nuevas)
8
La potencia total instalada es mayor a la potencia total declarada (para
aumentos de capacidad)
9
El pago corresponde a la potencia total declarada, de acuerdo a
Resolución Exenta Nº796/06
(2)
MEMORIA Y ANTECEDENTES
10
Acompaña Memoria Explicativa (para instalaciones eléctricas de 20
Kw o más)
11
Acompaña informe de cálculos de sistema de puesta a tierra ( para 20
Kw de potencia instalada o más y S/E)
12 Acompaña certificado acreditando el carácter Vivienda Social
13
En instalaciones Exteriores, adjunta informe técnico en cumplimiento al
DS. Nº 686/98, del Ministerio de Economía, Fomento y Reconstrucción
(aplicable solo para regiones II, III y IV)
14
Incluye permiso de edificación municipal (solo para Arquitectos y
Constructores Civiles).
PLANOS
CUMPLE
ITEM ANTECEDENTES A VERIFICAR
Si No N/A
15
Acompaña plano de loteo (Válido para Conjuntos Habitacionales,
Condominios, Villas, Poblaciones, etc.)
16 Incluye croquis de ubicación completo.
17 Incluye Diagrama Unilineal
18 Incluye Cuadro(s) de Carga
PLANOS
CUMPLE
ITEM ANTECEDENTES A VERIFICAR
Si No N/A
19
Incluye Cuadro Resumen de Cargas (corresponde con más de un
Cuadro de Carga)
20 Incluye cuadro resumen de láminas (Exigible para más de una lámina)
21
Incluye en cada lamina su numeración según cantidad de planos del
proyecto (ejm.: 1 de 3; 2 de 3 ; 3 de 3. )
22
Incluye en el plano la siguiente nota: LOS MATERIALES QUE
REQUIEREN CERTIFICACIÓN PARA SU USO, CUMPLEN CON
ESTE REQUISITO.
(3)
PLANOS
CUMPLE
ITEM ASPECTOS A VERIFICAR
SI NO N/A
OBS
23 Formato del plano cumple con la norma NCH 2/84
24
Indica expresión gráfica de los cálculos resultantes en el plano (para
instalaciones menores de 20 kW.)
25
Lo dibujado en el plano corresponde a lo declarado como destino de
la propiedad.
26 Incluye denominación de las dependencias en los planos
27 Incluye diagrama unilineal desde la red a la instalación interior.
28 La coordinación de protecciones es adecuada
29 La sección de alimentadores es la adecuada
30 La canalización cumple disposiciones normativas
31
El valor medido de la Puesta a Tierra de Servicio, cumple con el valor
exigido por la norma.
32
El valor medido de la Puesta a Tierra de Protección, cumple con el
valor exigido por la norma.
33
Cantidad de centros por dependencias, cumplen con lo indicado en la
norma
34
Potencia unitarias asignadas a centros, cumplen con el mínimo
exigido por norma.
35
Se justifican cálculos de niveles de iluminación de los recintos
(cuando corresponda)
36
Muestra ubicación de equipos de alumbrado de emergencia
autoenergizados (si corresponde.)
SITUACION FINAL
AD (1) y (2) TD (1), (2) y (3) TT (1), (2), (3), (4) y /5)
N° de presentación 1a
presentación 2ª presentación
Fecha de ingreso Conforme Con observaciones
Funcionario Firma

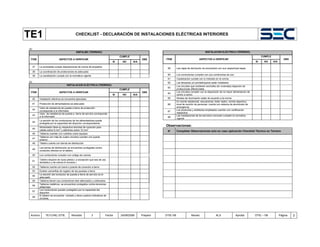

2. TE1 CHECKLIST - DECLARACIÓN DE INSTALACIONES ELÉCTRICAS INTERIORES
Archivo TE1CHKL-DTIE Revisión 3 Fecha 24/08/2006 Preparó DTIE-VB Revisó ALS Aprobó DTIE – VB Página 2
(4)
EMPALME (TERRENO)
CUMPLE
ITEM ASPECTOS A VERIFICAR
SI NO N/A
OBS
37 La acometida cumple disposiciones de norma de empalme.
38 La coordinación de protecciones es adecuada
39 La canalización cumple con la normativa vigente
(5)
INSTALACION ELÉCTRICA (TERRENO)
CUMPLE
ITEM ASPECTOS A VERIFICAR
SI NO N/A
OBS
40 Instalación eléctrica se encuentra ejecutada.
41 Protección de alimentadores es adecuada
42
Valor de resistencia de puesta a tierra de protección
corresponde a lo informado
43
Valor de resistencia de puesta a tierra de servicio corresponde
a lo informado
44
La sección de los conductores de los alimentadores queda
protegida por la capacidad del disyuntor correspondiente
45
Alimentador tiene su respectivo terminal de conexión para
cables sobre 6 mm2
y alambres sobre 10 mm2
46 Tableros cuentan con cubierta cubre equipos.
47
Tableros con más de cuatro circuitos cuentan con puerta
exterior.
48 Tablero cuenta con barras de distribución
49
Las barras de distribución se encuentran protegidas contra
contactos directos en el tablero
50 Los conductores cumplen con código de colores
51
Tablero dispone de luces pilotos ( a excepción que sea de uso
doméstico y de menos 8 circuitos.)
52 Tableros cuenta con barra o puente de conexión a tierra
53 Existen camarillas de registro de las puestas a tierra
54
La sección del conductor de puesta a tierra de servicio es el
adecuado
55 Tableros tienen sus conductores bien afianzados y ordenados
56
Tableros metálicos, se encuentran protegidos contra tensiones
peligrosas
57
Los conductores quedan protegidos por la capacidad del
disyuntor
58
El tablero se encuentra rotulado y tiene cuadros indicativos de
circuitos.
INSTALACION ELÉCTRICA (TERRENO)
CUMPLE
ITEM ASPECTOS A VERIFICAR
SI NO N/A
OBS
59 Las cajas de derivación se encuentran con sus respectivas tapas
60 Los conductores cumplen con sus condiciones de uso
61 Canalización cumple con lo indicado en la norma
62 Las lámparas y/o portalámparas están instalados
63
Los circuitos que contienen enchufes (en viviendas) disponen de
protecciones diferenciales.
64
Los circuitos cumplen con la disposición de no hacer alimentación de
centro a centro
65 Niveles de iluminación están de acuerdo a la norma
66
En recinto asistencial, educacional, hotel, teatro, recinto deportivo,
local de reunión de personas, cuenta con sistema de alumbrado de
emergencia.
67
Los productos y artefactos empleados cuentan con certificación
respectiva.
68
Las instalaciones de los servicios comunes cumplen la normativa
vigente
Observaciones:
Nº Completar Observaciones solo en caso aplicación Checklist Técnico en Terreno
