1. JERARQUIA DE LA MEMORIA
Presentado por :
-Andrés Mayorga
-Fabián Rojas

2. MEMORIA ROM
 La memoria ROM, (read-only memory) o memoria
de sólo lectura, es la memoria que se utiliza para
almacenar los programas que ponen en marcha el
ordenador y realizan los diagnósticos.

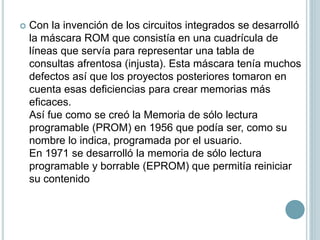

3.  Con la invención de los circuitos integrados se desarrolló
la máscara ROM que consistía en una cuadrícula de
líneas que servía para representar una tabla de
consultas afrentosa (injusta). Esta máscara tenía muchos
defectos así que los proyectos posteriores tomaron en
cuenta esas deficiencias para crear memorias más
eficaces.
Así fue como se creó la Memoria de sólo lectura
programable (PROM) en 1956 que podía ser, como su
nombre lo indica, programada por el usuario.
En 1971 se desarrolló la memoria de sólo lectura
programable y borrable (EPROM) que permitía reiniciar
su contenido

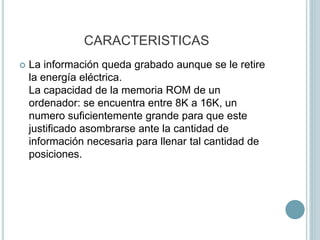

4. CARACTERISTICAS
 La información queda grabado aunque se le retire
la energía eléctrica.
La capacidad de la memoria ROM de un
ordenador: se encuentra entre 8K a 16K, un
numero suficientemente grande para que este
justificado asombrarse ante la cantidad de
información necesaria para llenar tal cantidad de
posiciones.

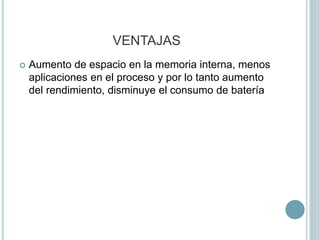

5. VENTAJAS
 Aumento de espacio en la memoria interna, menos
aplicaciones en el proceso y por lo tanto aumento
del rendimiento, disminuye el consumo de batería

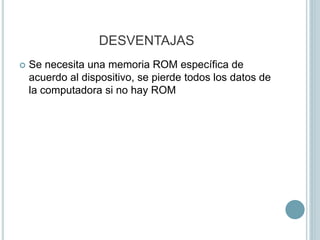

6. DESVENTAJAS
 Se necesita una memoria ROM específica de
acuerdo al dispositivo, se pierde todos los datos de
la computadora si no hay ROM

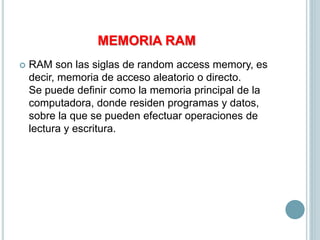

7. MEMORIA RAM
 RAM son las siglas de random access memory, es
decir, memoria de acceso aleatorio o directo.
Se puede definir como la memoria principal de la
computadora, donde residen programas y datos,
sobre la que se pueden efectuar operaciones de
lectura y escritura.

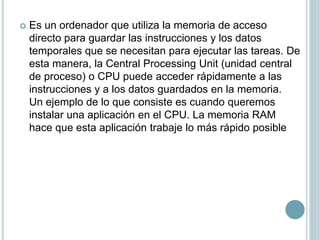

8.  Es un ordenador que utiliza la memoria de acceso
directo para guardar las instrucciones y los datos
temporales que se necesitan para ejecutar las tareas. De
esta manera, la Central Processing Unit (unidad central
de proceso) o CPU puede acceder rápidamente a las
instrucciones y a los datos guardados en la memoria.
Un ejemplo de lo que consiste es cuando queremos
instalar una aplicación en el CPU. La memoria RAM
hace que esta aplicación trabaje lo más rápido posible

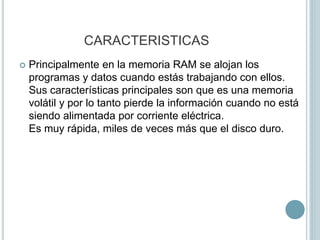

9. CARACTERISTICAS
 Principalmente en la memoria RAM se alojan los
programas y datos cuando estás trabajando con ellos.
Sus características principales son que es una memoria
volátil y por lo tanto pierde la información cuando no está
siendo alimentada por corriente eléctrica.
Es muy rápida, miles de veces más que el disco duro.

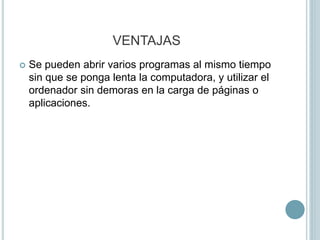

10. VENTAJAS
 Se pueden abrir varios programas al mismo tiempo
sin que se ponga lenta la computadora, y utilizar el
ordenador sin demoras en la carga de páginas o
aplicaciones.

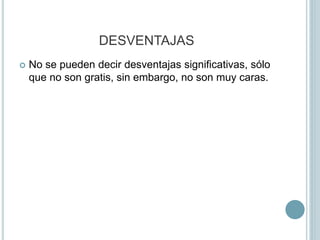

11. DESVENTAJAS
 No se pueden decir desventajas significativas, sólo
que no son gratis, sin embargo, no son muy caras.

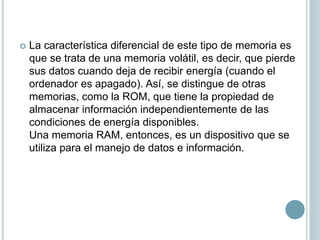

12.  La característica diferencial de este tipo de memoria es
que se trata de una memoria volátil, es decir, que pierde
sus datos cuando deja de recibir energía (cuando el
ordenador es apagado). Así, se distingue de otras
memorias, como la ROM, que tiene la propiedad de
almacenar información independientemente de las
condiciones de energía disponibles.
Una memoria RAM, entonces, es un dispositivo que se
utiliza para el manejo de datos e información.

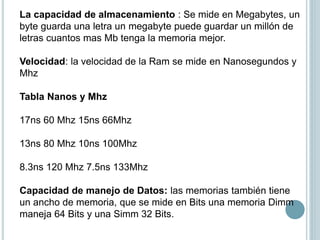

13. La capacidad de almacenamiento : Se mide en Megabytes, un
byte guarda una letra un megabyte puede guardar un millón de
letras cuantos mas Mb tenga la memoria mejor.
Velocidad: la velocidad de la Ram se mide en Nanosegundos y
Mhz
Tabla Nanos y Mhz
17ns 60 Mhz 15ns 66Mhz
13ns 80 Mhz 10ns 100Mhz
8.3ns 120 Mhz 7.5ns 133Mhz
Capacidad de manejo de Datos: las memorias también tiene
un ancho de memoria, que se mide en Bits una memoria Dimm
maneja 64 Bits y una Simm 32 Bits.

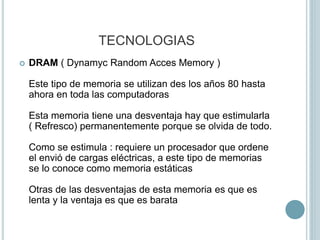

14. TECNOLOGIAS
 DRAM ( Dynamyc Random Acces Memory )
Este tipo de memoria se utilizan des los años 80 hasta
ahora en toda las computadoras
Esta memoria tiene una desventaja hay que estimularla
( Refresco) permanentemente porque se olvida de todo.
Como se estimula : requiere un procesador que ordene
el envió de cargas eléctricas, a este tipo de memorias
se lo conoce como memoria estáticas
Otras de las desventajas de esta memoria es que es
lenta y la ventaja es que es barata

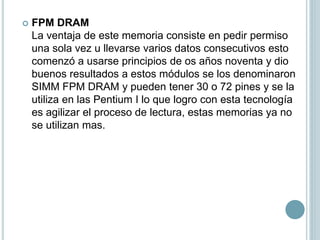

15.  FPM DRAM
La ventaja de este memoria consiste en pedir permiso
una sola vez u llevarse varios datos consecutivos esto
comenzó a usarse principios de os años noventa y dio
buenos resultados a estos módulos se los denominaron
SIMM FPM DRAM y pueden tener 30 o 72 pines y se la
utiliza en las Pentium I lo que logro con esta tecnología
es agilizar el proceso de lectura, estas memorias ya no
se utilizan mas.

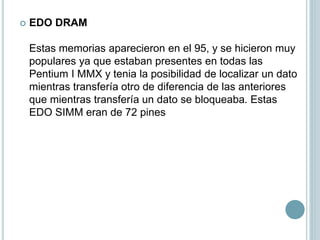

16.  EDO DRAM
Estas memorias aparecieron en el 95, y se hicieron muy
populares ya que estaban presentes en todas las
Pentium I MMX y tenia la posibilidad de localizar un dato
mientras transfería otro de diferencia de las anteriores
que mientras transfería un dato se bloqueaba. Estas
EDO SIMM eran de 72 pines

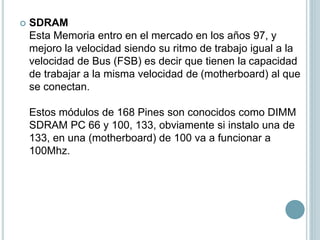

17.  SDRAM
Esta Memoria entro en el mercado en los años 97, y
mejoro la velocidad siendo su ritmo de trabajo igual a la
velocidad de Bus (FSB) es decir que tienen la capacidad
de trabajar a la misma velocidad de (motherboard) al que
se conectan.
Estos módulos de 168 Pines son conocidos como DIMM
SDRAM PC 66 y 100, 133, obviamente si instalo una de
133, en una (motherboard) de 100 va a funcionar a
100Mhz.

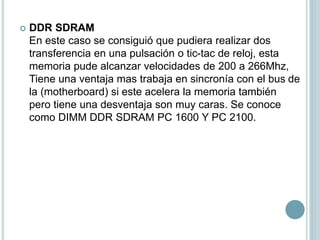

18.  DDR SDRAM
En este caso se consiguió que pudiera realizar dos
transferencia en una pulsación o tic-tac de reloj, esta
memoria pude alcanzar velocidades de 200 a 266Mhz,
Tiene una ventaja mas trabaja en sincronía con el bus de
la (motherboard) si este acelera la memoria también
pero tiene una desventaja son muy caras. Se conoce
como DIMM DDR SDRAM PC 1600 Y PC 2100.

19.  RDRAM
Es una memoria muy costosa y de compleja fabricación
y la utilizan procesador Pentium IV para arriba corre a
velocidades de 800 Mhz sus módulos se denominan
Rimm de 141 pines y con un ancho de 16 bits, para
llenar un banco de memoria de 64 bits hay que instalar 4
memorias, es posible que estas memoria sean retiradas
del mercado por ser tan costosas

20. MEMORIA VIRTUAL
 Es la memoria de un ordenador que se almacena
en el disco duro o en un dispositivo de
almacenamiento extraíble.
Permite al software usar más memoria principal
que la que realmente posee el computador.
Esto quiere decir, que, Si el equipo no tiene
suficiente memoria de acceso aleatorio (RAM) para
ejecutar un programa o una operación, Windows
usa la memoria virtual para compensar la falta.

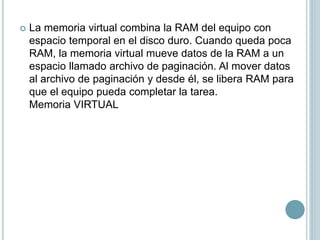

21.  La memoria virtual combina la RAM del equipo con
espacio temporal en el disco duro. Cuando queda poca
RAM, la memoria virtual mueve datos de la RAM a un
espacio llamado archivo de paginación. Al mover datos
al archivo de paginación y desde él, se libera RAM para
que el equipo pueda completar la tarea.
Memoria VIRTUAL

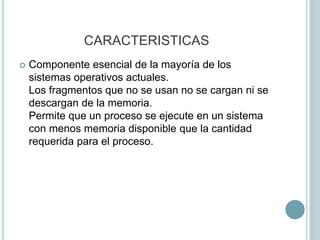

22. CARACTERISTICAS
 Componente esencial de la mayoría de los
sistemas operativos actuales.
Los fragmentos que no se usan no se cargan ni se
descargan de la memoria.
Permite que un proceso se ejecute en un sistema
con menos memoria disponible que la cantidad
requerida para el proceso.

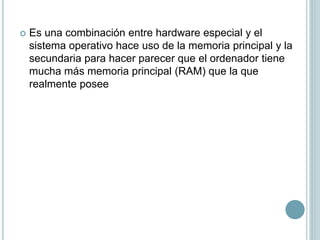

23.  Es una combinación entre hardware especial y el
sistema operativo hace uso de la memoria principal y la
secundaria para hacer parecer que el ordenador tiene
mucha más memoria principal (RAM) que la que
realmente posee

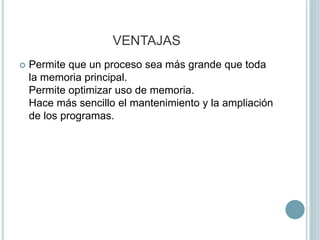

24. VENTAJAS
 Permite que un proceso sea más grande que toda
la memoria principal.
Permite optimizar uso de memoria.
Hace más sencillo el mantenimiento y la ampliación
de los programas.

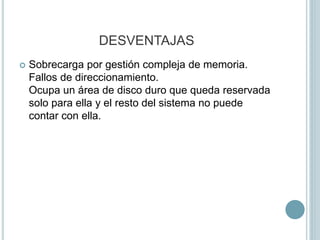

25. DESVENTAJAS
 Sobrecarga por gestión compleja de memoria.
Fallos de direccionamiento.
Ocupa un área de disco duro que queda reservada
solo para ella y el resto del sistema no puede
contar con ella.

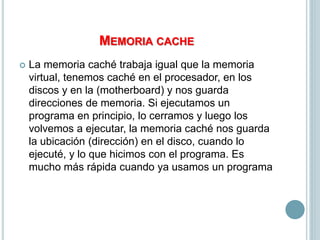

26. MEMORIA CACHE
 La memoria caché trabaja igual que la memoria
virtual, tenemos caché en el procesador, en los
discos y en la (motherboard) y nos guarda
direcciones de memoria. Si ejecutamos un
programa en principio, lo cerramos y luego los
volvemos a ejecutar, la memoria caché nos guarda
la ubicación (dirección) en el disco, cuando lo
ejecuté, y lo que hicimos con el programa. Es
mucho más rápida cuando ya usamos un programa

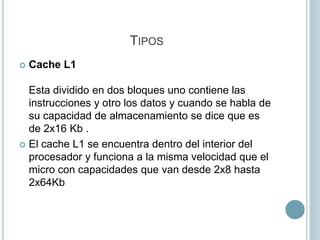

27. TIPOS
 Cache L1
Esta dividido en dos bloques uno contiene las
instrucciones y otro los datos y cuando se habla de
su capacidad de almacenamiento se dice que es
de 2x16 Kb .
 El cache L1 se encuentra dentro del interior del
procesador y funciona a la misma velocidad que el
micro con capacidades que van desde 2x8 hasta
2x64Kb

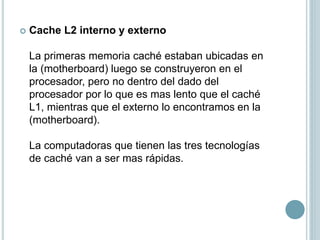

28.  Cache L2 interno y externo
La primeras memoria caché estaban ubicadas en
la (motherboard) luego se construyeron en el
procesador, pero no dentro del dado del
procesador por lo que es mas lento que el caché
L1, mientras que el externo lo encontramos en la
(motherboard).
La computadoras que tienen las tres tecnologías
de caché van a ser mas rápidas.

29.  Cache L3
Algunos microprocesadores soportan un nivel de
caché mas el L3 que esta localizado en la
(motherboard)
 El procesador AMD 6k-3 soporta este caché.

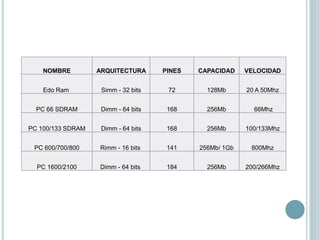

30. NOMBRE ARQUITECTURA PINES CAPACIDAD VELOCIDAD
Edo Ram Simm - 32 bits 72 128Mb 20 A 50Mhz
PC 66 SDRAM Dimm - 64 bits 168 256Mb 66Mhz
PC 100/133 SDRAM Dimm - 64 bits 168 256Mb 100/133Mhz
PC 600/700/800 Rimm - 16 bits 141 256Mb/ 1Gb 800Mhz
PC 1600/2100 Dimm - 64 bits 184 256Mb 200/266Mhz

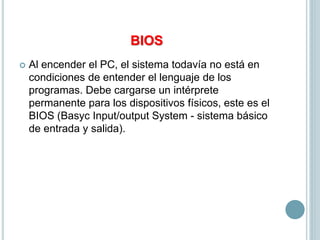

31. BIOS
 Al encender el PC, el sistema todavía no está en
condiciones de entender el lenguaje de los
programas. Debe cargarse un intérprete
permanente para los dispositivos físicos, este es el
BIOS (Basyc Input/output System - sistema básico
de entrada y salida).

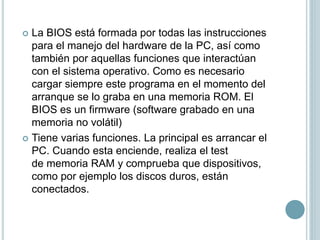

32.  La BIOS está formada por todas las instrucciones
para el manejo del hardware de la PC, así como
también por aquellas funciones que interactúan
con el sistema operativo. Como es necesario
cargar siempre este programa en el momento del
arranque se lo graba en una memoria ROM. El
BIOS es un firmware (software grabado en una
memoria no volátil)
 Tiene varias funciones. La principal es arrancar el
PC. Cuando esta enciende, realiza el test
de memoria RAM y comprueba que dispositivos,
como por ejemplo los discos duros, están
conectados.

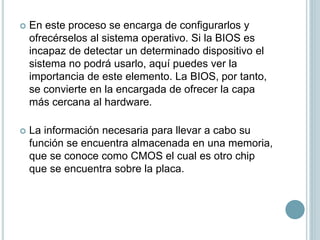

33.  En este proceso se encarga de configurarlos y
ofrecérselos al sistema operativo. Si la BIOS es
incapaz de detectar un determinado dispositivo el
sistema no podrá usarlo, aquí puedes ver la
importancia de este elemento. La BIOS, por tanto,
se convierte en la encargada de ofrecer la capa
más cercana al hardware.
 La información necesaria para llevar a cabo su
función se encuentra almacenada en una memoria,
que se conoce como CMOS el cual es otro chip
que se encuentra sobre la placa.

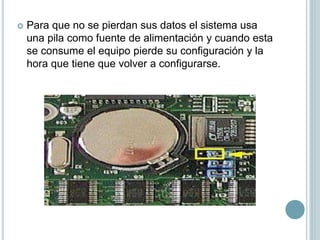

34.  Para que no se pierdan sus datos el sistema usa
una pila como fuente de alimentación y cuando esta
se consume el equipo pierde su configuración y la
hora que tiene que volver a configurarse.

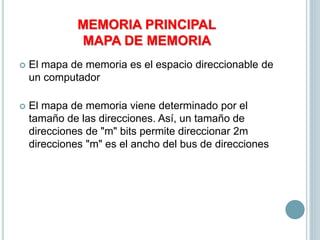

35. MEMORIA PRINCIPAL
MAPA DE MEMORIA
 El mapa de memoria es el espacio direccionable de
un computador
 El mapa de memoria viene determinado por el
tamaño de las direcciones. Así, un tamaño de
direcciones de "m" bits permite direccionar 2m
direcciones "m" es el ancho del bus de direcciones

36.  Ampliación del mapa de memoria. Normalmente no
se suele equipar el computador con toda la
memoria que es capaz de direccionar

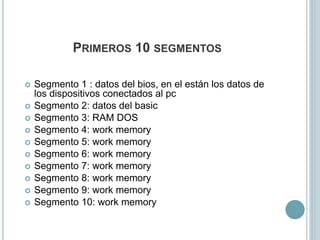

37.  Segmento 1 : datos del bios, en el están los datos de
los dispositivos conectados al pc
 Segmento 2: datos del basic
 Segmento 3: RAM DOS
 Segmento 4: work memory
 Segmento 5: work memory
 Segmento 6: work memory
 Segmento 7: work memory
 Segmento 8: work memory
 Segmento 9: work memory
 Segmento 10: work memory
PRIMEROS 10 SEGMENTOS

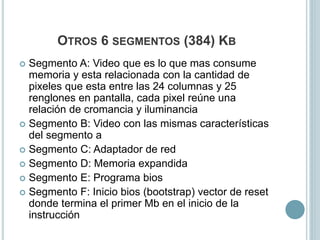

38. OTROS 6 SEGMENTOS (384) KB
 Segmento A: Video que es lo que mas consume
memoria y esta relacionada con la cantidad de
pixeles que esta entre las 24 columnas y 25
renglones en pantalla, cada pixel reúne una
relación de cromancia y iluminancia
 Segmento B: Video con las mismas características
del segmento a
 Segmento C: Adaptador de red
 Segmento D: Memoria expandida
 Segmento E: Programa bios
 Segmento F: Inicio bios (bootstrap) vector de reset
donde termina el primer Mb en el inicio de la
instrucción
