Este documento resume los diferentes tipos de transistores, incluyendo el transistor JFET, MOSFET, fototransistor, transistor de contacto puntual y transistor de unión bipolar. Describe las características clave y la ficha técnica de cada tipo de transistor. La conclusión es que los transistores han facilitado en gran medida el diseño de circuitos electrónicos y que cada tipo se ha desarrollado para satisfacer diferentes necesidades.

1. • Curso: Física Electrónica
• Carrera: Ingeniería de Sistemas
• Alumno: Juvenal Javier Maqque Curo.
2014

2. COMPAÑIAS QUE VENDEN DISPOSITIVOS
ELECTRONICOS
 AG Electrónica S.A . de C.V Componentes profesionales.
 AD Electronics S.A.
 Aiko Int.
 A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.

3. TRANSISTOR
• Es un dispositivo electrónico semiconductor que cumple funciones deamplificador,
oscilador, conmutador o rectificador.

4. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

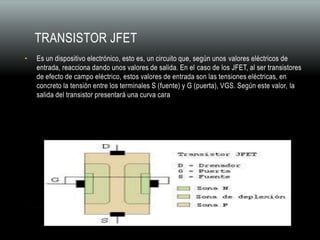

5. TRANSISTOR JFET
• Es un dispositivo electrónico, esto es, un circuito que, según unos valores eléctricos de
entrada, reacciona dando unos valores de salida. En el caso de los JFET, al ser transistores
de efecto de campo eléctrico, estos valores de entrada son las tensiones eléctricas, en
concreto la tensión entre los terminales S (fuente) y G (puerta), VGS. Según este valor, la
salida del transistor presentará una curva cara

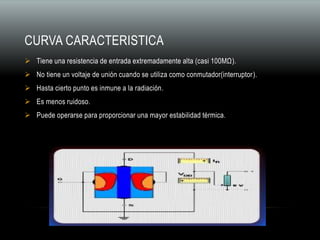

7. CURVA CARACTERISTICA
 Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor estabilidad térmica.

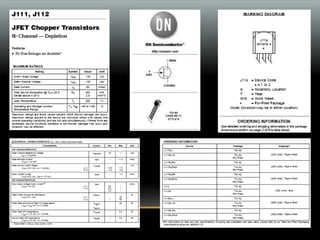

8. FICHA TECNICA

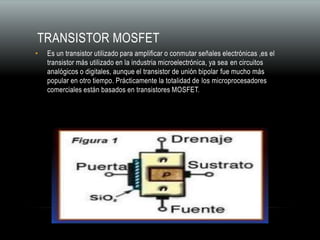

9. TRANSISTOR MOSFET
• Es un transistor utilizado para amplificar o conmutar señales electrónicas ,es el
transistor más utilizado en la industria microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la totalidad de los microprocesadores
comerciales están basados en transistores MOSFET.

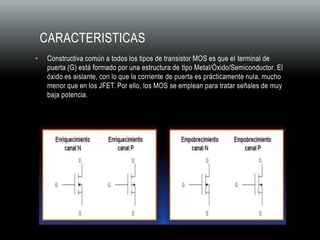

10. CARACTERISTICAS
• Constructiva común a todos los tipos de transistor MOS es que el terminal de
puerta (G) está formado por una estructura de tipo Metal/Óxido/Semiconductor. El
óxido es aislante, con lo que la corriente de puerta es prácticamente nula, mucho
menor que en los JFET. Por ello, los MOS se emplean para tratar señales de muy
baja potencia.

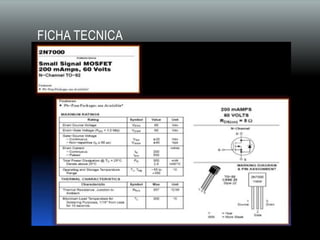

11. FICHA TECNICA

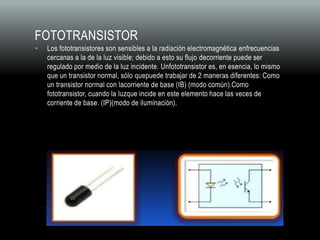

12. FOTOTRANSISTOR
• Los fototransistores son sensibles a la radiación electromagnética enfrecuencias
cercanas a la de la luz visible; debido a esto su flujo decorriente puede ser
regulado por medio de la luz incidente. Unfototransistor es, en esencia, lo mismo
que un transistor normal, sólo quepuede trabajar de 2 maneras diferentes: Como
un transistor normal con lacorriente de base (IB) (modo común).Como
fototransistor, cuando la luzque incide en este elemento hace las veces de
corriente de base. (IP)(modo de iluminación).

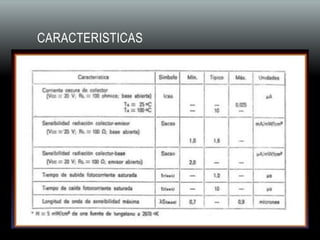

13. CARACTERISTICAS

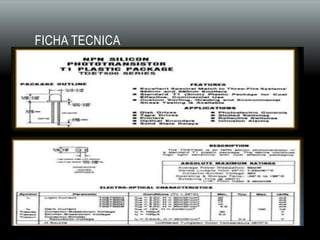

14. FICHA TECNICA

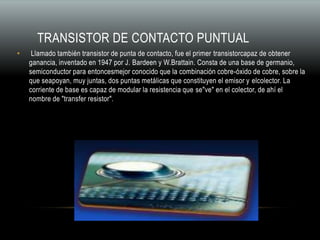

15. TRANSISTOR DE CONTACTO PUNTUAL
• Llamado también transistor de punta de contacto, fue el primer transistorcapaz de obtener
ganancia, inventado en 1947 por J. Bardeen y W.Brattain. Consta de una base de germanio,
semiconductor para entoncesmejor conocido que la combinación cobre-óxido de cobre, sobre la
que seapoyan, muy juntas, dos puntas metálicas que constituyen el emisor y elcolector. La
corriente de base es capaz de modular la resistencia que se"ve" en el colector, de ahí el
nombre de "transfer resistor".

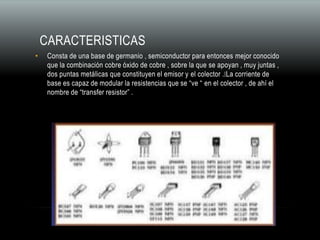

16. CARACTERISTICAS
• Consta de una base de germanio , semiconductor para entonces mejor conocido
que la combinación cobre óxido de cobre , sobre la que se apoyan , muy juntas ,
dos puntas metálicas que constituyen el emisor y el colector . La corriente de
base es capaz de modular la resistencias que se “ve “ en el colector , de ahí el
nombre de “transfer resistor” .

17. FICHA TECNICA

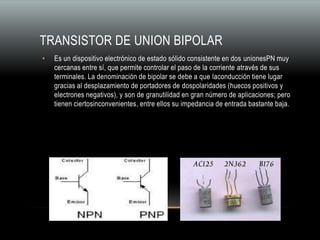

18. TRANSISTOR DE UNION BIPOLAR
• Es un dispositivo electrónico de estado sólido consistente en dos unionesPN muy
cercanas entre sí, que permite controlar el paso de la corriente através de sus
terminales. La denominación de bipolar se debe a que laconducción tiene lugar
gracias al desplazamiento de portadores de dospolaridades (huecos positivos y
electrones negativos), y son de granutilidad en gran número de aplicaciones; pero
tienen ciertosinconvenientes, entre ellos su impedancia de entrada bastante baja.

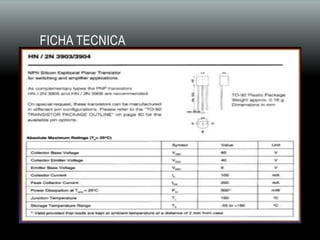

19. FICHA TECNICA

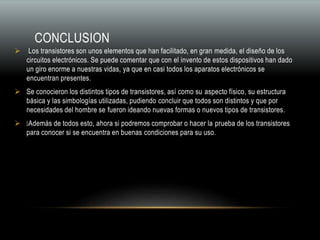

20. CONCLUSION
 Los transistores son unos elementos que han facilitado, en gran medida, el diseño de los
circuitos electrónicos. Se puede comentar que con el invento de estos dispositivos han dado
un giro enorme a nuestras vidas, ya que en casi todos los aparatos electrónicos se
encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su aspecto físico, su estructura
básica y las simbologías utilizadas, pudiendo concluir que todos son distintos y que por
necesidades del hombre se fueron ideando nuevas formas o nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o hacer la prueba de los transistores
para conocer si se encuentra en buenas condiciones para su uso.
