Este documento describe diferentes tipos de transistores, incluyendo sus características y fichas técnicas. Explica transistores JFET, MOSFET, de contacto puntual, fototransistor y de unión bipolar. Cada tipo tiene una estructura y funcionamiento único que lo hace apropiado para diferentes aplicaciones electrónicas. En general, los transistores han facilitado en gran medida el diseño de circuitos electrónicos y se encuentran presentes en casi todos los aparatos modernos.

1. JONATHAN PIÑAS CAYSAHUANA

2. COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS
 AG Electrónica S.A . de C.V Componentes profesionales.
 AD Electronics S.A.
 Aiko Int.
 A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.

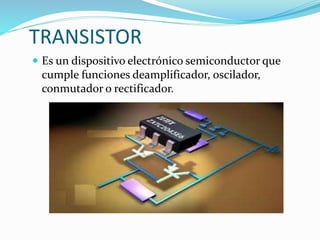

3. TRANSISTOR
 Es un dispositivo electrónico semiconductor que
cumple funciones deamplificador, oscilador,
conmutador o rectificador.

4. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

5. TRANSISTOR JFET
 Es un dispositivo electrónico, esto es, un circuito que,
según unos valores eléctricos de entrada, reacciona
dando unos valores de salida. En el caso de los JFET, al
ser transistores de efecto de campo eléctrico, estos
valores de entrada son las tensiones eléctricas, en
concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del transistor
presentará una curva cara

6. CURVA CARACTERISTICA
Tiene una resistencia de entrada extremadamente
alta (casi 100MΩ).
No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
Hasta cierto punto es inmune a la radiación.
Es menos ruidoso.
Puede operarse para proporcionar una mayor
estabilidad térmica.

7. FICHA TECNICA

8. TRANSISTOR MOSFET
 Es un transistor utilizado para amplificar o
conmutar señales electrónicas ,es el transistor
más utilizado en la industria microelectrónica,
ya sea en circuitos analógicos o digitales, aunque
el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la
totalidad de los microprocesadores comerciales
están basados en transistores MOSFET.

9. CARACTERISTICAS
 Constructiva común a todos los tipos de
transistor MOS es que el terminal de puerta (G)
está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es
aislante, con lo que la corriente de puerta es
prácticamente nula, mucho menor que en los
JFET. Por ello, los MOS se emplean para tratar
señales de muy baja potencia.

10. FICHA TECNICA

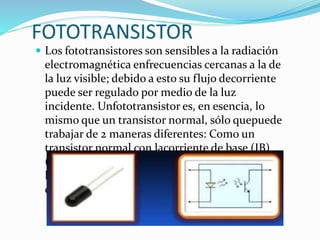

11. FOTOTRANSISTOR
 Los fototransistores son sensibles a la radiación
electromagnética enfrecuencias cercanas a la de
la luz visible; debido a esto su flujo decorriente
puede ser regulado por medio de la luz
incidente. Unfototransistor es, en esencia, lo
mismo que un transistor normal, sólo quepuede
trabajar de 2 maneras diferentes: Como un
transistor normal con lacorriente de base (IB)
(modo común).Como fototransistor, cuando la
luzque incide en este elemento hace las veces de
corriente de base. (IP)(modo de iluminación).

12. CARACTERISTICAS

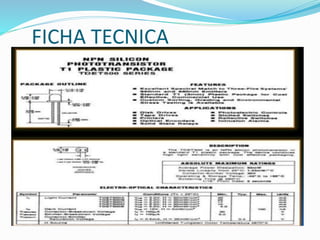

13. FICHA TECNICA

14. TRANSISTOR DE CONTACTO
PUNTUAL
 Llamado también transistor de punta de contacto, fue
el primer transistorcapaz de obtener ganancia,
inventado en 1947 por J. Bardeen y W.Brattain. Consta
de una base de germanio, semiconductor para
entoncesmejor conocido que la combinación cobre-
óxido de cobre, sobre la que seapoyan, muy juntas, dos
puntas metálicas que constituyen el emisor y elcolector.
La corriente de base es capaz de modular la resistencia
que se"ve" en el colector, de ahí el nombre de "transfer
resistor".

15. CARACTERISTICAS
 Consta de una base de germanio ,
semiconductor para entonces mejor conocido
que la combinación cobre óxido de cobre , sobre
la que se apoyan , muy juntas , dos puntas
metálicas que constituyen el emisor y el colector
. La corriente de base es capaz de modular la
resistencias que se “ve “ en el colector , de ahí el
nombre de “transfer resistor” .

16. FICHA TECNICA

17. TRANSISTOR DE UNION
BIPOLAR
 Es un dispositivo electrónico de estado sólido
consistente en dos unionesPN muy cercanas
entre sí, que permite controlar el paso de la
corriente através de sus terminales. La
denominación de bipolar se debe a que
laconducción tiene lugar gracias al
desplazamiento de portadores de
dospolaridades (huecos positivos y electrones
negativos), y son de granutilidad en gran
número de aplicaciones; pero tienen
ciertosinconvenientes, entre ellos su impedancia
de entrada bastante baja.

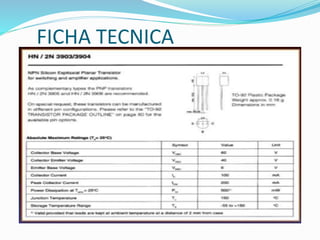

18. FICHA TECNICA

19. CONCLUSION
 Los transistores son unos elementos que han
facilitado, en gran medida, el diseño de los circuitos
electrónicos. Se puede comentar que con el invento de
estos dispositivos han dado un giro enorme a nuestras
vidas, ya que en casi todos los aparatos electrónicos se
encuentran presentes.
Se conocieron los distintos tipos de transistores, así
como su aspecto físico, su estructura básica y las
simbologías utilizadas, pudiendo concluir que todos
son distintos y que por necesidades del hombre se
fueron ideando nuevas formas o nuevos tipos de
transistores.
 Además de todos esto, ahora si podremos comprobar
