2. COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS
 AG Electrónica S.A . de C.V Componentes profesionales.
 AD Electronics S.A.
 Aiko Int.
 A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.

3. TRANSISTOR
 Es un dispositivo electrónico semiconductor que
cumple funciones
deamplificador, oscilador, conmutador o
rectificador.

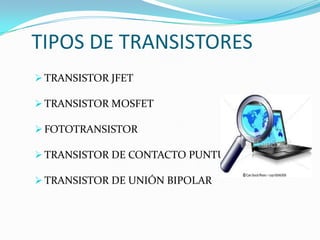

4. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

5. TRANSISTOR JFET

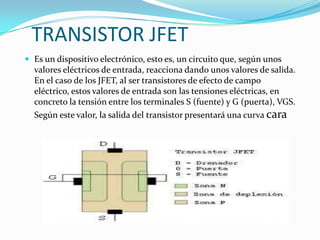

 Es un dispositivo electrónico, esto es, un circuito que, según unos
valores eléctricos de entrada, reacciona dando unos valores de salida.
En el caso de los JFET, al ser transistores de efecto de campo
eléctrico, estos valores de entrada son las tensiones eléctricas, en
concreto la tensión entre los terminales S (fuente) y G (puerta), VGS.
Según este valor, la salida del transistor presentará una curva cara

6. CURVA CARACTERISTICA
 Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor estabilidad térmica.

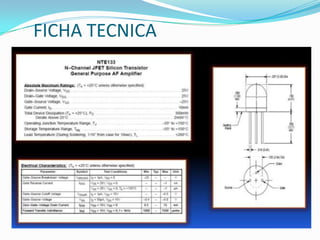

7. FICHA TECNICA

8. TRANSISTOR MOSFET

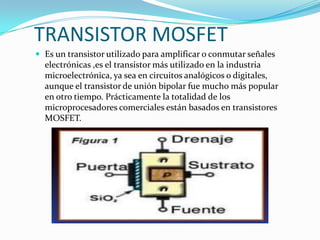

 Es un transistor utilizado para amplificar o conmutar señales
electrónicas ,es el transistor más utilizado en la industria
microelectrónica, ya sea en circuitos analógicos o digitales,
aunque el transistor de unión bipolar fue mucho más popular
en otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en transistores
MOSFET.

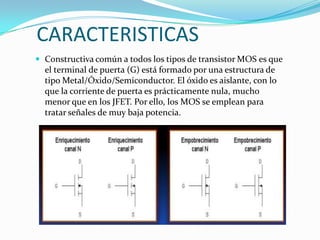

9. CARACTERISTICAS
 Constructiva común a todos los tipos de transistor MOS es que
el terminal de puerta (G) está formado por una estructura de
tipo Metal/Óxido/Semiconductor. El óxido es aislante, con lo
que la corriente de puerta es prácticamente nula, mucho
menor que en los JFET. Por ello, los MOS se emplean para
tratar señales de muy baja potencia.

10. FICHA TECNICA

11. FOTOTRANSISTOR
 Los fototransistores son sensibles a la radiación
electromagnética enfrecuencias cercanas a la de la luz visible;
debido a esto su flujo decorriente puede ser regulado por
medio de la luz incidente. Unfototransistor es, en esencia, lo
mismo que un transistor normal, sólo quepuede trabajar de 2
maneras diferentes: Como un transistor normal con lacorriente
de base (IB) (modo común).Como fototransistor, cuando la
luzque incide en este elemento hace las veces de corriente de
base. (IP)(modo de iluminación).

12. CARACTERISTICAS

13. FICHA TECNICA

14. TRANSISTOR DE CONTACTO
PUNTUAL
 Llamado también transistor de punta de contacto, fue el primer
transistorcapaz de obtener ganancia, inventado en 1947 por J. Bardeen y
W.Brattain. Consta de una base de germanio, semiconductor para
entoncesmejor conocido que la combinación cobre-óxido de cobre, sobre
la que seapoyan, muy juntas, dos puntas metálicas que constituyen el
emisor y elcolector. La corriente de base es capaz de modular la
resistencia que se"ve" en el colector, de ahí el nombre de "transfer
resistor".

15. CARACTERISTICAS
 Consta de una base de germanio , semiconductor para
entonces mejor conocido que la combinación cobre óxido de
cobre , sobre la que se apoyan , muy juntas , dos puntas
metálicas que constituyen el emisor y el colector . corriente
La
de base es capaz de modular la resistencias que se “ve “ en el
colector , de ahí el nombre de “transfer resistor” .

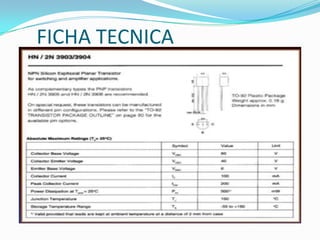

16. FICHA TECNICA

17. TRANSISTOR DE UNION
BIPOLAR
 Es un dispositivo electrónico de estado sólido consistente en
dos unionesPN muy cercanas entre sí, que permite controlar el
paso de la corriente através de sus terminales. La
denominación de bipolar se debe a que laconducción tiene
lugar gracias al desplazamiento de portadores de
dospolaridades (huecos positivos y electrones negativos), y son
de granutilidad en gran número de aplicaciones; pero tienen
ciertosinconvenientes, entre ellos su impedancia de entrada
bastante baja.

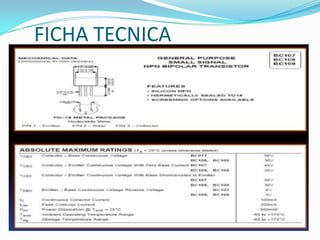

18. FICHA TECNICA

19. CONCLUSION
 Los transistores son unos elementos que han facilitado, en gran
medida, el diseño de los circuitos electrónicos. Se puede
comentar que con el invento de estos dispositivos han dado un
giro enorme a nuestras vidas, ya que en casi todos los aparatos
electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su
aspecto físico, su estructura básica y las simbologías
utilizadas, pudiendo concluir que todos son distintos y que por
necesidades del hombre se fueron ideando nuevas formas o
nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o hacer la
prueba de los transistores para conocer si se encuentra en buenas
condiciones para su uso.
