1. TRANSISTORES
MICHAEL PAUL RIVERA FLORES
FISICA ELECTRONICA
INGENIERIA DE SISTEMAS

2. COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS
AG Electrónica S.A . de C.V Componentes profesionales.
 AD Electronics S.A.
Aiko Int.
A Y B INDUSTRIAL Y COMERCIAL LTDA.
ALFALED.
ASC ELECTRONICA S.A.

3. TRANSISTOR
 Es un dispositivo electrónico semiconductor que cumple
funciones deamplificador, oscilador, conmutador o
rectificador.

4. TIPOS DE TRANSISTORES
TRANSISTOR JFET
TRANSISTOR MOSFET
FOTOTRANSISTOR
TRANSISTOR DE CONTACTO PUNTUAL
TRANSISTOR DE UNIÓN BIPOLAR

5. TRANSISTOR JFET

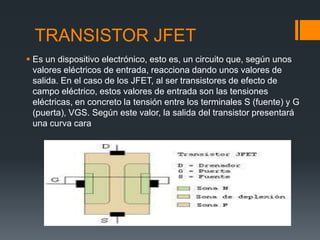

 Es un dispositivo electrónico, esto es, un circuito que, según unos
valores eléctricos de entrada, reacciona dando unos valores de
salida. En el caso de los JFET, al ser transistores de efecto de
campo eléctrico, estos valores de entrada son las tensiones
eléctricas, en concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del transistor presentará
una curva cara

6. CURVA CARACTERISTICA

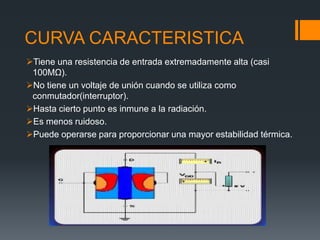

Tiene una resistencia de entrada extremadamente alta (casi
100MΩ).
No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
Hasta cierto punto es inmune a la radiación.
Es menos ruidoso.
Puede operarse para proporcionar una mayor estabilidad térmica.

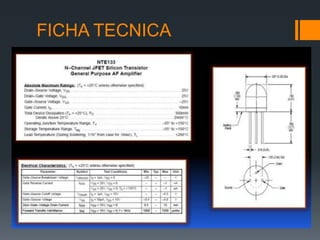

7. FICHA TECNICA

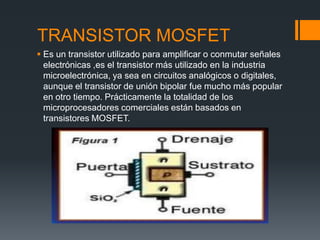

8. TRANSISTOR MOSFET
 Es un transistor utilizado para amplificar o conmutar señales
electrónicas ,es el transistor más utilizado en la industria
microelectrónica, ya sea en circuitos analógicos o digitales,
aunque el transistor de unión bipolar fue mucho más popular
en otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en
transistores MOSFET.

9. CARACTERISTICAS

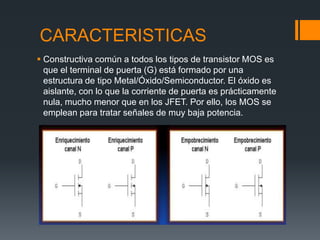

 Constructiva común a todos los tipos de transistor MOS es
que el terminal de puerta (G) está formado por una
estructura de tipo Metal/Óxido/Semiconductor. El óxido es
aislante, con lo que la corriente de puerta es prácticamente
nula, mucho menor que en los JFET. Por ello, los MOS se
emplean para tratar señales de muy baja potencia.

10. FICHA TECNICA

11. FOTOTRANSISTOR
 Los fototransistores son sensibles a la radiación
electromagnética enfrecuencias cercanas a la de la luz
visible; debido a esto su flujo decorriente puede ser regulado
por medio de la luz incidente. Unfototransistor es, en
esencia, lo mismo que un transistor normal, sólo quepuede
trabajar de 2 maneras diferentes: Como un transistor normal
con lacorriente de base (IB) (modo común).Como
fototransistor, cuando la luzque incide en este elemento hace
las veces de corriente de base. (IP)(modo de iluminación).

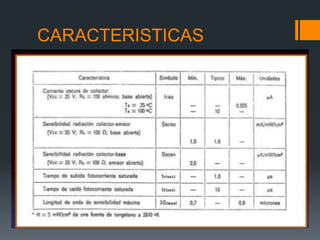

12. CARACTERISTICAS

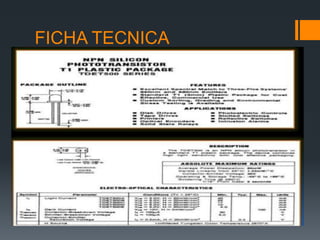

13. FICHA TECNICA

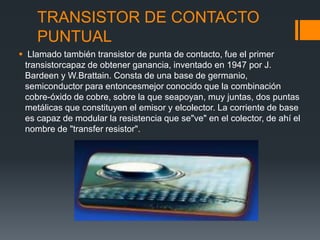

14. TRANSISTOR DE CONTACTO
PUNTUAL
 Llamado también transistor de punta de contacto, fue el primer
transistorcapaz de obtener ganancia, inventado en 1947 por J.
Bardeen y W.Brattain. Consta de una base de germanio,
semiconductor para entoncesmejor conocido que la combinación
cobre-óxido de cobre, sobre la que seapoyan, muy juntas, dos puntas
metálicas que constituyen el emisor y elcolector. La corriente de base
es capaz de modular la resistencia que se"ve" en el colector, de ahí el
nombre de "transfer resistor".

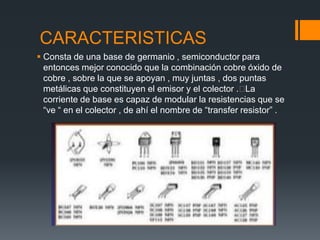

15. CARACTERISTICAS
 Consta de una base de germanio , semiconductor para
entonces mejor conocido que la combinación cobre óxido de
cobre , sobre la que se apoyan , muy juntas , dos puntas
metálicas que constituyen el emisor y el colector .La
corriente de base es capaz de modular la resistencias que se
“ve “ en el colector , de ahí el nombre de “transfer resistor” .

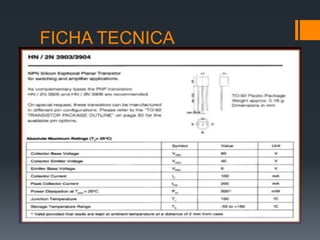

16. FICHA TECNICA

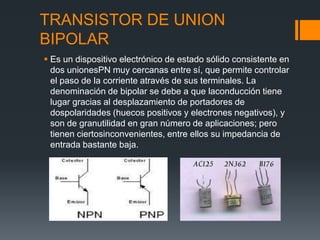

17. TRANSISTOR DE UNION
BIPOLAR
 Es un dispositivo electrónico de estado sólido consistente en
dos unionesPN muy cercanas entre sí, que permite controlar
el paso de la corriente através de sus terminales. La
denominación de bipolar se debe a que laconducción tiene
lugar gracias al desplazamiento de portadores de
dospolaridades (huecos positivos y electrones negativos), y
son de granutilidad en gran número de aplicaciones; pero
tienen ciertosinconvenientes, entre ellos su impedancia de
entrada bastante baja.

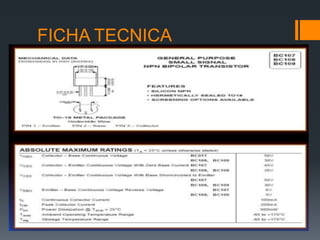

18. FICHA TECNICA

19. CONCLUSION

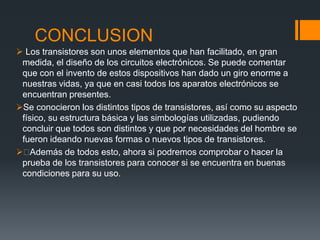

 Los transistores son unos elementos que han facilitado, en gran
medida, el diseño de los circuitos electrónicos. Se puede comentar
que con el invento de estos dispositivos han dado un giro enorme a
nuestras vidas, ya que en casi todos los aparatos electrónicos se
encuentran presentes.
Se conocieron los distintos tipos de transistores, así como su aspecto
físico, su estructura básica y las simbologías utilizadas, pudiendo
concluir que todos son distintos y que por necesidades del hombre se
fueron ideando nuevas formas o nuevos tipos de transistores.
Además de todos esto, ahora si podremos comprobar o hacer la
prueba de los transistores para conocer si se encuentra en buenas
condiciones para su uso.
