1. TRANSISTORES
CARLOS E. ZAPATA EUSCATE
FÍSICA ELECTRÓNICA
ING. SISTEMAS

2. COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS
o AG Electrónica S.A . de C.V Componentes profesionales.
o AD Electronics S.A.
o Aiko Int.
o A Y B INDUSTRIAL Y COMERCIAL LTDA.
o ALFALED.
o ASC ELECTRONICA S.A.

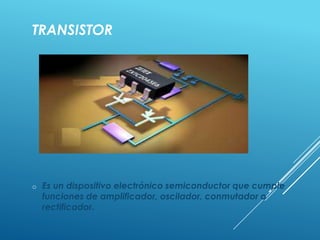

3. TRANSISTOR
o Es un dispositivo electrónico semiconductor que cumple
funciones de amplificador, oscilador, conmutador o
rectificador.

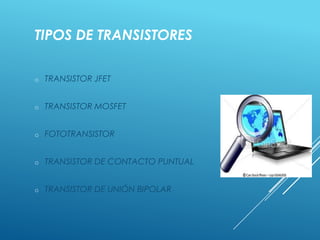

4. TIPOS DE TRANSISTORES
o TRANSISTOR JFET
o TRANSISTOR MOSFET
o FOTOTRANSISTOR
o TRANSISTOR DE CONTACTO PUNTUAL
o TRANSISTOR DE UNIÓN BIPOLAR

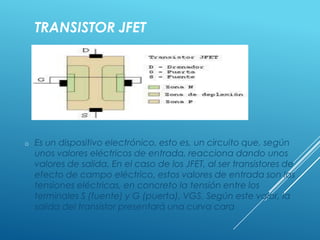

5. TRANSISTOR JFET
o Es un dispositivo electrónico, esto es, un circuito que, según
unos valores eléctricos de entrada, reacciona dando unos
valores de salida. En el caso de los JFET, al ser transistores de
efecto de campo eléctrico, estos valores de entrada son las
tensiones eléctricas, en concreto la tensión entre los
terminales S (fuente) y G (puerta), VGS. Según este valor, la
salida del transistor presentará una curva cara

6. CURVA CARACTERISTICA
o Tiene una resistencia de entrada extremadamente alta (casi
100MΩ).
o No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
o Hasta cierto punto es inmune a la radiación.
o Es menos ruidoso.
o Puede operarse para proporcionar una mayor estabilidad
térmica.

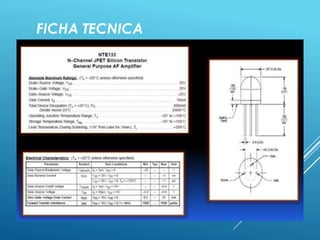

7. FICHA TECNICA

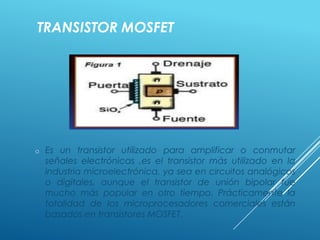

8. TRANSISTOR MOSFET
o Es un transistor utilizado para amplificar o conmutar
señales electrónicas ,es el transistor más utilizado en la
industria microelectrónica, ya sea en circuitos analógicos
o digitales, aunque el transistor de unión bipolar fue
mucho más popular en otro tiempo. Prácticamente la
totalidad de los microprocesadores comerciales están
basados en transistores MOSFET.

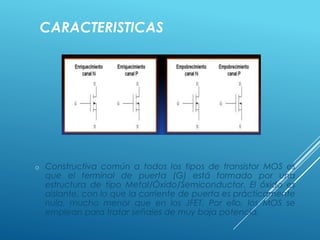

9. CARACTERISTICAS
o Constructiva común a todos los tipos de transistor MOS es
que el terminal de puerta (G) está formado por una
estructura de tipo Metal/Óxido/Semiconductor. El óxido es
aislante, con lo que la corriente de puerta es prácticamente
nula, mucho menor que en los JFET. Por ello, los MOS se
emplean para tratar señales de muy baja potencia.

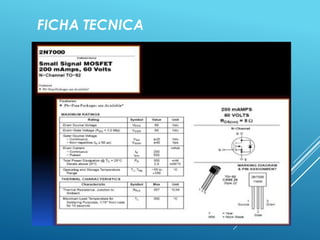

10. FICHA TECNICA

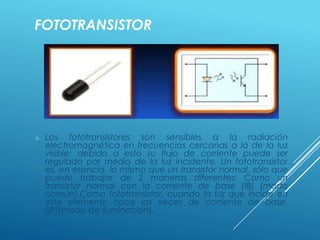

11. FOTOTRANSISTOR
o Los fototransistores son sensibles a la radiación
electromagnética en frecuencias cercanas a la de la luz
visible; debido a esto su flujo de corriente puede ser
regulado por medio de la luz incidente. Un fototransistor
es, en esencia, lo mismo que un transistor normal, sólo que
puede trabajar de 2 maneras diferentes: Como un
transistor normal con la corriente de base (IB) (modo
común).Como fototransistor, cuando la luz que incide en
este elemento hace las veces de corriente de base.
(IP)(modo de iluminación).

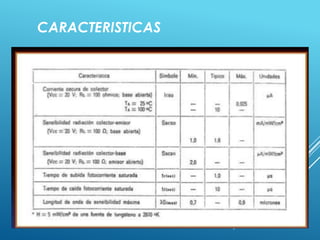

12. CARACTERISTICAS

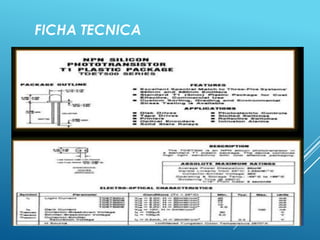

13. FICHA TECNICA

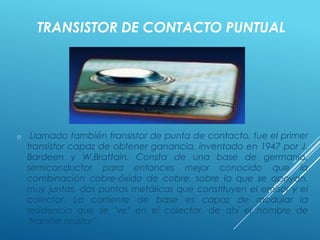

14. TRANSISTOR DE CONTACTO PUNTUAL
o Llamado también transistor de punta de contacto, fue el primer
transistor capaz de obtener ganancia, inventado en 1947 por J.
Bardeen y W.Brattain. Consta de una base de germanio,
semiconductor para entonces mejor conocido que la
combinación cobre-óxido de cobre, sobre la que se apoyan,
muy juntas, dos puntas metálicas que constituyen el emisor y el
colector. La corriente de base es capaz de modular la
resistencia que se "ve" en el colector, de ahí el nombre de
"transfer resistor".

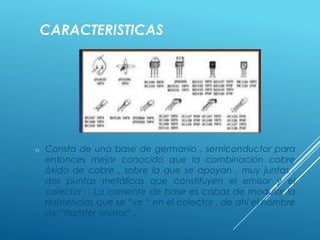

15. CARACTERISTICAS
o Consta de una base de germanio , semiconductor para
entonces mejor conocido que la combinación cobre
óxido de cobre , sobre la que se apoyan , muy juntas ,
dos puntas metálicas que constituyen el emisor y el
colector .La corriente de base es capaz de modular la
resistencias que se “ve “ en el colector , de ahí el nombre
de “transfer resistor” .

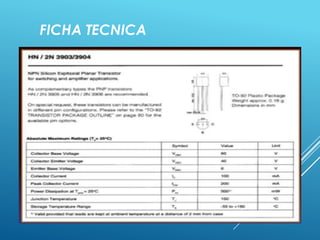

16. FICHA TECNICA

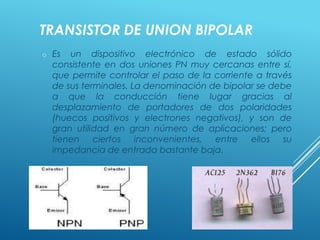

17. TRANSISTOR DE UNION BIPOLAR
o Es un dispositivo electrónico de estado sólido
consistente en dos uniones PN muy cercanas entre sí,
que permite controlar el paso de la corriente a través
de sus terminales. La denominación de bipolar se debe
a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades
(huecos positivos y electrones negativos), y son de
gran utilidad en gran número de aplicaciones; pero
tienen ciertos inconvenientes, entre ellos su
impedancia de entrada bastante baja.

18. FICHA TECNICA
