1. JHOAN ALEXANDER CHUNGA ORDINOLA
INGENIERIA DE SISTEMAS

2. COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS
 AG Electrónica S.A . de C.V Componentes profesionales.

AD Electronics S.A.
 Aiko Int.
 A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.

3. TRANSISTOR
 Es un dispositivo electrónico semiconductor que cumple funciones de
amplificador, oscilador, conmutador o rectificador.

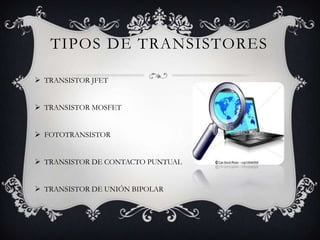

4. TIPOS DE TRANSISTORES
 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

5. TRANSISTOR JFET
 Es un dispositivo electrónico, esto es, un circuito que, según unos valores eléctricos de
entrada, reacciona dando unos valores de salida. En el caso de los JFET, al ser transistores de
efecto de campo eléctrico, estos valores de entrada son las tensiones eléctricas, en concreto la
tensión entre los terminales S (fuente) y G (puerta), VGS. Según este valor, la salida del
transistor presentará una curva cara

6. CURVA CARACTERISTICA
 Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor estabilidad térmica.

7. TRANSISTOR MOSFET
 Es un transistor utilizado para amplificar o conmutar señales electrónicas ,es
el transistor más utilizado en la industria microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la totalidad de los microprocesadores
comerciales están basados en transistores MOSFET.

8. CARACTERISTICAS
 Constructiva común a todos los tipos de transistor MOS es que el terminal
de puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de
puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los MOS
se emplean para tratar señales de muy baja potencia.

9. FOTOTRANSISTOR
 Los fototransistores son sensibles a la radiación electromagnética enfrecuencias
cercanas a la de la luz visible; debido a esto su flujo decorriente puede ser regulado por
medio de la luz incidente. Unfototransistor es, en esencia, lo mismo que un transistor
normal, sólo quepuede trabajar de 2 maneras diferentes: Como un transistor normal con
lacorriente de base (IB) (modo común).Como fototransistor, cuando la luzque incide en
este elemento hace las veces de corriente de base. (IP)(modo de iluminación).

10. CARACTERISTICAS

11. FICHA TECNICA

12. TRANSISTOR DE CONTACTO
PUNTUAL
 Llamado también transistor de punta de contacto, fue el primer transistorcapaz de
obtener ganancia, inventado en 1947 por J. Bardeen y W.Brattain. Consta de una base de
germanio, semiconductor para entoncesmejor conocido que la combinación cobre-óxido de
cobre, sobre la que seapoyan, muy juntas, dos puntas metálicas que constituyen el emisor y
elcolector. La corriente de base es capaz de modular la resistencia que se"ve" en el colector,
de ahí el nombre de "transfer resistor".

13. CARACTERISTICAS
 Consta de una base de germanio , semiconductor para entonces mejor
conocido que la combinación cobre óxido de cobre , sobre la que se apoyan ,
muy juntas , dos puntas metálicas que constituyen el emisor y el colector .
La
corriente de base es capaz de modular la resistencias que se “ve “ en el colector ,
de ahí el nombre de “transfer resistor” .

14. FICHA TECNICA

15. TRANSISTOR DE UNION
BIPOLAR
 Es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre
sí, que permite controlar el paso de la corriente a través de sus terminales. La denominación de bipolar
se debe a que la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades
(huecos positivos y electrones negativos), y son de gran utilidad en gran número de aplicaciones; pero
tienen ciertos inconvenientes, entre ellos su impedancia de entrada bastante baja.

16. FICHA TECNICA

17. CONCLUSION
 Los transistores son unos elementos que han facilitado, en gran medida, el diseño de los circuitos
electrónicos. Se puede comentar que con el invento de estos dispositivos han dado un giro enorme a
nuestras vidas, ya que en casi todos los aparatos electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su aspecto físico, su estructura básica y
las simbologías utilizadas, pudiendo concluir que todos son distintos y que por necesidades del
hombre se fueron ideando nuevas formas o nuevos tipos de transistores.
 
Además de todos esto, ahora si podremos comprobar o hacer la prueba de los transistores para
conocer si se encuentra en buenas condiciones para su uso.
