Este documento presenta información sobre diferentes tipos de transistores, incluyendo sus características y usos. Describe los transistores JFET, MOSFET, de contacto puntual, fototransistor, y de unión bipolar, así como compañías que venden dispositivos electrónicos y cómo probar transistores. Concluye que los transistores han revolucionado los aparatos electrónicos y que es importante conocer sus diferentes tipos y propiedades.

1. CARLOS ENRIQUE ROTTIERS ALARCON
FISICA ELECTRONICA
INGENERIA DE SISTEMAS

2. 
 AG Electrónica S.A . de C.V Componentes
profesionales.
 AD Electronics S.A.
 Aiko Int.
 A Y B INDUSTRIAL Y COMERCIAL LTDA.
 ALFALED.
 ASC ELECTRONICA S.A.
COMPAÑIAS QUE VENDEN
DISPOSITIVOS ELECTRONICOS

3. 

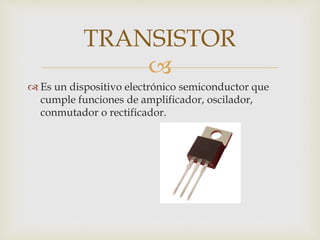

 Es un dispositivo electrónico semiconductor que
cumple funciones de amplificador, oscilador,
conmutador o rectificador.
TRANSISTOR

4. 

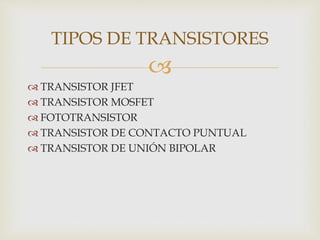

 TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR
TIPOS DE TRANSISTORES

5. 

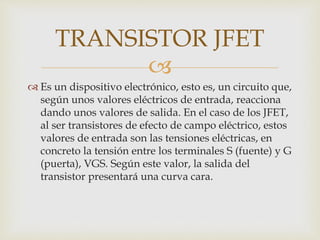

 Es un dispositivo electrónico, esto es, un circuito que,
según unos valores eléctricos de entrada, reacciona
dando unos valores de salida. En el caso de los JFET,
al ser transistores de efecto de campo eléctrico, estos
valores de entrada son las tensiones eléctricas, en
concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del
transistor presentará una curva cara.
TRANSISTOR JFET

6. 
 Tiene una resistencia de entrada extremadamente
alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor
estabilidad térmica.
CURVA CARACTERISTICA

7. 

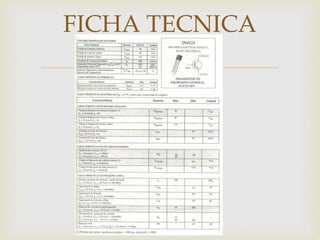

FICHA TECNICA

8. 

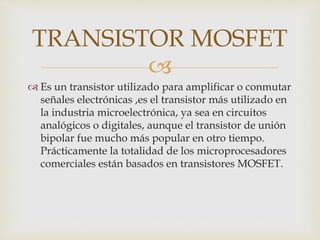

 Es un transistor utilizado para amplificar o conmutar
señales electrónicas ,es el transistor más utilizado en
la industria microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el transistor de unión
bipolar fue mucho más popular en otro tiempo.
Prácticamente la totalidad de los microprocesadores
comerciales están basados en transistores MOSFET.
TRANSISTOR MOSFET

9. 

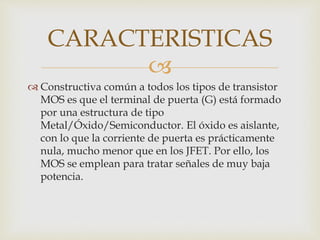

 Constructiva común a todos los tipos de transistor
MOS es que el terminal de puerta (G) está formado
por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante,
con lo que la corriente de puerta es prácticamente
nula, mucho menor que en los JFET. Por ello, los
MOS se emplean para tratar señales de muy baja
potencia.
CARACTERISTICAS

10. 
FICHA TECNICA

11. 
 Los fototransistores son sensibles a la radiación
electromagnética en frecuencias cercanas a la de la
luz visible; debido a esto su flujo de corriente puede
ser regulado por medio de la luz incidente. Un
fototransistor es, en esencia, lo mismo que un
transistor normal, sólo que puede trabajar de 2
maneras diferentes: Como un transistor normal con
la corriente de base (IB) (modo común).Como
fototransistor, cuando la luz que incide en este
elemento hace las veces de corriente de base.
(IP)(modo de iluminación).
FOTOTRANSISTOR

12. 

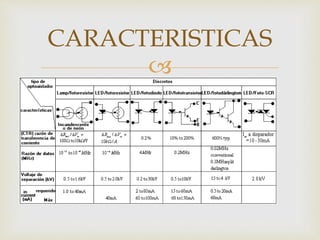

CARACTERISTICAS

13. 
FICHA TECNICA

14. 
 Llamado también transistor de punta de contacto,
fue el primer transistor capaz de obtener ganancia,
inventado en 1947 por J. Bardeen y W. Brattain.
Consta de una base de germanio, semiconductor
para entonces mejor conocido que la combinación
cobre-óxido de cobre, sobre la que sea poyan, muy
juntas, dos puntas metálicas que constituyen el
emisor y el colector. La corriente de base es capaz de
modular la resistencia que se "ve" en el colector, de
ahí el nombre de "transfer resistor".
TRANSISTOR DE CONTACTO
PUNTUAL

15. 

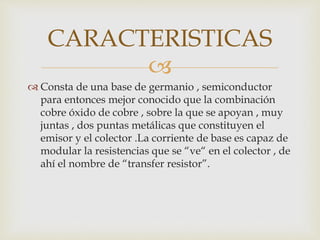

 Consta de una base de germanio , semiconductor
para entonces mejor conocido que la combinación
cobre óxido de cobre , sobre la que se apoyan , muy
juntas , dos puntas metálicas que constituyen el
emisor y el colector .La corriente de base es capaz de
modular la resistencias que se “ve“ en el colector , de
ahí el nombre de “transfer resistor”.
CARACTERISTICAS

16. 

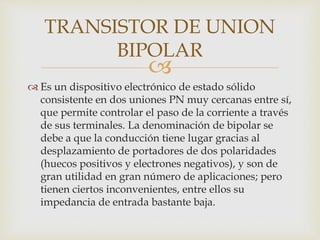

 Es un dispositivo electrónico de estado sólido
consistente en dos uniones PN muy cercanas entre sí,
que permite controlar el paso de la corriente a través
de sus terminales. La denominación de bipolar se
debe a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades
(huecos positivos y electrones negativos), y son de
gran utilidad en gran número de aplicaciones; pero
tienen ciertos inconvenientes, entre ellos su
impedancia de entrada bastante baja.
TRANSISTOR DE UNION
BIPOLAR

17. 

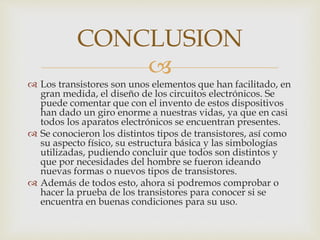

 Los transistores son unos elementos que han facilitado, en
gran medida, el diseño de los circuitos electrónicos. Se
puede comentar que con el invento de estos dispositivos
han dado un giro enorme a nuestras vidas, ya que en casi
todos los aparatos electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como
su aspecto físico, su estructura básica y las simbologías
utilizadas, pudiendo concluir que todos son distintos y
que por necesidades del hombre se fueron ideando
nuevas formas o nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o
hacer la prueba de los transistores para conocer si se
encuentra en buenas condiciones para su uso.
CONCLUSION
