1. UNIVERSIDAD POLITÉCNICA DE EL SALVADOR
FACULTAD DE INGENIERÍA Y ARQUITECTURA
ESCUELA DE INGENERÍA CIVIL
MECÁNICA DE LOS SUELOS
LABORATORIO N°1
NOMBRE DE LA PRÁCTICA:REDUCCIÓN DE LAS MUESTRAS
DE AGREGADO A TAMAÑO DE PRUEBA.
NORMADE REFERENCIA:ASTM C 702 - 01
INSTRUCTOR:OLIVER ERAZO.
INTEGRANTES:
FIBRIAN SOMOZA, CAROLINA CONCEPCIÓN FS201501
GONZÁLEZ CONTRERAS, ZOILA YANETH GC201401
MAZARIEGO LUIS JOSÉ M
MENDOZA SÁNCHEZ, LUIS FELIPE MS201403
SORIANO LÓPEZ, JOSÉ HERBERTH SL200901
FECHA DE ENTREGA:SÁBADO 05 DE SEPTIEMBRE DE 2015.

2. INTRODUCCIÓN.
El presente reporte hace referencia a la práctica de laboratorio que lleva
como nombre: Reduccióndelas Muestras de Agregado a Tamaño dePrueba;
tomando así la norma de referencia ASTM C 702 - 01, la cual posee todos
los requerimientos necesarios para el desarrollo de este laboratorio;
estableciendo tres métodos de reducción de muestras: método A Partidor
Mecánico, Método B Cuarteo Manual, Método C Apilado Miniatura,
desarrollando el método B Cuarteo Manual.
El cuarteo de las muestras se aplica frecuentemente en el campo, cuando
el volumen del material que se obtiene al muestrear sobrepasa la cantidad
que se necesita remitir al laboratorio así mismo en el laboratorio se cuartean
las muestras para un ensayo.

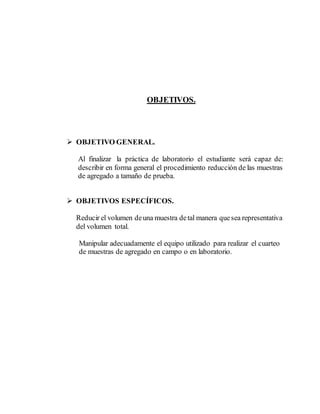

3. OBJETIVOS.
 OBJETIVO GENERAL.
Al finalizar la práctica de laboratorio el estudiante será capaz de:
describir en forma general el procedimiento reducción de las muestras
de agregado a tamaño de prueba.
 OBJETIVOS ESPECÍFICOS.
Reducir el volumen deuna muestra detal manera quesea representativa
del volumen total.
Manipular adecuadamente el equipo utilizado para realizar el cuarteo
de muestras de agregado en campo o en laboratorio.

4. PROCEDIMIENTO DE LA PRÁCTICA.
 SELECCIÓN DEL MÉTODO.
AGREGADO FINO:
1. Cuando un agregado fino este seco. Que la condición saturada
superficialmente seca, reduzca el tamaño de las muestras utilizando
un partidor mecánico de acuerdo al método A.
2. Cuando un agregado presente humedad libre en la superficie de las
partículas, reduzca el tamaño de las muestras por cuarteo de
acuerdo al método B, o como un apilamiento miniatura, como se
describe en el método C.
2.1 Si se desea el uso del método B o método C y la muestra no
tiene humedad libre en la superficie de la partícula, la muestra
puede ser humedecida para alcanzar esta condición, mezcle
completamente, y entonces efectúa la reducción de la muestra.
2.2 Si se desea usar el método A y la muestra tie4ne humedad libre
en la superficie de las partículas, la muestra entera puede ser
secada para al menos la condición superficialmente seca, usando
temperaturas que no exceda la especificada por alguno de los
ensayos contemplados, y entonces realizar la reducción de la
muestra. Alternativamente, si la muestra húmeda es muy grande, se
puedehacer una reducciónpreliminar usando un partidormecánico,
que tenga conductos de una abertura de 1 ½” o mayor para reducir
la muestra a no menos de 5000 g. Seque esta porción obtenida y
reduzca la muestra a tamaño de prueba por el método A.

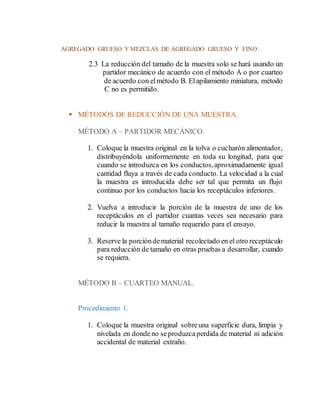

5. AGREGADO GRUESO Y MEZCLAS DE AGREGADO GRUESO Y FINO:
2.3 La reducción del tamaño de la muestra solo se hará usando un
partidor mecánico de acuerdo con el método A o por cuarteo
de acuerdo con elmétodo B. Elapilamiento miniatura, método
C no es permitido.
 MÉTODOS DE REDUCCIÓN DE UNA MUESTRA.
MÉTODO A – PARTIDOR MECÁNICO.
1. Coloque la muestra original en la tolva o cucharón alimentador,
distribuyéndola uniformemente en toda su longitud, para que
cuando se introduzca en los conductos,aproximadamente igual
cantidad fluya a través de cada conducto. La velocidad a la cual
la muestra es introducida debe ser tal que permita un flujo
continuo por los conductos hacia los receptáculos inferiores.
2. Vuelva a introducir la porción de la muestra de uno de los
receptáculos en el partidor cuantas veces sea necesario para
reducir la muestra al tamaño requerido para el ensayo.
3. Reserve la porcióndematerial recolectado en el otro receptáculo
para reducción de tamaño en otras pruebas a desarrollar, cuando
se requiera.
MÉTODO B – CUARTEO MANUAL.
Procedimiento 1.
1. Coloque la muestra original sobreuna superficie dura, limpia y
nivelada en dondeno seproduzcaperdida de material ni adición
accidental de material extraño.

6. 2. Mezcle el material completamente, traspaleando la muestra
entera al menos tres veces.
3. En el último traspaleo forme con la muestra una pila cónica,
depositando cada palada en la parte superior de la pila.
4. Cuidadosamente aplane la pila cónica, presionando conuna pala
la parte superior del cono hasta obtener un espesor y diámetro
uniforme, de tal forma que cada cuarto de la pila contenga el
material que originalmente se encontraba en él. El diámetro
deberá ser aproximadamente de cuatro a ocho veces el espesor.

7. 5. Divida conuna pala o cuchara, la masaaplanada en cuatro partes
iguales y remueva los cuartos diagonalmente opuestos,
incluyendo todo el material fino, cepillando los espacios vacíos
para limpiarlos.
6. Mezcle y cuartee sucesivamente el material restante hasta
reducir la muestra al tamaño requerido.
Procedimiento 2.
Como una alternativa al procedimiento 1 descrito en los numerales
anteriores, prosiga de la forma siguiente:
1. Cuando el piso este irregular, coloquela muestra de campo en una lona
y mezcle con una pala, como fue descrito en el numeral 2 del
procedimiento anterior, o levantado alternadamente cadaesquina de la
lona y llevándola sobre la muestra hacia la esquina diagonal opuesta,
provocando que el material se revuelva.
2. Aplane la pila como fue descrito en el numeral 4 del procedimiento
anterior y divida la muestra de la misma manera en el procedimiento.
Si la superficie bajo la lona es irregular considere lo siguiente:

8. 1. Introduzca una regla o tubo bajo la lona pasando por el centro de la
pila y entonces levante ambos extremos del tubo dividiendo la muestra
en dos partes iguales.
2. Retire el tubo dejando despliegue en la lona, entre las porciones
divididas.
3. Introduzca nuevamente el tubo bajo el centro dela pila, en ángulo recto
con la primera división y de nuevo levante ambos extremos de tubo,
dividiendo la muestra en cuatro partes iguales.
4. Remueva dos cuartos diagonalmente opuestos, siendo cuidadoso para
limpiar los finos de la lona.
5. Sucesivamente mezcle y cuartee el material remanente hasta que la
muestra sea reducida al tamaño deseado.
MÉTODO C – APILADO MINIATURA.
1. Coloque la muestra original de agregado fino húmedo sobre una
superficie dura, limpia y nivelada, donde no se produzca perdida
de material ni adición accidental de material extraño.
2. Mezcle el material completamente, traspaleando la muestra entera
al menos tres veces. En el último traspaleo forme con la muestra
una pila cónica, depositando cada palada en la parte superior de la
pila.
3. Si se desea, aplane la cónica, presionando con una pala la parte
superior del cono hasta obtener un espesor y diámetro uniforme,
de tal forma que cada cuarto de la pila contenga el material que
originalmente se encontraba en él.
4. Obtenga una muestra para cada ensayo, seleccionando al menos
cinco porciones de material localizado al azar del apilamiento
miniatura, usando un cucharon u otro de los dispositivos
muestreados descritos anteriormente entre los aparatos.

9. CONCLUSIÓN.
Al finalizar la práctica de laboratorio, Reducción de las Muestras de
Agregado a Tamaño de Prueba sepuede concluir que la norma de referencia
ASTM C 702 - 01 proporcionalas diferentes especificaciones, para proceder,
a los métodos de reducción de muestras, retomando en este laboratorio el
método B Cuarteo Manual obteniendo el conocimiento que el cuarteo de las
muestras se aplica frecuentemente en el campo así mismo en el laboratorio
se cuartean las muestras para el ensayo.
Para la realización de esta práctica se hizo uso del equipo y material
necesario, por lo que sin esta herramienta no hubiese sido posible.
Tomando en cuenta que en el ámbito laboral y como estudiantes de
ingeniería civil se necesita adquirir estos conocimientos que son de mucho
interés.

10. ANEXOS.
 DEFINICIONES
Agregado:
Material granular, como la arena, grava, roca triturada, o escoria de los
altos hornos, utilizado como un medio cementante para formar el
concreto o mortero de cemento hidráulico.
Agregado Fino:
Agregados que pasan la malla de 9.5 mm (3/8”) y que pasan por
completo la malla de 4.75 mm (N°4) y que predominantemente se han
retenidos por la malla de 0.075 mm (N°200); o (2) la porción del
agregado que pasa la malla de 4.75 mm (N°4) y que se retiene en la
malla de 0.075 mm (N°200).
Agregado Grueso:
Agregados predominantes retenidos en la malla N° 4 (4.75 mm) 0 (2)
aquella porción del agregado retenida en la malla N° 4.
Masa de agregado fino m = 500g
