1. UNIVERSIDAD ANDINA DEL CUSCO
CURSO: LABORATORIO DE PAVIMENTOS
DOCENTE : ING. JOSE CARLOS SOLIS TITO
ALUMNOS:
o ALATA HUISA, JOSÉ
o AMAU CUSICUNA, CHRISTIAN DALMIRO
o BERRIO MARTINEZ, EDGAR
o HUARAYA ARELLANO, BREADTH ENRIQUE
o INCARROCA ESTRADA, CARLOS JULIAN
o IRRARAZABAL SALGADO, WILBERT DAVID
o MENDOZA MERCADO, ROCIO OLENKA
o SANCHES FLORES, DAYNA MERTI
o VALLENAS PUMA, DANTE
o VILLAFUERTE ESPINOZA, ALVARO
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
SEMESTRE: 2020-II
ENSAYOS:

2. ENSAYO DE PENETRACIÓN DE
ASFALTO

3. OBJETIVO
• Describe el procedimiento que debe seguirse para
determinar la consistencia de los materiales
asfálticos sólidos o semisólidos en los cuales el único
o el principal componente es un asfalto.
• La penetración se define como la distancia,
expresada en décimas de milímetro hasta la cual
penetra verticalmente en el material una aguja
normalizada en condiciones definidas de carga,
tiempo y temperatura. Normalmente, el ensayo se
realiza a 25 ºC (77 ºF) durante un tiempo de 5 s y con
una carga móvil total, incluida la aguja, de 100 g,
aunque pueden emplearse otras condiciones
previamente definidas.

4. MATERIALES
• Penetrómetro
• Aguja de penetración
• Recipiente o molde para la muestra
• Baño de agua
• Recipiente de Transferencia
• Dispositivo medidor de tiempo
• Termómetros

5. • Preparacion de la muestra debe ser representativa deaspecto homogeneo y sin contaminación
a 25°C 100 g y 5 s para la temperatura, la carga y el tiempo de duración de la misma.
• se comprueba que el vástago soporte de la aguja está perfectamente limpio y seco, y que se
deslice en forma suave y sin rozamiento sobre su guía. La aguja de penetración se limpia con
tolueno u otro disolvente apropiado y se seca con un paño limpio, fijándola firmemente en su
soporte.
• Ensamblado el penetrómetro y limpia la aguja con el solvente adecuado (Tolueno u otro
solvente adecuado) se coloca el indicador en cero y se procede al ensayo
• Colocar el tarro con la muestra en el recipiente de transferencia, el cual contiene agua del
baño en cantidad tal que cubra el tarro que contiene la muestra.
• El conjunto formado por la muestra y el recipiente con el agua a 25°C, se coloca en la base del
penetrómetro y se pone la aguja en contacto con la superficie de la muestra. E

6. • Soltar la aguja rápidamente por el período de tiempo
especificado, registrar la lectura indicada sobre la escala del
penetrómetro a fin de medir la distancia penetrada.
• • Se deben llevar a cabo al menos tres penetraciones sobre la
superficie de la muestra en puntos distantes, por lo menos 10
mm de las paredes del recipiente y entre sí.
• • Colocar el recipiente de transferencia y el tarro con la muestra
en el baño de agua después de cada penetración, así mismo,
limpiar cuidadosamente la aguja del penetrómetro primero con
paño limpio y humedecido con Tetracloruro de Carbono para
eliminar todo el betún adherido y posteriormente con un paño
limpio y seco.

7. RESULTADOS
Trabajar con el debido cuidado y responsabilidad que este ensayo implica para mejor resultado del
ensayo.
Si se excede la tolerancia anterior, se repite el ensayo utilizando el segundo molde con muestra previamente
preparada. Si se excediera de nuevo la correspondiente tolerancia, se anulan los resultados obtenidos y se
procederá a la realización de un nuevo ensayo.

8. ENSAYO DE EXTRACCIÓN
DEL ASFALTO

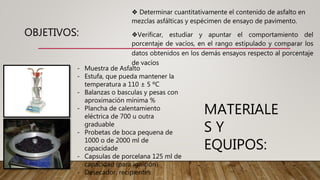

9. OBJETIVOS:
❖ Determinar cuantitativamente el contenido de asfalto en
mezclas asfálticas y espécimen de ensayo de pavimento.
❖Verificar, estudiar y apuntar el comportamiento del
porcentaje de vacíos, en el rango estipulado y comparar los
datos obtenidos en los demás ensayos respecto al porcentaje
de vacíos
MATERIALE
S Y
EQUIPOS:
- Muestra de Asfalto
- Estufa, que pueda mantener la
temperatura a 110 ± 5 ºC
- Balanzas o basculas y pesas con
aproximación mínima %
- Plancha de calentamiento
eléctrica de 700 u outra
graduable
- Probetas de boca pequena de
1000 o de 2000 ml de
capacidade
- Capsulas de porcelana 125 ml de
capacidad (para ignición)
- Desecador, recipientes

10. REACTIVOS
 Solución saturada de carbonato de amonio (NH4)2CO3,
químicamente puro.
 Cloruro de metileno, químicamente puro .
 Tricloroetano químicamente puro
 Benceno químicamente puro
PRECAUCIONES
Se deberán emplearse tan sólo bajo
una campana o bajo una superficie
con un sistema de desfogue efectivo
en un área bien ventilada según el
cuadro:
El Tricloroetileno y el Tricloroetano, en presencia del
calor y humedad pueden formar ácidos que son
extremadamente corrosivos para ciertos metales,
particularmente cuando éstos se mantienen en
contacto durante períodos prolongados

11. PREPARACION DE LA MUESTRA
Si la mezcla no es suficientemente blanda para separarla
con una espátula, se la coloca en una bandeja y se calienta
a 110 ±5 ºC, hasta que pueda manejarse o mezclarse.
Cuartéese el material hasta que se obtenga el peso del
material requerido para el ensayo. La cantidad de la muestra
para el ensayo se determinará según el tamaño máximo
nominal del agregado en la mezcla, de acuerdo con la Tabla
HUMEDAD
Si se desea, determínese la humedad
de la mezcla de acuerdo con el
procedimiento descrito, "Humedad o
destilados volátiles en mezclas
asfálticas para pavimentos". Calcúlese
el peso del agua , en la porción del
ensayo de extracción, multiplicando el
porcentaje en peso del agua, por el
peso de la porción del ensayo de
extracción

12. MÉTODO A
• Aparato de extracción, consistente en un aparato (tipo “Bowl”), en el cual se pueda rotar una taza de
las características mostradas en la Figura 1, a una velocidad variable y controlada hasta 3600 rpm. El
aparato debe estar provisto de un recipiente para retener el solvente que escapa de la taza y un
desagüe para remover dicho solvente. Debe tener también accesorios protectores para explosiones y
deberá instalarse en una cámara con buena ventilación.

13. METODO DE CENIZA
• Registre el volumen de lo extraído total en una probeta
graduado determine la masa de un plato quemador. Agite el
extracto completamente é inmediatamente, aproximadamente
100 mL dentro del plato de ignición. Evapore hasta secar sobre
un baño a vapor o un plato calentador, con excepción podrá
utilizar un baño de vapor cuando el solvente es benceno.
Residuo de ceniza en un calor de rojo apagado (500 a 600ºC),
enfriar y adicionar 5 mL de Manual de Ensayo de Materiales
Página 574 solución carbonato de amonio saturado, por gramo
de ceniza. Déjese a Temperatura de ambiente por 1 hora.
Seque en un horno a 100 ºC a peso constante, enfríe en un
desecador y determine el peso.
Calcular el peso de materia mineral
en el volumen total extraído

14. METODO CENTRIFUGADO
• Para este método utilice centrifuga de alta velocidad (3000g o mas) de tipo flujo continuo.
• Determínese el peso de una taza limpia y vacía con aproximación a 0,01 ± 0,005 g y colóquese; en la
centrifugadora. Empléese un recipiente en el desagüe para recoger el efluente de la operación de la
centrifugadora.
• Transfiérase todo el extracto a un recipiente debidamente equipado con un control de alimentación (válvula o
abrazadera, etc.), deberá lavarse el recipiente que contiene el extracto, varias veces, con pequeñas cantidades de
solvente limpio y agregarse las lavaduras al recipiente alimentador, Iníciese la centrifugadora y déjese que alcance
una velocidad constante . Abrase la línea de alimentación y aliméntese el extracto dentro de la centrifugadora a
una taza de 100 a 150 mL/min.
Después de que haya pasado todo el extracto a través de la
centrifugadora, lávese el mecanismo de alimentación (con la
centrifugadora todavía funcionando) con varias adiciones de solvente
limpio, permitiendo que cada incremento corra a través de la
centrifugadora hasta que el efluente sea esencialmente incoloro. 6.15
Déjese que la centrifugadora se detenga y remuévase la taza.
Límpiese el exterior con solvente nuevo. Déjese evaporar el solvente
residual en un embudo o en una caperuza para vapor y luego
séquese el recipiente en un horno controlado a 110 ± 5 ºC. Enfríese el
recipiente y determine inmediatamente el peso. El incremento
representa el peso de materia mineral (W4) en el extracto.

15. METODO VOLUMÉTRICO
• Colóquese el extracto en un frasco previamente tarado y calibrado, coloque el frasco en un
baño de temperatura controlada a ± 0,1 ºC y dejar que llegue a la temperatura en el cual el
frasco fue calibrado. Cuando la temperatura deseada se ha alcanzado, llene el frasco con
solvente en el cual ha sido mantenido a la misma temperatura. Llévese el nivel del líquido en el
frasco hasta el cuello; insértese el tapón, verificando que el líquido rebose el capilar, y
remuévase el frasco del baño. Límpiese el frasco seco, determínese el peso con aproximación a
0,1 g y regístrese este peso como el peso del frasco más el extracto
Calcúlese el volumen del asfalto y de los
finos en el extracto en la siguiente forma

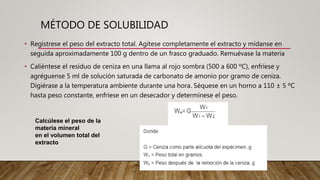

16. MÉTODO DE SOLUBILIDAD
• Regístrese el peso del extracto total. Agítese completamente el extracto y mídanse en
seguida aproximadamente 100 g dentro de un frasco graduado. Remuévase la materia
• Caliéntese el residuo de ceniza en una llama al rojo sombra (500 a 600 ºC), enfríese y
agréguense 5 ml de solución saturada de carbonato de amonio por gramo de ceniza.
Digiérase a la temperatura ambiente durante una hora. Séquese en un horno a 110 ± 5 ºC
hasta peso constante, enfríese en un desecador y determínese el peso.
Calcúlese el peso de la
materia mineral
en el volumen total del
extracto

17. CALCULO DEL CONTENIDO DE ASFALTO
• Calcúlese el porcentaje de asfalto en la porción de ensayo:
Donde:
W1 = Peso de la porción de ensayo.
W2 = Peso del agua en la porción de ensayo.
W3 = Peso del agregado mineral extraído.
W4 = Peso de la materia mineral en el extracto.

18. PUNTO DE ABLANDAMIENTO
DE MATERIALES BITUMINOSOS
(ANILLO Y BOLA)
MTC E 307-2000

19. OBJETIVO DEL ENSAYO
Determinar el punto de ablandamiento de productos bituminosos en el intervalo de 30 a 157ºC, utilizando el aparato
de anillo y bola, sumergido en agua destilada.
RESUMEN DEL ENSAYO
Dos discos horizontales de material bituminoso, fundidos entre anillos de bronce, se calientan a una velocidad
controlada en un baño líquido, mientras cada uno de ellos soporta una bola de acero. El punto de ablandamiento se
considera como el valor promedio de las temperaturas, a la cuales los dos discos se ablandan lo suficiente, para
permitir que cada bola envuelta en material bituminoso, caiga desde una distancia de 25 mm

20. APARATOS Y MATERIALES
 Anillos de bronce, de bordes cuadrados
 Platos de base, hechos de material no absorbente,
con espesor suficiente para prevenir la deformación
y de tamaño adecuado para mantener dos o más
anillos.
 Bolas de acero, de 3/8" de diámetro.
 Guías de contacto de las bolas, de bronce.
 Baño, recipiente de vidrio que se pueda calentar.
 Soporte de anillos y montaje completo
 Termómetros

21. PREPARACIÓN
• Antes de iniciar labores debe verificarse que todo haya sido
planeado terminar el ensayo dentro de 6 horas.
• Caliéntese la muestra de material bituminoso en forma
cuidadosa, hasta asegurar que esté suficientemente fluida para
poderla verter. Al agitarse, deberá evitarse la formación de
burbujas.
• Caliéntense los dos anillos de bronce sin el plato de base,
aproximadamente a la misma temperatura del producto
asfáltico, y colóquense sobre el plato de base, tratado con un
agente aislante.
• Verter la muestra bituminosa en los anillos (imagen 1).
• Cuando los especímenes estén fríos, córtese el exceso de
material de la parte superior, con un cuchillo o espátula
precalentada, para que la superficie del disco coincida con el
nivel superior del anillo. (Imagen 2)

22. PROCEDIMIENTO
Seleccione, dependiendo del punto de ablandamiento
esperado, el baño líquido y el termómetro adecuado, entre
los siguientes casos:
 Baño con agua destilada recién hervida
 Baño con glicerina USP
 Baño con glicol etileno
Ensamblar los aparatos en un laboratorio ventilado;
colocando los anillos, con los especímenes, las guías para las
bolas y los termómetros en posición, y llénese el baño con el
líquido apropiado. (IMAGEN)

23. • Usando unas tenazas apropiadas,
colóquense las dos bolas en el fondo del
baño para que adquieran la misma
temperatura de iniciación que el resto del
montaje.
• Usando otra vez las tenazas, colóquese
cada una de las bolas en la guía para su
centrado.
• Caliéntese el baño en forma pausada para
asegurar que la velocidad de elevación de
la temperatura sea constante a 5ºC /minuto
• Anótese para cada anillo y bola, la
temperatura indicada por el termómetro en
el momento en que el producto bituminoso
rodeando la bola, toca el fondo del baño.

24. CALCULOS
Los resultados obtenidos usando glicol etileno, variarán de
los obtenidos usando agua y glicerina, en cantidades
calculadas con las siguientes fórmulas:
Por asfalto:
Donde:
 PAg = Punto de ablandamiento en glicerina
 PA.1 = Punto de ablandamiento en agua
 PAge = Punto de ablandamiento en glicol etileno.
INFORME
• Cuando se utilicen termómetros 15 C, repórtense
las temperaturas con aproximación de 0.2 ºC.
• Cuando se utilicen los termómetros 16C o 113 C,
repórtense las temperaturas con aproximación de
0.5 ºC.
