1. Las Estructuras
Profesor: Miguel Herrera

2. SUBGRUPO 1
 Luis Diego Aguilar Campos B40095
 Iván Angulo Meléndez B40387
 María Laura Barrantes Cháves B30874
 José Pablo Bastos Salas B40931
 Roy Céspedes Alfaro B41707
 Julio González Sánchez B43025

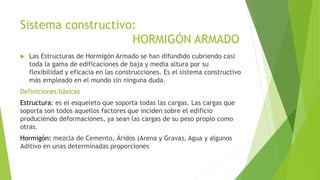

3. Sistema constructivo:
HORMIGÓN ARMADO
 Las Estructuras de Hormigón Armado se han difundido cubriendo casi
toda la gama de edificaciones de baja y media altura por su
flexibilidad y eficacia en las construcciones. Es el sistema constructivo
más empleado en el mundo sin ninguna duda.
Definiciones básicas
Estructura: es el esqueleto que soporta todas las cargas. Las cargas que
soporta son todos aquellos factores que inciden sobre el edificio
produciendo deformaciones, ya sean las cargas de su peso propio como
otras.
Hormigón: mezcla de Cemento, Áridos (Arena y Grava), Agua y algunos
Aditivo en unas determinadas proporciones

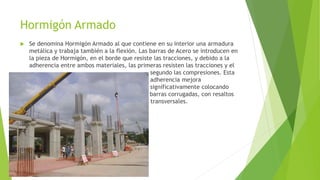

4. Hormigón Armado
 Se denomina Hormigón Armado al que contiene en su interior una armadura
metálica y trabaja también a la flexión. Las barras de Acero se introducen en
la pieza de Hormigón, en el borde que resiste las tracciones, y debido a la
adherencia entre ambos materiales, las primeras resisten las tracciones y el
……………………………………………………………………… segundo las compresiones. Esta
…………………………………………………………………….. adherencia mejora
…………………………………………………………………….. significativamente colocando
………………….. ………………………… ….. barras corrugadas, con resaltos
…. transversales.

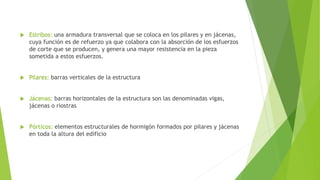

5.  Estribos: una armadura transversal que se coloca en los pilares y en jácenas,
cuya función es de refuerzo ya que colabora con la absorción de los esfuerzos
de corte que se producen, y genera una mayor resistencia en la pieza
sometida a estos esfuerzos.
 Pilares: barras verticales de la estructura
 Jácenas: barras horizontales de la estructura son las denominadas vigas,
jácenas o riostras
 Pórticos: elementos estructurales de hormigón formados por pilares y jácenas
en toda la altura del edificio

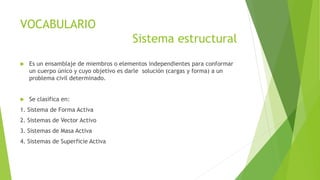

6. VOCABULARIO
Sistema estructural
 Es un ensamblaje de miembros o elementos independientes para conformar
un cuerpo único y cuyo objetivo es darle solución (cargas y forma) a un
problema civil determinado.
 Se clasifica en:
1. Sistema de Forma Activa
2. Sistemas de Vector Activo
3. Sistemas de Masa Activa
4. Sistemas de Superficie Activa

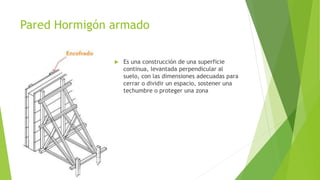

7. Pared Hormigón armado
 Es una construcción de una superficie
continua, levantada perpendicular al
suelo, con las dimensiones adecuadas para
cerrar o dividir un espacio, sostener una
techumbre o proteger una zona

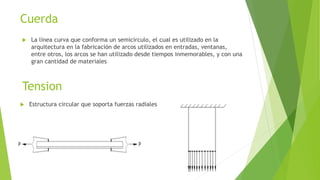

8. Cuerda
 La línea curva que conforma un semicírculo, el cual es utilizado en la
arquitectura en la fabricación de arcos utilizados en entradas, ventanas,
entre otros, los arcos se han utilizado desde tiempos inmemorables, y con una
gran cantidad de materiales
Tension
 Estructura circular que soporta fuerzas radiales

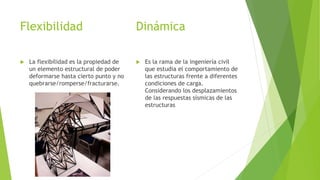

9. Dinámica
 La flexibilidad es la propiedad de
un elemento estructural de poder
deformarse hasta cierto punto y no
quebrarse/romperse/fracturarse.
 Es la rama de la ingeniería civil
que estudia el comportamiento de
las estructuras frente a diferentes
condiciones de carga.
Considerando los desplazamientos
de las respuestas sísmicas de las
estructuras
Flexibilidad

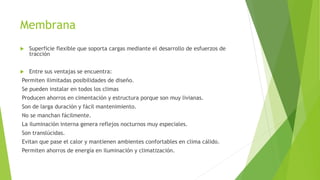

10. Membrana
 Superficie flexible que soporta cargas mediante el desarrollo de esfuerzos de
tracción
 Entre sus ventajas se encuentra:
Permiten ilimitadas posibilidades de diseño.
Se pueden instalar en todos los climas
Producen ahorros en cimentación y estructura porque son muy livianas.
Son de larga duración y fácil mantenimiento.
No se manchan fácilmente.
La iluminación interna genera reflejos nocturnos muy especiales.
Son translúcidas.
Evitan que pase el calor y mantienen ambientes confortables en clima cálido.
Permiten ahorros de energía en iluminación y climatización.

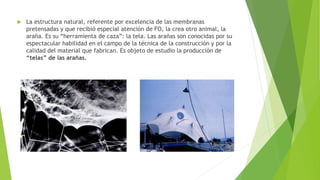

11.  La estructura natural, referente por excelencia de las membranas
pretensadas y que recibió especial atención de FO, la crea otro animal, la
araña. Es su “herramienta de caza”: la tela. Las arañas son conocidas por su
espectacular habilidad en el campo de la técnica de la construcción y por la
calidad del material que fabrican. Es objeto de estudio la producción de
“telas” de las arañas.

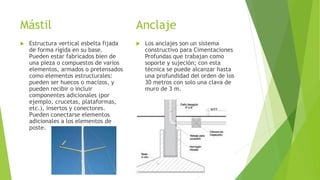

12. Mástil
 Estructura vertical esbelta fijada
de forma rígida en su base.
Pueden estar fabricados bien de
una pieza o compuestos de varios
elementos, armados o pretensados
como elementos estructurales:
pueden ser huecos o macizos, y
pueden recibir o incluir
componentes adicionales (por
ejemplo, crucetas, plataformas,
etc.), insertos y conectores.
Pueden conectarse elementos
adicionales a los elementos de
poste.
Anclaje
 Los anclajes son un sistema
constructivo para Cimentaciones
Profundas que trabajan como
soporte y sujeción; con esta
técnica se puede alcanzar hasta
una profundidad del orden de los
30 metros con solo una clava de
muro de 3 m.

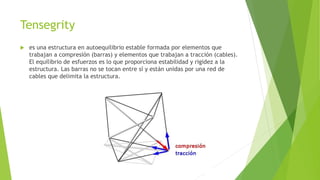

13. Tensegrity
 es una estructura en autoequilibrio estable formada por elementos que
trabajan a compresión (barras) y elementos que trabajan a tracción (cables).
El equilibrio de esfuerzos es lo que proporciona estabilidad y rigidez a la
estructura. Las barras no se tocan entre sí y están unidas por una red de
cables que delimita la estructura.
