1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION
I.U.P. “SANTIAGO MARIÑO”
ESCUELA DE ARQUITECTURA
BARCELONA, EDO-ANZOÁTEGUI.
RISENYER BARRIOS
25.250.437
ARQUITECTURAPROYECTO DE ESTRUCTURA
SISTEMAS ESTRUCTURALES

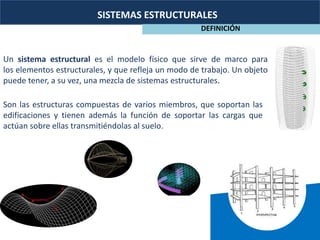

2. SISTEMAS ESTRUCTURALES
DEFINICIÓN
Son las estructuras compuestas de varios miembros, que soportan las
edificaciones y tienen además la función de soportar las cargas que
actúan sobre ellas transmitiéndolas al suelo.
Un sistema estructural es el modelo físico que sirve de marco para
los elementos estructurales, y que refleja un modo de trabajo. Un objeto
puede tener, a su vez, una mezcla de sistemas estructurales.

3. SISTEMAS ESTRUCTURALES
ESTRUCTURAS DE ACERO
Son las que los elementos soportantes, tanto verticales (columnas), como horizontales (vigas),
son de perfiles de acero laminado, como angulares, canales, vigas I, etc.
Las estructuras de acero se fabrican con piezas de perfiles de acero ensambladas
•Ventajas
Las estructuras pueden hacerse de sección menor que
con otros materiales, pues el material es homogéneo y
muy resistente.
•Desventajas
Deben protegerse de la corrosión con pinturas
especiales o recubrimiento de hormigón.
Son peligrosas en caso de incendio, pues tienden a
deformarse por el calor.
ESTRUCTURAS DE MADERA
Requiere gran habilidad para lograr sus uniones, ensambles y conexiones, según el tipo de
madera usado, así como una gran precisión para el montaje. El montaje de estas estructuras es
bastante rápido, pues no se necesitan grandes equipos de izaje por lo liviano del conjunto.
Ventajas
•Ligereza
•Economía
•Facilidad de elaboración
Desventajas
•Combustibilidad
•Mantenimiento

4. SISTEMAS ESTRUCTURALES

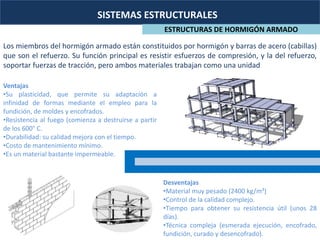

ESTRUCTURAS DE HORMIGÓN ARMADO
Los miembros del hormigón armado están constituidos por hormigón y barras de acero (cabillas)
que son el refuerzo. Su función principal es resistir esfuerzos de compresión, y la del refuerzo,
soportar fuerzas de tracción, pero ambos materiales trabajan como una unidad
Ventajas
•Su plasticidad, que permite su adaptación a
infinidad de formas mediante el empleo para la
fundición, de moldes y encofrados.
•Resistencia al fuego (comienza a destruirse a partir
de los 600° C.
•Durabilidad: su calidad mejora con el tiempo.
•Costo de mantenimiento mínimo.
•Es un material bastante impermeable.
Desventajas
•Material muy pesado (2400 kg/m³)
•Control de la calidad complejo.
•Tiempo para obtener su resistencia útil (unos 28
días).
•Técnica compleja (esmerada ejecución, encofrado,
fundición, curado y desencofrado).

5. SISTEMAS ESTRUCTURALES

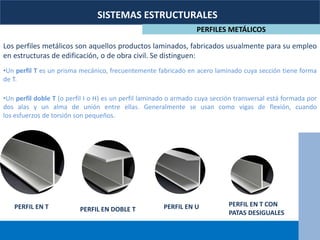

PERFILES METÁLICOS
Los perfiles metálicos son aquellos productos laminados, fabricados usualmente para su empleo
en estructuras de edificación, o de obra civil. Se distinguen:
•Un perfil T es un prisma mecánico, frecuentemente fabricado en acero laminado cuya sección tiene forma
de T.
•Un perfil doble T (o perfil I o H) es un perfil laminado o armado cuya sección transversal está formada por
dos alas y un alma de unión entre ellas. Generalmente se usan como vigas de flexión, cuando
los esfuerzos de torsión son pequeños.
PERFIL EN T PERFIL EN UPERFIL EN DOBLE T
PERFIL EN T CON
PATAS DESIGUALES

6. CERCHAS METÁLICAS
SISTEMAS ESTRUCTURALES
Las cerchas son estructuras reticuladas, usadas en cubiertas que pueden soportar
grandes cargas o que cubren superficies extensas.
La cercha es uno de los principales tipos de estructuras empleadas en ingeniería.
Proporciona una solución práctica y económica a muchas situaciones de ingeniería,
especialmente en el diseño de puentes y edificios. Una armadura consta de barras
rectas unidas mediante juntas o nodos. Los elementos de una cercha se unen sólo en
los extremos por medio de pasadores sin fricción para formar armazón rígida; por lo
tanto ningún elemento continúa más allá de un nodo.
Cercha simple: Una cercha rígida plana puede
formarse simple partiendo de tres barras unidas por
nodos en sus extremos formando una triángulo y
luego extendiendo dos nuevas barras por cada nuevo
nodo o unión.
Cercha compuesta: Si dos o más cerchas simples se
unen para formar un cuerpo rígido, la cercha así
formada se denomina cercha compuesta.

7. SISTEMAS ESTRUCTURALES

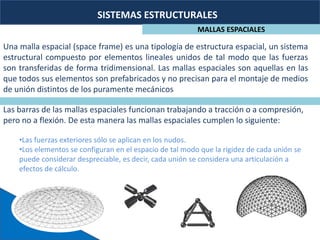

MALLAS ESPACIALES
Una malla espacial (space frame) es una tipología de estructura espacial, un sistema
estructural compuesto por elementos lineales unidos de tal modo que las fuerzas
son transferidas de forma tridimensional. Las mallas espaciales son aquellas en las
que todos sus elementos son prefabricados y no precisan para el montaje de medios
de unión distintos de los puramente mecánicos
Las barras de las mallas espaciales funcionan trabajando a tracción o a compresión,
pero no a flexión. De esta manera las mallas espaciales cumplen lo siguiente:
•Las fuerzas exteriores sólo se aplican en los nudos.
•Los elementos se configuran en el espacio de tal modo que la rigidez de cada unión se
puede considerar despreciable, es decir, cada unión se considera una articulación a
efectos de cálculo.

8. LOSACERO
SISTEMAS ESTRUCTURALES
Este es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para
anclar perfectamente con el concreto y formar la losa de azotea o entrepiso.
Usos: Entrepisos de centros comerciales, edificios corporativos, estacionamientos,
hoteles, hospitales, etc.
Características :
Es un sistema de entrepiso metálico que utiliza un perfil laminado diseñado para
anclar perfectamente con el concreto y formar la losa de azotea o entrepiso , este
sistema además de tener una excelente resistencia estructural disminuye los
tiempos de construcción generando ahorros en mano de obra, tiempo y renta de
equipo. •Actúa como acero de refuerzo positivo y cimbra se puede aplicar con vigas
trabajando como sección compuesta.

9. SISTEMAS ESTRUCTURALES

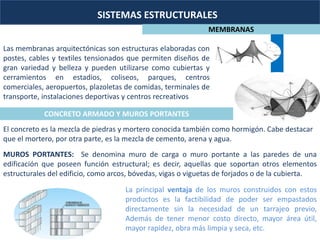

MEMBRANAS
Las membranas arquitectónicas son estructuras elaboradas con
postes, cables y textiles tensionados que permiten diseños de
gran variedad y belleza y pueden utilizarse como cubiertas y
cerramientos en estadios, coliseos, parques, centros
comerciales, aeropuertos, plazoletas de comidas, terminales de
transporte, instalaciones deportivas y centros recreativos
La principal ventaja de los muros construidos con estos
productos es la factibilidad de poder ser empastados
directamente sin la necesidad de un tarrajeo previo,
Además de tener menor costo directo, mayor área útil,
mayor rapidez, obra más limpia y seca, etc.
El concreto es la mezcla de piedras y mortero conocida también como hormigón. Cabe destacar
que el mortero, por otra parte, es la mezcla de cemento, arena y agua.
MUROS PORTANTES: Se denomina muro de carga o muro portante a las paredes de una
edificación que poseen función estructural; es decir, aquellas que soportan otros elementos
estructurales del edificio, como arcos, bóvedas, vigas o viguetas de forjados o de la cubierta.
CONCRETO ARMADO Y MUROS PORTANTES

10. SISTEMAS ESTRUCTURALES

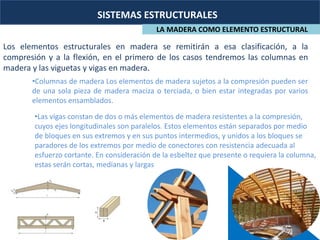

LA MADERA COMO ELEMENTO ESTRUCTURAL
Los elementos estructurales en madera se remitirán a esa clasificación, a la
compresión y a la flexión, en el primero de los casos tendremos las columnas en
madera y las viguetas y vigas en madera.
•Columnas de madera Los elementos de madera sujetos a la compresión pueden ser
de una sola pieza de madera maciza o terciada, o bien estar integradas por varios
elementos ensamblados.
•Las vigas constan de dos o más elementos de madera resistentes a la compresión,
cuyos ejes longitudinales son paralelos. Estos elementos están separados por medio
de bloques en sus extremos y en sus puntos intermedios, y unidos a los bloques se
paradores de los extremos por medio de conectores con resistencia adecuada al
esfuerzo cortante. En consideración de la esbeltez que presente o requiera la columna,
estas serán cortas, medianas y largas
