SISTEMAS
ESTRUCTURALES
INFORMACIÓN BÁSICA
LA ARQUITECTURA NO DERIVA DE UNA SUMA DE LONGITUDES, ANCHURAS Y ALTURAS
DE LOS ELEMENTOS CONSTRUCTIVOS QUE ENVUELVEN EL ESPACIO, SINO DIMANA
PROPIAMENTE DEL VACÍO, DEL ESPACIO ENVUELTO, DEL ESPACIO INTERIOR, EN EL
CUAL LOS HOMBRES VIVEN Y SE MUEVEN”.»
(SABER VER LA ARQUITECTURA, BARCELONA, 1948.) BRUNO ZEVI.

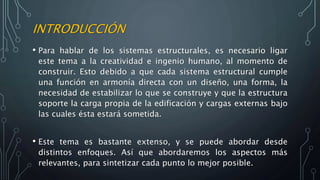

INTRODUCCIÓN
• Para hablar de los sistemas estructurales, es necesario ligar
este tema a la creatividad e ingenio humano, al momento de
construir. Esto debido a que cada sistema estructural cumple
una función en armonía directa con un diseño, una forma, la
necesidad de estabilizar lo que se construye y que la estructura
soporte la carga propia de la edificación y cargas externas bajo
las cuales ésta estará sometida.
• Este tema es bastante extenso, y se puede abordar desde
distintos enfoques. Así que abordaremos los aspectos más
relevantes, para sintetizar cada punto lo mejor posible.

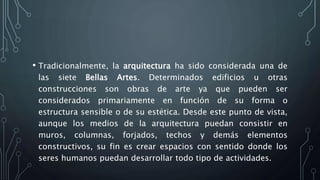

• Tradicionalmente, la arquitectura ha sido considerada una de
las siete Bellas Artes. Determinados edificios u otras
construcciones son obras de arte ya que pueden ser
considerados primariamente en función de su forma o
estructura sensible o de su estética. Desde este punto de vista,
aunque los medios de la arquitectura puedan consistir en
muros, columnas, forjados, techos y demás elementos
constructivos, su fin es crear espacios con sentido donde los
seres humanos puedan desarrollar todo tipo de actividades.

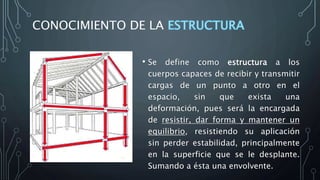

CONOCIMIENTO DE LA
• Se define como estructura a los
cuerpos capaces de recibir y transmitir
cargas de un punto a otro en el
espacio, sin que exista una
deformación, pues será la encargada
de resistir, dar forma y mantener un
equilibrio, resistiendo su aplicación
sin perder estabilidad, principalmente
en la superficie que se le desplante.
Sumando a ésta una envolvente.
• La estructura en la arquitectura desempeña un papel muy
importante en cualquier edificación, ya que es el esqueleto que
lo sostiene y gracias a él se puede levantar, mantener y
detener.
• Es sumamente importante es porque es determinante en la
organización de todos los espacios, existen varias ventajas y
desventajas sobre la elección de la estructura y conforme los
años han pasado esta ha ido evolucionando hasta nuestros días
teniendo los métodos más modernos para lograr cosas
realmente increíbles que el hombre no imaginaba crear tan
pronto.

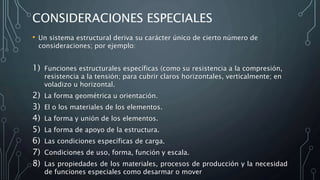

CONSIDERACIONES ESPECIALES
• Un sistema estructural deriva su carácter único de cierto número de
consideraciones; por ejemplo:
1) Funciones estructurales específicas (como su resistencia a la compresión,
resistencia a la tensión; para cubrir claros horizontales, verticalmente; en
voladizo u horizontal.
2) La forma geométrica u orientación.
3) El o los materiales de los elementos.
4) La forma y unión de los elementos.
5) La forma de apoyo de la estructura.
6) Las condiciones específicas de carga.
7) Condiciones de uso, forma, función y escala.
8) Las propiedades de los materiales, procesos de producción y la necesidad
de funciones especiales como desarmar o mover

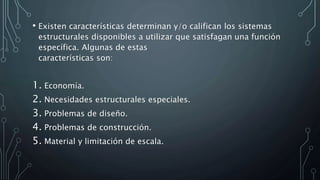

• Existen características determinan y/o califican los sistemas
estructurales disponibles a utilizar que satisfagan una función
específica. Algunas de estas
características son:
1. Economía.
2. Necesidades estructurales especiales.
3. Problemas de diseño.
4. Problemas de construcción.
5. Material y limitación de escala.
“
”

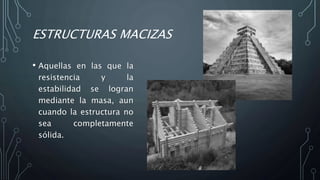

ESTRUCTURAS MACIZAS
• Aquellas en las que la
resistencia y la
estabilidad se logran
mediante la masa, aun
cuando la estructura no
sea completamente
sólida.
ESTRUCTURAS RETICULARES
• Aquella en la que figurarán una red de elementos ensamblados.
ESTRUCTURAS SUPERFICIALES
• Aquellas que pueden tener alto rendimiento debido a su
función doble como estructura y envolvente, pueden ser muy
estables y fuertes.
“
”

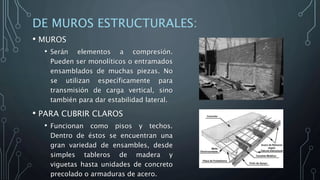

DE MUROS ESTRUCTURALES:
• MUROS
• Serán elementos a compresión.
Pueden ser monolíticos o entramados
ensamblados de muchas piezas. No
se utilizan específicamente para
transmisión de carga vertical, sino
también para dar estabilidad lateral.
• PARA CUBRIR CLAROS
• Funcionan como pisos y techos.
Dentro de éstos se encuentran una
gran variedad de ensambles, desde
simples tableros de madera y
viguetas hasta unidades de concreto
precolado o armaduras de acero.

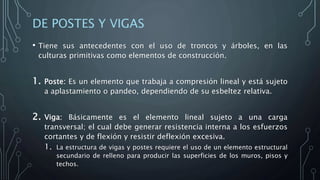

DE POSTES Y VIGAS
• Tiene sus antecedentes con el uso de troncos y árboles, en las
culturas primitivas como elementos de construcción.
1. Poste: Es un elemento que trabaja a compresión lineal y está sujeto
a aplastamiento o pandeo, dependiendo de su esbeltez relativa.
2. Viga: Básicamente es el elemento lineal sujeto a una carga
transversal; el cual debe generar resistencia interna a los esfuerzos
cortantes y de flexión y resistir deflexión excesiva.
1. La estructura de vigas y postes requiere el uso de un elemento estructural
secundario de relleno para producir las superficies de los muros, pisos y
techos.

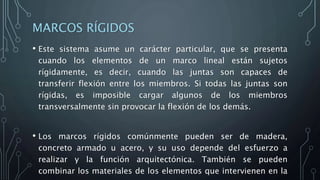

MARCOS RÍGIDOS
• Este sistema asume un carácter particular, que se presenta
cuando los elementos de un marco lineal están sujetos
rígidamente, es decir, cuando las juntas son capaces de
transferir flexión entre los miembros. Si todas las juntas son
rígidas, es imposible cargar algunos de los miembros
transversalmente sin provocar la flexión de los demás.
• Los marcos rígidos comúnmente pueden ser de madera,
concreto armado u acero, y su uso depende del esfuerzo a
realizar y la función arquitectónica. También se pueden
combinar los materiales de los elementos que intervienen en la

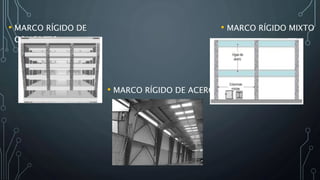

• MARCO RÍGIDO DE
CONCRETO
• MARCO RÍGIDO DE ACERO
• MARCO RÍGIDO MIXTO

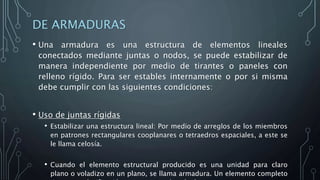

DE ARMADURAS
• Una armadura es una estructura de elementos lineales
conectados mediante juntas o nodos, se puede estabilizar de
manera independiente por medio de tirantes o paneles con
relleno rígido. Para ser estables internamente o por si misma
debe cumplir con las siguientes condiciones:
• Uso de juntas rígidas
• Estabilizar una estructura lineal: Por medio de arreglos de los miembros
en patrones rectangulares cooplanares o tetraedros espaciales, a este se
le llama celosía.
• Cuando el elemento estructural producido es una unidad para claro
plano o voladizo en un plano, se llama armadura. Un elemento completo

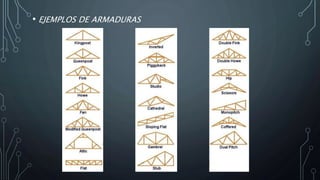

• EJEMPLOS DE ARMADURAS

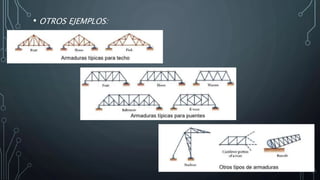

• OTROS EJEMPLOS:

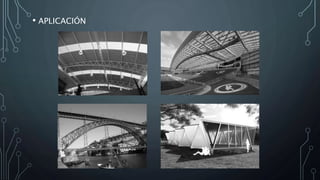

• APLICACIÓN

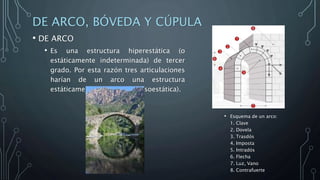

DE ARCO, BÓVEDA Y CÚPULA
• DE ARCO
• Es una estructura hiperestática (o
estáticamente indeterminada) de tercer
grado. Por esta razón tres articulaciones
harían de un arco una estructura
estáticamente determinada (isoestática).
• Esquema de un arco:
1. Clave
2. Dovela
3. Trasdós
4. Imposta
5. Intradós
6. Flecha
7. Luz, Vano
8. Contrafuerte

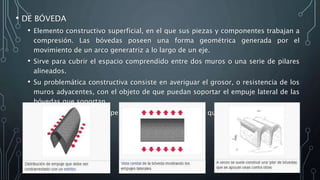

• DE BÓVEDA
• Elemento constructivo superficial, en el que sus piezas y componentes trabajan a
compresión. Las bóvedas poseen una forma geométrica generada por el
movimiento de un arco generatriz a lo largo de un eje.
• Sirve para cubrir el espacio comprendido entre dos muros o una serie de pilares
alineados.
• Su problemática constructiva consiste en averiguar el grosor, o resistencia de los
muros adyacentes, con el objeto de que puedan soportar el empuje lateral de las
bóvedas que soportan.
• En muchos casos su superficie posee nervios en los que se dirigen y concentran
las líneas de empuje.

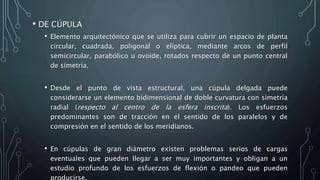

• DE CÚPULA
• Elemento arquitectónico que se utiliza para cubrir un espacio de planta
circular, cuadrada, poligonal o elíptica, mediante arcos de perfil
semicircular, parabólico u ovoide, rotados respecto de un punto central
de simetría.
• Desde el punto de vista estructural, una cúpula delgada puede
considerarse un elemento bidimensional de doble curvatura con simetría
radial (respecto al centro de la esfera inscrita). Los esfuerzos
predominantes son de tracción en el sentido de los paralelos y de
compresión en el sentido de los meridianos.
• En cúpulas de gran diámetro existen problemas serios de cargas
eventuales que pueden llegar a ser muy importantes y obligan a un
estudio profundo de los esfuerzos de flexión o pandeo que pueden
producirse.

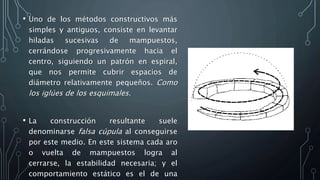

• Uno de los métodos constructivos más
simples y antiguos, consiste en levantar
hiladas sucesivas de mampuestos,
cerrándose progresivamente hacia el
centro, siguiendo un patrón en espiral,
que nos permite cubrir espacios de
diámetro relativamente pequeños. Como
los iglúes de los esquimales.
• La construcción resultante suele
denominarse falsa cúpula al conseguirse
por este medio. En este sistema cada aro
o vuelta de mampuestos logra al
cerrarse, la estabilidad necesaria; y el
comportamiento estático es el de una

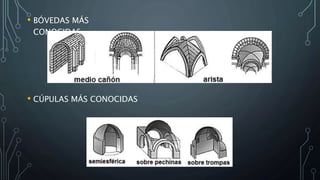

• BÓVEDAS MÁS
CONOCIDAS
• CÚPULAS MÁS CONOCIDAS

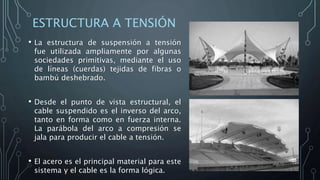

ESTRUCTURA A TENSIÓN
• La estructura de suspensión a tensión
fue utilizada ampliamente por algunas
sociedades primitivas, mediante el uso
de líneas (cuerdas) tejidas de fibras o
bambú deshebrado.
• Desde el punto de vista estructural, el
cable suspendido es el inverso del arco,
tanto en forma como en fuerza interna.
La parábola del arco a compresión se
jala para producir el cable a tensión.
• El acero es el principal material para este
sistema y el cable es la forma lógica.

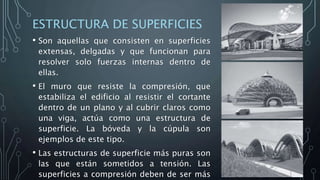

ESTRUCTURA DE SUPERFICIES
• Son aquellas que consisten en superficies
extensas, delgadas y que funcionan para
resolver solo fuerzas internas dentro de
ellas.
• El muro que resiste la compresión, que
estabiliza el edificio al resistir el cortante
dentro de un plano y al cubrir claros como
una viga, actúa como una estructura de
superficie. La bóveda y la cúpula son
ejemplos de este tipo.
• Las estructuras de superficie más puras son
las que están sometidos a tensión. Las
superficies a compresión deben de ser más

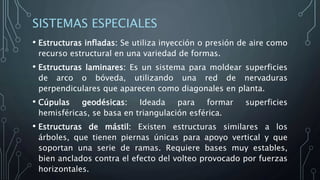

SISTEMAS ESPECIALES
• Estructuras infladas: Se utiliza inyección o presión de aire como
recurso estructural en una variedad de formas.
• Estructuras laminares: Es un sistema para moldear superficies
de arco o bóveda, utilizando una red de nervaduras
perpendiculares que aparecen como diagonales en planta.
• Cúpulas geodésicas: Ideada para formar superficies
hemisféricas, se basa en triangulación esférica.
• Estructuras de mástil: Existen estructuras similares a los
árboles, que tienen piernas únicas para apoyo vertical y que
soportan una serie de ramas. Requiere bases muy estables,
bien anclados contra el efecto del volteo provocado por fuerzas
horizontales.

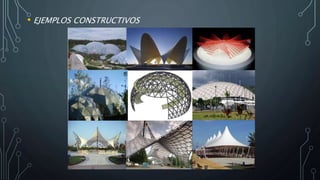

• EJEMPLOS CONSTRUCTIVOS

Más contenido relacionado

Similar a TEMA 2 _ SISTEMAS ESTRUCTURALES.pptx

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructura
virginiac30

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales
Luis González

Proyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIAProyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIA
StephanyGonzalezSoglia

Sistemas estructurales maria zubillaga ci 22844252
Sistemas estructurales maria zubillaga ci 22844252Sistemas estructurales maria zubillaga ci 22844252
Sistemas estructurales maria zubillaga ci 22844252
Maria Zubillaga

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
Fatima Ferreira

Trabajo n1 proyecto de estructura
Trabajo n1 proyecto de estructuraTrabajo n1 proyecto de estructura
Trabajo n1 proyecto de estructura
nbrgimenez

Sistemas estructurales trabajo (1)
Sistemas estructurales trabajo (1)Sistemas estructurales trabajo (1)
Sistemas estructurales trabajo (1)
yurismar perez

Sist. estructurales
Sist. estructuralesSist. estructurales
Diapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitecturaDiapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitectura
astharjavieresca

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales
cale66

SISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALESSISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALES
marialmg

Sistema constructivo y las estructuras en madera1
Sistema constructivo y las estructuras en madera1Sistema constructivo y las estructuras en madera1
Sistema constructivo y las estructuras en madera1
subsuelo

Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...
Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...
Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...
ReyRotundo

trabajo de proyecto estructural
trabajo de proyecto estructural trabajo de proyecto estructural
trabajo de proyecto estructural
yurismar perez

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructura
yurismar perez

Sistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb GuaremaSistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb Guarema
Caleb Guarema

Sistemas estructurales utilizados en venezuela
Sistemas estructurales utilizados en venezuelaSistemas estructurales utilizados en venezuela
Sistemas estructurales utilizados en venezuela
Paola Zaghloul

Sistemas estructurales utilizados en Venezuela
Sistemas estructurales utilizados en Venezuela Sistemas estructurales utilizados en Venezuela
Sistemas estructurales utilizados en Venezuela
Karéh Karina Hernandez

Sistemas estructurales usados en Venezuela
Sistemas estructurales usados en Venezuela Sistemas estructurales usados en Venezuela
Sistemas estructurales usados en Venezuela
Karéh Karina Hernandez

Sistemas Estructurales Utilizados en Venezuela
Sistemas Estructurales Utilizados en VenezuelaSistemas Estructurales Utilizados en Venezuela
Sistemas Estructurales Utilizados en Venezuela
Abigail' Osorio F


Similar a TEMA 2 _ SISTEMAS ESTRUCTURALES.pptx (20)

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructura

Sistemas Estructurales
Sistemas EstructuralesSistemas Estructurales
Sistemas Estructurales

Proyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIAProyecto de estructuras 5 SAIA
Proyecto de estructuras 5 SAIA

Sistemas estructurales maria zubillaga ci 22844252
Sistemas estructurales maria zubillaga ci 22844252Sistemas estructurales maria zubillaga ci 22844252
Sistemas estructurales maria zubillaga ci 22844252

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

Trabajo n1 proyecto de estructura
Trabajo n1 proyecto de estructuraTrabajo n1 proyecto de estructura
Trabajo n1 proyecto de estructura

Sistemas estructurales trabajo (1)
Sistemas estructurales trabajo (1)Sistemas estructurales trabajo (1)
Sistemas estructurales trabajo (1)

Sist. estructurales
Sist. estructuralesSist. estructurales
Sist. estructurales

Diapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitecturaDiapositivas de estructura 5 arquitectura
Diapositivas de estructura 5 arquitectura

Sistemas estructurales
Sistemas estructuralesSistemas estructurales
Sistemas estructurales

SISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALESSISTEMAS ESSTRUCTURALES
SISTEMAS ESSTRUCTURALES

Sistema constructivo y las estructuras en madera1
Sistema constructivo y las estructuras en madera1Sistema constructivo y las estructuras en madera1
Sistema constructivo y las estructuras en madera1

Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...
Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...
Sistemas estructurales Reynaldo Rotundo Instituto Politecnico Santiago Mariño...

trabajo de proyecto estructural
trabajo de proyecto estructural trabajo de proyecto estructural
trabajo de proyecto estructural

Proyecto de estructura
Proyecto de estructuraProyecto de estructura
Proyecto de estructura

Sistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb GuaremaSistemas estructurales por Caleb Guarema
Sistemas estructurales por Caleb Guarema

Sistemas estructurales utilizados en venezuela
Sistemas estructurales utilizados en venezuelaSistemas estructurales utilizados en venezuela
Sistemas estructurales utilizados en venezuela

Sistemas estructurales utilizados en Venezuela
Sistemas estructurales utilizados en Venezuela Sistemas estructurales utilizados en Venezuela
Sistemas estructurales utilizados en Venezuela

Sistemas estructurales usados en Venezuela
Sistemas estructurales usados en Venezuela Sistemas estructurales usados en Venezuela
Sistemas estructurales usados en Venezuela

Sistemas Estructurales Utilizados en Venezuela
Sistemas Estructurales Utilizados en VenezuelaSistemas Estructurales Utilizados en Venezuela
Sistemas Estructurales Utilizados en Venezuela


Más de ManuelCarrilloLezama1

DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf
DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdfDISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf
DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf
ManuelCarrilloLezama1

722EF315-8BA5-4BE6-95FA-0C6398660709.pdf
722EF315-8BA5-4BE6-95FA-0C6398660709.pdf722EF315-8BA5-4BE6-95FA-0C6398660709.pdf
722EF315-8BA5-4BE6-95FA-0C6398660709.pdf
ManuelCarrilloLezama1

ARQUITECTURA ECLÉCTICA.pdf
ARQUITECTURA ECLÉCTICA.pdfARQUITECTURA ECLÉCTICA.pdf
ARQUITECTURA ECLÉCTICA.pdf
ManuelCarrilloLezama1

PRINCIPIOS DEL PAISAJISMO.pdf
PRINCIPIOS DEL PAISAJISMO.pdfPRINCIPIOS DEL PAISAJISMO.pdf
PRINCIPIOS DEL PAISAJISMO.pdf
ManuelCarrilloLezama1

ARQUITECTURA DEL PAISAJE.pdf
ARQUITECTURA DEL PAISAJE.pdfARQUITECTURA DEL PAISAJE.pdf
ARQUITECTURA DEL PAISAJE.pdf
ManuelCarrilloLezama1

ARQUITECTURA NACIONALISTA.pdf
ARQUITECTURA NACIONALISTA.pdfARQUITECTURA NACIONALISTA.pdf
ARQUITECTURA NACIONALISTA.pdf
ManuelCarrilloLezama1

angieepresentacionpp-110828203712-phpapp02.pdf
angieepresentacionpp-110828203712-phpapp02.pdfangieepresentacionpp-110828203712-phpapp02.pdf
angieepresentacionpp-110828203712-phpapp02.pdf
ManuelCarrilloLezama1

10-TEORIA-CONSTRUCTIVISTA.ppt
10-TEORIA-CONSTRUCTIVISTA.ppt10-TEORIA-CONSTRUCTIVISTA.ppt
10-TEORIA-CONSTRUCTIVISTA.ppt
ManuelCarrilloLezama1

COMUNIDADES DE APRENDIZAJE.pptx
COMUNIDADES DE APRENDIZAJE.pptxCOMUNIDADES DE APRENDIZAJE.pptx
COMUNIDADES DE APRENDIZAJE.pptx
ManuelCarrilloLezama1

PENSAMIENTO PLATÓNICO.pdf
PENSAMIENTO PLATÓNICO.pdfPENSAMIENTO PLATÓNICO.pdf
PENSAMIENTO PLATÓNICO.pdf
ManuelCarrilloLezama1

ARQUITECTURA DEL RENACIMIENTO.pdf
ARQUITECTURA DEL RENACIMIENTO.pdfARQUITECTURA DEL RENACIMIENTO.pdf
ARQUITECTURA DEL RENACIMIENTO.pdf
ManuelCarrilloLezama1

unidad3-190527191317.pdf
unidad3-190527191317.pdfunidad3-190527191317.pdf
unidad3-190527191317.pdf
ManuelCarrilloLezama1

Mesoamerica.ppt
Mesoamerica.pptMesoamerica.ppt
Mesoamerica.ppt
ManuelCarrilloLezama1

TFG_Muzquiz_Ferrer_Mercedes.pdf
TFG_Muzquiz_Ferrer_Mercedes.pdfTFG_Muzquiz_Ferrer_Mercedes.pdf
TFG_Muzquiz_Ferrer_Mercedes.pdf
ManuelCarrilloLezama1

vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx
vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptxvdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx
vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx
ManuelCarrilloLezama1

Arte abstracto.pptx
Arte abstracto.pptxArte abstracto.pptx
Arte abstracto.pptx
ManuelCarrilloLezama1

Presentación logica.pdf
Presentación logica.pdfPresentación logica.pdf
Presentación logica.pdf
ManuelCarrilloLezama1

ARTE, ARTESANÍA Y DISEÑO_072021.pdf
ARTE, ARTESANÍA Y DISEÑO_072021.pdfARTE, ARTESANÍA Y DISEÑO_072021.pdf
ARTE, ARTESANÍA Y DISEÑO_072021.pdf
ManuelCarrilloLezama1

PresentaciónURBANISMOJT.pptx
PresentaciónURBANISMOJT.pptxPresentaciónURBANISMOJT.pptx
PresentaciónURBANISMOJT.pptx
ManuelCarrilloLezama1

Evaluacion_Sumativa_presentacion.pptx
Evaluacion_Sumativa_presentacion.pptxEvaluacion_Sumativa_presentacion.pptx
Evaluacion_Sumativa_presentacion.pptx
ManuelCarrilloLezama1


Más de ManuelCarrilloLezama1 (20)

DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf
DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdfDISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf
DISEÑO ARQUITECTÓNICO Y CLASES SOCIALES.pdf

722EF315-8BA5-4BE6-95FA-0C6398660709.pdf
722EF315-8BA5-4BE6-95FA-0C6398660709.pdf722EF315-8BA5-4BE6-95FA-0C6398660709.pdf
722EF315-8BA5-4BE6-95FA-0C6398660709.pdf

ARQUITECTURA ECLÉCTICA.pdf
ARQUITECTURA ECLÉCTICA.pdfARQUITECTURA ECLÉCTICA.pdf
ARQUITECTURA ECLÉCTICA.pdf

PRINCIPIOS DEL PAISAJISMO.pdf
PRINCIPIOS DEL PAISAJISMO.pdfPRINCIPIOS DEL PAISAJISMO.pdf
PRINCIPIOS DEL PAISAJISMO.pdf

ARQUITECTURA DEL PAISAJE.pdf
ARQUITECTURA DEL PAISAJE.pdfARQUITECTURA DEL PAISAJE.pdf
ARQUITECTURA DEL PAISAJE.pdf

ARQUITECTURA NACIONALISTA.pdf
ARQUITECTURA NACIONALISTA.pdfARQUITECTURA NACIONALISTA.pdf
ARQUITECTURA NACIONALISTA.pdf

angieepresentacionpp-110828203712-phpapp02.pdf
angieepresentacionpp-110828203712-phpapp02.pdfangieepresentacionpp-110828203712-phpapp02.pdf
angieepresentacionpp-110828203712-phpapp02.pdf

10-TEORIA-CONSTRUCTIVISTA.ppt
10-TEORIA-CONSTRUCTIVISTA.ppt10-TEORIA-CONSTRUCTIVISTA.ppt
10-TEORIA-CONSTRUCTIVISTA.ppt

COMUNIDADES DE APRENDIZAJE.pptx
COMUNIDADES DE APRENDIZAJE.pptxCOMUNIDADES DE APRENDIZAJE.pptx
COMUNIDADES DE APRENDIZAJE.pptx

PENSAMIENTO PLATÓNICO.pdf
PENSAMIENTO PLATÓNICO.pdfPENSAMIENTO PLATÓNICO.pdf
PENSAMIENTO PLATÓNICO.pdf

ARQUITECTURA DEL RENACIMIENTO.pdf
ARQUITECTURA DEL RENACIMIENTO.pdfARQUITECTURA DEL RENACIMIENTO.pdf
ARQUITECTURA DEL RENACIMIENTO.pdf

unidad3-190527191317.pdf
unidad3-190527191317.pdfunidad3-190527191317.pdf
unidad3-190527191317.pdf

Mesoamerica.ppt
Mesoamerica.pptMesoamerica.ppt
Mesoamerica.ppt

TFG_Muzquiz_Ferrer_Mercedes.pdf
TFG_Muzquiz_Ferrer_Mercedes.pdfTFG_Muzquiz_Ferrer_Mercedes.pdf
TFG_Muzquiz_Ferrer_Mercedes.pdf

vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx
vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptxvdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx
vdocuments.mx_caracteristicas-arquitectura-mesoamericana.pptx

Arte abstracto.pptx
Arte abstracto.pptxArte abstracto.pptx
Arte abstracto.pptx

Presentación logica.pdf
Presentación logica.pdfPresentación logica.pdf
Presentación logica.pdf

ARTE, ARTESANÍA Y DISEÑO_072021.pdf
ARTE, ARTESANÍA Y DISEÑO_072021.pdfARTE, ARTESANÍA Y DISEÑO_072021.pdf
ARTE, ARTESANÍA Y DISEÑO_072021.pdf

PresentaciónURBANISMOJT.pptx
PresentaciónURBANISMOJT.pptxPresentaciónURBANISMOJT.pptx
PresentaciónURBANISMOJT.pptx

Evaluacion_Sumativa_presentacion.pptx
Evaluacion_Sumativa_presentacion.pptxEvaluacion_Sumativa_presentacion.pptx
Evaluacion_Sumativa_presentacion.pptx


Último

Luces piloto y contactores Presentación fn.pptx
Luces piloto y contactores Presentación fn.pptxLuces piloto y contactores Presentación fn.pptx
Luces piloto y contactores Presentación fn.pptx
Fran115

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......
taniarivera1015tvr

Reglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud enReglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud en
Jorge Luis Flores Zuñiga

tema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdftema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdf
veronicaluna80

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024
FantasticVideo1

Ducto Barras para instalaciones electricas
Ducto Barras para instalaciones electricasDucto Barras para instalaciones electricas
Ducto Barras para instalaciones electricas
Edgar Najera

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Eliana Gomajoa

Presentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdfPresentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdf
jdcumarem02

PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx
PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptxPRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx
PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx
ANGELJOELSILVAPINZN

METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIAMETODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
LuisCiriacoMolina

Propiedades Electricas de los Materiales
Propiedades Electricas de los MaterialesPropiedades Electricas de los Materiales
Propiedades Electricas de los Materiales
rogeliorodriguezt

ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf
ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdfECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf
ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf
ArnulfoPerezPerez2

Estructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegaciónEstructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegación
AlvaroEduardoConsola1

SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOSSISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
micoltadaniel2024

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción
MaraManuelaUrribarri

Sistemas eléctricos de potencia y transmisión
Sistemas eléctricos de potencia y transmisiónSistemas eléctricos de potencia y transmisión
Sistemas eléctricos de potencia y transmisión
MichaelLpezOrtiz

1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf
1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf
1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf
jlupo2024

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf
jahirrtorresa

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
andressalas92

S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptxS09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
yamilbailonw


Último (20)

Luces piloto y contactores Presentación fn.pptx
Luces piloto y contactores Presentación fn.pptxLuces piloto y contactores Presentación fn.pptx
Luces piloto y contactores Presentación fn.pptx

DIAGRAMA DE FLUJO DE ALGORITMO......
DIAGRAMA DE FLUJO   DE   ALGORITMO......DIAGRAMA DE FLUJO   DE   ALGORITMO......
DIAGRAMA DE FLUJO DE ALGORITMO......

Reglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud enReglamento Interno de seguridad y sdalud en
Reglamento Interno de seguridad y sdalud en

tema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdftema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdf

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024

Ducto Barras para instalaciones electricas
Ducto Barras para instalaciones electricasDucto Barras para instalaciones electricas
Ducto Barras para instalaciones electricas

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...

Presentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdfPresentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdf

PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx
PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptxPRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx
PRACTICA 2 EDAFOLOGÍA TEXTURA DEL SUELO.pptx

METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIAMETODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA
METODOLOGIA DE TRAZO Y REPLANTEO EN TOPOGRAFIA

Propiedades Electricas de los Materiales
Propiedades Electricas de los MaterialesPropiedades Electricas de los Materiales
Propiedades Electricas de los Materiales

ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf
ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdfECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf
ECUACIONES DIFERENCIALES DE PRIMER ORDEN.pdf

Estructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegaciónEstructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegación

SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOSSISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS

Infografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - ConstrucciónInfografia - Hugo Hidalgo - Construcción
Infografia - Hugo Hidalgo - Construcción

Sistemas eléctricos de potencia y transmisión
Sistemas eléctricos de potencia y transmisiónSistemas eléctricos de potencia y transmisión
Sistemas eléctricos de potencia y transmisión

1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf
1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf
1-AAP-RENAV-PyM Capacitación del Reglamento Nacional de Vehiculos.pdf

Infografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdfInfografía de operaciones básicas....pdf
Infografía de operaciones básicas....pdf

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...

S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptxS09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx
S09 PBM-HEMORRAGIAS 2021-I Grabada 1.pptx


TEMA 2 _ SISTEMAS ESTRUCTURALES.pptx

  • 1. SISTEMAS ESTRUCTURALES INFORMACIÓN BÁSICA LA ARQUITECTURA NO DERIVA DE UNA SUMA DE LONGITUDES, ANCHURAS Y ALTURAS DE LOS ELEMENTOS CONSTRUCTIVOS QUE ENVUELVEN EL ESPACIO, SINO DIMANA PROPIAMENTE DEL VACÍO, DEL ESPACIO ENVUELTO, DEL ESPACIO INTERIOR, EN EL CUAL LOS HOMBRES VIVEN Y SE MUEVEN”.» (SABER VER LA ARQUITECTURA, BARCELONA, 1948.) BRUNO ZEVI.
  • 2. INTRODUCCIÓN • Para hablar de los sistemas estructurales, es necesario ligar este tema a la creatividad e ingenio humano, al momento de construir. Esto debido a que cada sistema estructural cumple una función en armonía directa con un diseño, una forma, la necesidad de estabilizar lo que se construye y que la estructura soporte la carga propia de la edificación y cargas externas bajo las cuales ésta estará sometida. • Este tema es bastante extenso, y se puede abordar desde distintos enfoques. Así que abordaremos los aspectos más relevantes, para sintetizar cada punto lo mejor posible.
  • 3. • Tradicionalmente, la arquitectura ha sido considerada una de las siete Bellas Artes. Determinados edificios u otras construcciones son obras de arte ya que pueden ser considerados primariamente en función de su forma o estructura sensible o de su estética. Desde este punto de vista, aunque los medios de la arquitectura puedan consistir en muros, columnas, forjados, techos y demás elementos constructivos, su fin es crear espacios con sentido donde los seres humanos puedan desarrollar todo tipo de actividades.
  • 4. CONOCIMIENTO DE LA • Se define como estructura a los cuerpos capaces de recibir y transmitir cargas de un punto a otro en el espacio, sin que exista una deformación, pues será la encargada de resistir, dar forma y mantener un equilibrio, resistiendo su aplicación sin perder estabilidad, principalmente en la superficie que se le desplante. Sumando a ésta una envolvente.
  • 5. • La estructura en la arquitectura desempeña un papel muy importante en cualquier edificación, ya que es el esqueleto que lo sostiene y gracias a él se puede levantar, mantener y detener. • Es sumamente importante es porque es determinante en la organización de todos los espacios, existen varias ventajas y desventajas sobre la elección de la estructura y conforme los años han pasado esta ha ido evolucionando hasta nuestros días teniendo los métodos más modernos para lograr cosas realmente increíbles que el hombre no imaginaba crear tan pronto.
  • 6. CONSIDERACIONES ESPECIALES • Un sistema estructural deriva su carácter único de cierto número de consideraciones; por ejemplo: 1) Funciones estructurales específicas (como su resistencia a la compresión, resistencia a la tensión; para cubrir claros horizontales, verticalmente; en voladizo u horizontal. 2) La forma geométrica u orientación. 3) El o los materiales de los elementos. 4) La forma y unión de los elementos. 5) La forma de apoyo de la estructura. 6) Las condiciones específicas de carga. 7) Condiciones de uso, forma, función y escala. 8) Las propiedades de los materiales, procesos de producción y la necesidad de funciones especiales como desarmar o mover
  • 7. • Existen características determinan y/o califican los sistemas estructurales disponibles a utilizar que satisfagan una función específica. Algunas de estas características son: 1. Economía. 2. Necesidades estructurales especiales. 3. Problemas de diseño. 4. Problemas de construcción. 5. Material y limitación de escala.
  • 9. ESTRUCTURAS MACIZAS • Aquellas en las que la resistencia y la estabilidad se logran mediante la masa, aun cuando la estructura no sea completamente sólida.
  • 10. ESTRUCTURAS RETICULARES • Aquella en la que figurarán una red de elementos ensamblados.
  • 11. ESTRUCTURAS SUPERFICIALES • Aquellas que pueden tener alto rendimiento debido a su función doble como estructura y envolvente, pueden ser muy estables y fuertes.
  • 13. DE MUROS ESTRUCTURALES: • MUROS • Serán elementos a compresión. Pueden ser monolíticos o entramados ensamblados de muchas piezas. No se utilizan específicamente para transmisión de carga vertical, sino también para dar estabilidad lateral. • PARA CUBRIR CLAROS • Funcionan como pisos y techos. Dentro de éstos se encuentran una gran variedad de ensambles, desde simples tableros de madera y viguetas hasta unidades de concreto precolado o armaduras de acero.
  • 14. DE POSTES Y VIGAS • Tiene sus antecedentes con el uso de troncos y árboles, en las culturas primitivas como elementos de construcción. 1. Poste: Es un elemento que trabaja a compresión lineal y está sujeto a aplastamiento o pandeo, dependiendo de su esbeltez relativa. 2. Viga: Básicamente es el elemento lineal sujeto a una carga transversal; el cual debe generar resistencia interna a los esfuerzos cortantes y de flexión y resistir deflexión excesiva. 1. La estructura de vigas y postes requiere el uso de un elemento estructural secundario de relleno para producir las superficies de los muros, pisos y techos.

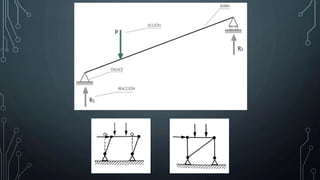

  • 15.

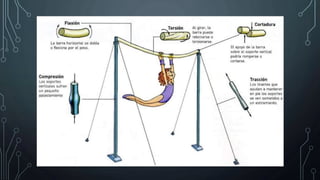

  • 16.
  • 17. MARCOS RÍGIDOS • Este sistema asume un carácter particular, que se presenta cuando los elementos de un marco lineal están sujetos rígidamente, es decir, cuando las juntas son capaces de transferir flexión entre los miembros. Si todas las juntas son rígidas, es imposible cargar algunos de los miembros transversalmente sin provocar la flexión de los demás. • Los marcos rígidos comúnmente pueden ser de madera, concreto armado u acero, y su uso depende del esfuerzo a realizar y la función arquitectónica. También se pueden combinar los materiales de los elementos que intervienen en la
  • 18. • MARCO RÍGIDO DE CONCRETO • MARCO RÍGIDO DE ACERO • MARCO RÍGIDO MIXTO
  • 19. DE ARMADURAS • Una armadura es una estructura de elementos lineales conectados mediante juntas o nodos, se puede estabilizar de manera independiente por medio de tirantes o paneles con relleno rígido. Para ser estables internamente o por si misma debe cumplir con las siguientes condiciones: • Uso de juntas rígidas • Estabilizar una estructura lineal: Por medio de arreglos de los miembros en patrones rectangulares cooplanares o tetraedros espaciales, a este se le llama celosía. • Cuando el elemento estructural producido es una unidad para claro plano o voladizo en un plano, se llama armadura. Un elemento completo
  • 20. • EJEMPLOS DE ARMADURAS
  • 23. DE ARCO, BÓVEDA Y CÚPULA • DE ARCO • Es una estructura hiperestática (o estáticamente indeterminada) de tercer grado. Por esta razón tres articulaciones harían de un arco una estructura estáticamente determinada (isoestática). • Esquema de un arco: 1. Clave 2. Dovela 3. Trasdós 4. Imposta 5. Intradós 6. Flecha 7. Luz, Vano 8. Contrafuerte
  • 24. • DE BÓVEDA • Elemento constructivo superficial, en el que sus piezas y componentes trabajan a compresión. Las bóvedas poseen una forma geométrica generada por el movimiento de un arco generatriz a lo largo de un eje. • Sirve para cubrir el espacio comprendido entre dos muros o una serie de pilares alineados. • Su problemática constructiva consiste en averiguar el grosor, o resistencia de los muros adyacentes, con el objeto de que puedan soportar el empuje lateral de las bóvedas que soportan. • En muchos casos su superficie posee nervios en los que se dirigen y concentran las líneas de empuje.
  • 25. • DE CÚPULA • Elemento arquitectónico que se utiliza para cubrir un espacio de planta circular, cuadrada, poligonal o elíptica, mediante arcos de perfil semicircular, parabólico u ovoide, rotados respecto de un punto central de simetría. • Desde el punto de vista estructural, una cúpula delgada puede considerarse un elemento bidimensional de doble curvatura con simetría radial (respecto al centro de la esfera inscrita). Los esfuerzos predominantes son de tracción en el sentido de los paralelos y de compresión en el sentido de los meridianos. • En cúpulas de gran diámetro existen problemas serios de cargas eventuales que pueden llegar a ser muy importantes y obligan a un estudio profundo de los esfuerzos de flexión o pandeo que pueden producirse.
  • 26. • Uno de los métodos constructivos más simples y antiguos, consiste en levantar hiladas sucesivas de mampuestos, cerrándose progresivamente hacia el centro, siguiendo un patrón en espiral, que nos permite cubrir espacios de diámetro relativamente pequeños. Como los iglúes de los esquimales. • La construcción resultante suele denominarse falsa cúpula al conseguirse por este medio. En este sistema cada aro o vuelta de mampuestos logra al cerrarse, la estabilidad necesaria; y el comportamiento estático es el de una
  • 27. • BÓVEDAS MÁS CONOCIDAS • CÚPULAS MÁS CONOCIDAS
  • 28. ESTRUCTURA A TENSIÓN • La estructura de suspensión a tensión fue utilizada ampliamente por algunas sociedades primitivas, mediante el uso de líneas (cuerdas) tejidas de fibras o bambú deshebrado. • Desde el punto de vista estructural, el cable suspendido es el inverso del arco, tanto en forma como en fuerza interna. La parábola del arco a compresión se jala para producir el cable a tensión. • El acero es el principal material para este sistema y el cable es la forma lógica.
  • 29. ESTRUCTURA DE SUPERFICIES • Son aquellas que consisten en superficies extensas, delgadas y que funcionan para resolver solo fuerzas internas dentro de ellas. • El muro que resiste la compresión, que estabiliza el edificio al resistir el cortante dentro de un plano y al cubrir claros como una viga, actúa como una estructura de superficie. La bóveda y la cúpula son ejemplos de este tipo. • Las estructuras de superficie más puras son las que están sometidos a tensión. Las superficies a compresión deben de ser más
  • 30. SISTEMAS ESPECIALES • Estructuras infladas: Se utiliza inyección o presión de aire como recurso estructural en una variedad de formas. • Estructuras laminares: Es un sistema para moldear superficies de arco o bóveda, utilizando una red de nervaduras perpendiculares que aparecen como diagonales en planta. • Cúpulas geodésicas: Ideada para formar superficies hemisféricas, se basa en triangulación esférica. • Estructuras de mástil: Existen estructuras similares a los árboles, que tienen piernas únicas para apoyo vertical y que soportan una serie de ramas. Requiere bases muy estables, bien anclados contra el efecto del volteo provocado por fuerzas horizontales.
