INTRODUCCIÓN AL
LEAN
MANUFACTURING

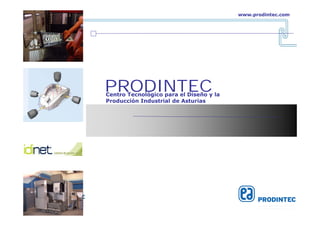

PRODINTEC
Centro Tecnológico para el Diseño y la
Producción Industrial de Asturias
www.prodintec.com

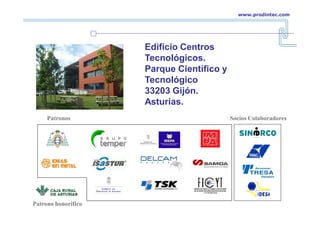

Edificio Centros
Tecnológicos.
Parque Científico y
Tecnológico
33203 Gijón.
Asturias.
www.prodintec.com
Patronos
Patronos
Patrono honorífico
Patrono honorífico
Socios Colaboradores
Socios Colaboradores

“Potenciar la competitividad de las empresas industriales
aplicando avances tecnológicos tanto a sus productos como a
sus procesos de fabricación”.
La innovación mano a mano
Conocimientos y Tecnologías
Objetivo principal.
www.prodintec.com

Innovación colaborativa
Protección y transferencia de tecnología
Auditoría tecnológica / Benchmarking
Gestión de Proyectos de I+D+i
Gestión de la innovación: Motor de competitividad.

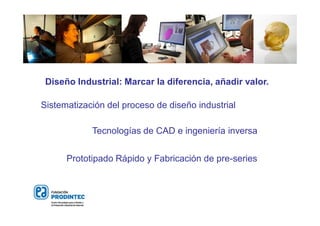

Sistematización del proceso de diseño industrial
Prototipado Rápido y Fabricación de pre-series
Tecnologías de CAD e ingeniería inversa
Diseño Industrial: Marcar la diferencia, añadir valor.

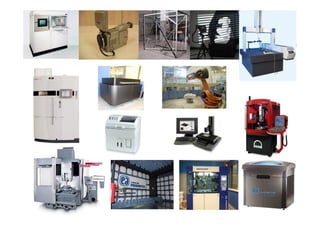

Organización de la Producción
Mecatrónica
Sistemas avanzados de fabricación de piezas y utillajes
Fabricación directa
Metrología
Arranque de viruta en Alta velocidad y 5 ejes simultáneos
Servicios de simulación de Procesos
Proyectos de reingeneía de planta y puestos
CEM Lab
Robótica
Micromecanizado
Tecnologías Avanzadas de Fabricación: En busca de la
productividad.

Equipo Prodintec.
www.prodintec.com

www.prodintec.com

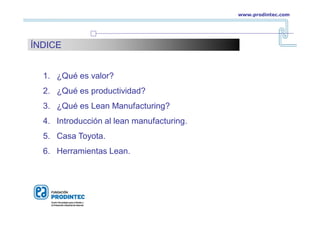

1. ¿Qué es valor?
2. ¿Qué es productividad?
3. ¿Qué es Lean Manufacturing?
4. Introducción al lean manufacturing.
5. Casa Toyota.

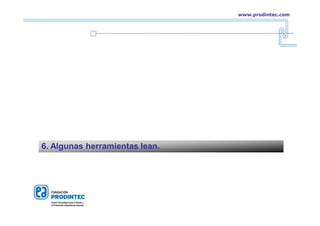

6. Herramientas Lean.
ÍNDICE

www.prodintec.com
En una fábrica….

…cambiar la forma o
función del material
para cumplir los
requisitos del
cliente.
www.prodintec.com
1. ¿Qué es VALOR?

…hacer aquello por lo que el cliente va a pagar
www.prodintec.com

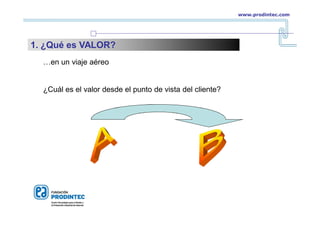

1. ¿Qué es VALOR?

…en un viaje aéreo
¿Cuál es el valor desde el punto de vista del cliente?
www.prodintec.com
1. ¿Qué es VALOR?

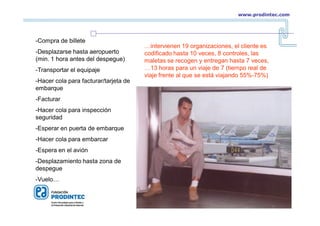

-Compra de billete
-Desplazarse hasta aeropuerto
(min. 1 hora antes del despegue)
-Transportar el equipaje
-Hacer cola para facturar/tarjeta de
embarque
-Facturar
-Hacer cola para inspección
seguridad
-Esperar en puerta de embarque
-Hacer cola para embarcar
-Espera en el avión
-Desplazamiento hasta zona de
despegue
-Vuelo…
…intervienen 19 organizaciones, el cliente es
codificado hasta 10 veces, 8 controles, las
maletas se recogen y entregan hasta 7 veces,
…13 horas para un viaje de 7 (tiempo real de
viaje frente al que se está viajando 55%-75%)
www.prodintec.com

www.prodintec.com

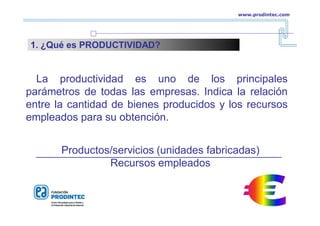

1. ¿Qué es PRODUCTIVIDAD?
Productos/servicios (unidades fabricadas)
Recursos empleados
La productividad es uno de los principales
parámetros de todas las empresas. Indica la relación
entre la cantidad de bienes producidos y los recursos
empleados para su obtención.

www.prodintec.com

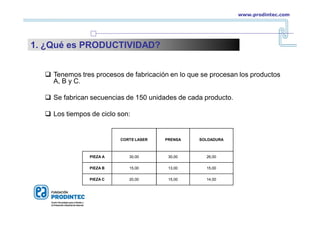

 Tenemos tres procesos de fabricación en lo que se procesan los productos
A, B y C.
 Se fabrican secuencias de 150 unidades de cada producto.
 Los tiempos de ciclo son:
CORTE LASER PRENSA SOLDADURA
PIEZA A 30,00 30,00 26,00
PIEZA B 15,00 13,00 15,00
PIEZA C 20,00 15,00 14,00

www.prodintec.com

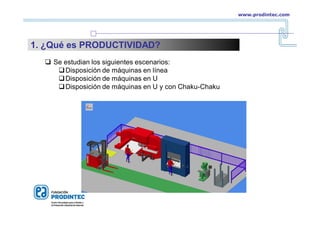

 Se estudian los siguientes escenarios:
Disposición de máquinas en línea
Disposición de máquinas en U
Disposición de máquinas en U y con Chaku-Chaku

U
CHAKU-
CHAKU
www.prodintec.com

www.prodintec.com

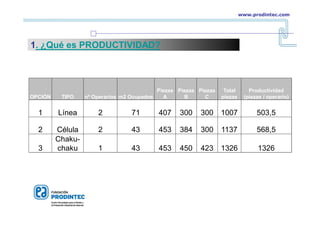

OPCIÓN TIPO nº Operarios m2 Ocupados
Piezas
A
Piezas
B
Piezas
C
Total
piezas
Productividad
(piezas / operario)
1 Línea 2 71 407 300 300 1007 503,5
2 Célula 2 43 453 384 300 1137 568,5
3
Chaku-
chaku 1 43 453 450 423 1326 1326

22
www.prodintec.com

Grasa=Stocks
Lean=ágil, sin cargas
LEAN es un término en inglés que significa, “sin grasa”. La fabricación
Lean, LEAN MANUFACTURING, es por tanto una fabricación “sin grasa”,
sin desperdicio, sin elementos perjudiciales. Es la fabricación perfecta, sin
desperdicios ni errores.
www.prodintec.com
3. ¿Qué es LEAN MANUFACTURING?

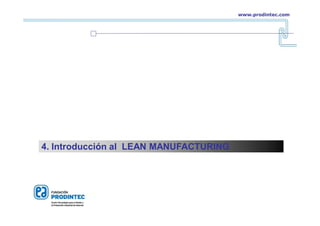

4. Introducción al LEAN MANUFACTURING
www.prodintec.com

www.prodintec.com

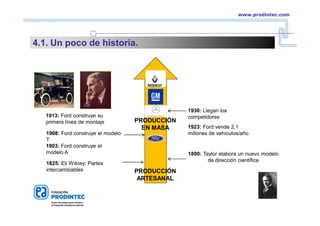

4.1. Un poco de historia.
PRODUCCIÓN
ARTESANAL
1890: Taylor elabora un nuevo modelo
de dirección científica
1825: Eli Witney: Partes
intercambiables
1903: Ford construye el
modelo A
1908: Ford construye el modelo
T
1913: Ford construye su
primera línea de montaje PRODUCCIÓN
EN MASA 1923: Ford vende 2,1
millones de vehículos/año
1930: Llegan los
competidores

www.prodintec.com

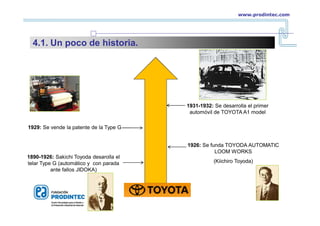

1926: Se funda TOYODA AUTOMATIC
LOOM WORKS
(Kiichiro Toyoda)
1890-1926: Sakichi Toyoda desarolla el
telar Type G (automático y con parada
ante fallos JIDOKA)
1929: Se vende la patente de la Type G
1931-1932: Se desarrolla el primer
automóvil de TOYOTA A1 model

1951: Taichi
Ohno y Eij
Toyoda
comienzan
con lo que
hoy se
conoce
como TPS
El TPS se fundamenta en:
• Just-in-time
• Automatización “con toque
humano” (JIDOKA)
• Pull
• Mejora continua
1933: Se
funda
Toyota
Motor
Company
1943: 2ª
guerra
mundial y
regresión
económica
en la
postguerra
1951: Eiji
visita
FORD
1946:
Taiichi
Ohno se
incorpora
a Toyota
Motor
Company
Esencia, áreas de preocupación:
•Eliminación de improductividades (7 Mudas)
•Hojas de trabajo estándar
•Trabajo en equipo
www.prodintec.com

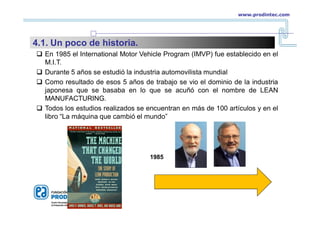

 En 1985 el International Motor Vehicle Program (IMVP) fue establecido en el
M.I.T.
 Durante 5 años se estudió la industria automovilista mundial
 Como resultado de esos 5 años de trabajo se vio el dominio de la industria
japonesa que se basaba en lo que se acuñó con el nombre de LEAN
MANUFACTURING.
 Todos los estudios realizados se encuentran en más de 100 artículos y en el
libro “La máquina que cambió el mundo”
1985
www.prodintec.com

LEAN MANUFACTURING es:
 LEAN es hacer más y más con menos y menos
(menos esfuerzo humano, menos equipamiento,
menos tiempo y menos espacio)
 LEAN es un sistema integrado de principios y
métodos, una filosofía de gestión de la empresa, que
lleva a la perfección de todo el sistema.
www.prodintec.com
4.2. LEAN / NO LEAN

 Reducción de los tiempos de entrega
 Reducción de inventarios
 Aumento del conocimiento de los procesos
 Procesos más robustos
 Mayor flexibilidad
Reducción de
pérdidas de
calidad
Reducción de
retrabajos
Reducción de
tiempos de
entrega
Reducción de
inventarios
Mejora del
conocimiento
de los procesos
Beneficios
típicos
Ahorros
financieros
www.prodintec.com
4.3. Beneficios implantación LEAN

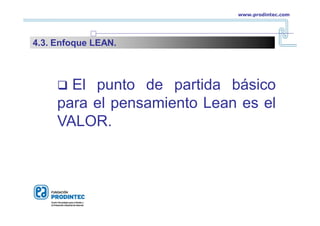

 El punto de partida básico
para el pensamiento Lean es el
VALOR.
www.prodintec.com
4.3. Enfoque LEAN.

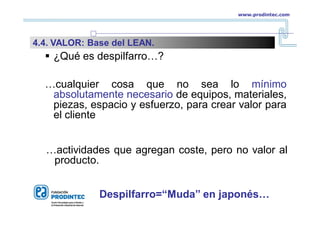

 ¿Qué es despilfarro…?
…cualquier cosa que no sea lo mínimo
absolutamente necesario de equipos, materiales,
piezas, espacio y esfuerzo, para crear valor para
el cliente
…actividades que agregan coste, pero no valor al
producto.
Despilfarro=“Muda” en japonés…
www.prodintec.com

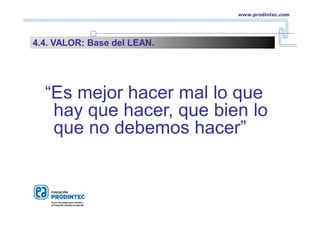

4.4. VALOR: Base del LEAN.

“Es mejor hacer mal lo que
hay que hacer, que bien lo
que no debemos hacer”
www.prodintec.com

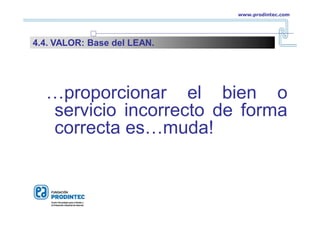

…proporcionar el bien o
servicio incorrecto de forma
correcta es…muda!
www.prodintec.com

Creación de valor
Eliminación muda
Flujo continuo
Velocidad del cliente + PULL
Mejora continua, perfección
www.prodintec.com
4.5. 5 principios
LEAN.

Creación de valor
Eliminación muda
Flujo continuo
Velocidad del cliente + PULL
Mejora continua, perfección

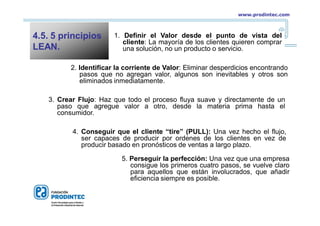

1. Definir el Valor desde el punto de vista del
cliente: La mayoría de los clientes quieren comprar
una solución, no un producto o servicio.
2. Identificar la corriente de Valor: Eliminar desperdicios encontrando
pasos que no agregan valor, algunos son inevitables y otros son
eliminados inmediatamente.
3. Crear Flujo: Haz que todo el proceso fluya suave y directamente de un
paso que agregue valor a otro, desde la materia prima hasta el
consumidor.
4. Conseguir que el cliente “tire” (PULL): Una vez hecho el flujo,
ser capaces de producir por ordenes de los clientes en vez de
producir basado en pronósticos de ventas a largo plazo.
5. Perseguir la perfección: Una vez que una empresa
consigue los primeros cuatro pasos, se vuelve claro
para aquellos que están involucrados, que añadir
eficiencia siempre es posible.
4.5. 5 principios
LEAN.
www.prodintec.com

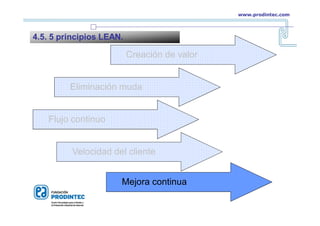

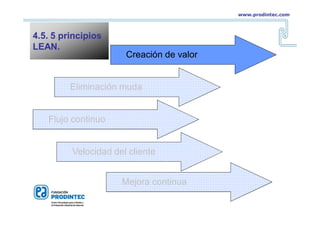

Creación de valor
Eliminación muda
Flujo continuo
Velocidad del cliente
Mejora continua
4.5. 5 principios
LEAN.
www.prodintec.com

Creación de valor
 Es decir, hacer aquello por lo que el cliente va a pagar
 El valor lo crea el productor en forma de productos y/o servicios
 Se puede tener un productos muy buenos, pero si el cliente no es lo que
desea no servirán de nada.
Work Sampling
Añade Valor
67%
Desplazamiento
5%
Transporte
7%
Espera
9%
Reproceso
12%
El cliente
paga por esto
4.5. 5 principios LEAN.
www.prodintec.com

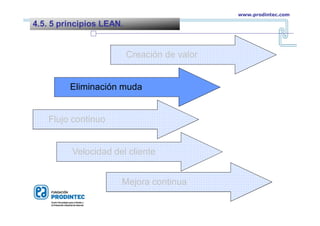

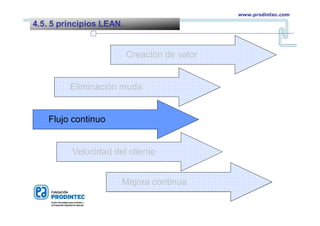

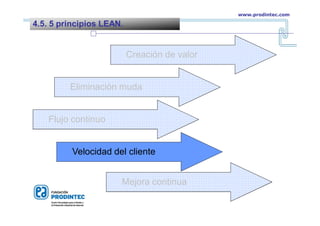

Creación de valor
Eliminación muda
Flujo continuo
Velocidad del cliente
Mejora continua
www.prodintec.com

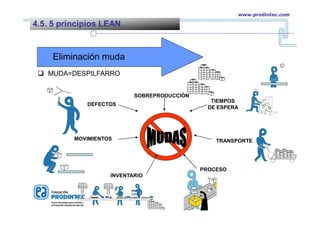

Eliminación muda
SOBREPRODUCCIÓN
TIEMPOS
DE ESPERA
TRANSPORTE
PROCESO
INVENTARIO
MOVIMIENTOS
DEFECTOS
 MUDA=DESPILFARRO
www.prodintec.com

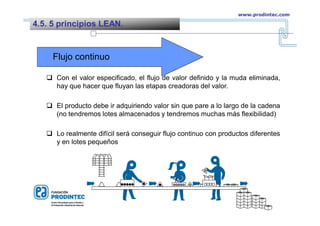

Flujo continuo
 Con el valor especificado, el flujo de valor definido y la muda eliminada,
hay que hacer que fluyan las etapas creadoras del valor.
 El producto debe ir adquiriendo valor sin que pare a lo largo de la cadena
(no tendremos lotes almacenados y tendremos muchas más flexibilidad)
 Lo realmente difícil será conseguir flujo continuo con productos diferentes
y en lotes pequeños
www.prodintec.com

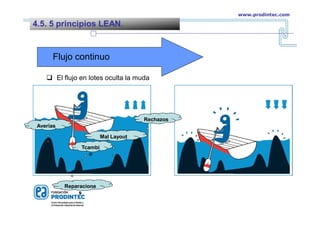

Flujo continuo
Rechazos
Mal Layout
Averías
Reparacione
s
Tcambi
o
 El flujo en lotes oculta la muda
www.prodintec.com

www.prodintec.com

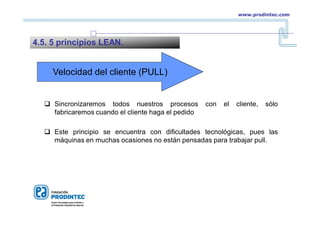

Velocidad del cliente (PULL)
 Sincronizaremos todos nuestros procesos con el cliente, sólo
fabricaremos cuando el cliente haga el pedido
 Este principio se encuentra con dificultades tecnológicas, pues las
máquinas en muchas ocasiones no están pensadas para trabajar pull.
www.prodintec.com

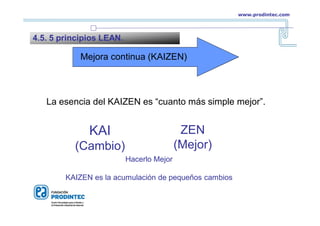

La esencia del KAIZEN es “cuanto más simple mejor”.
KAI
(Cambio)
ZEN
(Mejor)
Hacerlo Mejor
KAIZEN es la acumulación de pequeños cambios
Mejora continua (KAIZEN)
www.prodintec.com

Mejora radical
Mejora continua
www.prodintec.com

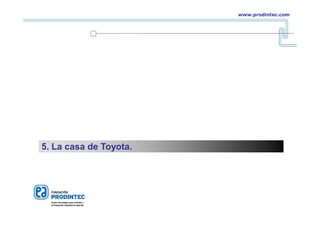

5. La casa de Toyota.
www.prodintec.com

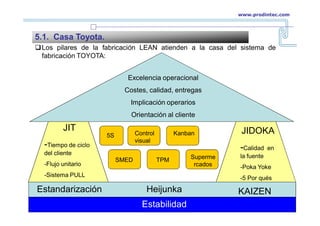

Los pilares de la fabricación LEAN atienden a la casa del sistema de
fabricación TOYOTA:
Estandarización Heijunka KAIZEN
Excelencia operacional
Costes, calidad, entregas
Implicación operarios
Orientación al cliente
JIDOKA
-Calidad en
la fuente
-Poka Yoke
-5 Por qués
JIT
-Tiempo de ciclo
del cliente
-Flujo unitario
-Sistema PULL
5S Control
visual
Kanban
Superme
rcados
TPM
SMED
Estabilidad
5.1. Casa Toyota.
www.prodintec.com

¿Qué tengo que hacer?
¿Cómo lo tengo que hacer?
¿A qué velocidad lo tengo que hacer?
…y repetirlo exactamente igual en cada ciclo
Tener todos los procesos estandarizados es la manera de
comenzar a practicar la mejora continua
Operación 5
Operación 9 Operación 8 Operación 7 Operación 6
Operación 5
ESTANDARIZACIÓN DE OPERACIONES
5.2. Bases Casa Toyota: Estandarización
www.prodintec.com

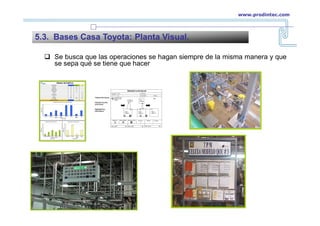

 Se busca que las operaciones se hagan siempre de la misma manera y que
se sepa qué se tiene que hacer
5.3. Bases Casa Toyota: Planta Visual.
www.prodintec.com

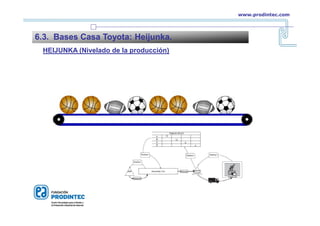

HEIJUNKA (Nivelado de la producción)
6.3. Bases Casa Toyota: Heijunka.
www.prodintec.com

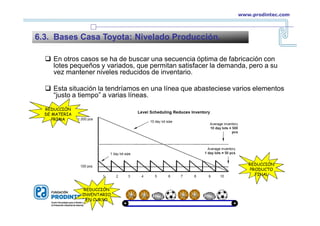

 En otros casos se ha de buscar una secuencia óptima de fabricación con
lotes pequeños y variados, que permitan satisfacer la demanda, pero a su
vez mantener niveles reducidos de inventario.
 Esta situación la tendríamos en una línea que abasteciese varios elementos
“justo a tiempo” a varias líneas.
6.3. Bases Casa Toyota: Nivelado Producción.
www.prodintec.com
REDUCCIÓN
INVENTARIO
EN CURSO
REDUCCIÓN
PRODUCTO
FINAL
REDUCCIÓN
DE MATERIA
PRIMA

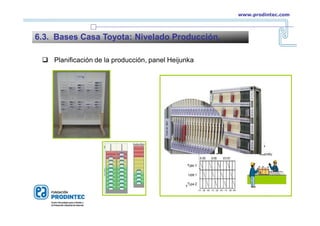

 Planificación de la producción, panel Heijunka
6.3. Bases Casa Toyota: Nivelado Producción.
www.prodintec.com

KAIZEN (mejora continua)
La mejora continua se logra a través de todas las acciones diarias, por
pequeñas que éstas sean, que permiten que los procesos y la empresa
sean más competitivas en la satisfacción del cliente.
La velocidad del cambio dependerá del número de acciones de
mejoramiento que se realicen día a día y de la efectividad con que éstas
se realicen
Es importante que el mejoramiento continuo sea una idea internalizada
por completo en la conducta de todos los miembros de la organización,
convirtiéndose en una filosofía de trabajo y de vida.
6.3. Bases Casa Toyota: KAIZEN.
www.prodintec.com

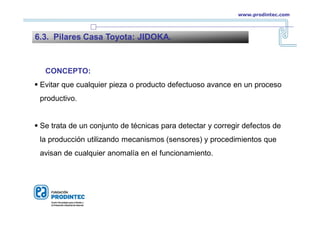

CONCEPTO:
 Evitar que cualquier pieza o producto defectuoso avance en un proceso
productivo.
 Se trata de un conjunto de técnicas para detectar y corregir defectos de
la producción utilizando mecanismos (sensores) y procedimientos que
avisan de cualquier anomalía en el funcionamiento.
6.3. Pilares Casa Toyota: JIDOKA.
www.prodintec.com

Ejemplos:
 Tipo Aviso: Andon. Señales luminosas para indicar el lugar de la anomalía en la línea.
 Tipo Control: Elementos de parada, cuerdas de parada en plantas de ensamblaje.
Estación de ensamblado operativa sin problemas
No cumple el “takt time” fijado / La línea debe pararse
Necesita asistencia
Se necesita material.
Pulsadores colocados en los puestos
de la línea de ensamblado, junto con
los pilotos luminosos de varios colores
en cada estación de trabajo asignada a
un proceso.
www.prodintec.com

TELAR TIPO G: se para cuando rompe el hilo
www.prodintec.com

www.prodintec.com

JIT (Just in Time)
Hacer sólo lo que se necesita, en la cantidad que se necesita y con la
calidad requerida
 Flujo unitario. One piece flow
 Sistemas de producción PULL
 Nivelado de la producción
PRODUCCIÓN
ABASTECIMIENTO DEMANDA
Para ello debemos eliminar todas las mudas:
Cero defectos
Cero averías
Cero esperas
6.4. Pilares Casa Toyota: Justo a Tiempo.
www.prodintec.com

6. Algunas herramientas lean.
www.prodintec.com

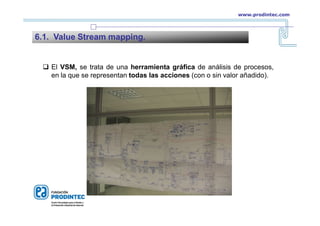

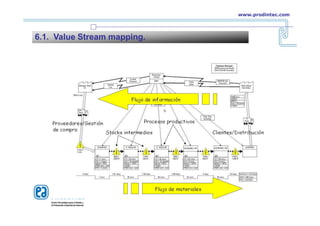

 El VSM, se trata de una herramienta gráfica de análisis de procesos,
en la que se representan todas las acciones (con o sin valor añadido).
6.1. Value Stream mapping.
www.prodintec.com

6.1. Value Stream mapping.
www.prodintec.com

6.2. 5S.
www.prodintec.com
 Es un programa de trabajo para talleres y oficinas que consiste en
desarrollar actividades de orden/limpieza en el puesto de trabajo, que por su
sencillez permiten la participación de todos a nivel individual/grupal,
mejorando el ambiente de trabajo, la seguridad de personas y equipos y la
productividad.
 Las 5S son 5 principios japoneses cuyos nombre comienzan por S y que
van todos en la dirección de conseguir una fábrica limpia y ordenada:

ORDEN Y LIMPIEZA – 5S
6.2. 5S.
www.prodintec.com

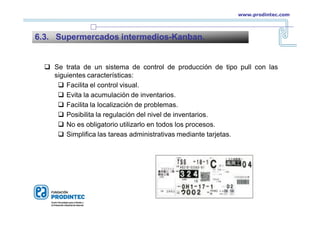

 Se trata de un sistema de control de producción de tipo pull con las
siguientes características:
 Facilita el control visual.
 Evita la acumulación de inventarios.
 Facilita la localización de problemas.
 Posibilita la regulación del nivel de inventarios.
 No es obligatorio utilizarlo en todos los procesos.
 Simplifica las tareas administrativas mediante tarjetas.

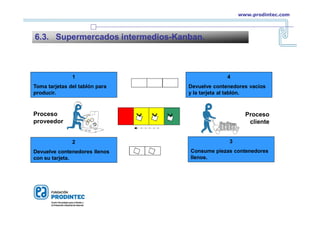

6.3. Supermercados intermedios-Kanban.
www.prodintec.com

1
Toma tarjetas del tablón para
producir.
3
Consume piezas contenedores
llenos.
Proceso
proveedor
Proceso
cliente
2
Devuelve contenedores llenos
con su tarjeta.
4
Devuelve contenedores vacíos
y la tarjeta al tablón.
6.3. Supermercados intermedios-Kanban.
www.prodintec.com

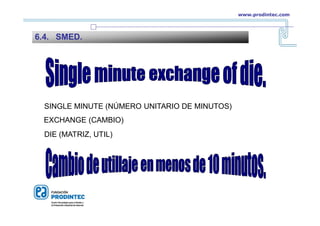

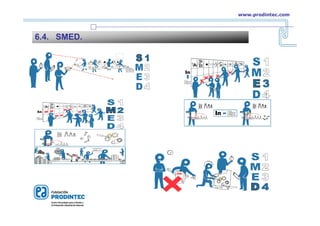

6.4. SMED.
www.prodintec.com
SINGLE MINUTE (NÚMERO UNITARIO DE MINUTOS)
EXCHANGE (CAMBIO)
DIE (MATRIZ, UTIL)

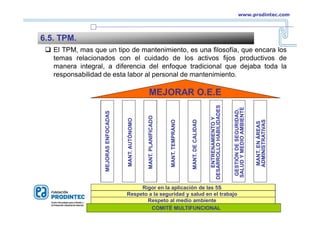

MEJORAS
ENFOCADAS
MANT.
AUTÓNOMO
MANT.
PLANIFICADO
MANT.
TEMPRANO
MANT.
DE
CALIDAD
ENTRENAMIENTO
Y
DESARROLLO
HABILIDADES
GESTIÓN
DE
SEGURIDAD,
SALUD
Y
MEDIO
AMBIENTE
MANT.
EN
ÁREAS
ADMINISTRATIVAS
Rigor en la aplicación de las 5S
Respeto a la seguridad y salud en el trabajo
Respeto al medio ambiente
COMITÉ MULTIFUNCIONAL
MEJORAR O.E.E
 El TPM, mas que un tipo de mantenimiento, es una filosofía, que encara los
temas relacionados con el cuidado de los activos fijos productivos de
manera integral, a diferencia del enfoque tradicional que dejaba toda la
responsabilidad de esta labor al personal de mantenimiento.
6.5. TPM.
www.prodintec.com

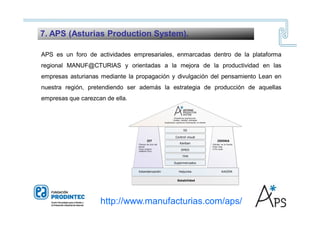

APS es un foro de actividades empresariales, enmarcadas dentro de la plataforma
regional MANUF@CTURIAS y orientadas a la mejora de la productividad en las
empresas asturianas mediante la propagación y divulgación del pensamiento Lean en
nuestra región, pretendiendo ser además la estrategia de producción de aquellas
empresas que carezcan de ella.
7. APS (Asturias Production System).
http://www.manufacturias.com/aps/

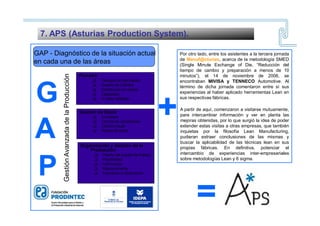

Gestión de Stock
 Inventario
 Control de ubicaciones
 Control visual
 Rotura de stock
Proceso
 Tiempos de fabricación
 Gestión de Calidad
 Distribución en planta
 Capacidad
 % Valor añadido
GAP - Diagnóstico de la situación actual
en cada una de las áreas
Organización y Gestión de la
Producción
 Diseño del puesto de trabajo
 Flexibilidad
 Información
 Mantenimiento
 Formación y Motivación
G
A
P
Gestión
Avanzada
de
la
Producción
Por otro lado, entre los asistentes a la tercera jornada
de Manuf@cturias, acerca de la metodología SMED
(Single Minute Exchange of Die, “Reducción del
tiempo de cambio y preparación a menos de 10
minutos”), el 14 de noviembre de 2006, se
encontraban MIVISA y TENNECO Automotive. Al
término de dicha jornada comentaron entre sí sus
experiencias al haber aplicado herramientas Lean en
sus respectivas fábricas.
A partir de aquí, comenzaron a visitarse mutuamente,
para intercambiar información y ver en planta las
mejoras obtenidas, por lo que surgió la idea de poder
extender estas visitas a otras empresas, que también
inquietas por la filosofía Lean Manufacturing,
pudieran extraer conclusiones de las mismas y
buscar la aplicabilidad de las técnicas lean en sus
propias fábricas. En definitiva, potenciar el
intercambio de experiencias inter-empresariales
sobre metodologías Lean y 6 sigma.
+
=

Muchas gracias por su atención
--------------------------------------------
Área de Producción Industrial
Teléfono: +34 984 390060
Fax: +34 984 390 061
Fundación PRODINTEC
Centro Tecnológico para el Diseño y
la Producción Industrial de Asturias
Web: www.prodintec.com
--------------------------------------------
PARA CUALQUIER DUDA o INFORAMCIÓN
ivg@prodintec.com

LEAN_MANUFACTURING .pdf

Más contenido relacionado

Similar a LEAN_MANUFACTURING .pdf

Último

LEAN_MANUFACTURING .pdf
