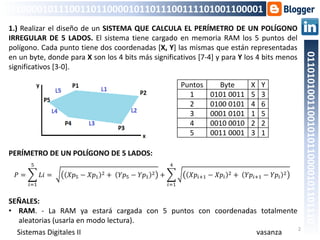

1.) Realizar el diseño de un SISTEMA QUE CALCULA EL PERÍMETRO DE UN POLÍGONO
IRREGULAR DE 5 LADOS. El sistema tiene cargado en memoria RAM los 5 puntos del
polígono. Cada punto tiene dos coordenadas [X, Y] las mismas que están representadas
en un byte, donde para X son los 4 bits más significativos [7-4] y para Y los 4 bits menos
significativos [3-0].
PERÍMETRO DE UN POLÍGONO DE 5 LADOS:
SEÑALES:
• RAM. - La RAM ya estará cargada con 5 puntos con coordenadas totalmente
aleatorias (usarla en modo lectura).
vasanzaSistemas Digitales II
Puntos Byte X Y
1 0101 0011 5 3
2 0100 0101 4 6
3 0001 0101 1 5
4 0010 0010 2 2
5 0011 0001 3 1
𝑃 =
𝑖=1
5
𝐿𝑖 = 𝑋𝑝5 − 𝑋𝑝1
2 + 𝑌𝑝5 − 𝑌𝑝1
2 +
𝑖=1
4
𝑋𝑝𝑖+1 − 𝑋𝑝𝑖
2 + 𝑌𝑝𝑖+1 − 𝑌𝑝𝑖
2](https://image.slidesharecdn.com/digiileccion2t2p2016-2017-170203054742/85/Lecciones-Segundo-Parcial-2do-Parcial-2-320.jpg)
Subido porVictor Asanza
⭐⭐⭐⭐⭐ Lecciones Segundo Parcial (2do Parcial)
El documento describe el diseño de dos sistemas: uno para calcular el perímetro de un polígono irregular de 5 lados y otro para clasificar vocales mayúsculas utilizando una matriz de LEDs. En el primer sistema, se procesan 5 puntos almacenados en RAM y se muestra el perímetro calculado durante 5 segundos; en el segundo sistema, se clasifica un arreglo de 8 bytes en función de su similitud con vocale. Se incluyen requerimientos funcionales y pseudocódigos para ambos diseños.
Más contenido relacionado
![⭐⭐⭐⭐⭐ EJERCICIOS PROPUESTOS Cap1 [Sistemas Numéricos] (1er Parcial)](https://cdn.slidesharecdn.com/ss_thumbnails/ejercicioscap1sistnum-170510215547-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar a ⭐⭐⭐⭐⭐ Lecciones Segundo Parcial (2do Parcial)
⭐⭐⭐⭐⭐ Lecciones Segundo Parcial (2do Parcial)
- 1. SEGUNDO PARCIAL: SD +MSA 1 011000010111001101100001011011100111101001100001 01101010011001010110000101101110 Sistemas Digitales II LECCIÓN PROPUESTA SISTEMAS DIGITALES II vasanza
- 2. 2 01101010011001010110000101101110 011000010111001101100001011011100111101001100001 1.) Realizar eldiseño de un SISTEMA QUE CALCULA EL PERÍMETRO DE UN POLÍGONO IRREGULAR DE 5 LADOS. El sistema tiene cargado en memoria RAM los 5 puntos del polígono. Cada punto tiene dos coordenadas [X, Y] las mismas que están representadas en un byte, donde para X son los 4 bits más significativos [7-4] y para Y los 4 bits menos significativos [3-0]. PERÍMETRO DE UN POLÍGONO DE 5 LADOS: SEÑALES: • RAM. - La RAM ya estará cargada con 5 puntos con coordenadas totalmente aleatorias (usarla en modo lectura). vasanzaSistemas Digitales II Puntos Byte X Y 1 0101 0011 5 3 2 0100 0101 4 6 3 0001 0101 1 5 4 0010 0010 2 2 5 0011 0001 3 1 𝑃 = 𝑖=1 5 𝐿𝑖 = 𝑋𝑝5 − 𝑋𝑝1 2 + 𝑌𝑝5 − 𝑌𝑝1 2 + 𝑖=1 4 𝑋𝑝𝑖+1 − 𝑋𝑝𝑖 2 + 𝑌𝑝𝑖+1 − 𝑌𝑝𝑖 2

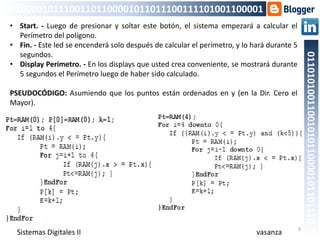

- 3. 3 01101010011001010110000101101110 011000010111001101100001011011100111101001100001 vasanza • Start. -Luego de presionar y soltar este botón, el sistema empezará a calcular el Perímetro del polígono. • Fin. - Este led se encenderá solo después de calcular el perímetro, y lo hará durante 5 segundos. • Display Perímetro. - En los displays que usted crea conveniente, se mostrará durante 5 segundos el Perímetro luego de haber sido calculado. PSEUDOCÓDIGO: Asumiendo que los puntos están ordenados en y (en la Dir. Cero el Mayor). Sistemas Digitales II

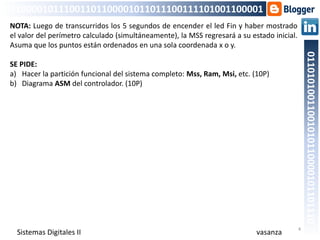

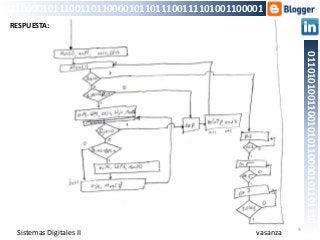

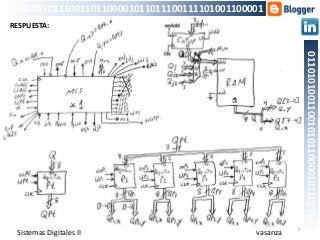

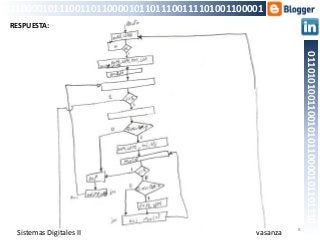

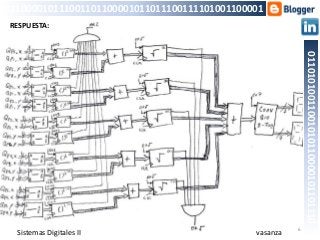

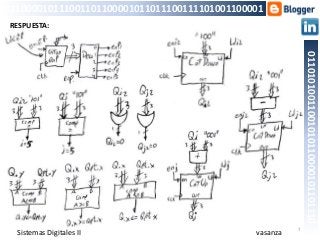

- 4. 4 01101010011001010110000101101110 011000010111001101100001011011100111101001100001 vasanza NOTA: Luego detranscurridos los 5 segundos de encender el led Fin y haber mostrado el valor del perímetro calculado (simultáneamente), la MSS regresará a su estado inicial. Asuma que los puntos están ordenados en una sola coordenada x o y. SE PIDE: a) Hacer la partición funcional del sistema completo: Mss, Ram, Msi, etc. (10P) b) Diagrama ASM del controlador. (10P) Sistemas Digitales II
- 5.
- 6.
- 7.
- 8.
- 9.

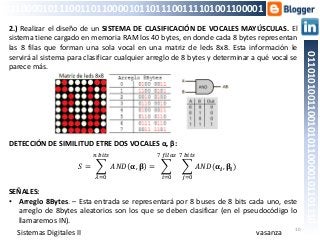

- 10. 10 01101010011001010110000101101110 011000010111001101100001011011100111101001100001 2.) Realizar eldiseño de un SISTEMA DE CLASIFICACIÓN DE VOCALES MAYÚSCULAS. El sistema tiene cargado en memoria RAM los 40 bytes, en donde cada 8 bytes representan las 8 filas que forman una sola vocal en una matriz de leds 8x8. Esta información le servirá al sistema para clasificar cualquier arreglo de 8 bytes y determinar a qué vocal se parece más. DETECCIÓN DE SIMILITUD ETRE DOS VOCALES α, β: SEÑALES: • Arreglo 8Bytes. – Esta entrada se representará por 8 buses de 8 bits cada uno, este arreglo de 8bytes aleatorios son los que se deben clasificar (en el pseudocódigo lo llamaremos IN). vasanzaSistemas Digitales II 𝑆 = 𝜆=0 𝑛 𝑏𝑖𝑡𝑠 𝐴𝑁𝐷 𝛂, 𝛃 = 𝑖=0 7 𝑓𝑖𝑙𝑎𝑠 𝑗=0 7 𝑏𝑖𝑡𝑠 ሻ𝐴𝑁𝐷(𝛂𝒊, 𝛃𝒊

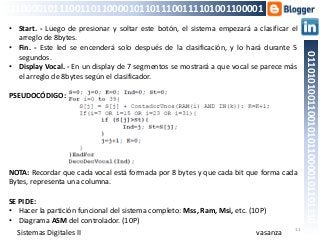

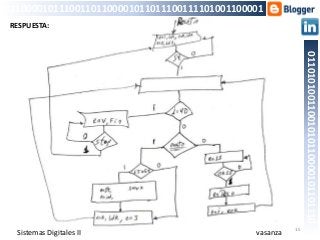

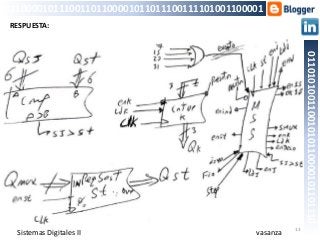

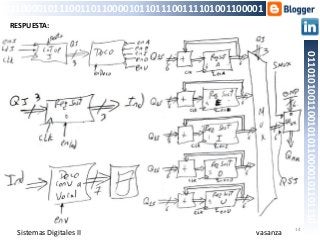

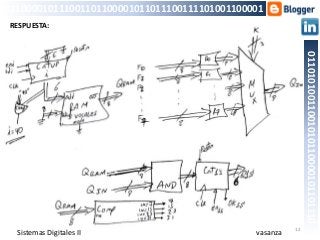

- 11. 11 01101010011001010110000101101110 011000010111001101100001011011100111101001100001 • Start. -Luego de presionar y soltar este botón, el sistema empezará a clasificar el arreglo de 8bytes. • Fin. - Este led se encenderá solo después de la clasificación, y lo hará durante 5 segundos. • Display Vocal. - En un display de 7 segmentos se mostrará a que vocal se parece más el arreglo de 8bytes según el clasificador. PSEUDOCÓDIGO: NOTA: Recordar que cada vocal está formada por 8 bytes y que cada bit que forma cada Bytes, representa una columna. SE PIDE: • Hacer la partición funcional del sistema completo: Mss, Ram, Msi, etc. (10P) • Diagrama ASM del controlador. (10P) vasanzaSistemas Digitales II
- 12.
- 13.
- 14.
- 15.
