Medición de lentes con frontofocómetro

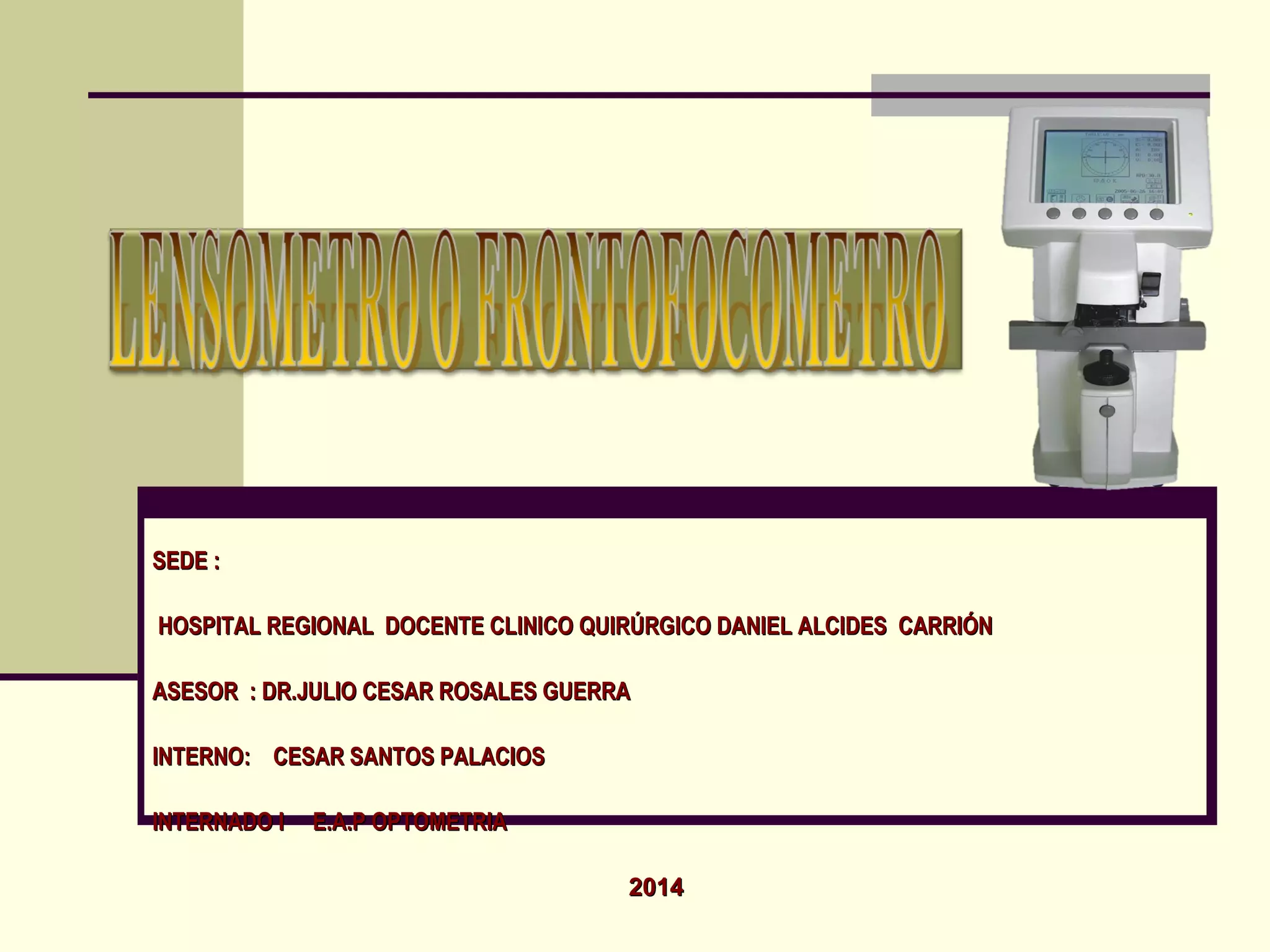

1. SEDE :SEDE :
HOSPITAL REGIONAL DOCENTE CLINICO QUIRÚRGICO DANIEL ALCIDES CARRIÓNHOSPITAL REGIONAL DOCENTE CLINICO QUIRÚRGICO DANIEL ALCIDES CARRIÓN
ASESOR : DR.JULIO CESAR ROSALES GUERRAASESOR : DR.JULIO CESAR ROSALES GUERRA
INTERNO: CESAR SANTOS PALACIOSINTERNO: CESAR SANTOS PALACIOS
INTERNADO I E.A.P OPTOMETRIAINTERNADO I E.A.P OPTOMETRIA
20142014
2. Desde el siglo XVIII se emplea la técnica de la FOCOMETRÍA para medir
las focales de las lentes ópticas.
El método mas comun de aquella época fue el de compensación óptica,
llamada “NEUTRALIZACIÓN
A principios de siglo y hasta hoy el empleo generalizado del
Frontofocómetro.
Carl Zeiss 1914: Patenta el FRONTOFOCÓMETRO
4. Antiguamente para determinar el poder de una lente, este debía ser medido por medio de su
longitud focal y para esto se debe tener una fuente luminosa que se encontrara en el infinito y
posteriormente por medio de una simple formula
RRXX: + 2,00 F = 1/2 = 0.50 m: + 2,00 F = 1/2 = 0.50 m
D = 1/f F =1/dD = 1/f F =1/d
RX: + 0,50 F = 1/0.50 = 2 mtRX: + 0,50 F = 1/0.50 = 2 mt
RRXX: + 1,00 F = 1/1 = 1 m: + 1,00 F = 1/1 = 1 m
10. El frontofocómetro es un sistema óptico centrado que consta de los
siguientes elementos:
La medida de la potencia frontal posterior imagen de una lente se
lleva a cabo mediante el FRONTOFOCÓMETRO
Fuente de iluminación (O)
Lente condensadora (L)
Test (T)
Lente colimadora (C)
Concha de apoyo (S)
Objetivo (Obj)
Ocular (Oc)
Retículo (R)
S
O L T C Obj OcR
F´c
Fc F´obj = FOc
11. S
O L T C Obj OcR
F´c
Sistema TelescopioSistema Colimador
14. Generalmente tiene forma
de cruz compuesta de un
círculo de pequeños
puntos y una serie de
líneas cruzadas que se
pueden rotar.
El testEl test
15. Constituido por una
serie de círculos
concéntricos, que
pueden girar,
separados una
distancia equivalente
a una dioptría
prismática y una
escala en grados.
El
El ret culoí
16. El sistema de enfoque del test
va acoplado al engranaje de
otro dispositivo que lleva una
escala en la que se registran
las dioptrías equivalentes al
desplazamiento del test.
-
+
0.75
0.50
0.25
0.00
0.25
0.50
0.75
La escala de potencias
17. Enfocar el ocular con la potencia en
cero
Colocar las gafas mirando al
examinador
Alinear el punto de la mira con el
centro de la retícula ocular
1
18. 18
Colocar gafas
Plataforma
Convexidad al
observador
Vigilar que No este
rotado Ni inclinado
2
19. 19
Girar la rueda de la
potencia hasta que las
miras estén enfocadas
Si las líneas de la
esfera y el cilindro
quedan enfocadas al
mismo tiempo, es un
lente esférico
Si las líneas no se
enfocan al mismo
tiempo, es un lente
esferocilíndrico
3
20.
21.
22. 22
EL FRONTOFOCOMETRO ¿cómoEL FRONTOFOCOMETRO ¿cómo
funcionafunciona?
Cuando un observador emétrope mira a través del ocular, consigue ver
nítidamente la imagen del test y del retículo.
En esta posición del test (coincidiendo con el foco objeto de la colimadora) se
dice que el instrumento está calibrado a cero.
S
T
O L C Obj OcR
Fc F´obj = FOc
Sistema de observación
La lectura de la potencia frontal deberá marcar cero dioptrías
23. MEDIDA DE LENTES ESFÉRICASMEDIDA DE LENTES ESFÉRICAS
Enfocar el test
Asegurar que se está midiendo en
el C.O. de la lente (la cruz del
retículo en el centro del test)
Leer la potencia de la lente
-
+
0.75
0.50
0.25
0.00
0.25
0.50
0.75
24. Lente esf ricoé
Valor obtenido: +1,50 D
Medida: +1,50
Valor obtenido: -2.00 DValor obtenido: -2.00 D
Medida: SPH -2.00Medida: SPH -2.00
25. Lente esf ricoé
Valor obtenido: -4.00 DValor obtenido: -4.00 D
Medida: -4.00Medida: -4.00
26. Determinar el valor más positivoDeterminar el valor más positivo
Valor : -2.00 DValor : -2.00 D
Enfocando las dos líneasEnfocando las dos líneas
paralelasparalelas
Determinar el valor más negativoDeterminar el valor más negativo
Enfocando las tres líneas paralelasEnfocando las tres líneas paralelas
Valor : -4.00 DValor : -4.00 D
Esf: - 2.00 Cil 2.00 x–Esf: - 2.00 Cil 2.00 x–
2º2º
- 2.00 2.00 x 2– º- 2.00 2.00 x 2– º
27. Medida de lentes astigm ticasáMedida de lentes astigm ticasá
Orientar el test hasta conseguir una
imagen similar a la de la figura.
Enfocar una de las focales
Medir la orientación de la focal con la
cruz del retículo. Asegurar que se está
midiendo en el C.O. de la lente
Leer la potencia del meridiano
perpendicular a la focal nítida (en el
ejemplo obtenemos la potencia del
meridiano vertical de la lente)
Proceder igual con la segunda focal
1.50
1.25
1.00
0.75
0.50
0.25
0.00
28. Determinar el valor más positivoDeterminar el valor más positivo
Valor : -0.00 DValor : -0.00 D
Enfocando las dos líneasEnfocando las dos líneas
paralelasparalelas
Determinar el valor más negativoDeterminar el valor más negativo
Enfocando las tres líneas paralelasEnfocando las tres líneas paralelas
Valor : -4.00 DValor : -4.00 D
Esf: - 0.00 Cil 4.00 x–Esf: - 0.00 Cil 4.00 x–
45º45º
cyl 4.00 x 45– ºcyl 4.00 x 45– º
31. Medici n de PrismasóMedici n de Prismasó
Se puede determinar:
Poder del prisma
Eje donde esta la base
del prisma
32. 32
Medici n de Prismasó
El prisma descentra
la imagen
Al colocar el lente,
las l neas de miraí
est n descentradasá
El poder ser elá
correspondiente al
lente
33. 33
Compensador de Prismas
Poder del Prisma
Eje del prima
Medici n de Prismasó
34. 34
Eje del PrismaEje del Prisma
Poder del PrismaPoder del Prisma
Poder: 8Poder: 8 ΔΔ
Base : 0º ó 180ºBase : 0º ó 180º
35. MEDIDA DEMEDIDA DE
PRISMASPRISMAS
• El VALOR DEL
PRISMA EQUIVALE
A LA DISTANCIA
QUE EL CENTRO
DE LA MIRA SE
ALEJA DEL
CENTRO DEL
RETÍCULO.
• LA BASE DEL
PRISMA ESTÁ
DADA POR LA
DIRECCIÓN DE SU
DESPLAZAMIENTO
36. Enfocar el test
Leer la potencia de la lente
Leer el efecto prismático (EP)
mediante la posición del test en
el retículo (en el ejemplo 2∆).
Leer la orientación de la base
del EP mediante la cruz del
retículo (en el ejemplo B 135º).
Medida de efectos prism ticosáMedida de efectos prism ticosá
EFECTO PRISMÁTICO= 2∆ B 135º
2∆
135≡
-
+
0.75
0.50
0.25
0.00
0.25
0.50
0.75
