1. IED JOSE FELIX RESTREPO
LEVAS
17 DE JULIO DE 2012
JENNIFER MARINA JIMENEZ VIRACACHA

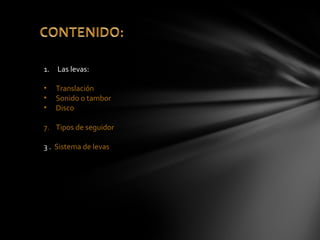

2. 1. Las levas:
• Translación
• Sonido o tambor
• Disco
7. Tipos de seguidor
3 . Sistema de levas

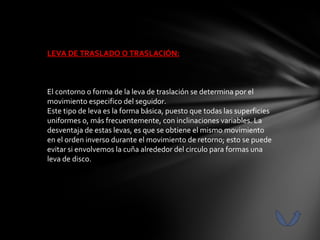

3. LEVA DE TRASLADO O TRASLACIÓN:
El contorno o forma de la leva de traslación se determina por el
movimiento especifico del seguidor.
Este tipo de leva es la forma básica, puesto que todas las superficies
uniformes o, más frecuentemente, con inclinaciones variables. La
desventaja de estas levas, es que se obtiene el mismo movimiento
en el orden inverso durante el movimiento de retorno; esto se puede
evitar si envolvemos la cuña alrededor del circulo para formas una
leva de disco.

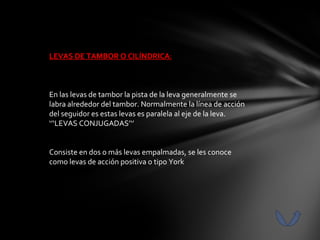

4. LEVAS DE TAMBOR O CILÍNDRICA:
En las levas de tambor la pista de la leva generalmente se
labra alrededor del tambor. Normalmente la línea de acción
del seguidor es estas levas es paralela al eje de la leva.
‘’‘LEVAS CONJUGADAS’‘’
Consiste en dos o más levas empalmadas, se les conoce
como levas de acción positiva o tipo York

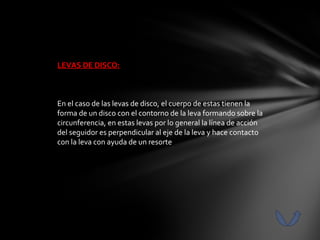

5. LEVAS DE DISCO:
En el caso de las levas de disco, el cuerpo de estas tienen la
forma de un disco con el contorno de la leva formando sobre la
circunferencia, en estas levas por lo general la línea de acción
del seguidor es perpendicular al eje de la leva y hace contacto
con la leva con ayuda de un resorte

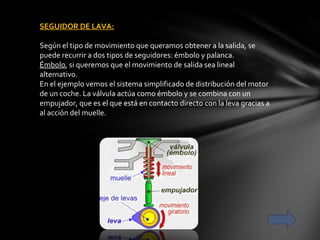

6. SEGUIDOR DE LAVA:
Según el tipo de movimiento que queramos obtener a la salida, se
puede recurrir a dos tipos de seguidores: émbolo y palanca.
Émbolo, si queremos que el movimiento de salida sea lineal
alternativo.
En el ejemplo vemos el sistema simplificado de distribución del motor
de un coche. La válvula actúa como émbolo y se combina con un
empujador, que es el que está en contacto directo con la leva gracias a
al acción del muelle.

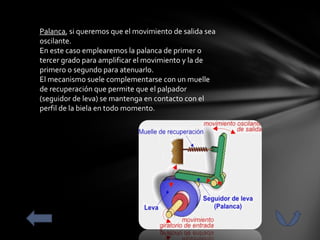

7. Palanca, si queremos que el movimiento de salida sea
oscilante.
En este caso emplearemos la palanca de primer o
tercer grado para amplificar el movimiento y la de
primero o segundo para atenuarlo.
El mecanismo suele complementarse con un muelle
de recuperación que permite que el palpador
(seguidor de leva) se mantenga en contacto con el
perfil de la biela en todo momento.

8. SISTEMA DE LEVA:
Para su correcto funcionamiento, este mecanismo necesita, al
menos: árbol, soporte, leva y seguidor de leva (palpador)
acompañado de un sistema de recuperación (muelle, resorte...).
El árbol es el eje de giro de la leva y el encargado de transmitirle su
movimiento giratorio.
El soporte es el encargado de mantener unido todo el conjunto y,
normalmente, guíar el movimiento del seguidor
La leva es siempre la que recibe el movimiento giratorio a través
del eje o del árbol en el que está montada. Su perfil hace que el
seguidorejecute un ciclo de movimientos muy preciso.

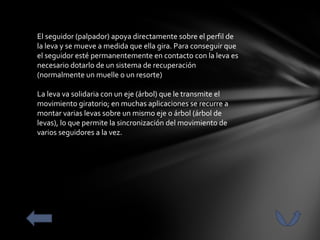

9. El seguidor (palpador) apoya directamente sobre el perfil de
la leva y se mueve a medida que ella gira. Para conseguir que
el seguidor esté permanentemente en contacto con la leva es
necesario dotarlo de un sistema de recuperación
(normalmente un muelle o un resorte)
La leva va solidaria con un eje (árbol) que le transmite el
movimiento giratorio; en muchas aplicaciones se recurre a
montar varias levas sobre un mismo eje o árbol (árbol de
levas), lo que permite la sincronización del movimiento de
varios seguidores a la vez.
