Este documento describe las levas y seguidores mecánicos. Explica que una leva convierte un movimiento giratorio en lineal o circular mediante su contorno especializado. Se clasifican levas por su forma, como cilíndricas o de disco. También define seguidores como rodamientos que siguen el contorno de la leva. Los seguidores se clasifican por su movimiento o tipo de leva con la que interactúan.
La Ley de Grashof establece que un mecanismo de cuatro barras tiene al menos una articulación de revolución completa, si y solo si la suma de las longitudes de la barra más corta y la barra más larga es menor o igual que la suma de las longitudes de las barras restantes.
La Ley de Grashof establece que un mecanismo de cuatro barras tiene al menos una articulación de revolución completa, si y solo si la suma de las longitudes de la barra más corta y la barra más larga es menor o igual que la suma de las longitudes de las barras restantes.
DEFINICIÓN
Son componentes mecánicos que se caracterizan por absorber deformaciones considerables bajo la acción de una fuerza exterior, volviendo a recuperar su forma inicial es decir presenta una gran elasticidad.
Los resortes poseen múltiples usos, en todas las situaciones en las que es necesario aplicar una determinada fuerza y que ésta luego sea retornada en forma de energía (suspensiones de vehículos, cables de conexión, etc.).
MATERIALES EN QUE SON FABRICADOS
Los materiales usados para la fabricación de resortes son: aceros al carbono, aceros aleados, aceros inoxidables, aleaciones a base de cobre y aleaciones a base de níquel.
Los diámetros de alambres van desde los 0,2 mm hasta 50 mm según disponibilidad en el mercado.
Funciones de Los resortes.
Absorción de energía o cargas de choque: suspensión de vehículos,
Elementos motores o fuentes de energía: relojes y juguetes de cuerda,
Para ejercer fuerza o mantener posición: levas y seguidores, troqueladoras, lapiceros,
Para absorber vibraciones,
Para convertir deformación en fuerza: elementos de medición.
Características de los resortes
Elementos mecánicos deformables,
Grandes desplazamientos bajo fuerzas,
Capacidad de recuperación de la forma cuando cesa la fuerza (Alta elasticidad),
dF/dx: rigidez; dx/dF: flexibilidad
CLASIFICACIÓN
Según la forma del resorte: helicoidal cilíndrico, helicoidal cónico, en espiral, laminar.
Según la forma de la sección transversal: circular, cuadrada, rectangular.
Según el tipo de carga que soportan: de compresión, de tracción, de torsión, de flexión.
DEFINICIÓN
Son componentes mecánicos que se caracterizan por absorber deformaciones considerables bajo la acción de una fuerza exterior, volviendo a recuperar su forma inicial es decir presenta una gran elasticidad.
Los resortes poseen múltiples usos, en todas las situaciones en las que es necesario aplicar una determinada fuerza y que ésta luego sea retornada en forma de energía (suspensiones de vehículos, cables de conexión, etc.).
MATERIALES EN QUE SON FABRICADOS
Los materiales usados para la fabricación de resortes son: aceros al carbono, aceros aleados, aceros inoxidables, aleaciones a base de cobre y aleaciones a base de níquel.
Los diámetros de alambres van desde los 0,2 mm hasta 50 mm según disponibilidad en el mercado.
Funciones de Los resortes.
Absorción de energía o cargas de choque: suspensión de vehículos,
Elementos motores o fuentes de energía: relojes y juguetes de cuerda,
Para ejercer fuerza o mantener posición: levas y seguidores, troqueladoras, lapiceros,
Para absorber vibraciones,
Para convertir deformación en fuerza: elementos de medición.
Características de los resortes
Elementos mecánicos deformables,
Grandes desplazamientos bajo fuerzas,
Capacidad de recuperación de la forma cuando cesa la fuerza (Alta elasticidad),
dF/dx: rigidez; dx/dF: flexibilidad
CLASIFICACIÓN
Según la forma del resorte: helicoidal cilíndrico, helicoidal cónico, en espiral, laminar.
Según la forma de la sección transversal: circular, cuadrada, rectangular.
Según el tipo de carga que soportan: de compresión, de tracción, de torsión, de flexión.
síntesis sobre el elemento mecánico leva, en el cual se muestran sus partes, características y movimientos, también se muestran los tipos de levas con sus respectivas partes y definiciones
2. Una leva es un elemento mecánico echo de algún material (madera, metal
plástico etc.)que va sujeta a un eje que tiene un contorno con forma
especial
De este modo el giro del eje hace que el perfil o contorno de la leva toque,
mueva , empuje o conecte una pieza conocida como seguidor
3. levas
La leva es un mecanismo que nos permite transformar un movimiento
giratorio en uno lineal ( leva-embolo) o circular ( leva- palanca.
Su principal utilidad es la automatización de maquinas
Como envasadoras, apertura y cierre de los motores de explocion

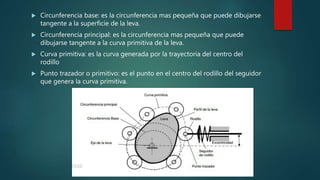

5. Circunferencia base: es la circunferencia mas pequeña que puede dibujarse
tangente a la superficie de la leva.
Circunferencia principal: es la circunferencia mas pequeña que puede
dibujarse tangente a la curva primitiva de la leva.
Curva primitiva: es la curva generada por la trayectoria del centro del
rodillo
Punto trazador o primitivo: es el punto en el centro del rodillo del seguidor
que genera la curva primitiva.
6. Diagrama de desplazamiento
Es la representación grafica de la relación entrada(giro de leva) y salida
(desplazamiento de seguidor) de la leva
7. Angulo de presión: es el ángulo entre la dirección del movimiento del
seguidor y la normal a la curva primitiva en la posición actual del punto
trazador
8. Ventajas y desventajas
Ventajas :
son mas fáciles de diseñar
Un movimiento complejo puede predecirse con exactitud
Son mecanismos compactos
Desventajas:
Son difíciles y costosas de fabricar
Generalmente tienen mas piezas móviles
9. clasificación
Leva de traslado: este tipo de leva es la mas básica puesto que se usa en
superficies uniformes o inclinaciones variables
10. Leva cilíndrica: la pista de la leva generalmente se labra alrededor del
tambor. La línea del seguidor en estas levas es paralela el eje de la leva
11. Leva de disco:
Tiene la forma de un disco con el contorno de la leva, la línea del seguidor es
perpendicular al eje de la leva y hace contacto con la ayuda de un resorte.
13. aplicación
Árbol de levas: es un mecanismo formado por un eje en el que se colocan
distintas levas que pueden tener distintas formas y tamaños
14. Otra aplicación es cuando una leva acciona un micro interruptor que hace
encender un foco produciendo un foco de intermitencia.
15. Definición de seguidores
Un seguidor de levas es un rodamiento compacto con alta rigidez que
tiene leva y se congregan los rodillos.
16. Nomenclatura de seguidor
Podemos encontrar seguidores con movimiento de traslación o
movimiento de rotación
17. clasificación
Por el tipo de movimiento según el seguidor: traslación o rotación
Por el tipo de leva: radial, cilíndrica, tridimensional
Por el tipo de cierre de junta: de forma o de fuerza
Por el tipo de seguidor: curvo o plano rodante u deslizante
18. Por el tipo de restricciones de
movimiento
Posición extrema critica: se refiere al caso en que las especificaciones de
diseño definen las posiciones inicial y final del seguidor
Movimiento de trayectoria critica: es un problema mas restringido pues
el movimiento de trayectoria sobre todo o parte del intervalo de
movimiento
19.
20. Aplicación de seguidores
Puede emplearse como seguidor de leva que en todo momento han de
permanecer en contacto con el contorno de la leva, para conseguirlo se
recurre al emplea de resortes, muelles o gomas de recuperación
